Откуда дровишки?

Интересно у автора этого ролика как подключена резонансная катушка к пуш-пулу, через развязывающий транс или резонансная катушка до половины мотается в одну сторону затем в другую?[/quote]

Отвечаю, т.к. автор это я! через развязывающий транс, а рез. катушка в одну сторону!

igorek30 пишет: Интересно у автора этого ролика как подключена резонансная катушка к пуш-пулу, через развязывающий транс или резонансная катушка до половины мотается в одну сторону затем в другую?

Отвечаю, т.к. автор это я! через развязывающий транс, а рез. катушка в одну сторону![/quote]
А почему сразу к пуш -пул на выход транса не подключаете резонансную катушку, а только через развязывающий транс? Подключаете Вот так:

igorek30 пишет: вот так!

Вложение не найдено

А самозапит схемы не пробовали?

igorek30 Так не пробовали?

igorek30 пишет: Не, не делал! Иначе тема закончится!

Эта тема никогда не кончится... Так что не переживайте! Будет только развиваться как усовершенствовать данный принцип съёма энергии с КК. Просто у меня есть очень большие сомнения по вопросу подключения КК от АКБ. Так как в ИБП может срабатывать защита от перенапряжения и тока. А есть и более простой опыт, думаю использовать индукционную плиту. Только ее аналог Китайский. Ну типа для индукционного нагрева и плавления металлов. Работает такая штукенция от АКБ 12В. Во как раз её и использовать , выкинуть их катушку и поставить свою на керамическом каркасе, а по бокам сделать съём катушкой на ферритовом сердечнике . А дальше всё по классике самозапита! Что скажите?

dozor пишет:

igorek30 пишет: Не, не делал! Иначе тема закончится!

Эта тема никогда не кончится... Так что не переживайте! Будет только развиваться как усовершенствовать данный принцип съёма энергии с КК. Просто у меня есть очень большие сомнения по вопросу подключения КК от АКБ. Так как в ИБП может срабатывать защита от перенапряжения и тока. А есть и более простой опыт, думаю использовать индукционную плиту. Только ее аналог Китайский. Ну типа для индукционного нагрева и плавления металлов. Работает такая штукенция от АКБ 12В. Во как раз её и использовать , выкинуть их катушку и поставить свою на керамическом каркасе, а по бокам сделать съём катушкой на ферритовом сердечнике . А дальше всё по классике самозапита! Что скажите?

Ну что могу сказать... попробуйте! попытка не пытка! как говорил т. Берия! только КК и резонанс должен быть последовательный!

spaceon пишет: Дровишки оттуда - yadi.sk/i/aiu7GrNK3aNEEH качайте, смотрите.
Схема -

Вложение не найдено

Описание-
феррорезонанс
простой контур в резонансе , но если есть сердечник , изменяя питание можно найти режим скачка , при котором напряжение в контуре резко возрастает .
Возрастание напряжения в два раза равно увеличению реактивной мощности в четыре раза
снимать только емкостью как на рисунке.
Не моё. Антенну можно было бы и убрать. Но вот такую схему в скайп дали.

Думаю эта схема не лишена логики! просто не правильно немного нарисована, позже постараюсь поправить!

незнаю что даёт вам кандёр включенный последовательно, както пробовал так, нагрузка галогенка киловатт, выставил на ней без кандёра С2 напряжение 100 вольт, померил мощность потребления, потом врубил кандёр С2 выставил на лампочке 100 вольт ну и начал крутить латоры, крутил по разному и держал напругу на нагрузке 100 вольт, итог, мощность потребления по отношению как без кандёра С2 увеличилась на 30-40%, получаются потери связанные с перезарядом кандёра

Оттуда дровишки? yadi.sk/i/aiu7GrNK3aNEEH
Феррорезананс!

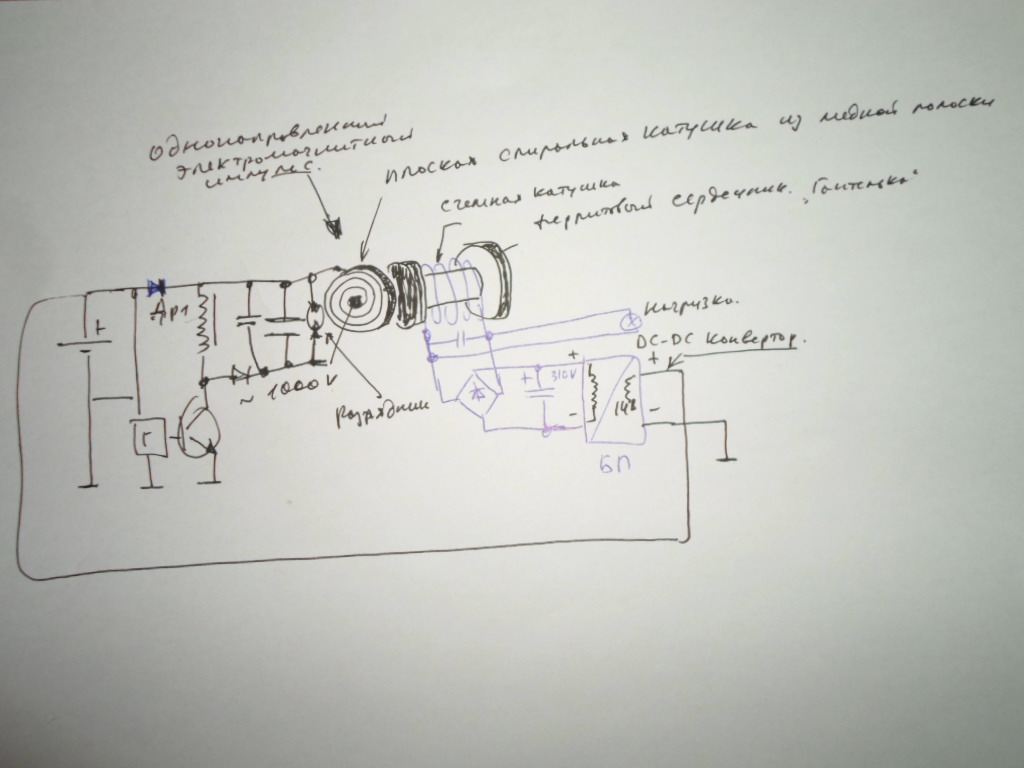

В продолжении темы. Хочу опробовать вот такую схему. Основанной на моих личных опытах. Идея состоит в том что бы создать мощное эл. магнитное поле , малозатратным способом. Из предыдущих моих опытов выяснилось, что если разряжать конденсатор на плоскую спиральную катушку выполненной из медной полоски проявляется свойство мощного однонаправленного электромагнитного импульса конусной формы. Другими словами мощный импульсный магнит. Заряд конденсатора производим обычным ОЭДС порядка до 1000В частотой 10-20кГц
