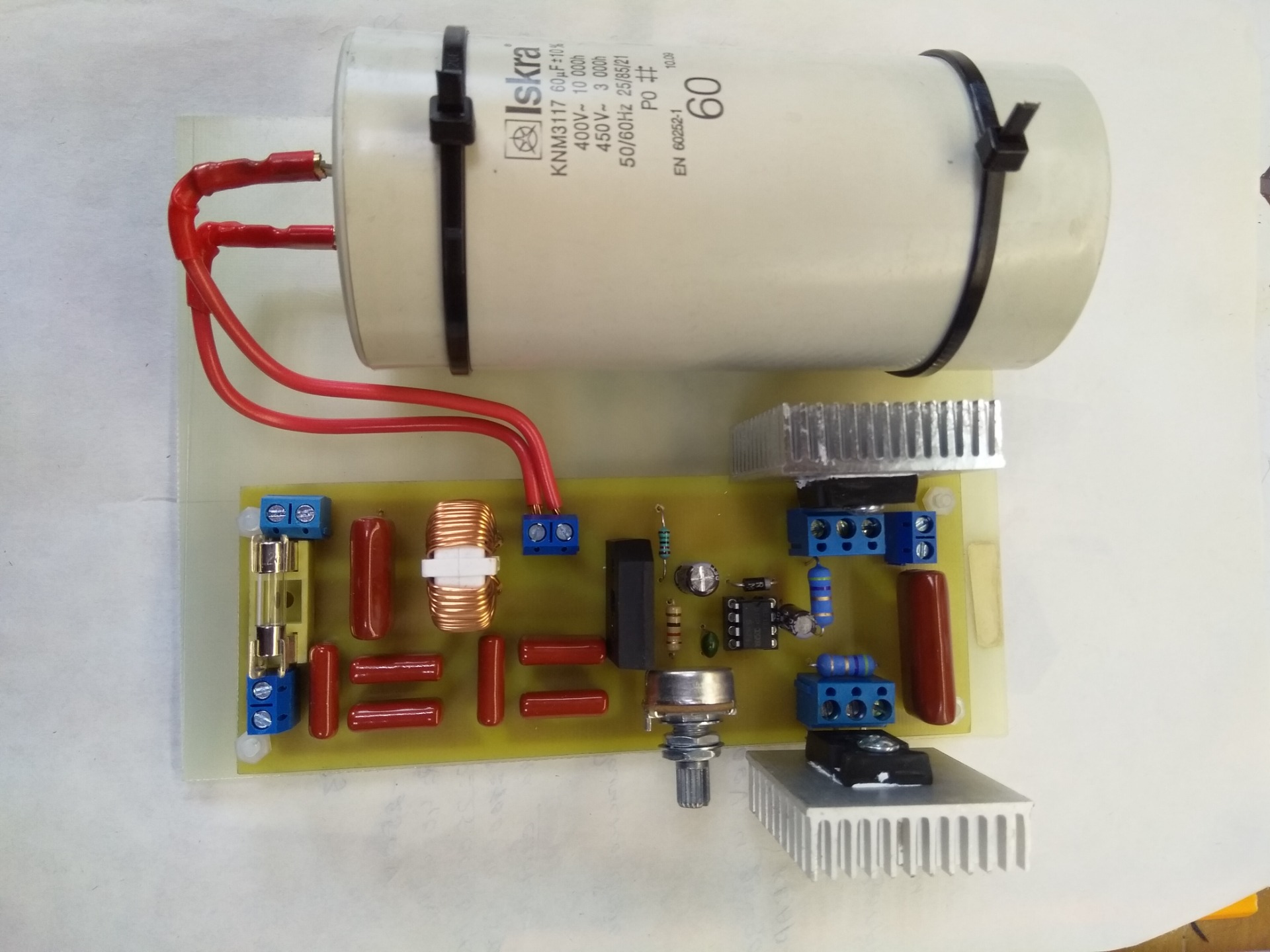

Изготовил платку...

Трансформатор на очереди... по нем вроде вопросов не возникает.Но его тоже надо ввести в резонанс в составе первого резонансного контура...А вот по второму контуру-(резонирующая обмотка вокруг металлопластиковой трубы + резонансный кондер) -вопросов намного больше,ведь его тоже надо настраивать в резонанс.
Игорек писал, что ток там достигает 100 А.
Коллеги,кто как решал эту задачу??

нестыковочка вышла даже при изготовлении трансформатора...намотал первичку-31 виток,индуктивность получилась 4.5 милигенри...с кондером 1 мкф- частота по расчету должна быть - 2.37 кГц....Как у Игорька получалось 25 кГц????

Forest пишет: нестыковочка вышла даже при изготовлении трансформатора...намотал первичку-31 виток,индуктивность получилась 4.5 милигенри...с кондером 1 мкф- частота по расчету должна быть - 2.37 кГц....Как у Игорька получалось 25 кГц????

На сколько я помню 25 кило - это на выходе микросхемы. Трансформатор работает как токовый. а вот на трубах ужо надо ловить резон. - Это мое видение)))

Плохо что его не стало. Столько вопросов осталось без ответов (

В моем понимание реально бесплатное отопление - это Geet технология (20% углеродосодержащие горючие и 80% водород).
Создать котел, работающие на водороде и метане - легко! Метан из миниБиореактора и водород из перегретого на 1500 градус пара!

v7a7s7 пишет:

Forest пишет: нестыковочка вышла даже при изготовлении трансформатора...намотал первичку-31 виток,индуктивность получилась 4.5 милигенри...с кондером 1 мкф- частота по расчету должна быть - 2.37 кГц....Как у Игорька получалось 25 кГц????

На сколько я помню 25 кило - это на выходе микросхемы. Трансформатор работает как токовый. а вот на трубах ужо надо ловить резон. - Это мое видение)))

Плохо что его не стало. Столько вопросов осталось без ответов (

Здравствуйте! Так и есть резонанс настраивается на обмотках намотанных на трубах. Вот один из моих эксов (по моему я его уже выкладывал)
cloud.mail.ru/public/Ax61/QPmqD3MTC
На трубах намотал тоже, эксил, потом спалил плату управления и оставил пока.

Ой извините не тот ролик прилепил
вот по схеме Игоря
cloud.mail.ru/public/7S2P/7WoHab469

Romus77 пишет:

v7a7s7 пишет:

Forest пишет: нестыковочка вышла даже при изготовлении трансформатора...намотал первичку-31 виток,индуктивность получилась 4.5 милигенри...с кондером 1 мкф- частота по расчету должна быть - 2.37 кГц....Как у Игорька получалось 25 кГц????

На сколько я помню 25 кило - это на выходе микросхемы. Трансформатор работает как токовый. а вот на трубах ужо надо ловить резон. - Это мое видение)))

Плохо что его не стало. Столько вопросов осталось без ответов (

Здравствуйте! Так и есть резонанс настраивается на обмотках намотанных на трубах. Вот один из моих эксов (по моему я его уже выкладывал)
cloud.mail.ru/public/Ax61/QPmqD3MTC
На трубах намотал тоже, эксил, потом спалил плату управления и оставил пока.

Да,на обмотках трубы резонанс настраивать надо,но , также надо настраивать резонанс на колебательном контуре, образованном емкостью С-5 и первичкой транса -L 1.Это тоже последовательный колебательный контур,на котором необходимо добиться максимальной амплитуды посредством резонанса.

Forest пишет:

Romus77 пишет:

v7a7s7 пишет:

Forest пишет: нестыковочка вышла даже при изготовлении трансформатора...намотал первичку-31 виток,индуктивность получилась 4.5 милигенри...с кондером 1 мкф- частота по расчету должна быть - 2.37 кГц....Как у Игорька получалось 25 кГц????

На сколько я помню 25 кило - это на выходе микросхемы. Трансформатор работает как токовый. а вот на трубах ужо надо ловить резон. - Это мое видение)))

Плохо что его не стало. Столько вопросов осталось без ответов (

Здравствуйте! Так и есть резонанс настраивается на обмотках намотанных на трубах. Вот один из моих эксов (по моему я его уже выкладывал)
cloud.mail.ru/public/Ax61/QPmqD3MTC
На трубах намотал тоже, эксил, потом спалил плату управления и оставил пока.

Да,на обмотках трубы резонанс настраивать надо,но , также надо настраивать резонанс на колебательном контуре, образованном емкостью С-5 и первичкой транса -L 1.Это тоже последовательный колебательный контур,на котором необходимо добиться максимальной амплитуды посредством резонанса.

Я этого не делал, т.к. настроить два резонанса на первичке и на нагруженной вторичке транса очень сложно на мой взгляд. Если у Вас получится, то замечательно! А так и с одним резонансом на обмотках труб не плохо греет, а вот настроить резонанс уже снятого с самих труб напряжения и переданного на следующую ячейку у меня не получилось.

Romus77 пишет:

Forest пишет:

Romus77 пишет:

v7a7s7 пишет:

Forest пишет: нестыковочка вышла даже при изготовлении трансформатора...намотал первичку-31 виток,индуктивность получилась 4.5 милигенри...с кондером 1 мкф- частота по расчету должна быть - 2.37 кГц....Как у Игорька получалось 25 кГц????

На сколько я помню 25 кило - это на выходе микросхемы. Трансформатор работает как токовый. а вот на трубах ужо надо ловить резон. - Это мое видение)))

Плохо что его не стало. Столько вопросов осталось без ответов (

Здравствуйте! Так и есть резонанс настраивается на обмотках намотанных на трубах. Вот один из моих эксов (по моему я его уже выкладывал)
cloud.mail.ru/public/Ax61/QPmqD3MTC
На трубах намотал тоже, эксил, потом спалил плату управления и оставил пока.

Да,на обмотках трубы резонанс настраивать надо,но , также надо настраивать резонанс на колебательном контуре, образованном емкостью С-5 и первичкой транса -L 1.Это тоже последовательный колебательный контур,на котором необходимо добиться максимальной амплитуды посредством резонанса.

Я этого не делал, т.к. настроить два резонанса на первичке и на нагруженной вторичке транса очень сложно на мой взгляд. Если у Вас получится, то замечательно! А так и с одним резонансом на обмотках труб не плохо греет, а вот настроить резонанс уже снятого с самих труб напряжения и переданного на следующую ячейку у меня не получилось.

Так именно в этом и кроется залог успеха этой идеи!!
Настроить два резонансных последовательных контура на одну частоту (это будут так называемые "связанные контура) - при этом добротности контуров - умножаются! Только в этом случае и будет существенный ;"выхлоп" на выходе!
Покойный Игорек обещал расказать о методе настройке этой схемы...но,к сожалению -не успел....Теперь придется самим...
Но не расстраивайтесь,коллега! С настройкой - справимся!Радисты знают, как настраивать связанные контура.Главное - собрать установку в "железе" и начать эксперименты! Я вот уже заканчиваю трансформатор...решил вторичку выполнить литцендратом! Готового на такое сечение -не нашел....делал сам.
И трансик делаю не на "горшке"-взял ЕПКОС 87 (сечение 6.7 см. кв.)
,он позволяет прокачать киловатт пять,это важно, потому как Игорек писал, что ток у него на витке -около 100 А!
И не забывайте,что здесь мы имеем дело с токами ФУКО,которые и возбуждают ток в нашем коллекторе (алюминиевая труба).
Нам надо всеми силами увеличивать ток в возбуждающей обмотке!Разогнать по-больше реактива...
Главное- что несколько человек повторили опыты Игорька,а значит-это не фейк! Надо только довести до ума.
Всем успеха!
