бесплатное отопление

вот схемы, перезалил ссылку, добавил 1 схему
cloud.mail.ru/public/Abqi/NMBqEo2Cq
там вот есть прибалтийский вариант на 2- тиристорах, я видел это похожее устройство... к другу на ремонт с рыбхоза приташили блок ключей, 2 тиристора на 200 ампер, короче он сделал , кое чё отгнило, звонит им, говорит сделал а проверять как, сказали щас приедем, приехали, привезли 2-х киловаттный бензиновый генератор, подрубили к нему блок ключей, завели генератор, на выход ключей повесили 17-и киловаттный тэн, 5 -10 секунд всё это поработало, плюнули на тэн он зашкворчел, сказали всё нормально, заплатили за ремонт и уехали

yurum пишет: вот схемы, перезалил ссылку, добавил 1 схему
cloud.mail.ru/public/Abqi/NMBqEo2Cq
там вот есть прибалтийский вариант на 2- тиристорах, я видел это похожее устройство...

Спасибо, скачал, обязательно присмотрюсь к этим схемам, ибо к моему стыду я эл.ловами не занимался, всю жизнь по-старинке рыбачу, удочками, спиннингами да сетями
Хотя хочу заметить, что схема, которую привел Игорек и схемы лова - это разные устройства. Схема Игорька мне нравится привязкой ключей к сетевой частоте, этакий бесплатный (ну хорошо, пусть будет условно бесплатный) опорный генератор Эту схему можно мучить на НЧ тиристорах, (в моем варианте от Т123-320-14 до Т143-630-12) и иметь целью получение некой, пусть и не очень большой, но все же экономии в использовании и одновременно юзать ее как стабилизатор для бытовых дачных нужд. В домовладельческом хозяйстве такое ДВУПЛЕЧЕВОЕ устройство - самое то, ибо на выхлопе синусоида 50гц, можно цеплять практически все, от циркулярки до телевизора!

А вот схемы лова - тут можно лезть в килогерцовые частоты, можно мучать быстрые тиристоры типа ТБ и формой сигнала на выходе особо не заморачиваться - для ТЭНовых обогревов сгодится всё от пилы до белого шума

щас глянул этот прибалтийский вариант а вот не помню были ли там дроссели для запирания тиристоров, хрен когда к другу попаду, зять машину забрал, его сломалась.... ну как попаду обязательно гляну
вы когда ключ сделаете попробуйте от бесперебойника кирпичи посверлить или болгарку, сравните разницу, я от бесперебойника через ключ врубал чайник 2квт и чай кипятил.... а бесперебойник 500 ватт... да забыл, от бесперебойника электролит будит заряжаться до 390-420в

GeotechRU пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Вложение не найдено

Эффект есть так что нужны дальнейшие исследования сверхтока встречных силовых дросселей !

GeotechRU, дружище, такое впечатление, что ты писал свой пост прям у меня с мастерской - и тиристоры мои (630А) и конструкция дроссель-трансформатора моя Шучу конечно, это просто тот случай, когда у дураков мысли сошлись

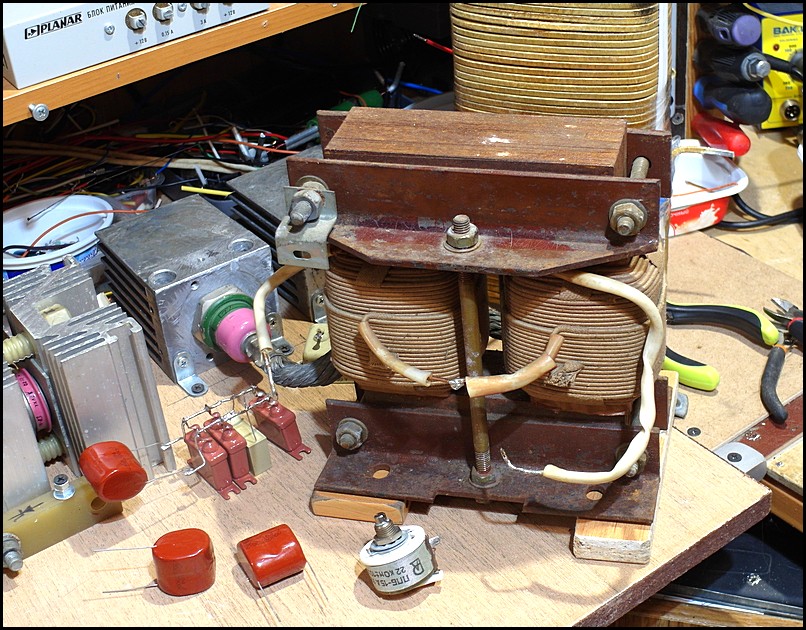

На роль дроссель-трансформатора хочу попробовать готовый дроссель из двух обмоток на разных кернах Ш-образного советского дросселя то ли с рентгеновской установки, то ли с кварцевой лампы, уже и не помню.. Диаметр провода - примерно 3мм, медь, правда индуктивность обмоток повыше будет, чем указанная тобой, но это дело поправимое

GeotechRU пишет:

Вложение не найдено

Эффект есть так что нужны дальнейшие исследования сверхтока встречных силовых дросселей !

Уважаемый коллега, какой транс Вы использовали в качестве обмоток дросселей?

diod пишет: Нижняя левая часть тебе не нужна, ее заменит сеть. Собери выходной каскад и управление к нему. При твоих тиристорах можно десяток кВт качать легко! А по номиналам дросселя и емкостей вместе потом разберемся. Может кто из форумчан под этот выходной каскад более продвинутую схему управления состряпал бы, вообще было бы отлично! Чтобы и частоту и длительность можно было регулировать.

Я считаю, что в идеале было бы хорошо иметь такое управление тиристорами, какое использует Андрей Мищук в соседней ветке, там у него есть возможность ОЧЕНЬ точно подобрать момент "впрыска", ибо присутсвует и регулировка частоты, и скважности, и типа модуляции импульса... Но в то же время, я убежден, что ТАКИЕ ЗАМОРОЧЕННЫЕ управления тиристорами для нашей темы неприемлемы, там надо драйвера ведрами покупать и менять их на день по 100500 штук.. Схема должна быть максимально простой и надежной. Гвоздь и палка! Так, как в схеме, которую первоначально показал Игорек - накальный транс и пара резисторов..

Но если кто-то предложит что-то надежное и не слишком затратное - с удовольствием попробуем..

Наверное можно попробовать такую рекуперацию .

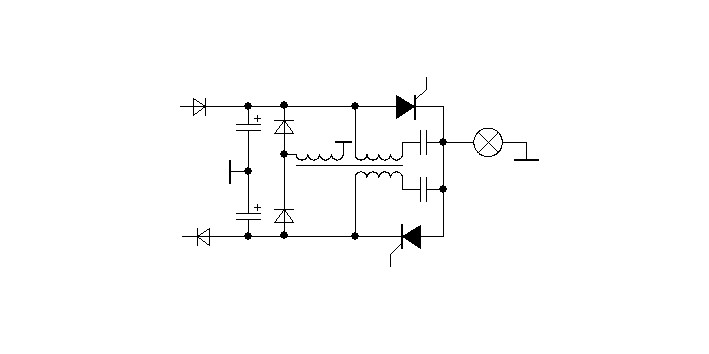

Примерная схема

черкес пишет: Наверное можно попробовать такую рекуперацию .
Примерная схема

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Поясни суть третьей обмотки.. Сглаживать верхушки?

NikAndr пишет: ...
Поясни суть третьей обмотки.. Сглаживать верхушки?

Эта обмотка по идее должна заряжать конденсаторы питания , уменьшая потребление от сети . Но это так, мысли , практикой пока не подтверждено.

есть ключи где дроссель вот так выполнен на одном каркасе, чё даёт не знаю, не делал но схему такую давали говорили лучше

чё написал от 45 вольт, если установлен динистор DB3 то схема начинает работать от 42-45 вольт
