1.Вы уверены, что распространяющееся по проводнику возмущение является ответкой среды, а не,скажем,диссипацией ударного возмущения ? Без воздействия и ответа нет.Или Вы другого мнения?


Да какая разница как называть последствия возмущения. Главное, что они (последствия) есть... Кирпич, брошенный в воду (среду) в последней дает относительно долго существующие распространяемые в среде волны. Или колебания той же самой струны от удара молоточка в рояле.

Добротность - лишь показатель согласованности сопротивлений для взаимной передачи/поглощения энергии...


Добротность имеет очень много определений, но физическая суть - одна. Это количество периодов свободных колебаний, которые совершит система от разового акта её возмущения. Тот же самый маятник - один раз толканул, а он 50 раз прокачался туда-сюда. Это означает, что добротность системы равна 50.

Применительно к ЛС системам, которой является в том числе и кусок провода, при разовом (импульсном) его возмущении в последнем возникнет бегущая ЭМВ на частоте его собственных ЛС колебаний. Бежать вдоль провода она будет столь долго, сколько позволит этому его добротность. При добротности 100 это означает, что вдоль достаточно длинного провода "разместятся", пока не затухнут 100 периодов волн, не добежав до его противоположного конца (а значит и не создав отраженную волну, без которой не сможет образоваться и СВ-на).

Возмущение,особенно ударное и в кольцевом проводнике,прекрасно будет распространяться в обе стороны...Тут вам и стоячая волна и т.п.


Возбудить чисто бегущую в одном направлении волну (без последствий в виде СВ) в проводнике, даже сложенном в кольца - это не представляющаяя особой сложности задача...

Cиней птицы не стало меньше - просто в свете последних дней.
Слишком много мужчин и женщин, стали сдуру гонять за ней....
(А. Макаревич)
Спасибо сказали VDandorf

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 года 5 мес. назад 8 года 5 мес. назад от юрий61.
юрий61
Завсегдатай
Завсегдатай
Сообщений: 196
Больше
Реактор (волновой коллектор) #38087
Еще для разогрева.


Несколько анимашек - как интерферируют между собой всего две плоских, двухмерных волны.

Вложенный файл:

Имя файла: плоские.zip
Размер файла:2,086 KB


Как ведут себя при интерференции всего лишь две объемных трехмерных волны


Вложенный файл:

Имя файла: объемные.zip
Размер файла:2,067 KB


А так же, что могут вытворять всего лишь две волны, если слегка "поиграться" с их параметрами



Вложенный файл:

Имя файла: MOV00142.zip
Размер файла:1,153 KB

Cиней птицы не стало меньше - просто в свете последних дней.
Слишком много мужчин и женщин, стали сдуру гонять за ней....
(А. Макаревич)
Вложения:
Спасибо сказали turisto74, Romus77

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 года 5 мес. назад 8 года 5 мес. назад от lynx.
lynx
Захожу иногда
Захожу иногда
Сообщений: 66
Больше
Реактор (волновой коллектор) #38105
Намоталось тут провода 1,2 км на 110 трубу... (в виде ВВ ТТ).
Выходит так, что интересности действительно вылезают.
Отчётливо виден LC резонанс, он промодулирован волновыми эффектами (кстати, всё действительно можно даже прикинуть по формулам для моей длинны провода).
Далее выбираем минимально нужное время для устойчивой "активации" линии (время открытого ключа) и начинаем подбирать частоту следования таких импульсов...
Свой провод я включал как дроссель, длительность времени открытого ключа 130-200 нс (больше нет смысла, так как увеличение не приводит к изменению вида колебаний).
В какой-то момент на частоте ниже волнового резонанса, но выше LC резонанса действительно наблюдается резкое увеличение амплитуды комплексной частоты. Скажем так - волновая частота: 242-270 кгц, LС частота: 38-39 кгц, результирующая (амплитудой выше каждой в отдельности) 165-167 кгц. У этого сложения есть определённая зона по высоте намотки, в районе середины.

В идеале сразу бы получать совмещённый волновой и LC параметры в форм-факторе намотки. Желательно в соотношении 1 к 1, без подгонки по гармоникам. У меня почти получилось на n-ной гармонике (случайно), как видно по приведённой ниже осциллке.

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ]

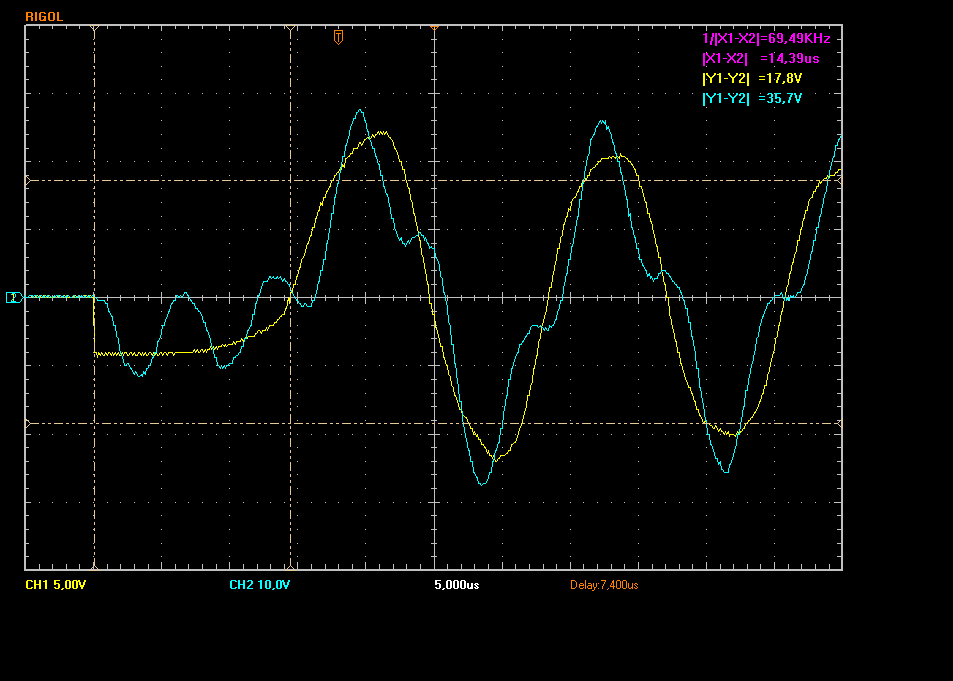

Провод включен в цепь от плюса питания до коллектора ключа. Общий "земляной" щуп на плюсе питания. Жёлтый луч x10, на коллекторе. Синий, через ёмкостную связь, в районе середины намотки. Длительность открытого ключа - 170 нс. Периодичность - до полного уравновешивания колебательного процесса в системе.
Вложения:
Спасибо сказали VDandorf

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 года 5 мес. назад 8 года 5 мес. назад от lynx.
lynx
Захожу иногда
Захожу иногда
Сообщений: 66
Больше
Реактор (волновой коллектор) #38145
Вот смотрю на свою осциллку и в упор не вижу затравочного импульса длительностью 170 нс.
Реакция в проводе на частоте волнового резонанса к половине длинны провода уже оформилась, даже на первом проходе от коллектора до плюса на питании.
Реакция на частоте LC колебаний вообще выглядит по черепашьи медлительной при разгоне.
Мы на 170 нс открыли ключ, конец провода потерял положительный потенциал, который в нём был ("плюс" был на всей линии от клеммы питания до коллектора), зарядился отрицательным потенциалом от минусовой клеммы. Ключ закрылся, а коллекторный конец провода 14 микросекунд (на 3 порядка дольше, чем был открыт ключ) ещё был заряжен отрицательным потенциалом, пока от плюсовой клеммы до него доползло что-то, что сравняло его потенциал с плюсом на клемме питания.
Спасибо сказали VDandorf

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 года 5 мес. назад
Tr0LL
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 37
Больше
Реактор (волновой коллектор) #38821
Очень полезно "видеть" ТТ иметь линейку через 1-2 см неоновые лампочки один вывод на землю, и просто на некотором расстоянии ее фиксировать и настраивать ТТ по свечению неонок.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 года 5 мес. назад
юрий61
Завсегдатай
Завсегдатай
Сообщений: 196
Больше
Реактор (волновой коллектор) #38825

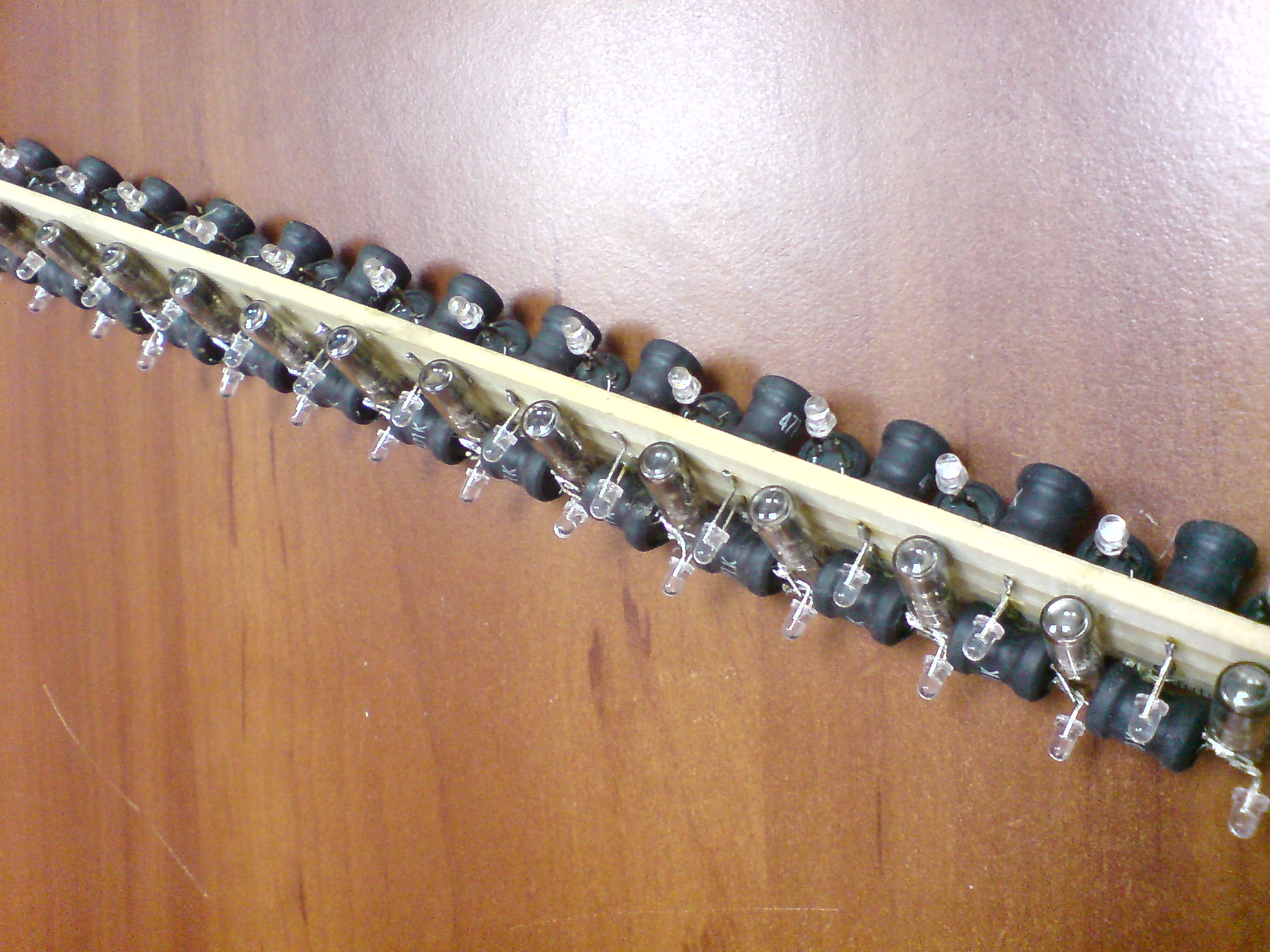

Tr0LL пишет: Очень полезно "видеть" ТТ иметь линейку через 1-2 см неоновые лампочки один вывод на землю, и просто на некотором расстоянии ее фиксировать и настраивать ТТ по свечению неонок.
