Реактор (волновой коллектор)

HIDE пишет: А говорили,что резонансы нужно совместить...

XYAMAN пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Немного подумал, ивидимо я бесполезно написал предыдущие посты. Вы скорее всего не понимаете вообще о чем я писал о какой биполярности..

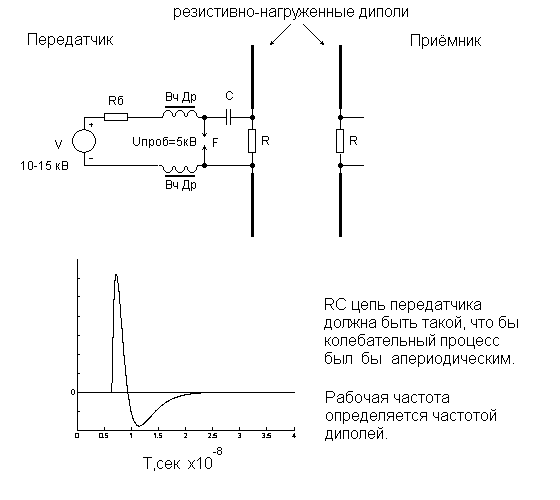

Дело в том, что импульс формируется за счет накопления заряда в чем либо. Это может быть накопление в трансформаторе или линии, или емкости, а затем в быстром сливе этого заряда.
Для этого применяется разные ухищрения. В основном используется принцип управления выходным сопротивлением каскада, предшествующего накопителю.

Например в схеме Белкина изменяется выходное сопротивление трансформатора на кольце, а накопителем является динамическая емкость мощного диффузного диода.
При подаче импульсов тока через транзистор на первичку транса, сначала в первый момент на вторичке появляется высоковольтный импульс, которым и заряжается емкость диода, в это время выход трансформатора имеет высокий импеданс, поэтому емкость диода заряжается как бы источником тока, но в конце импульса тока от транзистора, транс входит в насыщение, при этом его импеданс падает почти до нуля. И вторичка из источника тока превращается в источник напряжения, которое очень быстро меняется. Емкомть диода к тому времени накопила некий заряд. При изменении напряжения на диоде, его емкомть резко падает, он ведет себя как варикап в данном случае. А заряд то остался!

А что будет при падении емкости и неизменном заряде?
Конечно же увеличится напряжение на емкомти. Напряжение растет согласно падению емкости. И может составить несколько киловольт.

Остается один только непонятный момент, почему этот импульс напряжения не вылетает обратно в вторичку, а попадает в нагрузку. Наверное для этой цели в схеме и стоит емкость между диодом и вторичкой.

Кстати от ее значения зависит то какой максимум амплитуды получится на выходе ГНСИ.

Но, поскольку накопление заряда имеет место, это означает что откуда то этот заряд берется! А когда мы откудато берем заряд, для какой то цели, то там его будет меньше. Меньший заряд, означает меньший потенциал.

В ГНСИ накопление заряда происходит примерно 50-100нс, а выплескивается он за пару наносекунд! Если мы хотим как то воздействовать на землю, мы должны иметь точку опоры, которая бы имела постоянную времени больше или равной времени накопления заряда. Т.е. земля не должна иметь просадки при импульсах длиной 50-100нс. Она должна быть высокоэффективной на диапазоне частот 5-10мгц. но не выше. Это может быть обеспечено недостаточной проводимостью, или введением активного сопротивления..

Только что это даст?непонятно..

А вот человек который выложил тут видео, по его осцилкам видно что у него даже на частотах порядка нескольких мгц очень плохое демпфирование по питанию. И весь звон, или как он называет отклик земли, на самом деле является синфазной помехой, гуляющей по плюсовой шине питания..
Он может в этом лично убедиться если станет вторым каналом ослика на плюс питания!!!

Это и надо было сделать сразу, чтобы не возникали фантазии насчет земли. У него провалы по питанию доходят до сотен вольт! Кандеры хреновые, да плюс паразитная емкость дросселей стоящих по питанию, вот причина этого звона.

Добейся чтоб питание было чистым от провалов, и откроется тебе!

HIDE пишет: VDandorf,по какой (ссылка?) принципиальной схеме проводится опыт?
