Papa Carlo пишет: Как то "дёрнул чёрт за конечность" папу Карло прикупить у любимых друзей китайцев антенку на 2.1 ГГц для своих извращенческих утех...

Та ладно. Не так все плохо : КСВ 4 все же лучше, чем 10

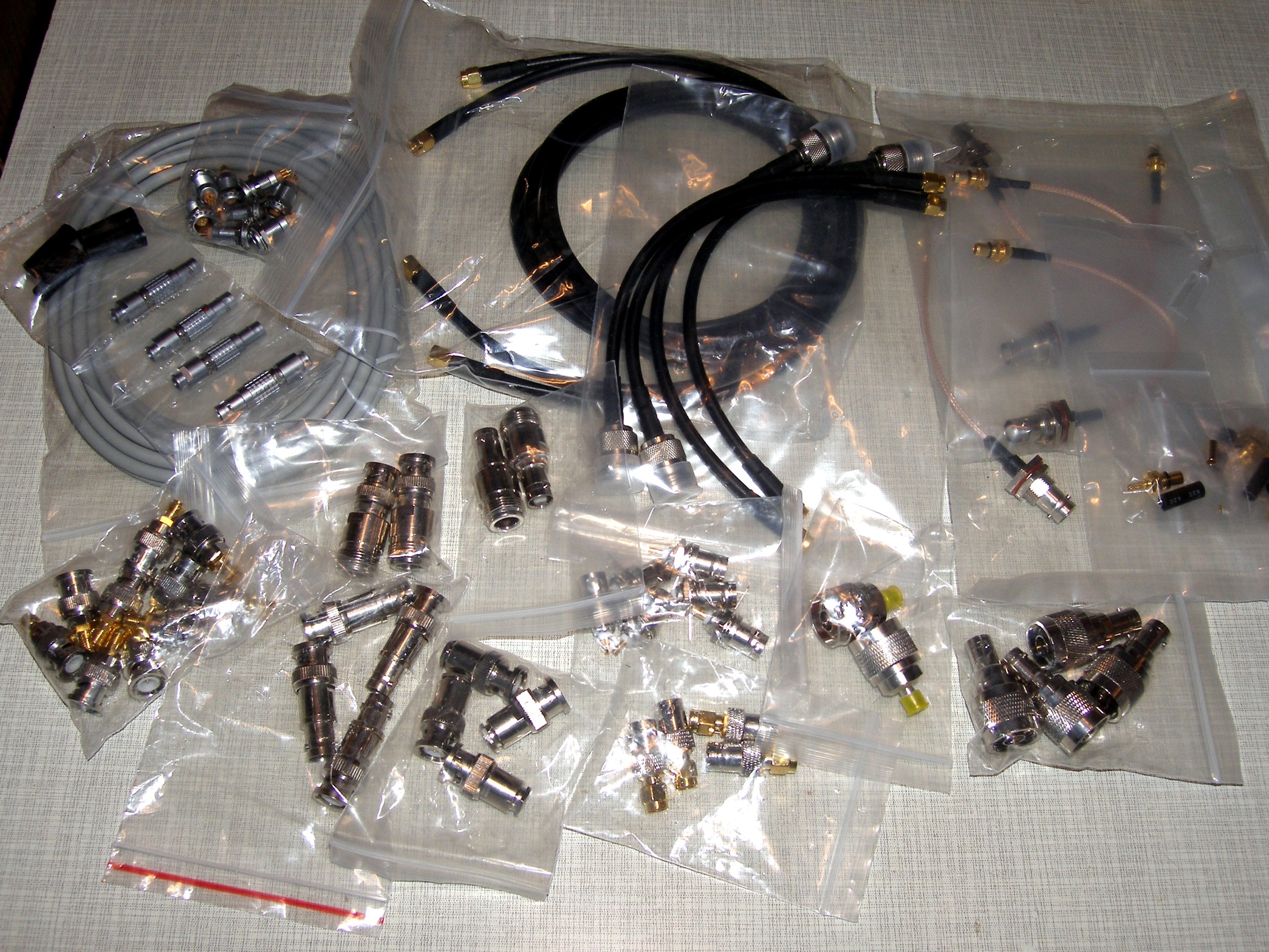

Мне тут тоже пришел мешочек со сладостями от дядюшки Ляо:

Papa Carlo пишет: Кому нужон по дешовке Свч Осциллограф HP Agilent 54120 до 20 ГГц !!! :
Налятай!

Прикольная штука. Какое у него временнОе разрешение - я имею ввиду, сколько он отсчетов в ед. времени делает в реал-тайм, при однократных событиях?

Papa Carlo пишет:

Converter пишет:

Papa Carlo пишет: Кому нужон по дешовке Свч Осциллограф HP Agilent 54120 до 20 ГГц !!! :
Налятай!

Прикольная штука. Какое у него временнОе разрешение - я имею ввиду, сколько он отсчетов в ед. времени делает в реал-тайм, при однократных событиях?

Не я его продаю,я просто мониторю авито.

Понятно. Просто для меня это загадка, как возможно обрабатывать быстрые однократные события, используя АЦП конца 80-х? (скорей всего - никак) Максимум, чего достигли в HP54111D - это 1 Гс/с. При этом использовали счетверенную архитектуру АЦП с не-детским тепловыделением, на арсенид-галлиевых структурах.

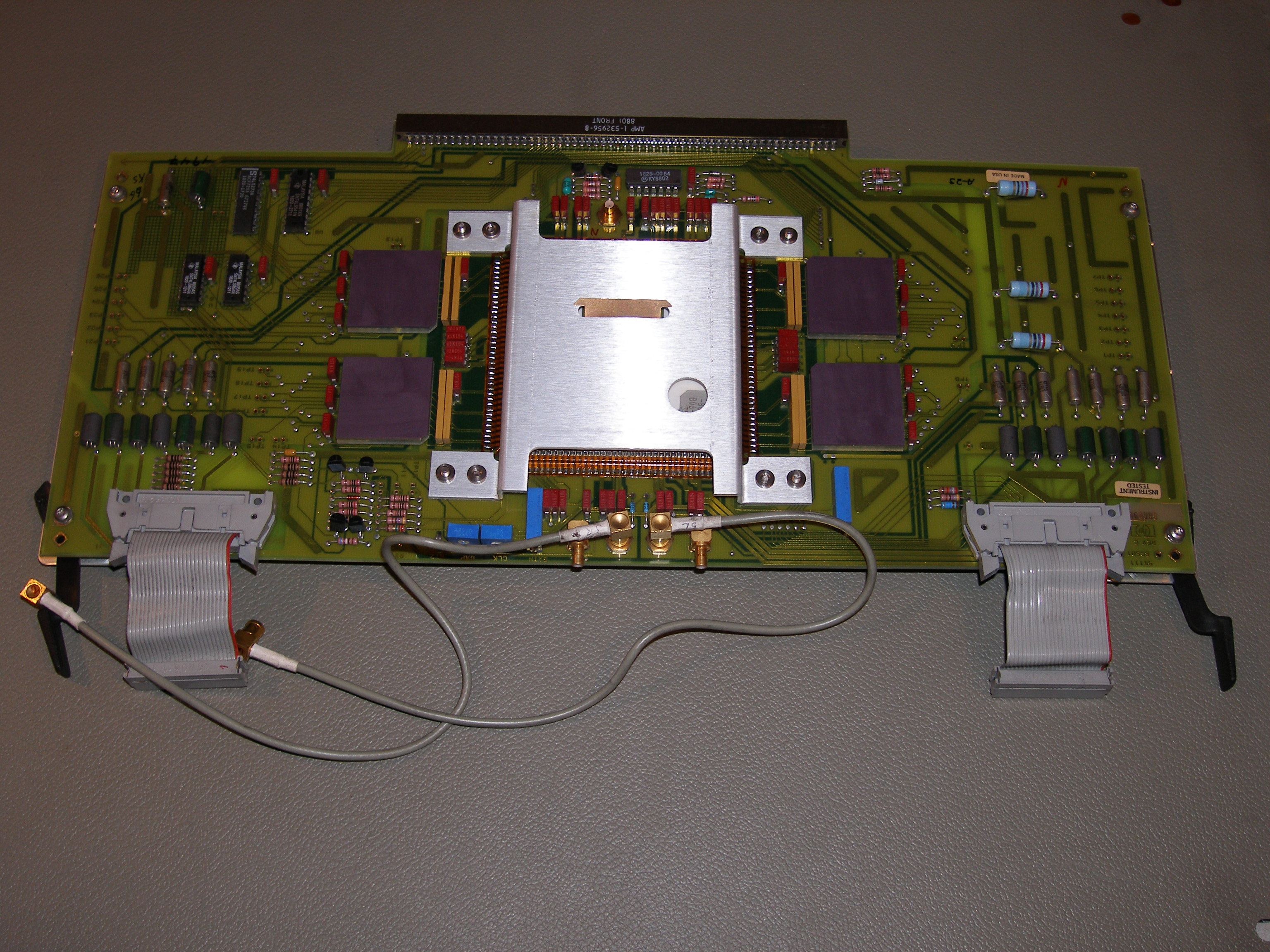

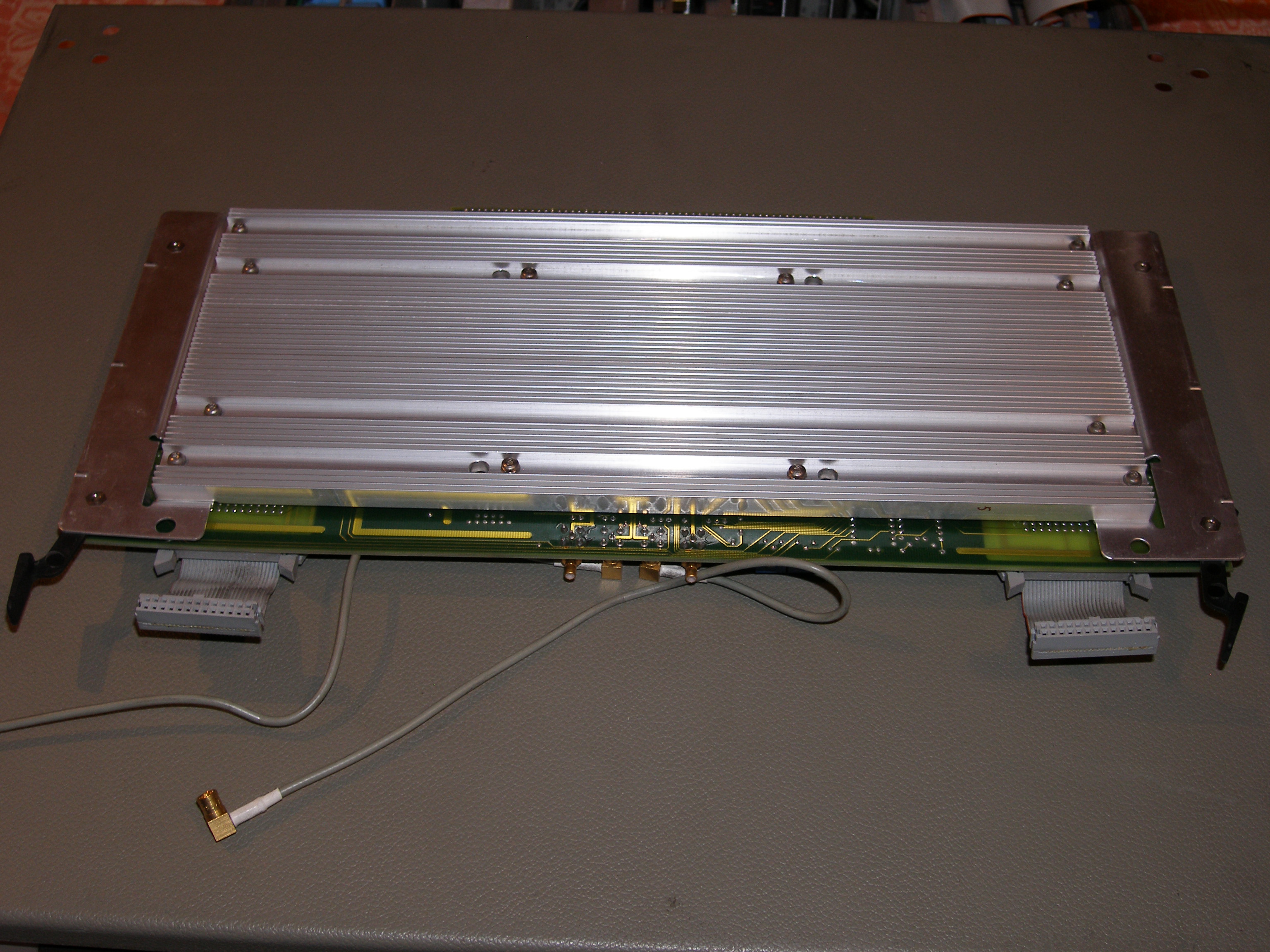

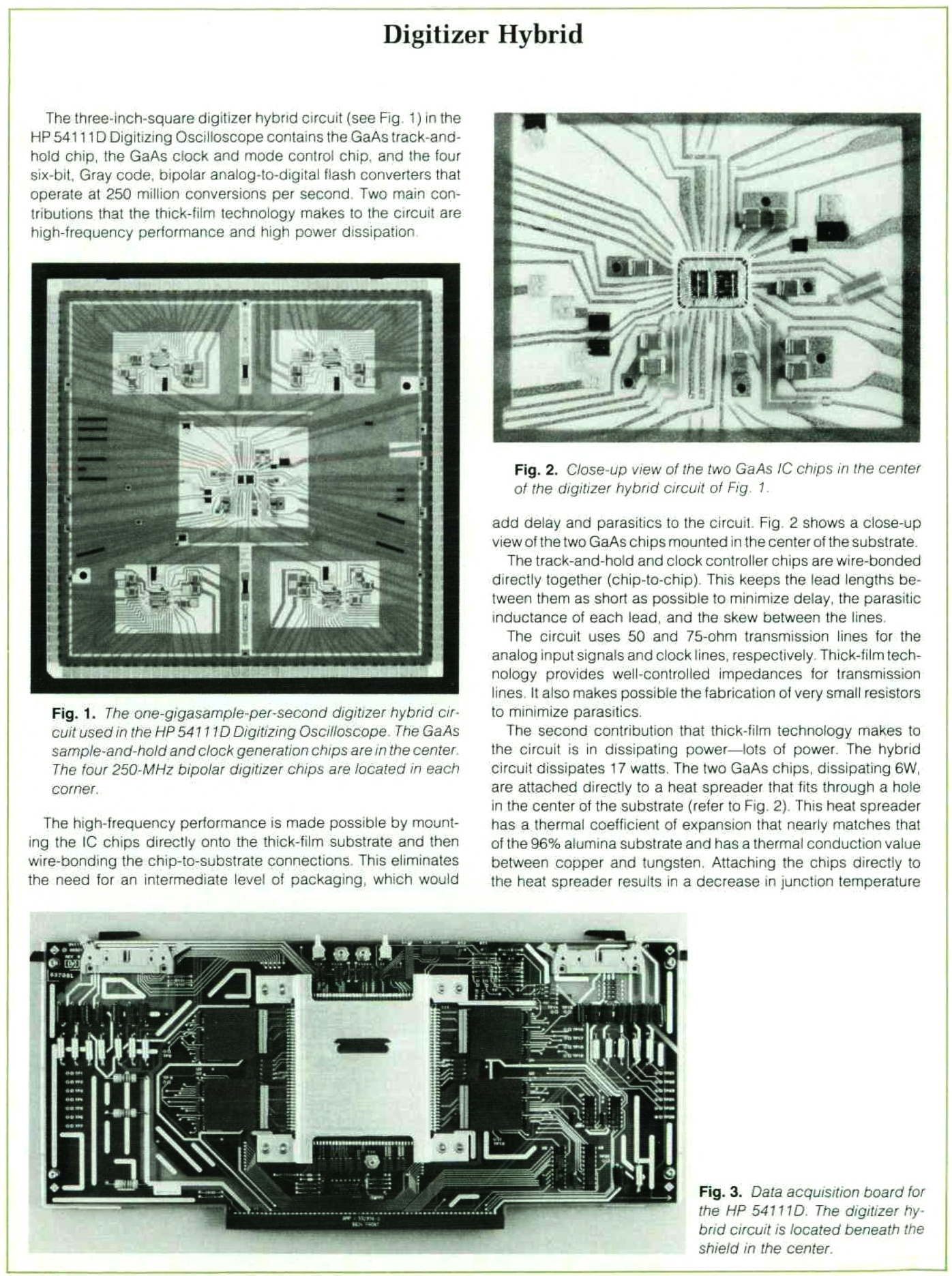

Одноканальная плата АЦП HP54111D:

Привет .. мне его пока пришить некуда ...мне бы пригодился анализатор цепей .. от 70кгц .. и до гигов 3 ..
Пока комплектуху к новому ослу тарю

В общем посмотрим .. а кто продает на авито или знакомые ?

Papa Carlo пишет: Заменил смд резисторы 0805 49.9 ом на два в параллель 0805 по 100 ом 1%, но на АЧХ это не должно было повлиять, только на КСВ.

Вполне могло повлиять и на АЧХ на этих частотах. Спараллеливание резисторов увеличивает площадь при том же пути тока, что приводит к некоторому уменьшению индуктивности. Особенно эффективно, если резисторы расположить оппозитно. Это часто используют в аттенюаторах, если нет радиального дискового резистора.

Саш, закинул бы уже тогда фото начинки моста

Papa Carlo пишет: ...фото внутренностей моста ...

На фото неясно соединение нижней общей земли полосковой платы с корпусом разъёмов.
Целесообразно фольгой соединить металлизацию платы с корпусом разъёмов и площадку у нижнего(образцового) резистора 50 ом - полоса расширится, КСВ улучшится.

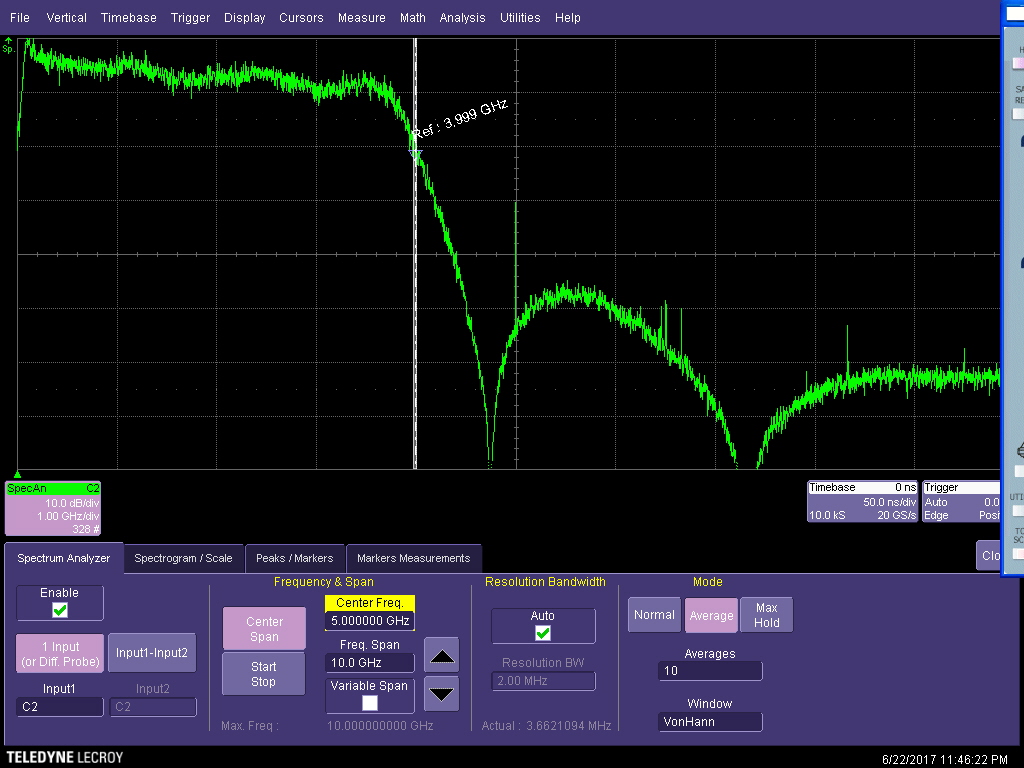

АЧХ осциллографа LeCroy WavePro7300A



Сравнение AЧХ WavePro7300A vs WavePro7200



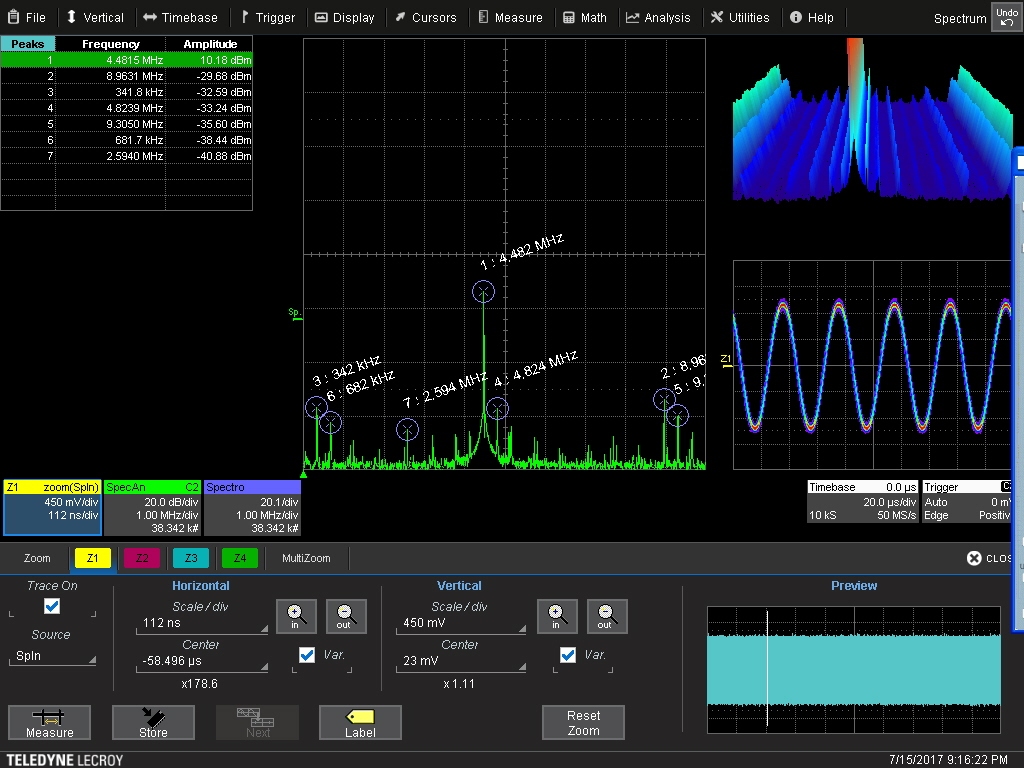

Встроенная опция анализатора спектра LeCroy WavePro7300A

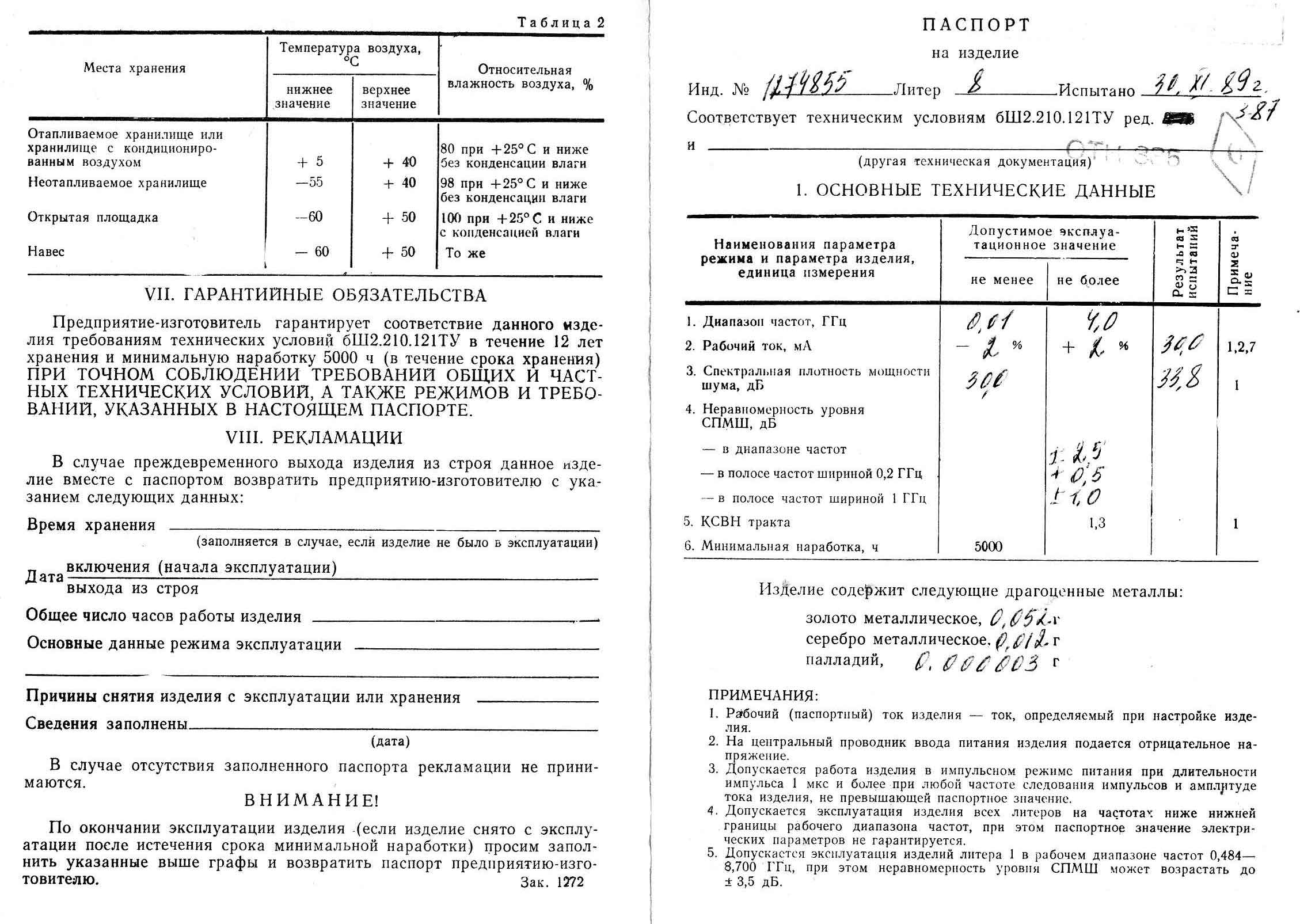

Для снятия АЧХ я использовал генератор шума на лавинно-пролетных диодах, изделие M31305-4. Спектр сигнала индивидуален, в примере на скриншоте паспорта 0.01-4ГГц (при +-2.5 дБ), но в примечании сказано - может достигать 8.7 ГГц при неравномерности +-3.5 дБ.

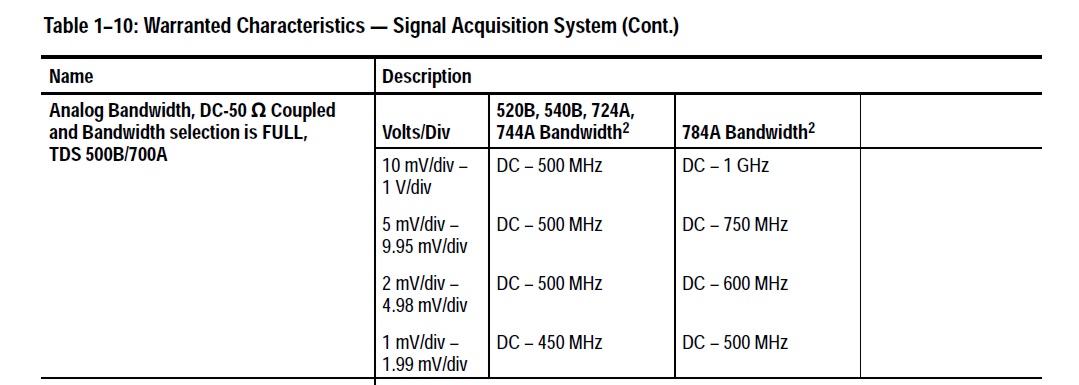

Все в нем хорошо, но амплитуда сигнала весьма мала, что вынуждает использовать нижние пределы В/дел, а в этом режиме у многих осциллоскопов имеет место сужение полосы пропускания.


Как и у Tektronix TDS, в сериях LeCroy LC этот недостаток проявлен сильно, в WavePro - менее.

АЧХ LeCroy LC584 (DDA-120)


В осциллоскопах есть встроенный генератор прямоугольника только для калибровки щупов DC-1МГц.
Надеюсь, вы поняли, почему я интересовался неравномерностью АЧХ вашего генератора шума.

Converter пишет: Для снятия АЧХ я использовал генератор шума на лавинно-пролетных диодах, изделие M31305-4. Спектр сигнала индивидуален, в примере на скриншоте паспорта 0.01-4ГГц (при +-2.5 дБ), но в примечании сказано - может достигать 8.7 ГГц при неравномерности +-3.5 дБ.

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Все в нем хорошо, но амплитуда сигнала весьма мала, что вынуждает использовать нижние пределы В/дел, а в этом режиме у многих осциллоскопов имеет место сужение полосы пропускания.

Как и у Tektronix TDS, в сериях LeCroy LC этот недостаток проявлен сильно, в WavePro - менее.

АЧХ LeCroy LC584 (DDA-120)

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

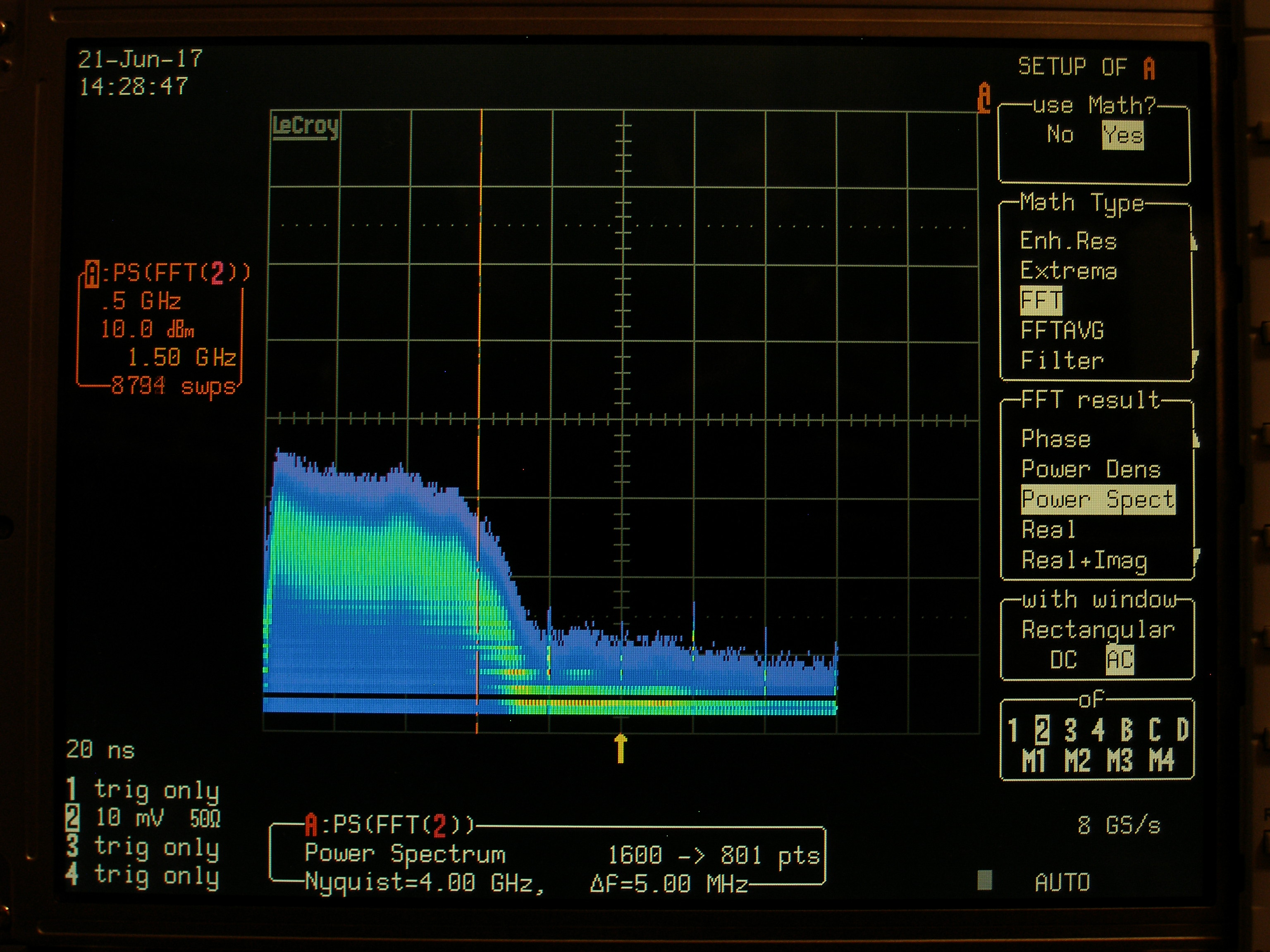

10 mV/div

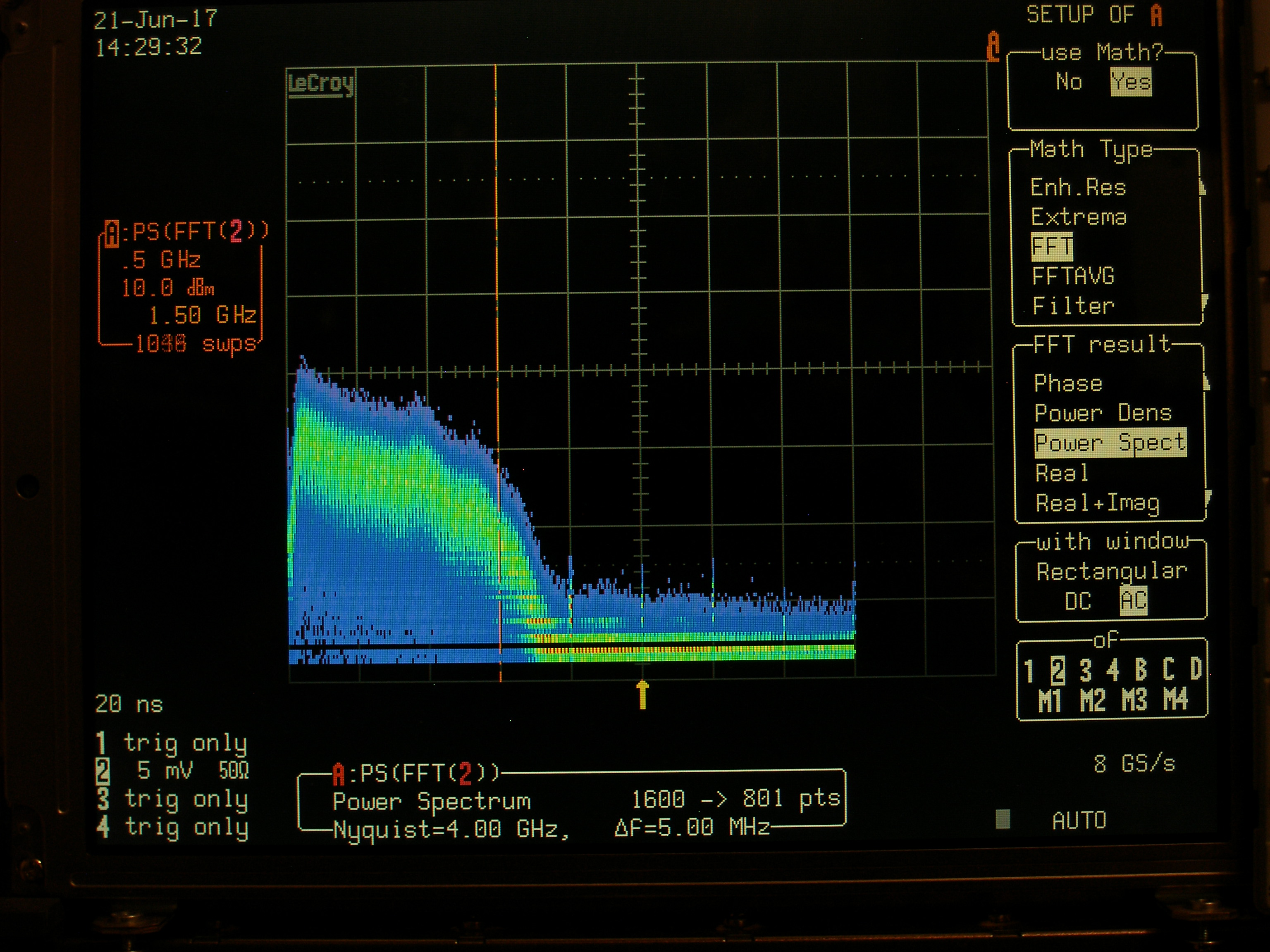

5 mV/div

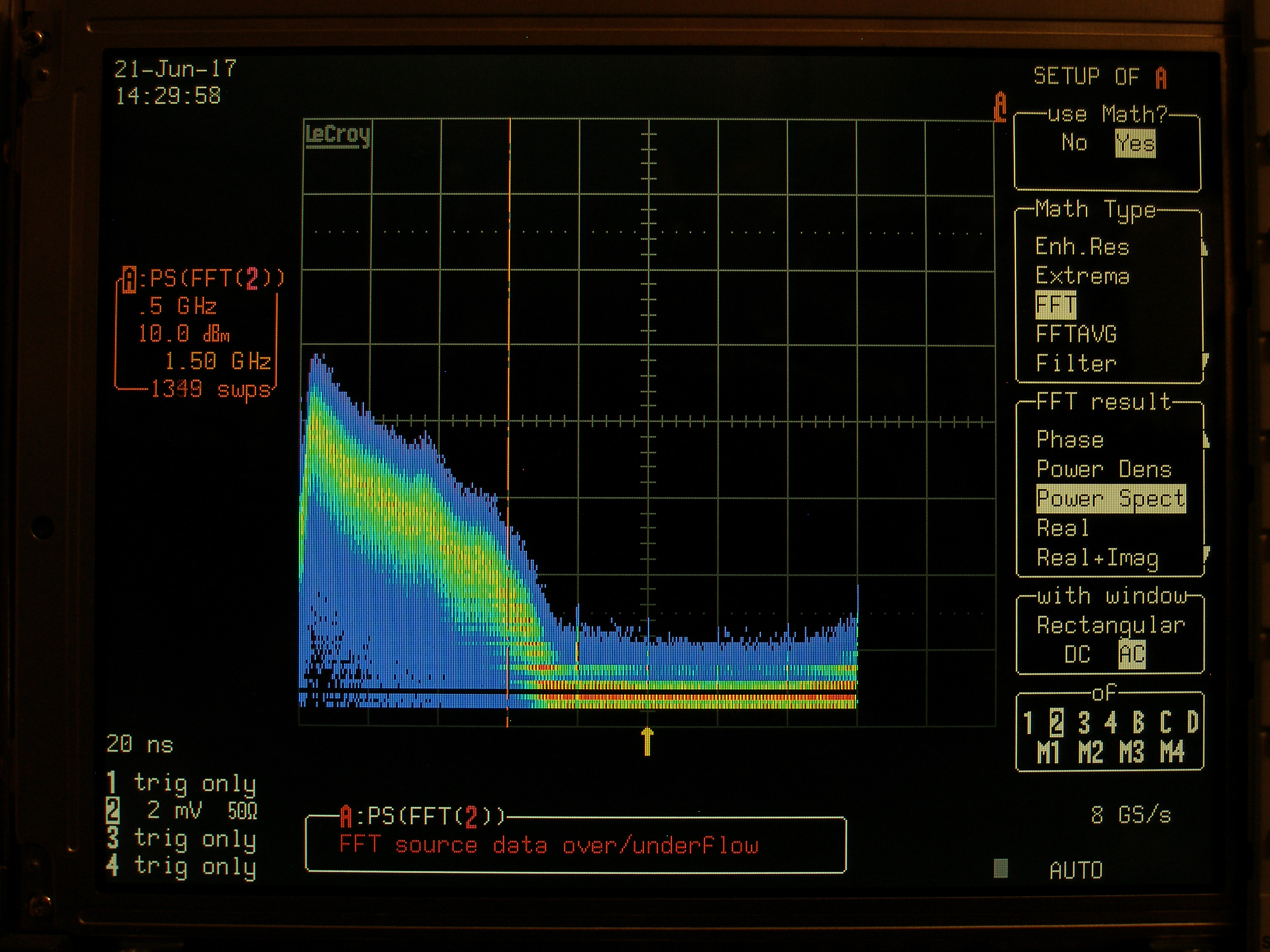

2 mV/div

В осциллоскопах есть встроенный генератор прямоугольника только для калибровки щупов DC-1МГц.
Надеюсь, вы поняли, почему я интересовался неравномерностью АЧХ вашего генератора шума.

Полоса по уровню 3дб получается порядка 1.7ГГц что есть зер-гут!
