Вы планируете совсем отказаться от пассивных аттенюаторов? А динамического диапазона вам хватит?

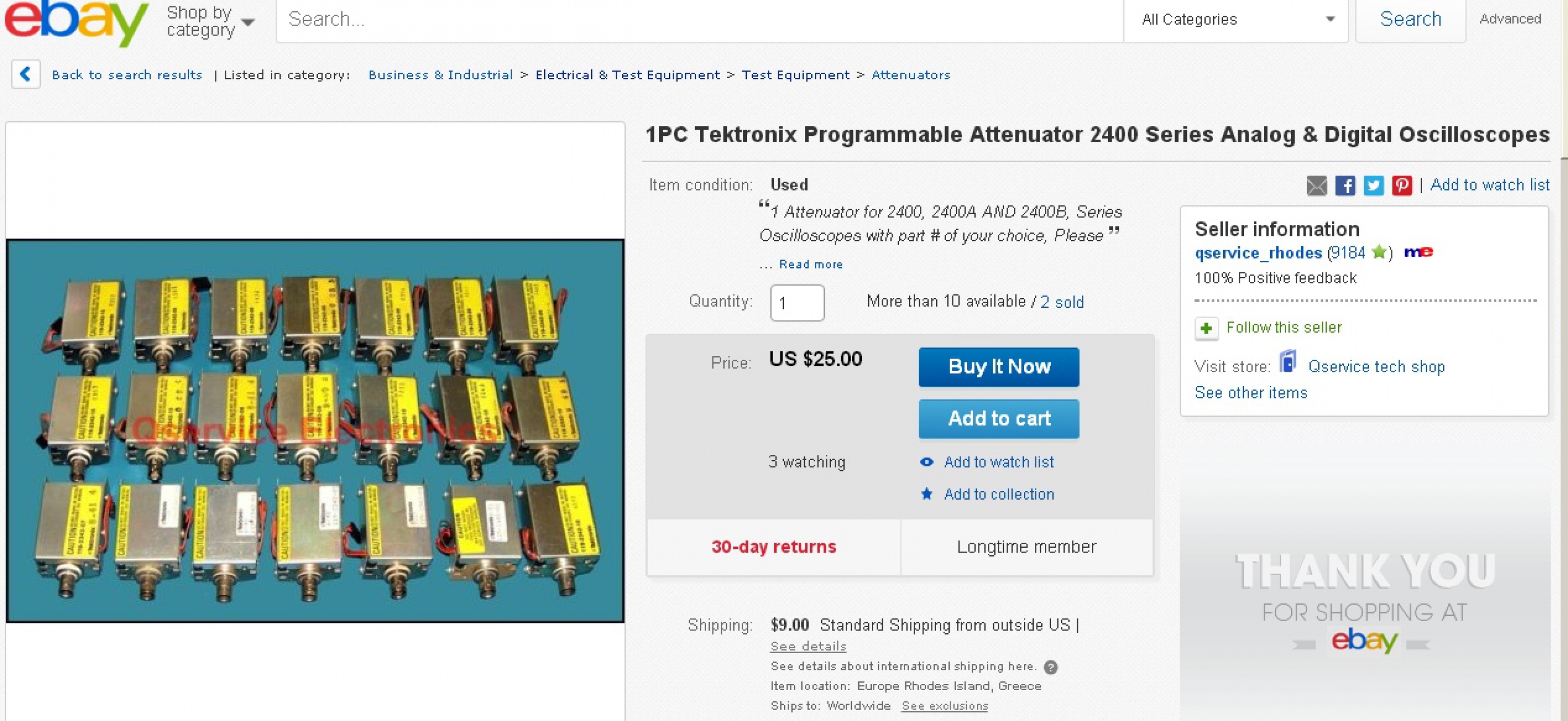

Это верно. В дорогих скопах профессионального класса по сей день активно используют механические реле.

Converter пишет: Вы планируете совсем отказаться от пассивных аттенюаторов? А динамического диапазона вам хватит?

Это верно. В дорогих скопах профессионального класса по сей день активно используют механические реле.

Ну вообще должно получится что то вроде так : входной сигнал поступает на делитель коммутируемый тоже посредству реле, к примеру 1/100 , 1/10 , 1/1 . Делитель также управляется процом .. а далее после делителя сигнал поступает на вход ОУ, КУ которого также выставляется релюхами х1 х10 х100 . КУ также управляется процом . Далее это хозяйству по дифф. паре шурует в АЦП ... и начинаются цифровые танцы с бубном .
Вот как то так

Значит вы по-сути повторяете конструкцию входов серийных скопов. Я бы все же подумал над б/у. Лень - двигатель прогресса

Converter пишет: Значит вы по-сути повторяете конструкцию входов серийных скопов. Я бы все же подумал над б/у. Лень - двигатель прогресса

Ну тип того, ток я планирую все закинуть на единую плату : аттенюатор с предварем -> АЦП ( + ИОН) ->ПЛИС -> память -> ARM контролллер и немного периферии.
Сделать что то вроде отладочного комплекта.
Параллельно с этим проектом может "вызреть" и отладка для спектрального анализатора.
А там глядишь по интересам и народ подтянется

Converter
Благодарю за ссылку.
Покупать пока не готов, но буду иметь в виду.
Мне сейчас надобно новую ПЛИС купить и возможно ..... анализатор, который приводил ua4yhz
А еще мыслишки о опорном генераторе по типу рубидиевого стандарта частоты не дают покоя мне
я тут прошелся по схемам .. Фактически такой опорник частоты не какое схемное решение не заменит, даже метод самозахвата частота на основе параллельного включения нескольких одночастотных генов.

ua4yhz
Больше интересует один из ваших опорников частоты
у китайцев не могу ничего найти с точностью менее 1ppm

Нашел у себя жмень вот таких генераторов ...
честно сказать и сам не ожидал ..
www.txccrystal.com/images/pdf/7p.pdf
Посмотрите на его стабильность

ua4yhz пишет: Хорошие генераторы,только они не имеют вывода подстройки частоты.У меня такие тоже есть.

Мне для пробы осциллографа на ПЛИС, нужен будет опорный источник частоты, относительно которого все рулиться будет.
Да и вообще .. как опора для калибровки всего хозяйства.

2:28
В общем испытал генератор 7P на 10МГц. Встроенный в ригол частотомер на 6 разрядов стоит как вкопанный на своих 10.0000
ТЕК со своим программным частотомером тут конечно уступает ...
Проверю еще несколько образцов .. если стабильность подтвердится, на этом пока и угомонюсь

2:49

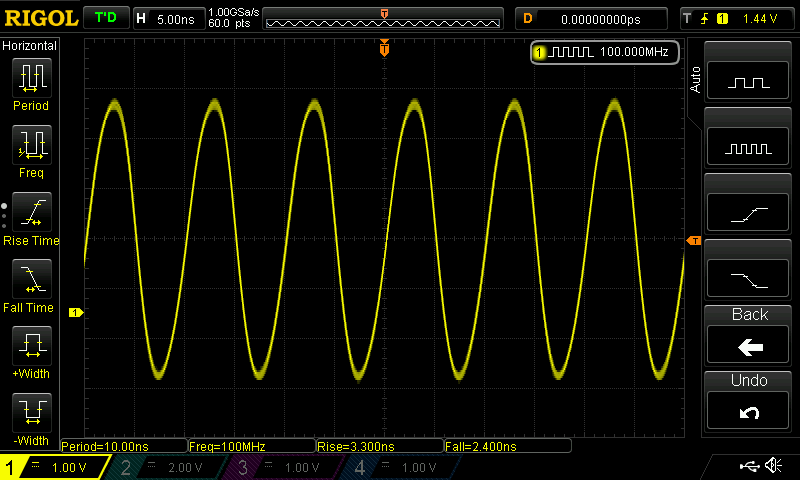

Еще один образец той же серии на 100МГц
Та да!
Стабильность такая же.
На выходе синус .. отличный вариант

ua4yhz пишет: А как по температуре ведут себя?

При прогреве генератора феном до 150* , частота уплыла на 2КГц - это соответствует 20ppm. При номинальной температуре, стоит как вкопанный на 100.000МГц
Жаль нету частотомера с большим разрешением, но в общем я доволен

П.с. У вас есть чем смотреть девиацию частоты с разрешением 8 бит (знаков) ? ( хотя бы ) Я своим встроенным частотомером больше 6 бит не могу увидеть.
Хотелось бы увидеть реальные ppm этого генератора.
Если у него стабильность будет хотя бы 5 - 1 ppm, такой ген можно использовать для частотомера с разрешением в 7 бит уже.

В общем разобрался я с этими кварцами. Кварцы которые я тестил это TCXO - Temperature Compensated Crystal Oscillator.
Стабильность этих кварцев может достигать 0,1ppm!
Вот пример у китайцев ru.aliexpress.com/item/1-PCS-Gilded-TCXO...-52M/1778714614.html
Для меня этого более чем достаточно.
Также есть серия OCXO , стабильность которых более 0.1ppm
morion.com.ru/catalog_pdf/MV89-OCXO.pdf
ru.aliexpress.com/item/Used-Morion-Doubl...12V/32504089514.html
Что то из этого думаю на днях закажу
