Converter пишет:

ZendX пишет: Converter
Пытал MIC4452 качал FCP22N60N, максимум 3мгц, и то питалово на драйвере 5-6 вольт.
На очереди пытки над IXDD614.
P/S постучал в личку.

Вот то то же и оно. Может быть, если не поленюсь, выход с моих мосфетов выложу.

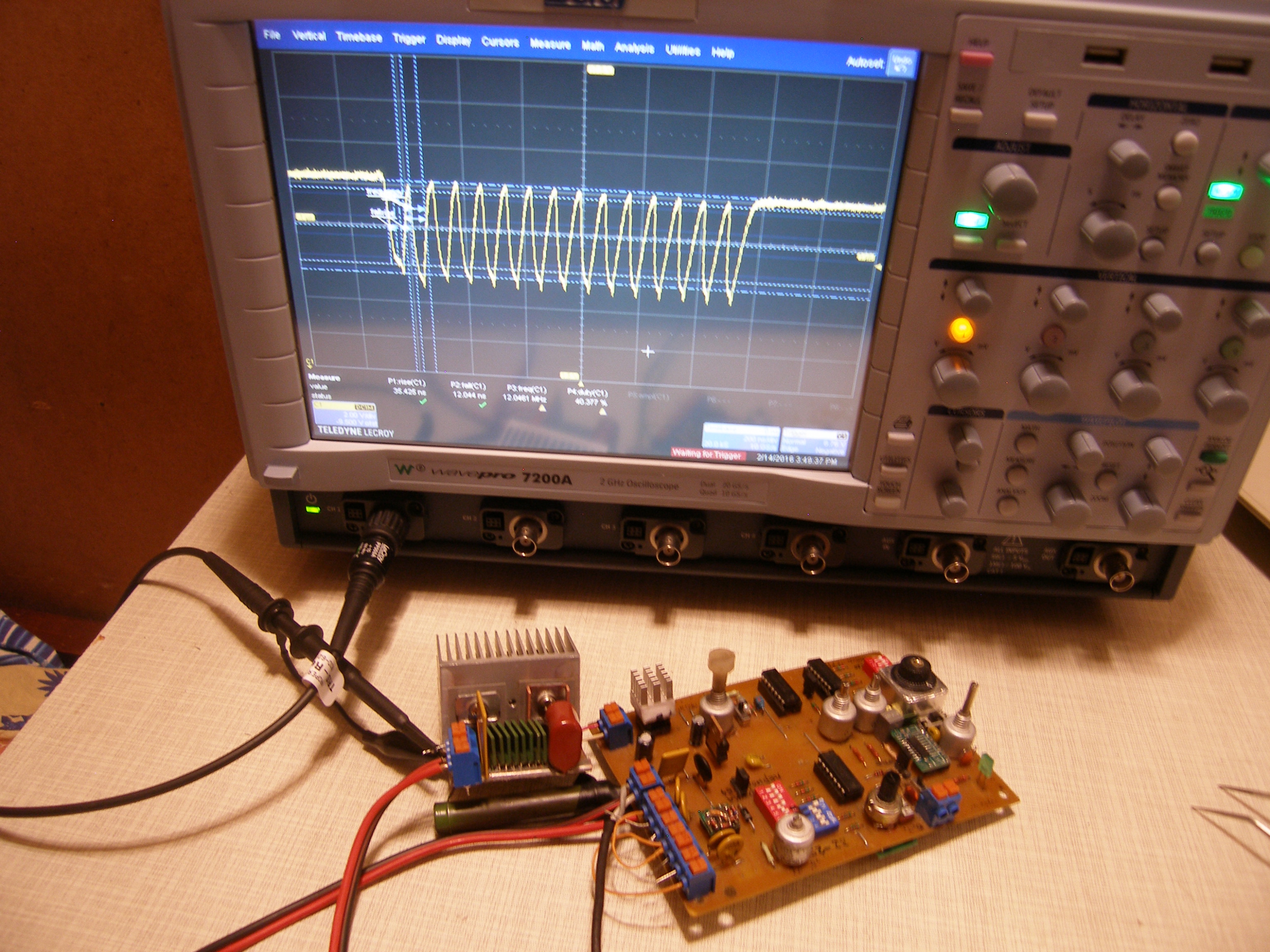

Для сомневающихся, снял осциллограмму с безиндуктивной нагрузки 20 Ом (зеленый резистор.... т.е. был когда-то зеленым ) - драйвер и мосфеты, работающие на частоте 12 МГц.



Пачками по 15 импульсов.

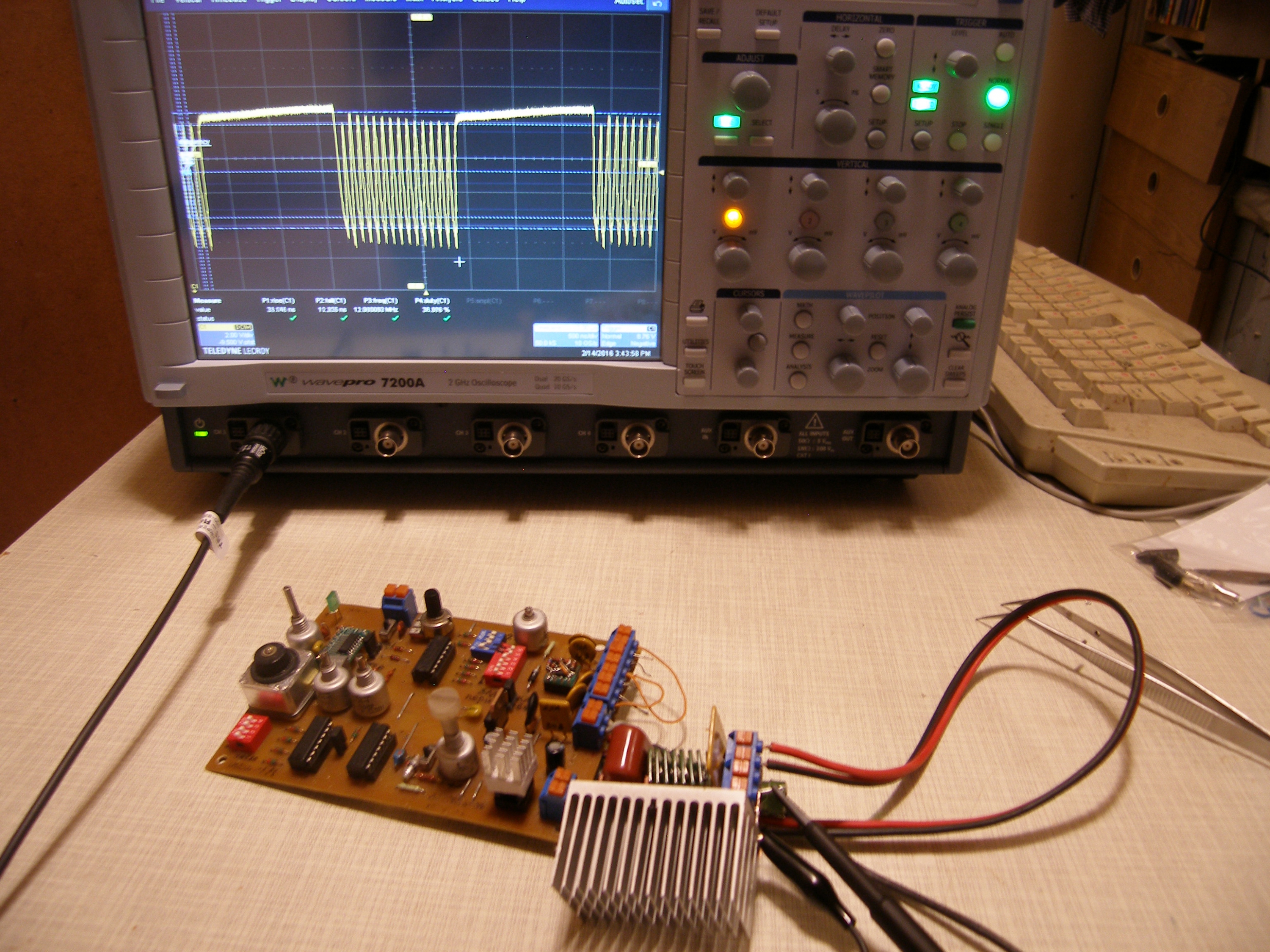

На этом фото видно, как питание модулируется, придется еще емкостей добавлять. 8 КАэмок + пленка Low ESR, оказывается этого недостаточно.

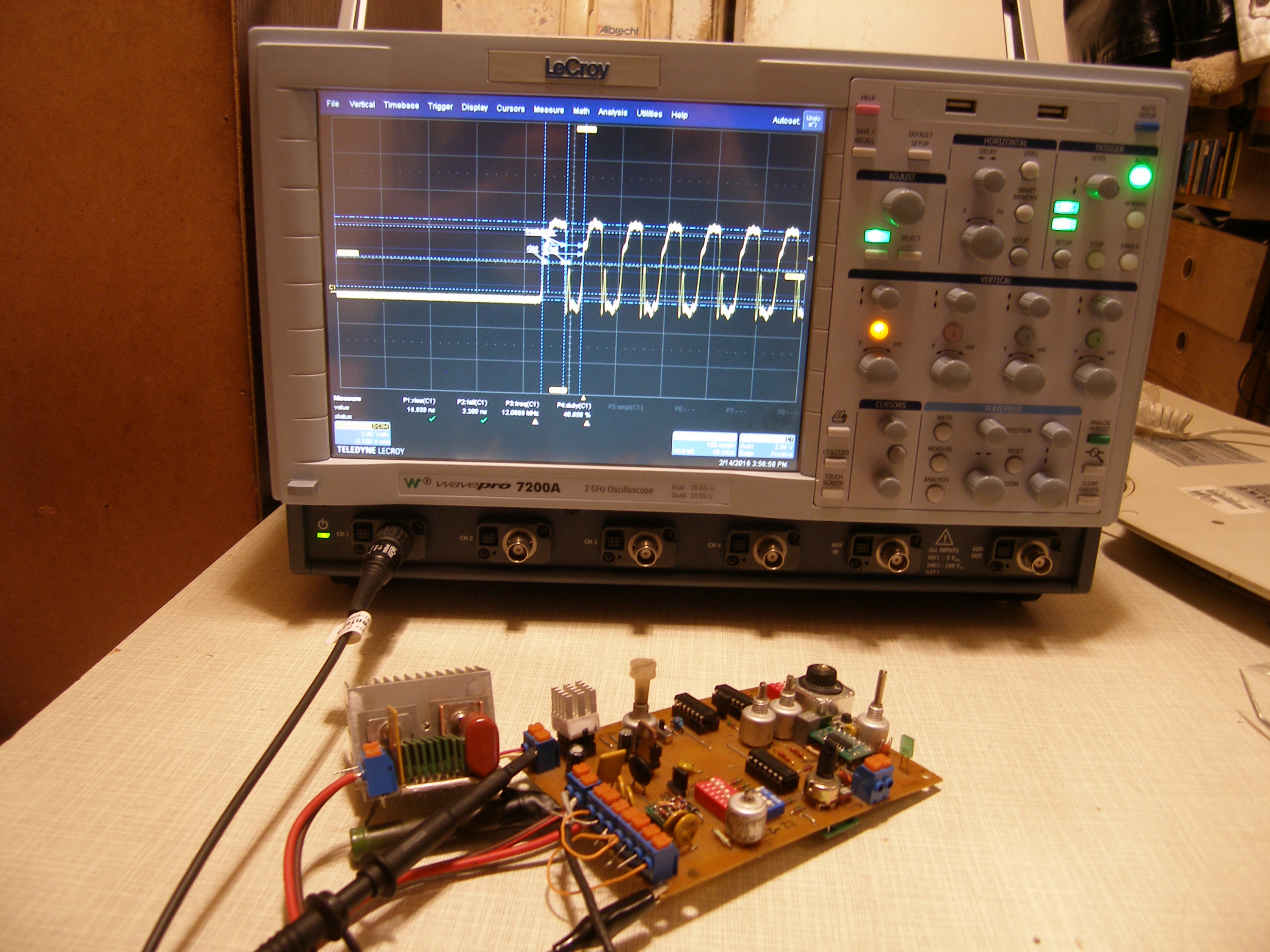

Вот, что при этом в цепи затворов:



Здесь присутствуют еще выбросы длительностью наносекунд 10. Все же соединительная линия ~4 см - длинновата для этих фронтов.
Хотя осциллограф с полосой пропускания 20 МГц сберег бы хозяину нервы (смотрите ниже):

Приветствую!
Пришел мой ТЕК TDS 520B, а с ним документация в электронном виде на THS 710 серию, я малость опешил, чего то не похожи они, в моем понимании.
Парни может у кого есть USER MANUAL на TDS 5XX_6XX_7XX серию.

ZendX пишет: Приветствую!
Пришел мой ТЕК TDS 520B, а с ним документация в электронном виде на THS 710 серию, я малость опешил, чего то не похожи они, в моем понимании.
Парни может у кого есть USER MANUAL на TDS 5XX_6XX_7XX серию.

Поздравляю! Какие впечатления? Фото будут?
1. exodus.poly.edu/~kurt/manuals/manuals/Te...%20Series%20User.pdf
2. docs.google.com/viewer?docex=1&url=http:...Operating-Manual.pdf
3. docs.google.com/viewer?docex=1&url=http:...DS640A_Manual_EN.pdf

И еще: любая документация есть на оф. сайте производителя.
ru.tek.com/search/apachesolr_search/TDS%20520

Converter.
Благодарю за поздравление и за мануал, как всегда в самую тему.
У меня до китайца был пионерский, С-1_19б на 1мгц, так что по ощущениям прикоснулся к чему то великому .
В полной мере, воспользоваться осликом пока не получиться, на нормальные щупы денег не осталось, ну да ладно, пока буду учиться, щупы прикуплю.
На счет фото, даже не знаю, наверно гораздо позже, по идеи нужно залезть, хоть пропылесосить, за одно и фотосессию устроить.

ZendX пишет: Converter.
Благодарю за поздравление и за мануал, как всегда в самую тему.
У меня до китайца был пионерский, С-1_19б на 1мгц, так что по ощущениям прикоснулся к чему то великому .
В полной мере, воспользоваться осликом пока не получиться, на нормальные щупы денег не осталось, ну да ладно, пока буду учиться, щупы прикуплю.
На счет фото, даже не знаю, наверно гораздо позже, по идеи нужно залезть, хоть пропылесосить, за одно и фотосессию устроить.

Да, профилактика необходима. Заодно проверьте состояние электролитов. Как ни удивительно, в HP 54111D во время ревизии мне пришлось в блоке питания и пленочные заменить - сплошь потресканные, огромные утечки и потеря емкости.
p.s. только не берите китайские щупы с полосой 100 МГц (да и то под сомнением).

Господа. Я тут мозгую по поводу предварительного усилителя для тестового макета осциллографа. Полоса до 100МГц.
Есть два варианта решения этой задачи
а) использовать широкополосный ОУ, КУ которого будет управляться матрицей из резисторов и несколькими МОП транзисторами. Я знаю так делали раньше
б) использовать ОУ с программно-управляемым КУ, такие ОУ известны как PGA. Пример такого ОУ PGA870. Так делают в наше время.
Однако я склоняюсь к к первому варианту, в виду отсутствия комплектации для второго
Какая будет критика ?

with пишет: Господа. Я тут мозгую по поводу предварительного усилителя для тестового макета осциллографа. Полоса до 100МГц.
Есть два варианта решения этой задачи
а) использовать широкополосный ОУ, КУ которого будет управляться матрицей из резисторов и несколькими МОП транзисторами. Я знаю так делали раньше
б) использовать ОУ с программно-управляемым КУ, такие ОУ известны как PGA. Пример такого ОУ PGA870. Так делают в наше время.
Однако я склоняюсь к к первому варианту, в виду отсутствия комплектации для второго
Какая будет критика ?

И третий вариант - купить готовый откалиброванный усилитель-аттенюатор от осциллографа и не заморачиваться по мелочам

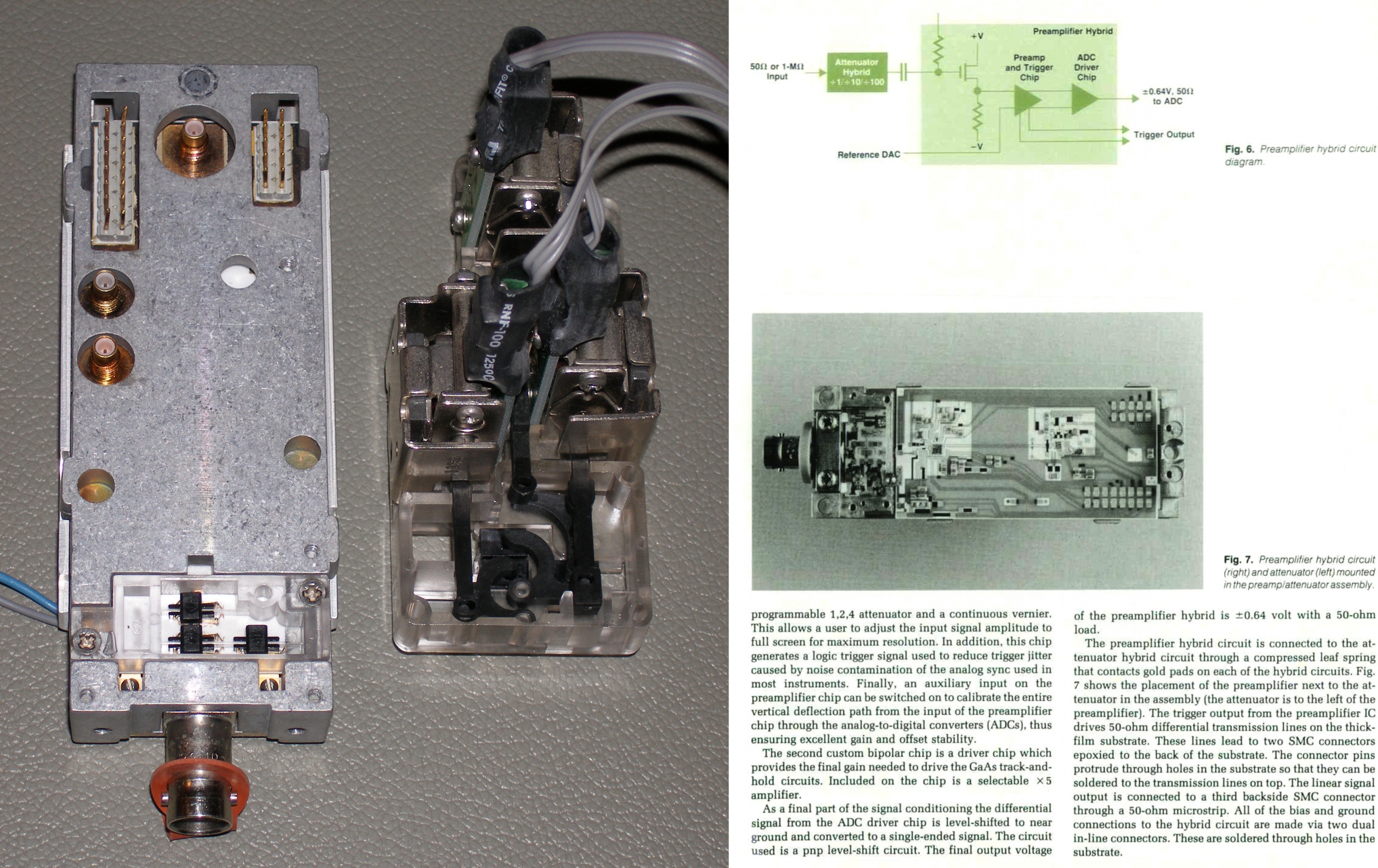

Вот я делал фото входа 500-МГц со старичка HP54111D:

На самом деле, лучшее еще не придумали: 6 пф емкость входа - это недостижимо для подавляющего большинства скопов даже сегодня.
Здесь разработчики пошли на создание индивидуального конструктива электромагнитных реле с микро-контактами (один из которых мне пришлось чистить)

Converter
Не пойдет .. Решение должно быть повторяемым, чтоб другие новички при желании тоже могли спаять .. попробовать ... поиграться ..
Также желательно еще и АРУ добавить.

АРУ вы сможете добавить в программе управления. Просто иногда проще и быстрей использовать готовые б/у серийные узлы в той части, где все тривиально (а зачастую и дешевле).

ua4yhz пишет: Особое внимание обратите на SMD алюминиевые электролиты,текут и разъедают маску,дорожки,металлизацию переходных отверстий и даже SMD резисторы с конденсаторами.По этой причине так до конца и не починил пока свой Tektronix AWG2020.Это болезнь всех старых приборов этой фирмы.

У меня была (как выяснилось позже) подобная проблема во время ремонта одного весьма серьезного источника питания с PFC. Помогло лечение путем вываривания блока на плите в тазике с гомеопатическим количеством соды (поскольку электролит - это в основном борная кислота).
До этого никакие "обливания" спиртом не помогали - плавали параметры. Причем не всегда сразу это проявлялось, а лишь по истечении произвольного времени.

В общем я думаю .. использовать вместо полевиков в цепи ОС операционника - сигнальные реле, благо такие у меня есть. они маленькие - чиповые. До 100МГц - можно будет скомпенсировать. Полевик слишком нелинейный в этом плане компонент.
Во всяком случае такое решение будет намного доступнее .. PGA
