ua4yhz пишет:

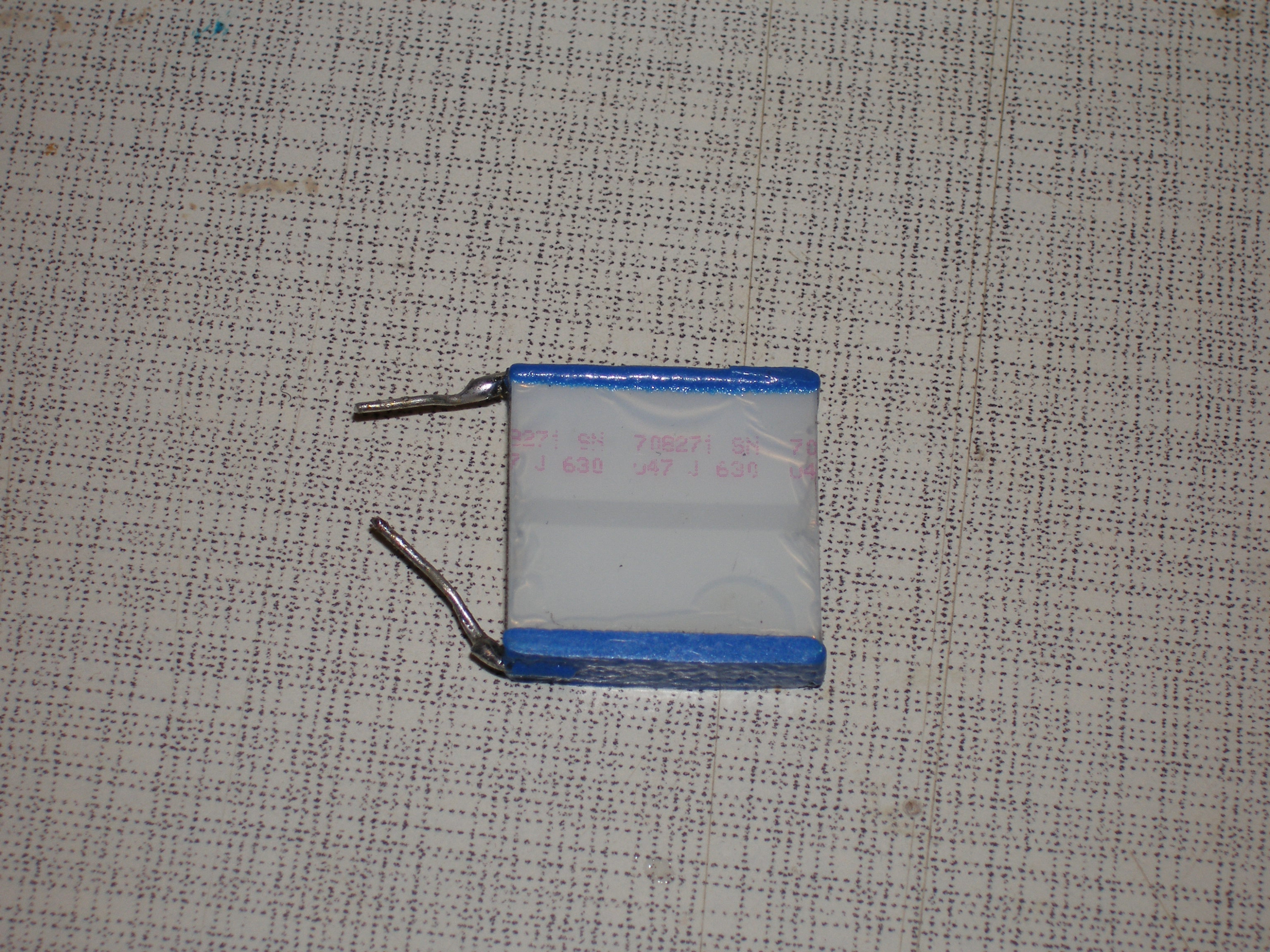

Converter пишет: Кстати, бывает пленка, по конструкции - точная копия многослойной керамики (и индуктивность соответственно). Я выпаивал такие:

Судя по синей оболочке это эпкос? Мы взамен эпкоса и вимы ставим фаратроник.

Бог их знает, логотипа на них нет. Обращают на себя внимание тем, что нет спиральной навивки обкладок.
Под синей краской - припой, соединение плоских пластинок-обкладок.

Converter пишет: Кстати, бывает пленка, по конструкции - точная копия многослойной керамики (и индуктивность соответственно). Я выпаивал такие:

Судя по фотке - это эпкос серии MKT. В принципе хорошие кондеры ( самыее бюджетные из хороших ), ток очень нежные ( не любят пайку 100 ватным нестаб. паялом )
lib.chipdip.ru/250/DOC000250761.pdf

with пишет: Судя по фотке - это эпкос серии MKT. В принципе хорошие кондеры ( самыее бюджетные из хороших ), ток очень нежные ( не любят пайку 100 ватным нестаб. паялом )
lib.chipdip.ru/250/DOC000250761.pdf

Да, по конструкции похожи. Только по вашей ссылке предел емкости - 0,022мкф х 630В, а эти 0,47мкф х 630В.
Вот, нашел что-то похожее у китайцев:
1. www.aliexpress.com/item/Original-for-EPC...ing/32367248103.html
2. www.aliexpress.com/item/2015-Bolsa-Blue-...nce/32460694873.html

Converter пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

with пишет: Судя по фотке - это эпкос серии MKT. В принципе хорошие кондеры ( самыее бюджетные из хороших ), ток очень нежные ( не любят пайку 100 ватным нестаб. паялом )
lib.chipdip.ru/250/DOC000250761.pdf

Да, по конструкции похожи. Только по вашей ссылке предел емкости - 0,022мкф х 630В, а эти 0,47мкф х 630В.
Вот, нашел что-то похожее у китайцев:
1. www.aliexpress.com/item/Original-for-EPC...ing/32367248103.html
2. www.aliexpress.com/item/2015-Bolsa-Blue-...nce/32460694873.html

Мы раньше их применяли в сварочниках, потом отказались, слишком нежные, чувствительны к температуре пайки.
www.platan.ru/cgi-bin/qwery.pl/id=936429944
Сейчас везде где есть необходимость ставлю MKP серию.

ua4yhz пишет:

with пишет: Мы раньше их применяли в сварочниках, потом отказались, слишком нежные, чувствительны к температуре пайки.
www.platan.ru/cgi-bin/qwery.pl/id=936429944
Сейчас везде где есть необходимость ставлю MKP серию.

По анализатору ссылку скинул в ЛС.Думаю купить себе просто готовую и настроенную плату и вместе с компом и дисплеем запихнуть в корпус.Цена просто платки 9 тыс.руб.Почитайте форум,посмотрите интерфейс програмки,конструкцию моста для измерения КСВ,антенн,затухания в кабеле.Продают вроде всё в комплекте + 2 аттенюатора.
Так же можно приобрести два комплекта на разные частоты.Например:
Первую от 0 до 300 МГц,вторую от 138 МГц до 4.4 ГГц,тем самым перекрыв все частоты от 0 до 4.4 ГГц.Материнскую плату можно взять промышленную с разьёмом LVDS,дисплеи разных диагоналей,не дорого полно на ebay-е.Если заказать пару корпусов токарю фрезеровщику,то получится не плохой прибор за относительно не большие деньжищи.Для полупрофессиональных характеристик придётся конечно же кое что переделать в платах анализаторов,но я думаю это не большая проблема.

ru.aliexpress.com/item/NWT500-0-1MHz-550...l?detailNewVersion=2
Мне бы подошло что то такое. Корпус сделать не проблема, куда интереснее узнать на чем он сбацан. Скорей всего перестраивающийся фильтр + ацп.
А вообще таки да, для настройки антенн -самое оно.

ua4yhz, этот прибор покаместь не у меня. Я просто пытаюсь оценить последствия такой покупки. Фирма в штатах, торгуют постоянно такой техникой, думаю, о встроенной функции калибровки они знают (тем более, раз умеют тест-репорт распечатать). Наверное не помогло это. Ремонтировать, пишут, не пытались. Это ответы на мои вопросы:
1. There are more errors which I can show you, ebay only allows 12 pictures per listing. Would you like me to send you a complete log of errors? I would need an email address to send them to.

2. No attempts were made to repair - it's not worth our time.

3. All parts are original to my knowledge.

Если у него один АЦП на все каналы с мультиплексором,то похоже в них дело.

Но ведь у каналов фокусы, похоже разнятся. Трудно поверить, что может быть один АЦП на такую скорость. Впрочем, все может быть, глядя на пропорциональное уменьшение семплов/сек.
А что может не хватать для счастья АЦП ?

ua4yhz пишет: Намёк понял,но скорее всего буду продавать.Из-за не достатка финансов всё жутко тормозиться.

Понимаю .. сам на макаронах живу

Потихоньку начинаю собирать комплектацию и доки под собственную "мэйнфраейм". Что то вроде мат платы, в которую будет устанавливаться различный довес.

ua4yhz пишет: И кстати здесь мало кого интересуют профессиональные приборы,здесь лампочка рулит,ну максимум осциллограф.

Да и я бы не назвал осциллографом те китайские мыльницы, рисующие все что угодно, вместо истинного сигнала.

ua4yhz пишет: Для действительно хорошей опоры лучше применить рубидий или OCXO синхронизированный по спутникам GPS.Отдельно, любой генератор OCXO имеет выбег частоты при прогреве и точность установки частоты +- 2-5 Гц.Придётся подстраивать его частенько.
Я брал такой: *http://www.ebay.com/itm/111514491254?_trksid=p2057872.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT*
На Али он тоже есть,чуточку по дороже .Только один нюанс,у него меандр на выходе.Мне он подошёл только потому,что я применил ФАПЧ для подстройки других опорников как по частоте,так и по фазе.
Планирую получить такой же прибор как вот этот: printsip.ru/cgi/shop/item/CH1-2010 только ценой в 10 раз меньшей и без опоры 1 МГц (не нашёл OCXO опорного генератора на эту частоту).

ru.aliexpress.com/item/GPS-Disciplined-C...62,searchweb201560_4 фактически тот же ценник.
Мне бы хватило ..для моих взбрыков и 5ppm, в общем то для калибровки.
А в целом буду брать курс на эту цацку ..
ru.aliexpress.com/item/NWT500-0-1MHz-550...ble/32339357671.html опосля вот этой
ru.aliexpress.com/item/Free-Shipping-LVD...-fpga/793367437.html
По последней ссылке- это ПЛИС ( программируемые логические ячейки ), хорошо нафаршированная плис. На её основе планирую делать свое. У меня в загашнике есть жмень АЦП на 200МГц и 100МГц , и еще жменька 16\24битных дельта-сигма - эти отлично бы пошли для работы с ЕКГ.
Вот примерно так.
В целом по нашим делам ( СЕ-шных ) планирую заняться мотором ближе к лету, для комфортных занятий надо закупить жмень датчиков тока - ACS758LCB. Сотоварищ предлагает заняться электромобильной техникой.
С пятого фланга, еще местные авиамоделисты надеяться что я им антенки для телеметрии хорошие сбацаю.. и автопилот простой напишу, а как тут сбацаешь без ананизатора или импровизированного КСВ метра.
Оттаки дела.

Converter пишет: Та че там учить, жмешь и все
А если серьезно, гайдов по нету полно, а будут конкретные непонятки, спрашивай. Лучше в личку.

Поздравляю с покупкой !
