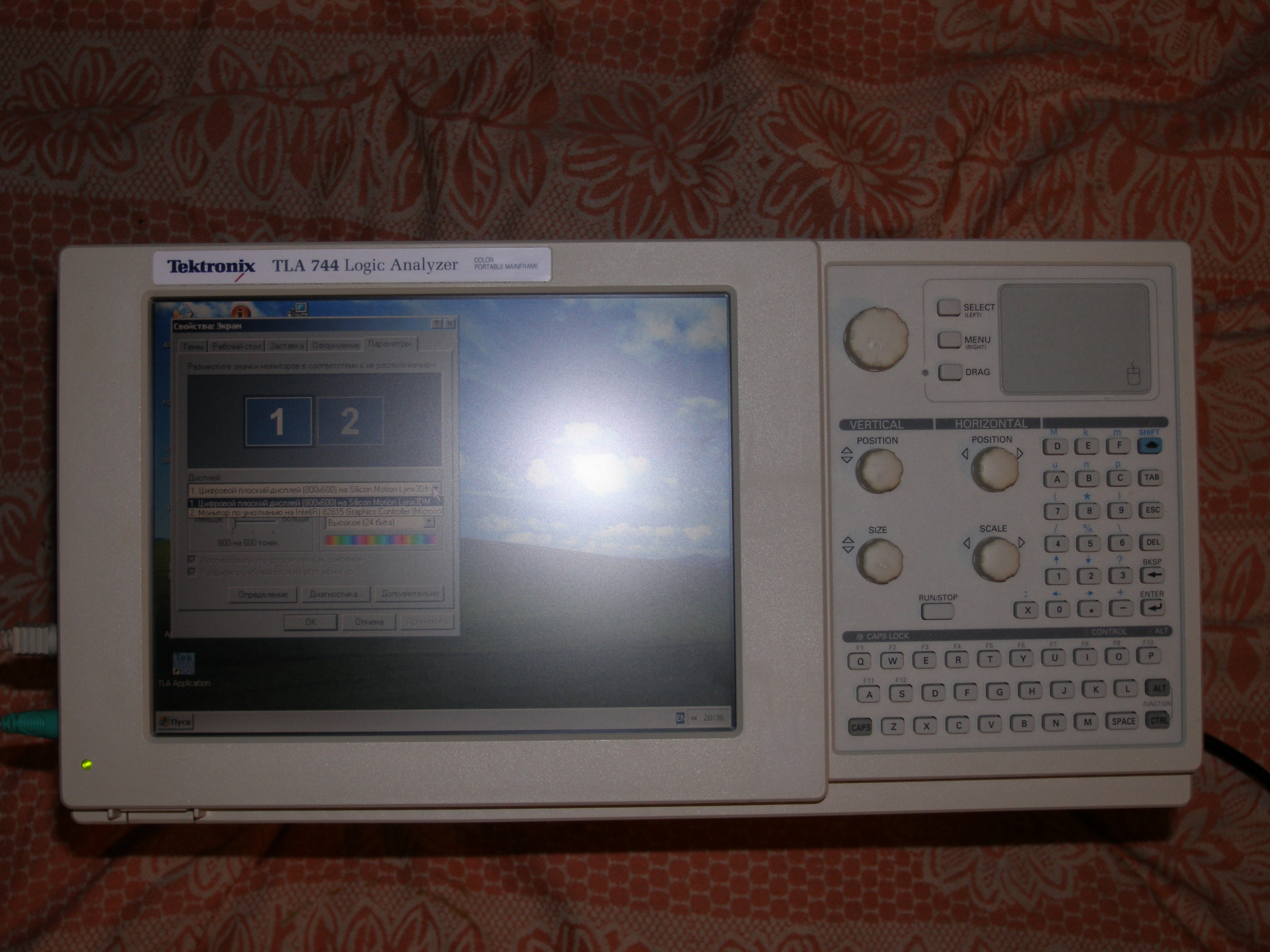

Далее приступаем к дисплею. На вторичном рынке представлено достаточно много матриц 10,4" из старых ноутбуков, причем продаются они очень недорого 5-20 $.
Единственная проблема здесь - это работа этих матриц с интерфейсом lvds, в то время, как Tektronix TLA используют ttl видеовыход. Но, при особом терпении, наверное можно отыскать и матрицу с ttl входом.

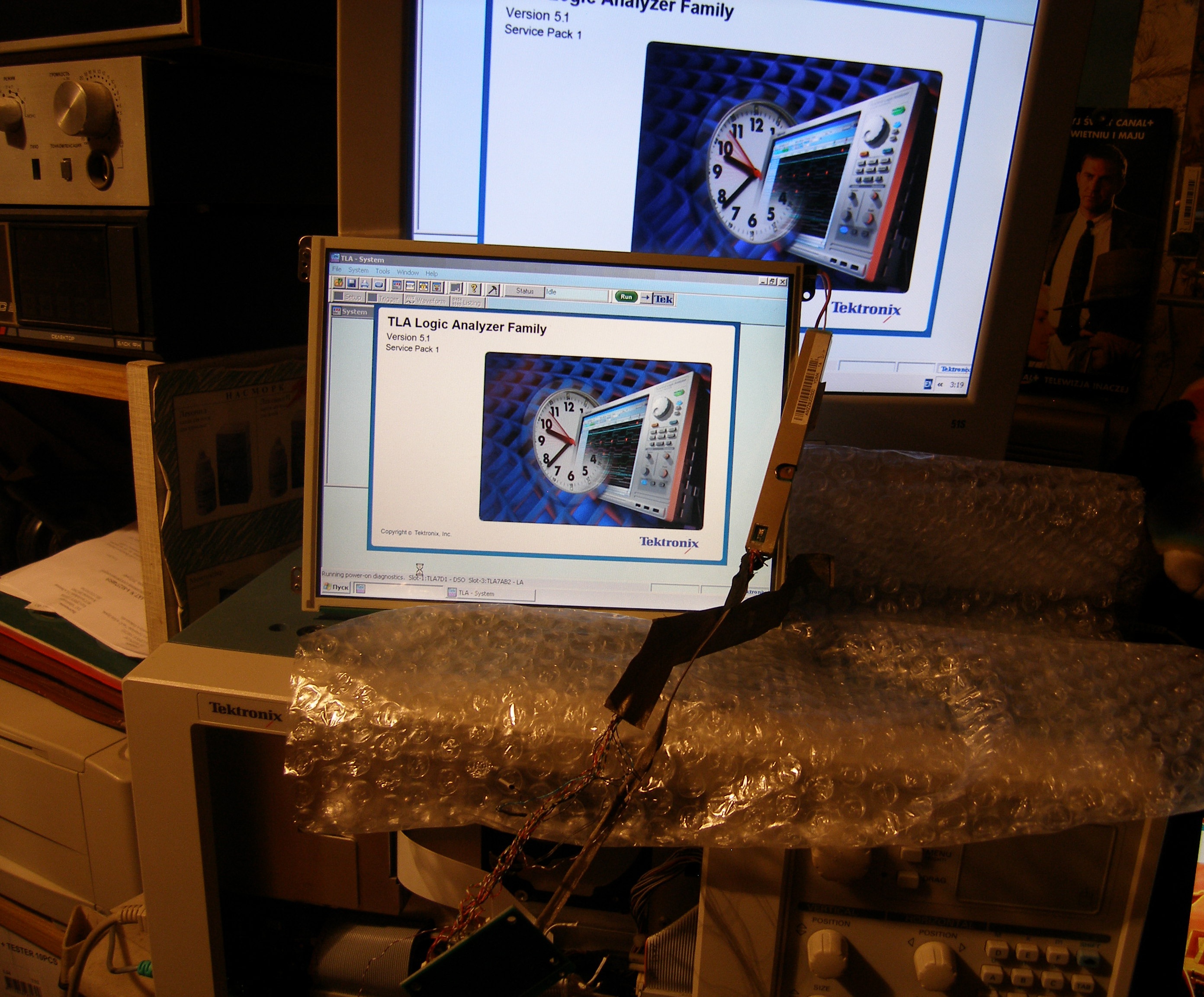

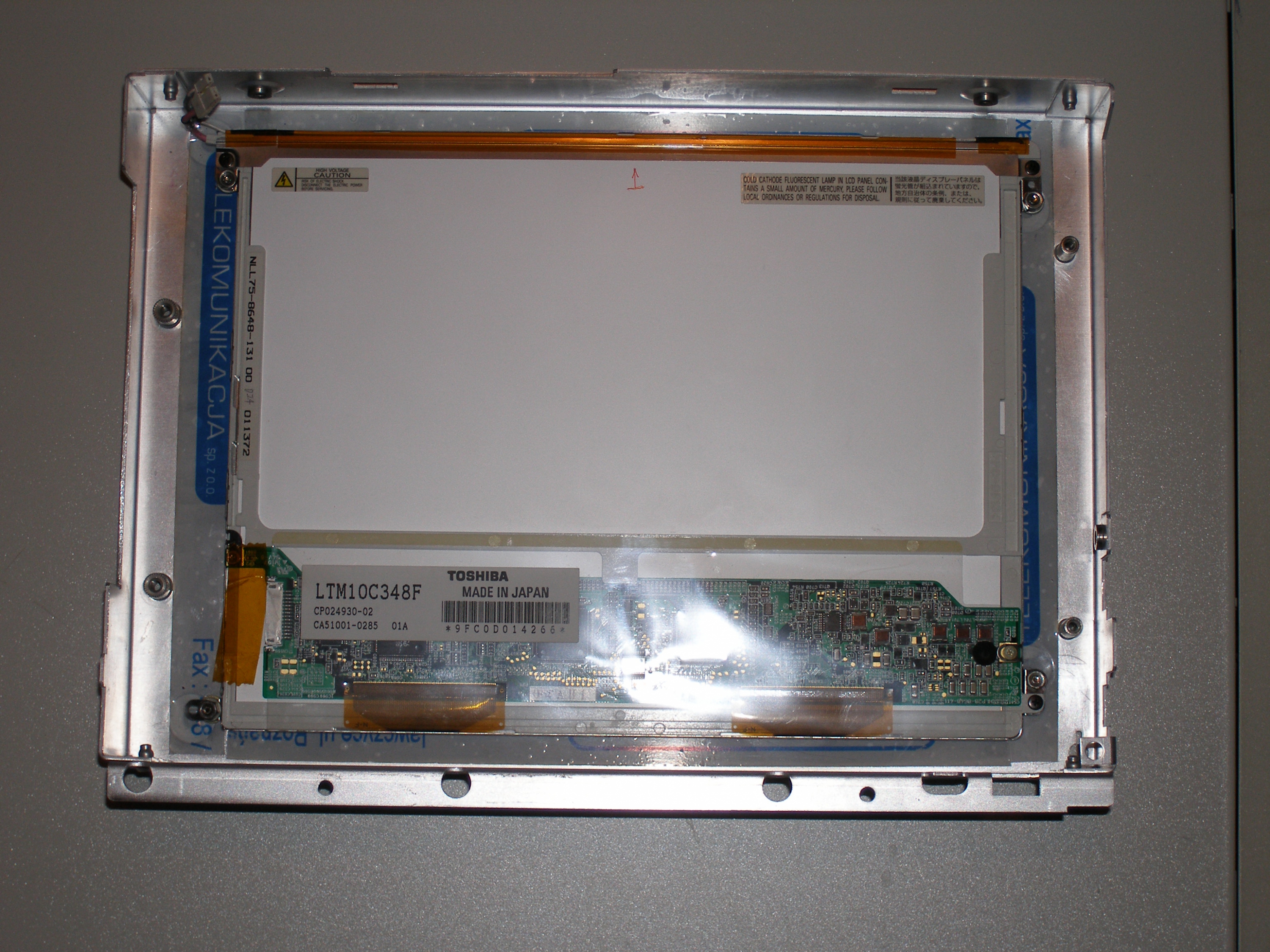

Я пошел иным путем: была приобретена матрица LTM10C348F - 10,4" 800х600 из ноутбука Fujitsu LIFEBOOK B2154. А так же была приобретена через интернет плата конвертера TTL/LVDS ID250 ($12.00), собранная на чипе SN75LVDS83 (ibt.ca/v2/items/id250/index.html).
Дальше - дело техники, важно сделать правильно распиновку (сверяя с датшитом), и, как говорится : данное устройство в наладке не нуждается
Однако если есть желание и возможность изготовить плату самому, то проще купить по объявлениям модуль скаллера от старого LCD монитора - там такие микросхемы распаяны по 1-3 шт. Я (на всякий случай) купил такую плату с 3-мя lvds контроллерами за 2,5$.
Плата lvds-конвертера была установлена в отдельный экранированный корпус, хотя никаких наводок, или искажений не было замечено и без этого.

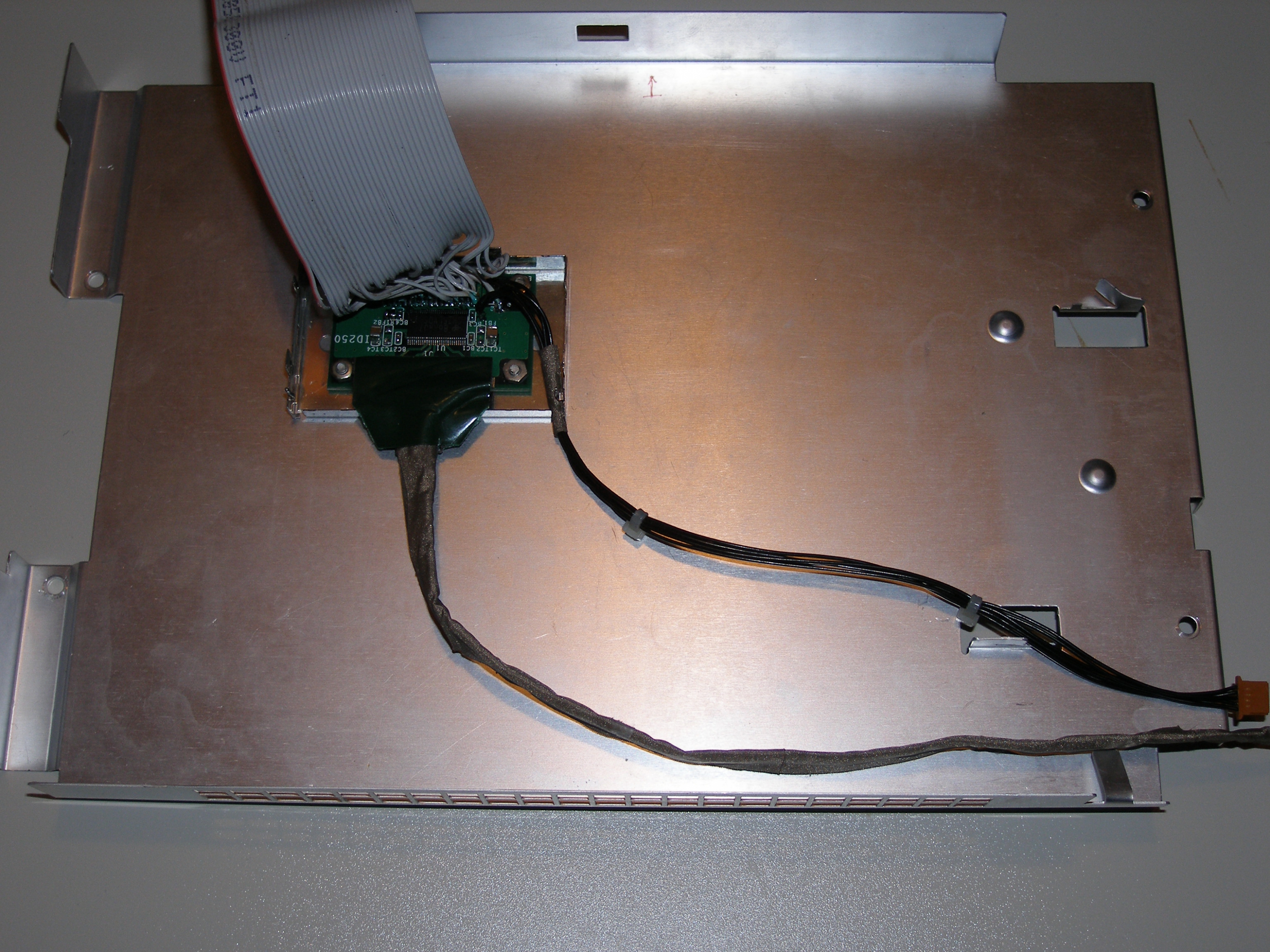

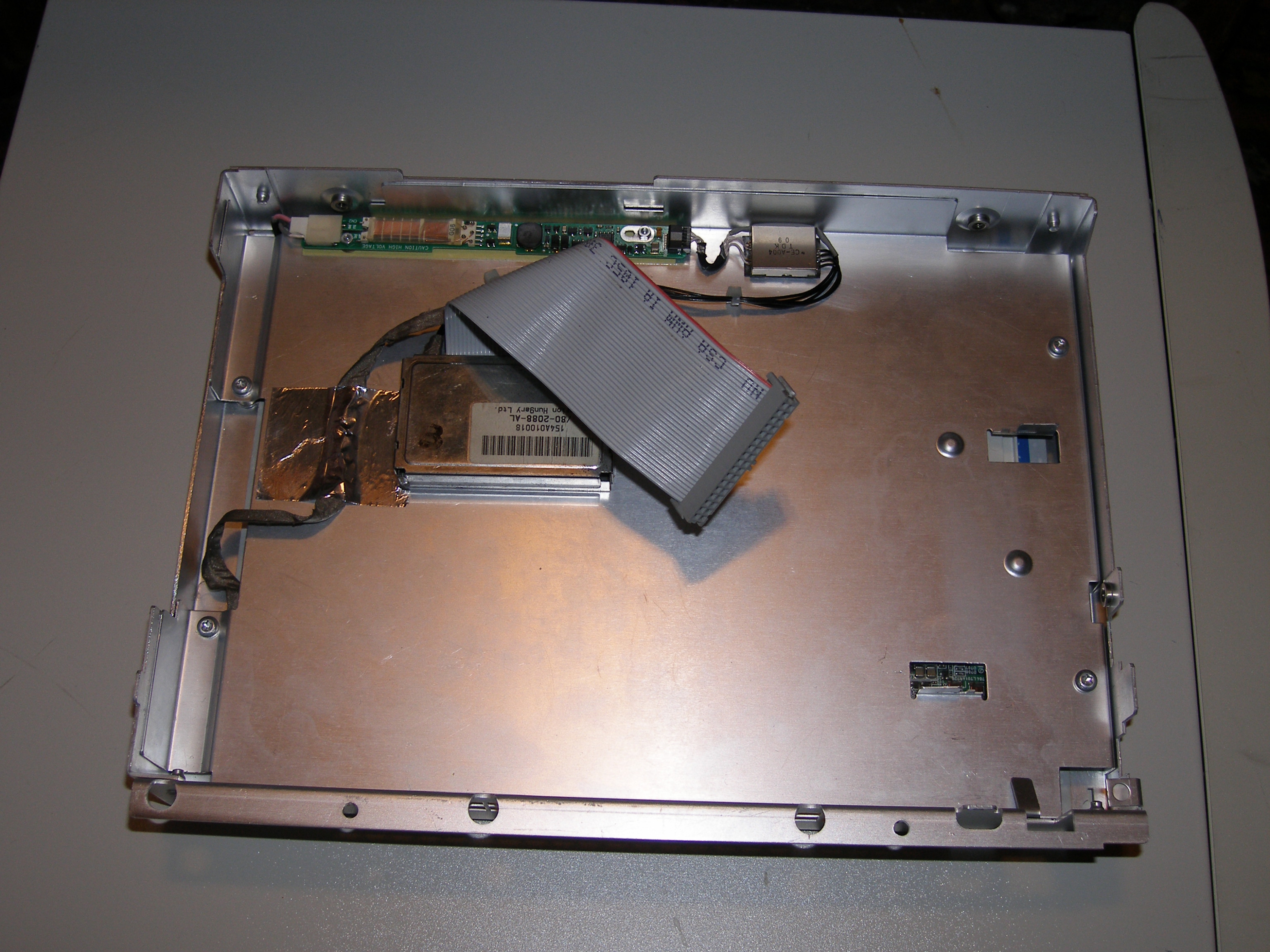

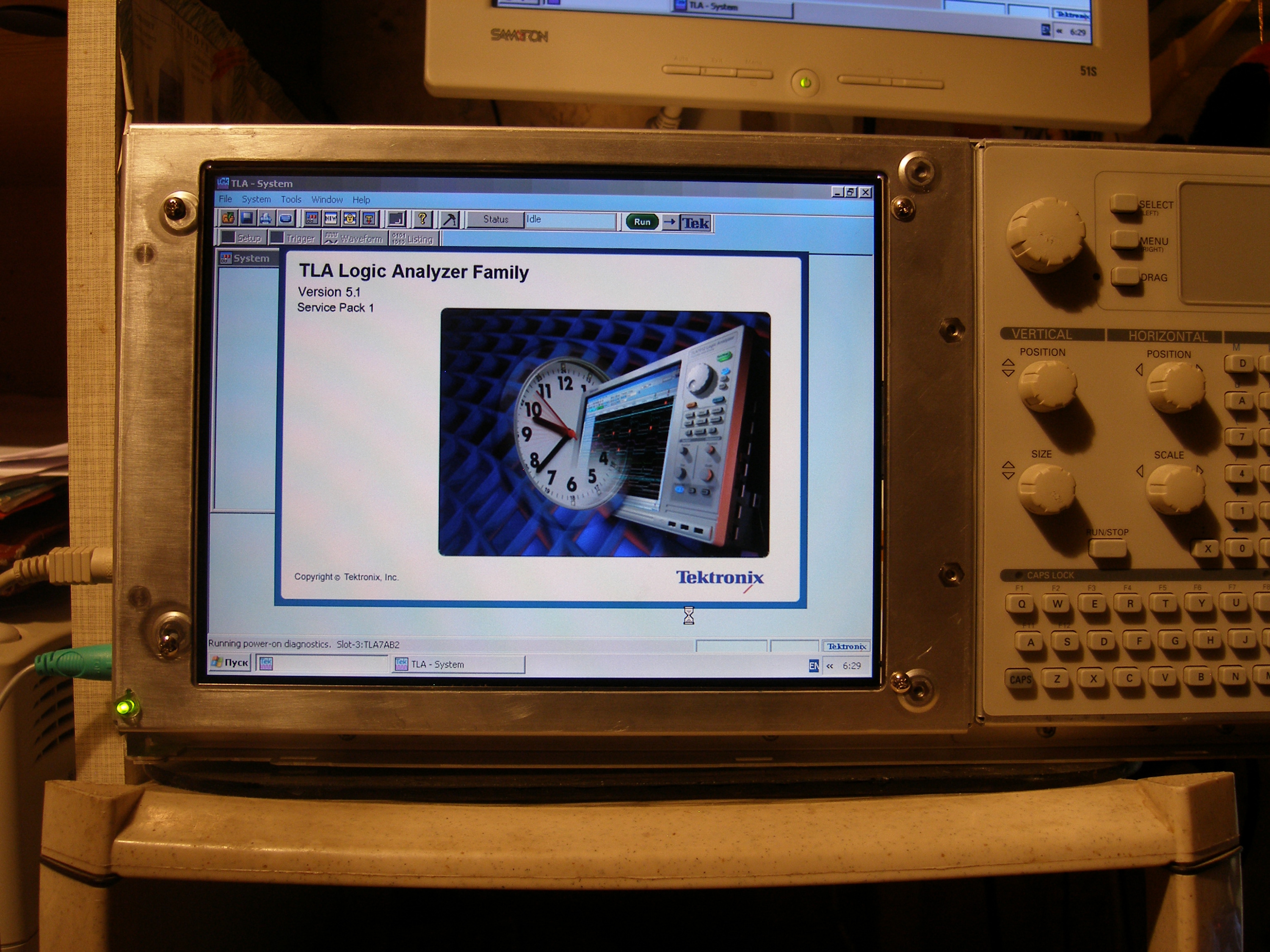

Родной инвертор от ноутбучной матрицы установлен на 2-х стоечках непосредственно возле выводов лампы матрицы.
Продолжение следует.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
ЧАСТЬ 3 (заключительная)
Теперь нам осталось закончить работу по материнской плате.

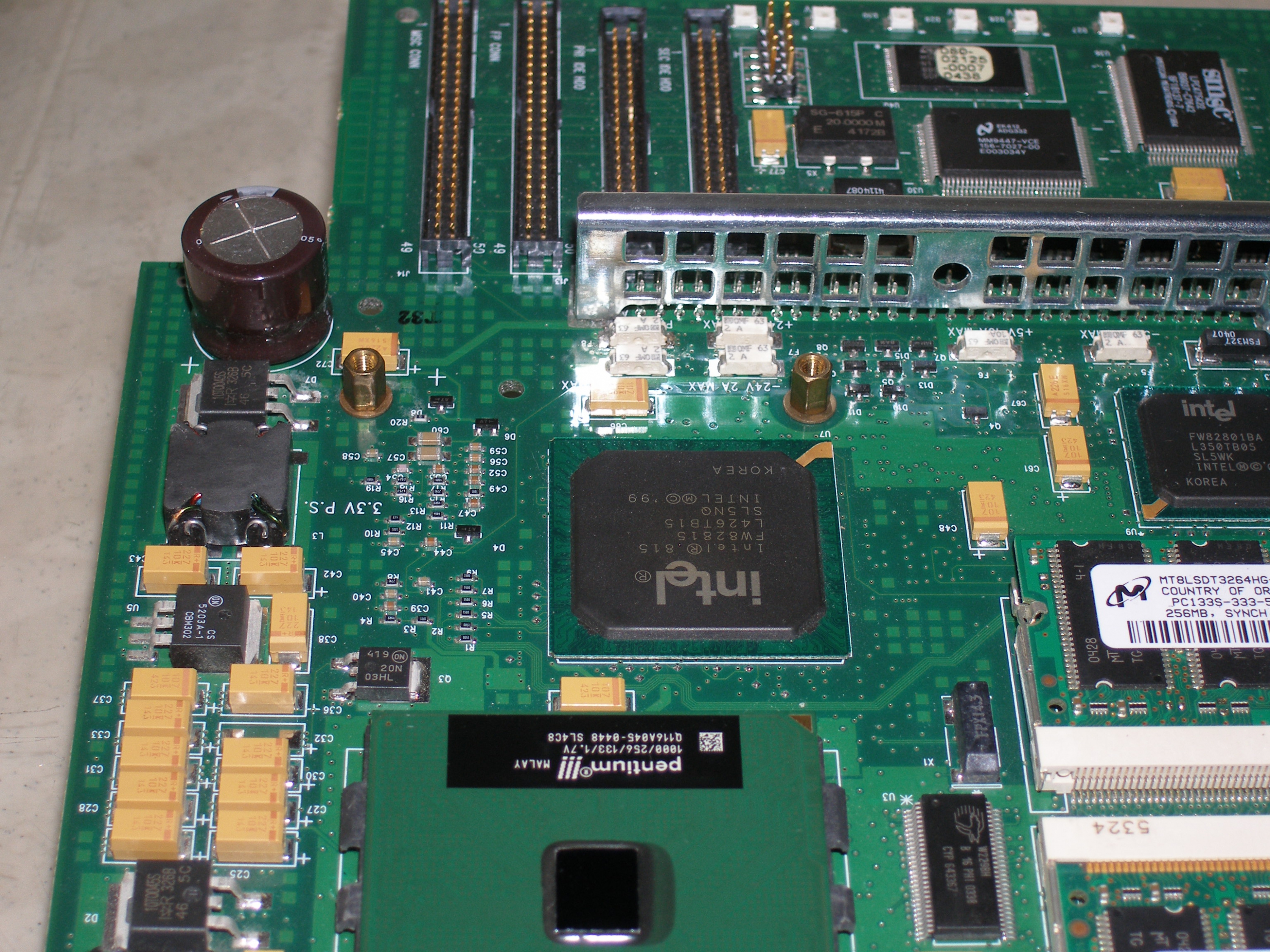

Как я уже сообщал, материнская плата в модуле для майнфрейма TLA721 ничем не отличается от той, что стоит в TLA715, но на процессор установлен высокий радиатор с кулером. А в нашем настольном корпусе мы можем себе позволить только низкопрофильный радиатор, с высотой не более 12-14мм. Т.е. по форме он должен быть не в высь, а в ширь. И именно такой низкопрофильный радиатор с пассивным охлаждением и устанавливает изготовитель в TLA715.

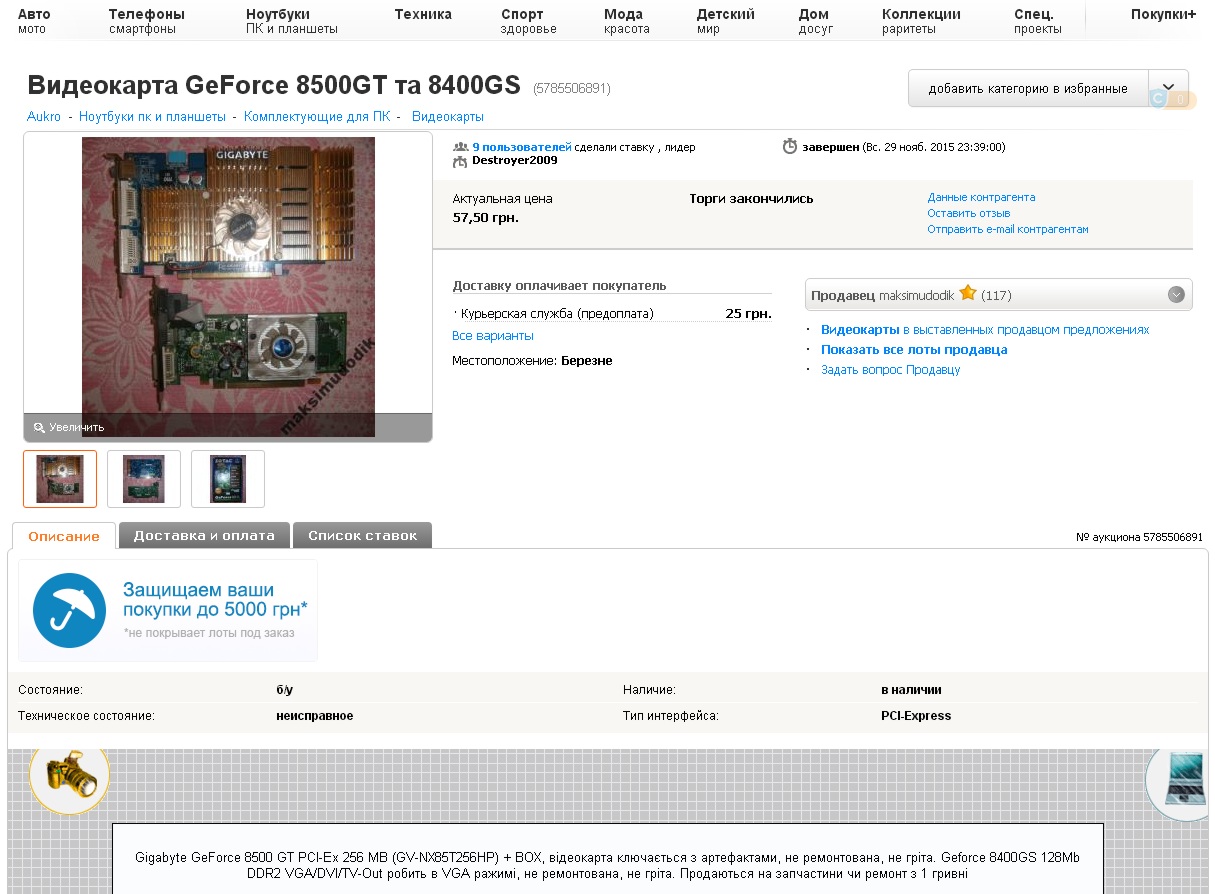

В качестве донора радиатора я приобрел неисправную видеокарту за 2$:
Так же мне понравилась мысль применить активное охлаждение, поскольку планируется использовать более быстрые процессоры, чем штатный. Но в этой видеокарте применялся 2-х проводный вентилятор, в то время, как материнская плата обеспечивает и контроль за оборотами. Поэтому был найден так же донор для 3-х проводного вентилятора.

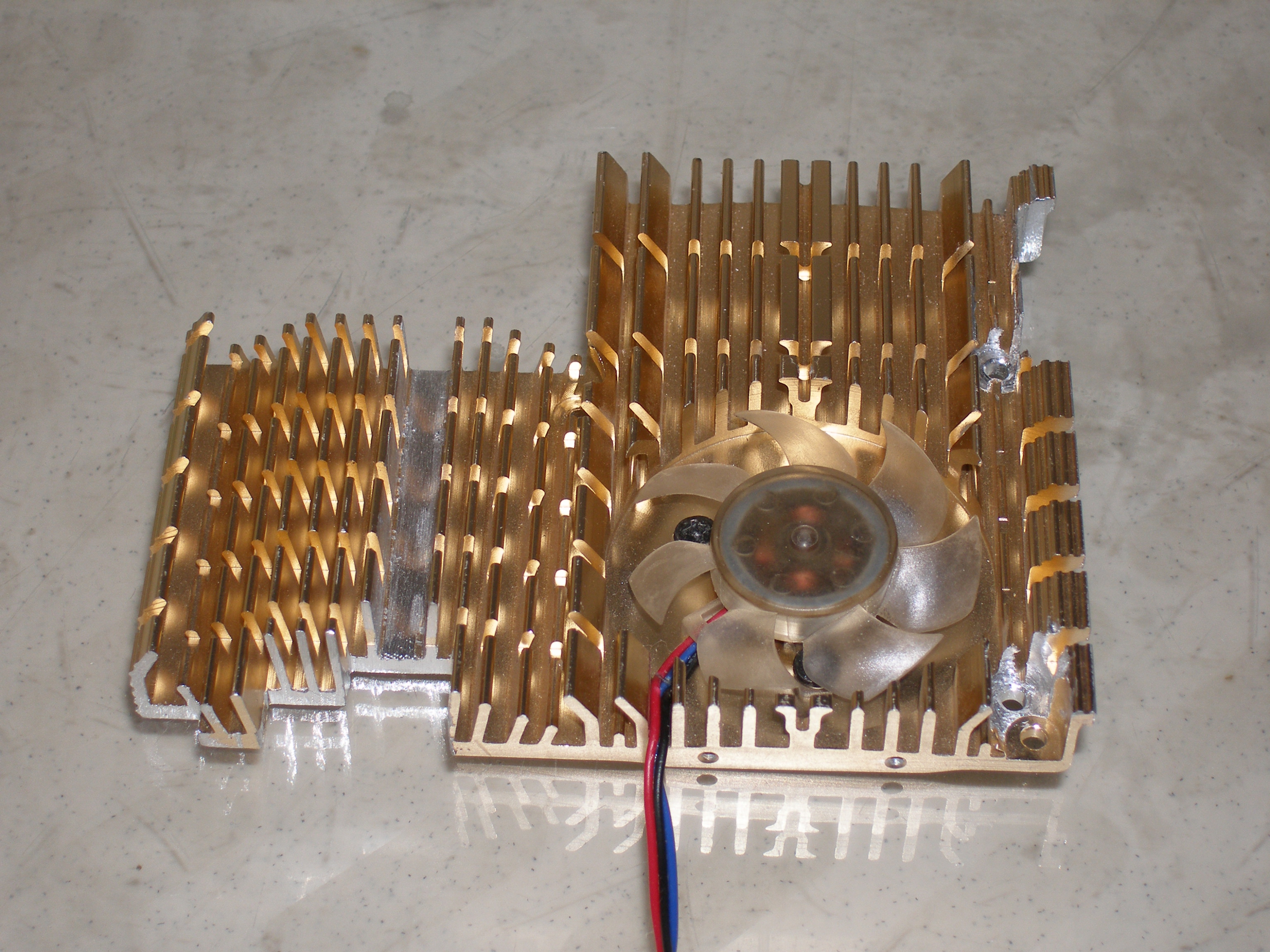

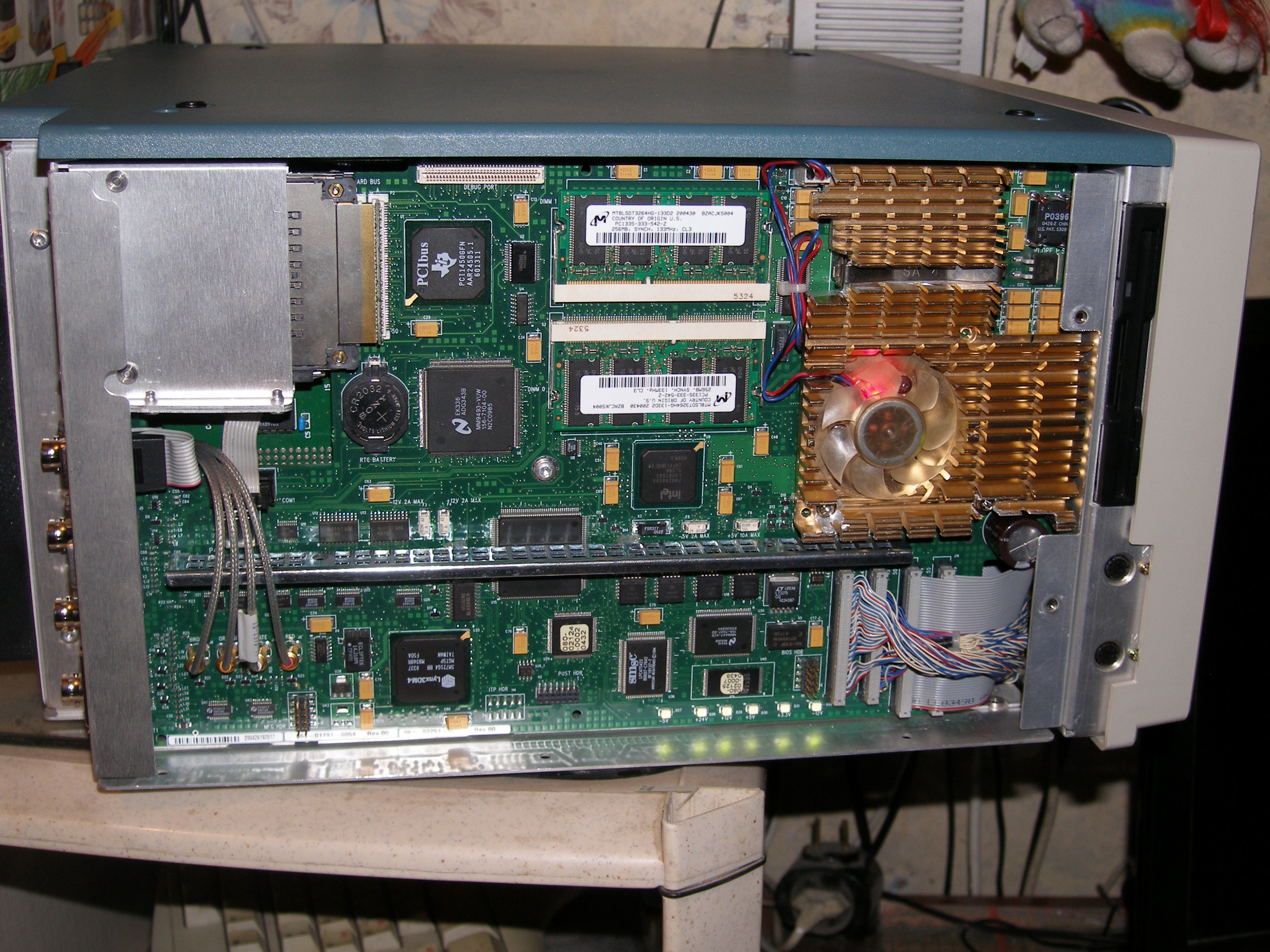

Дальше следует продолжительная работа с напильником, болгаркой, фрезами-шарошками, чтобы подогнать размер и крепление радиатора. Впрочем, смотрите на фото:
Крепление двумя дополнительными винтами - скользящее, только в поперечной плоскости, дабы не создавать перекос и не нарушать прилегание радиатора к плоскости процессора. Радиатор надежно прижат пружинящей скобой, которая перенесена со старого высокого радиатора.
Так же с обратной стороны радиатора необходимо сделать выборку, чтобы он не упирался в корпус дросселя на плате.

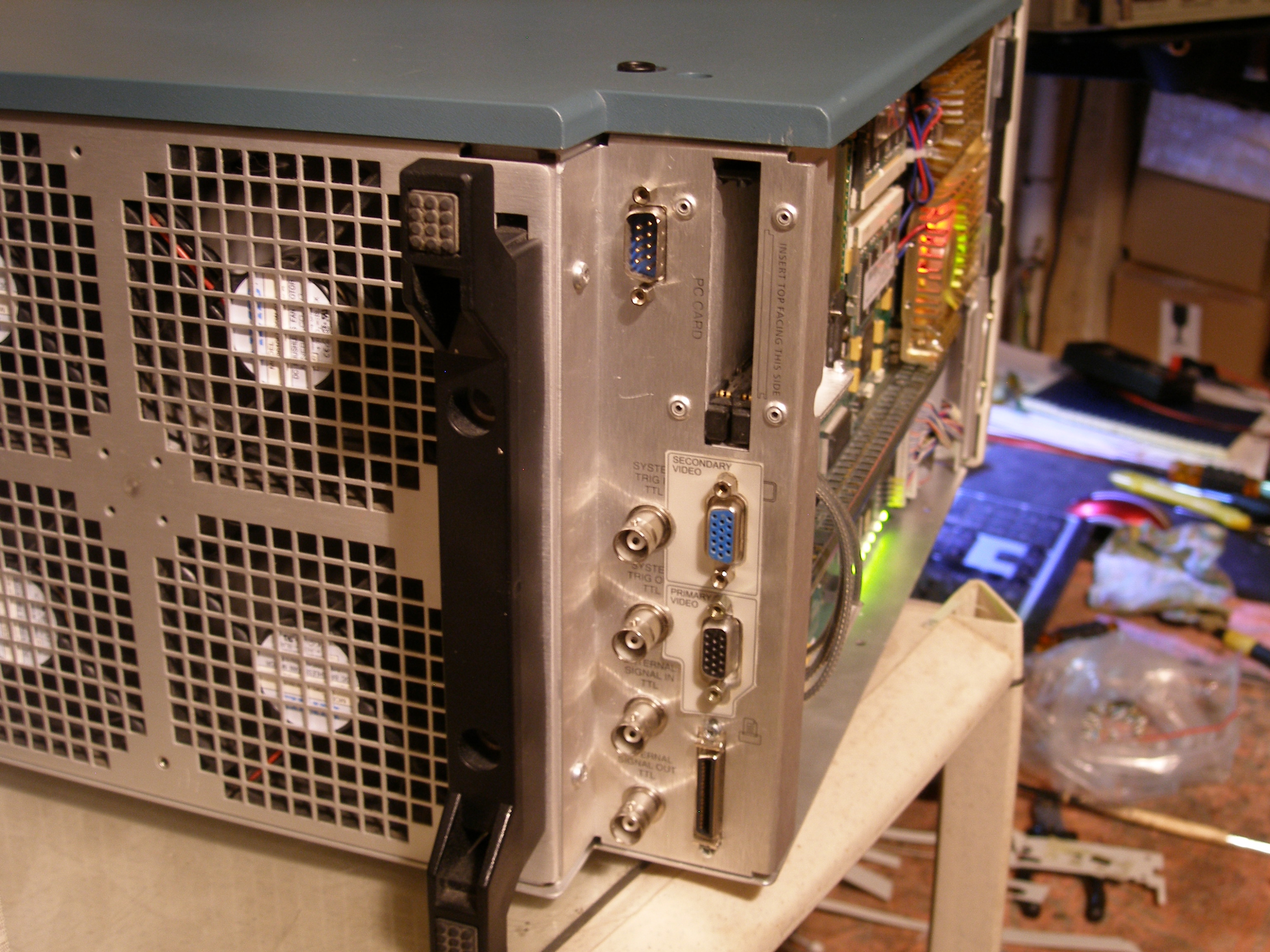

Осталась проблема с несоответствием расположения проемов в задней панели.

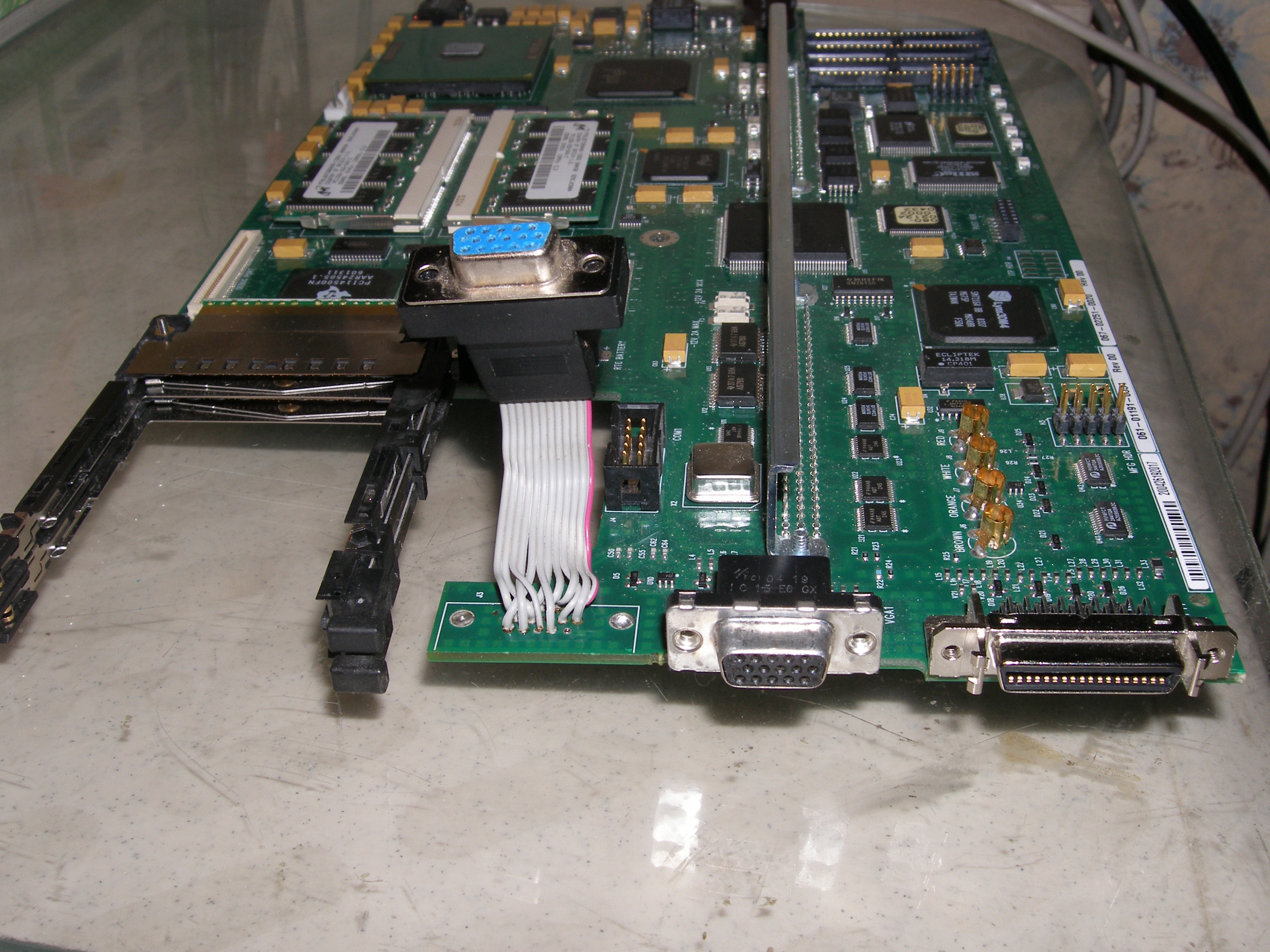

Наиболее несоответствующее по расположению гнездо второго VGA-выхода было перенесено на гибкий шлейф.
Этот шлейф с распаянным гнездом был снят в готовом виде с донорской неисправной видеокарты (его видно на фото выше), так что не составило особого труда его припаять вместо оригинального.

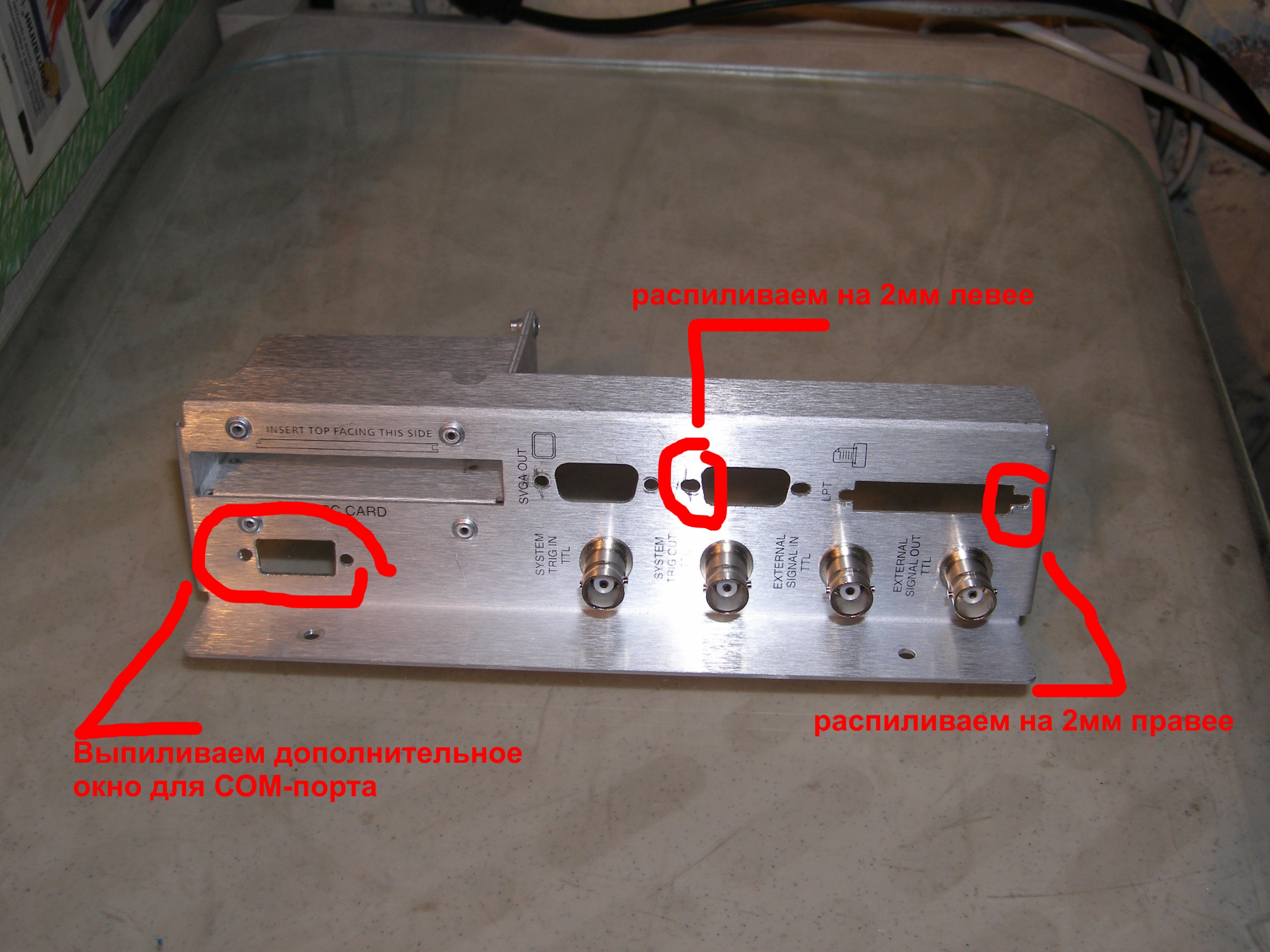

Оставшиеся 2 гнезда смещены всего лишь на 1,5-2 мм, что несложно поправить напильнком. Так же нужно сделать проем для еще одного гнезда - СОМ-порта, который раньше располагался на месте гнезда 2-го монитора:

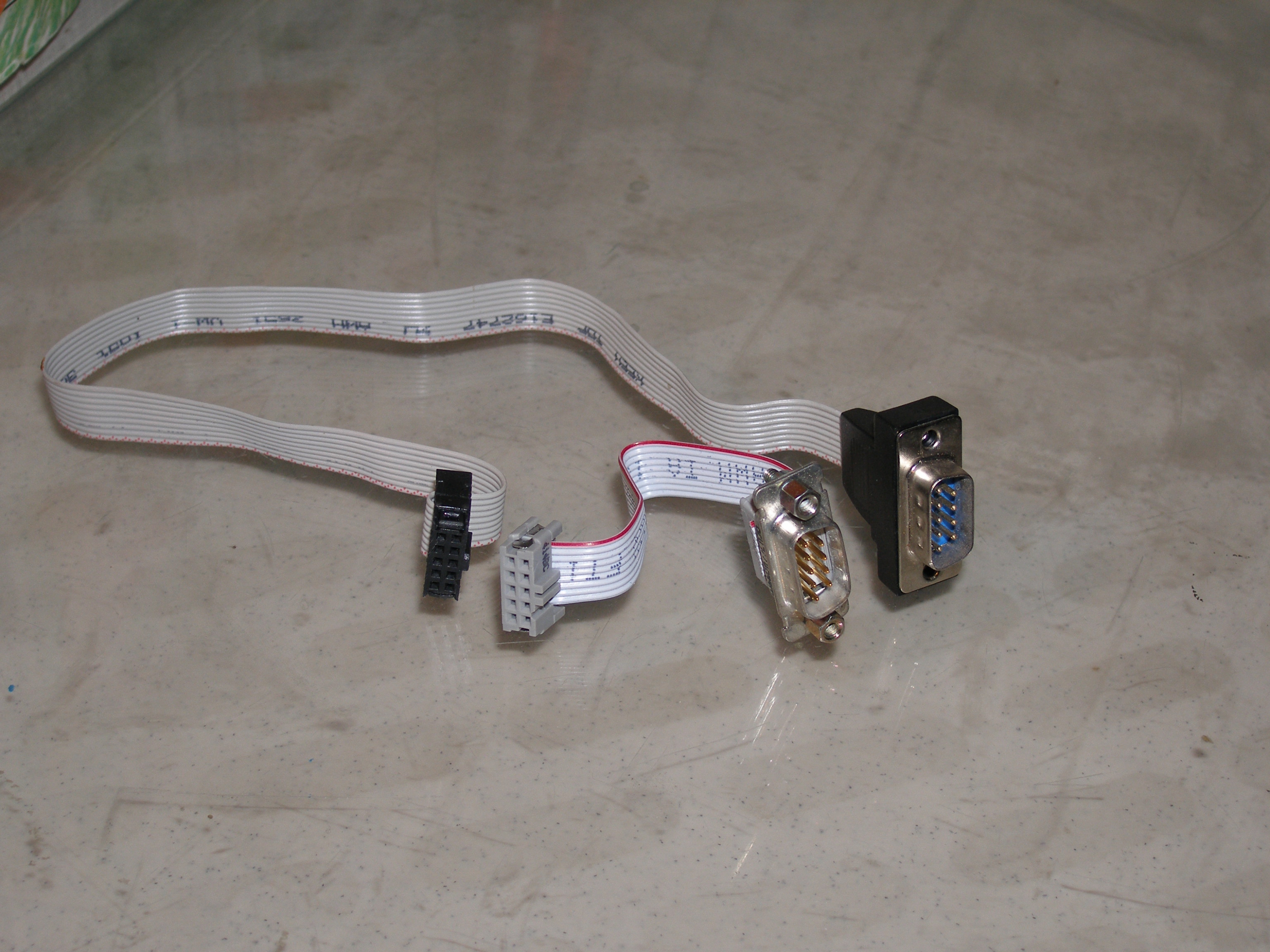

Для него я так же использовал готовый СОМ-шлейф от материнской платы старого компьютера, который более длинный, чем Tektronix-а.

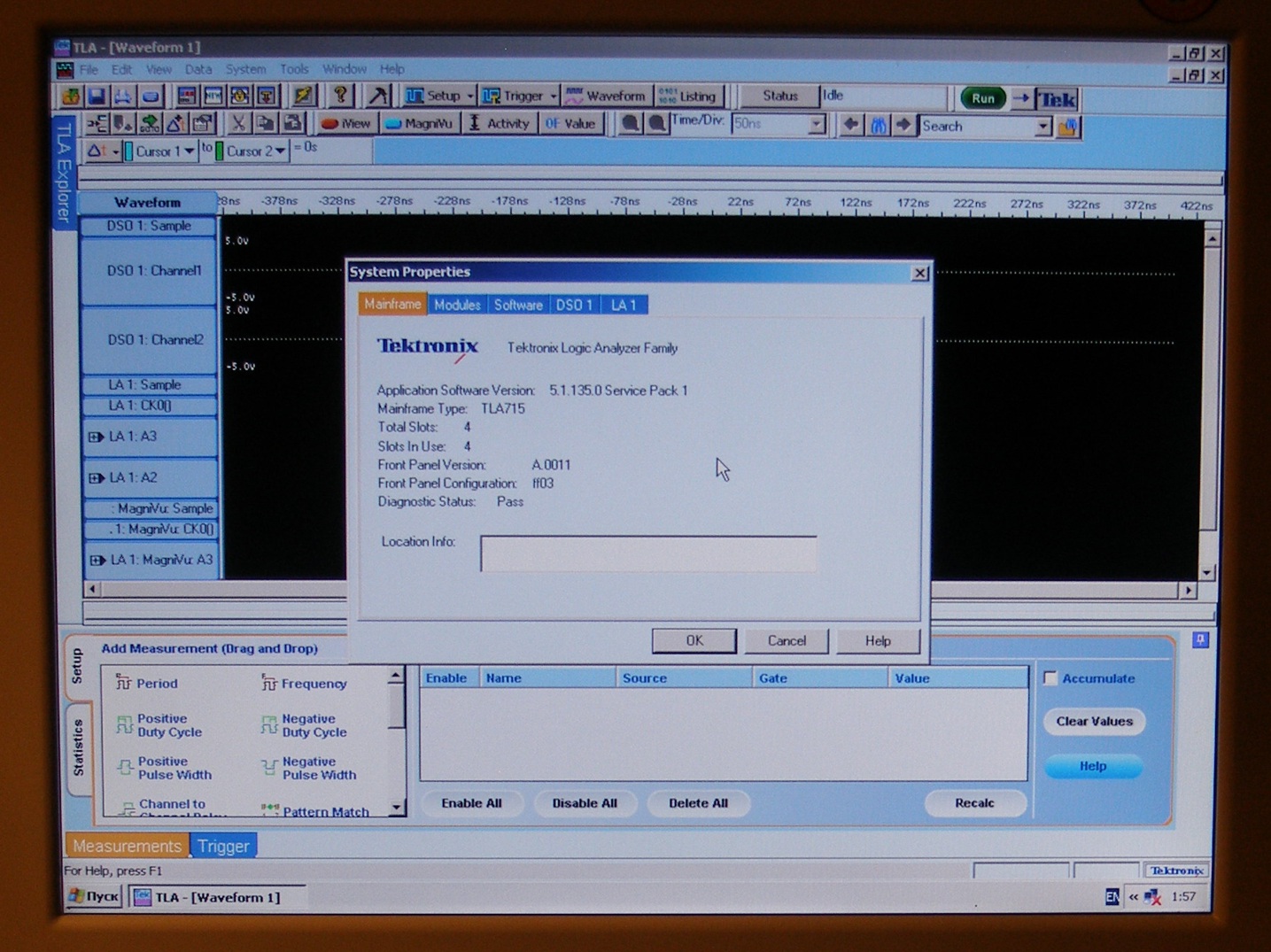

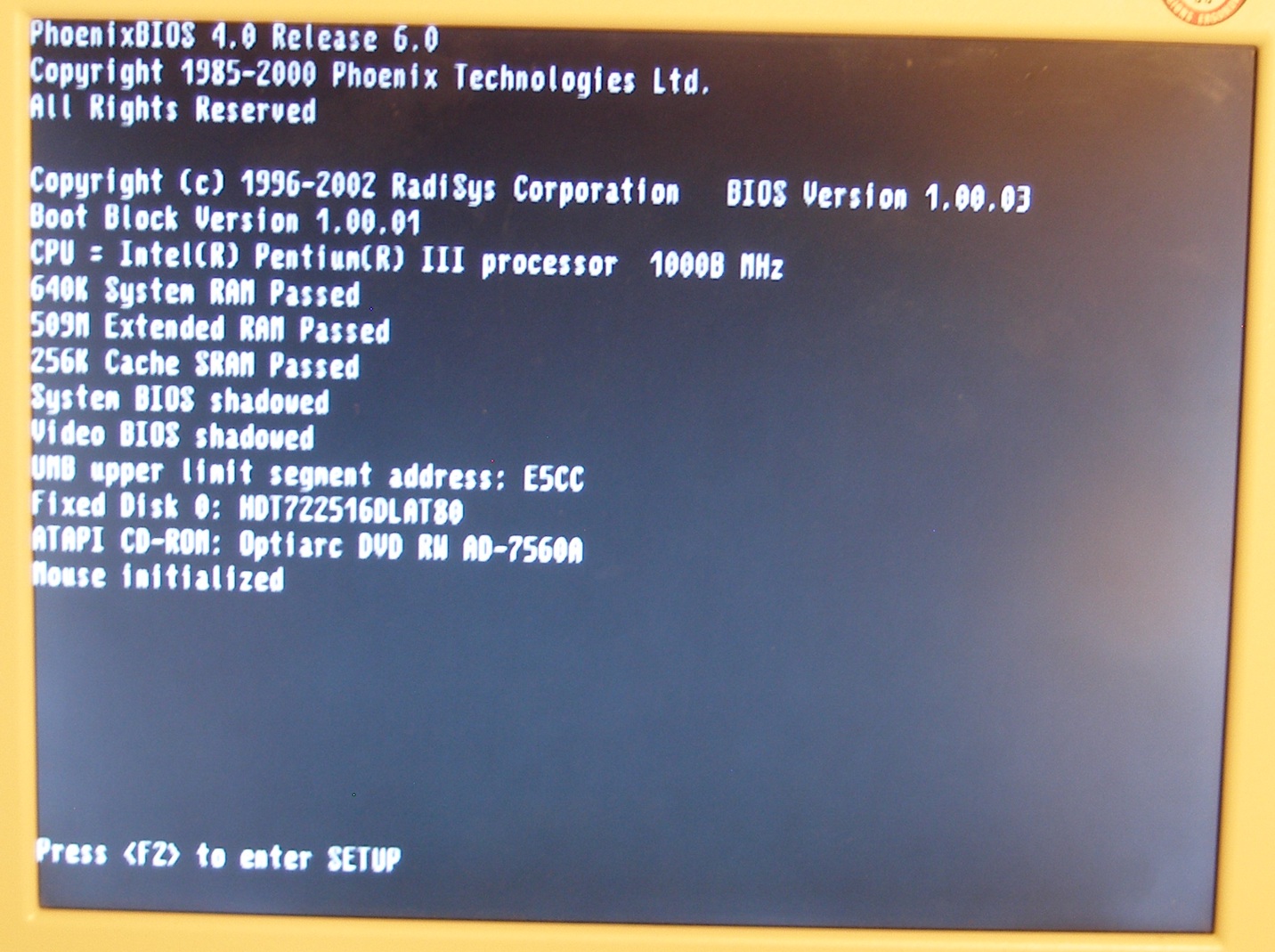

Вуаля. Финиш.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

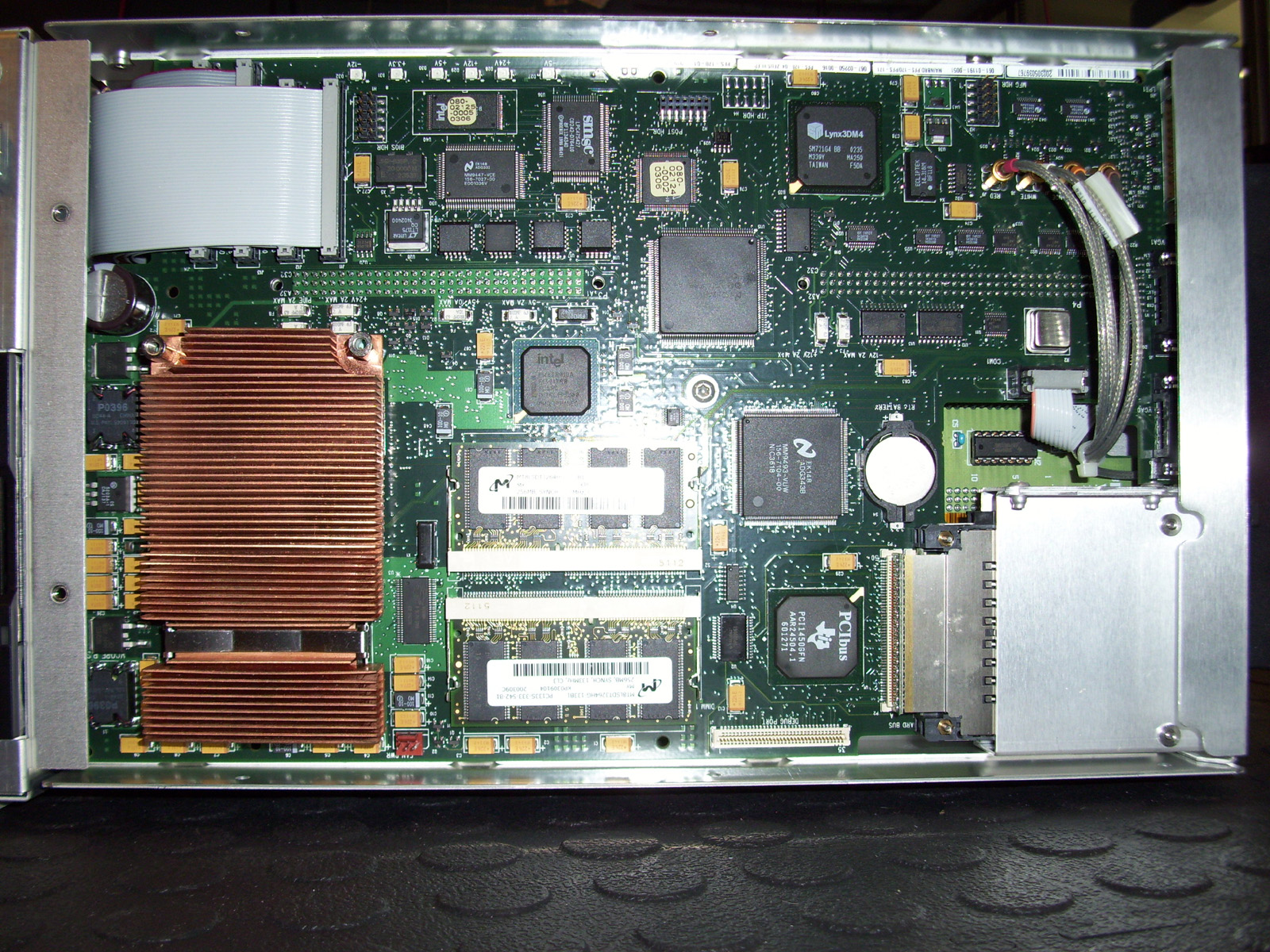

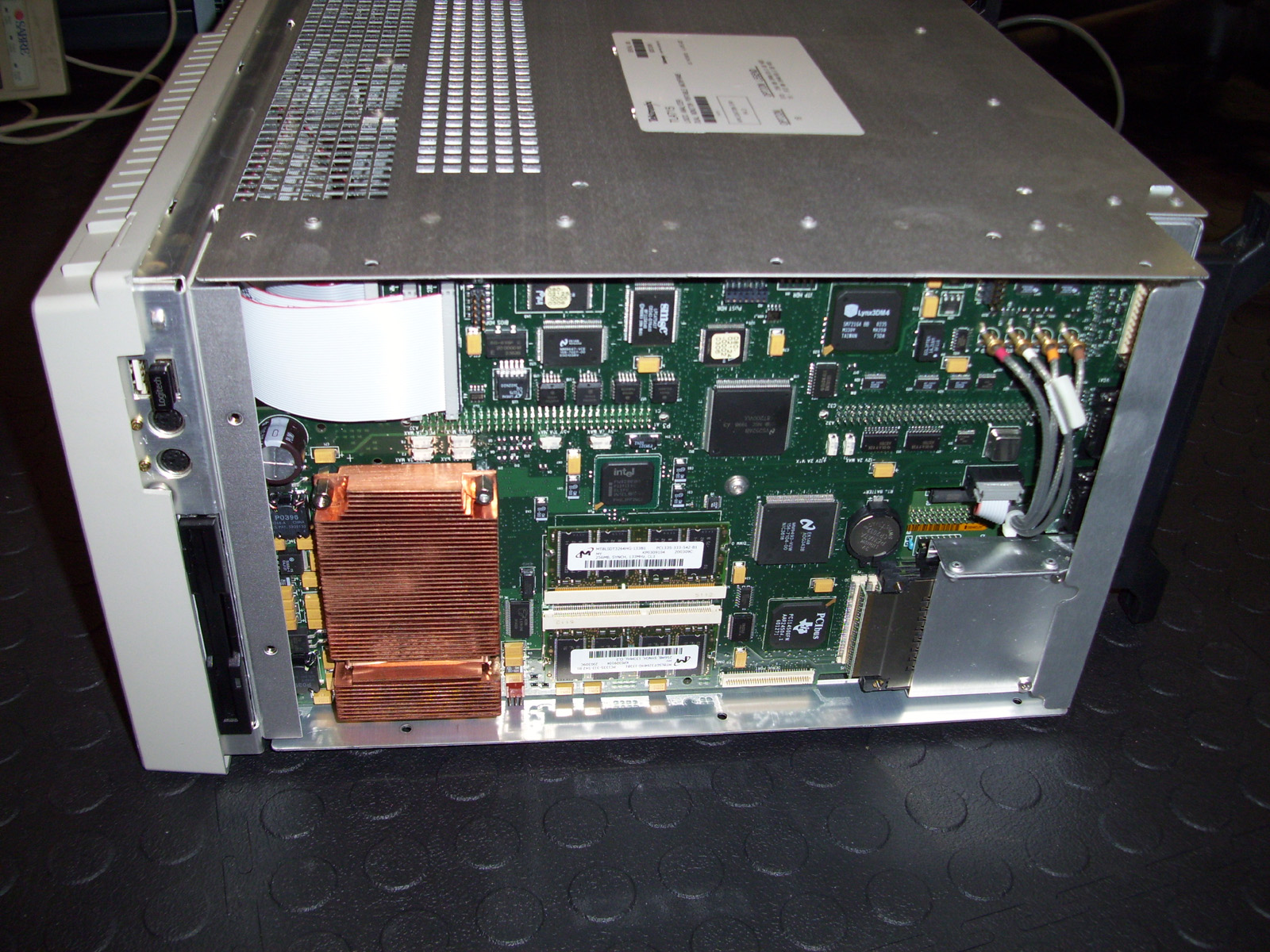

Дело в том, что если пытаться ставить его вместе с вентилятором он у вас будет выше 14мм. А если ставить без вентилятора, тогда у него площадь должна была бы быть в 3 раза больше. Вот, как это выгдядит в оригинальном TLA715:ua4yhz пишет:
У меня есть низкопрофильный радиатор,полностью медный,правда от Р-4.Converter пишет: Так же мне понравилась мысль применить активное охлаждение, поскольку планируется использовать более быстрые процессоры, чем штатный. Но в этой видеокарте применялся 2-х проводный вентилятор, в то время, как материнская плата обеспечивает и контроль за оборотами. Поэтому был найден так же донор для 3-х проводного вентилятора.
Дальше следует продолжительная работа с напильником, болгаркой, фрезами-шарошками, чтобы подогнать размер и крепление радиатора. Впрочем, смотрите на фото:
Крепление двумя дополнительными винтами - скользящее, только в поперечной плоскости, дабы не создавать перекос и не нарушать прилегание радиатора к плоскости процессора. Радиатор надежно прижат пружинящей скобой, которая перенесена со старого высокого радиатора.
Так же с обратной стороны радиатора необходимо сделать выборку, чтобы он не упирался в корпус дросселя на плате.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

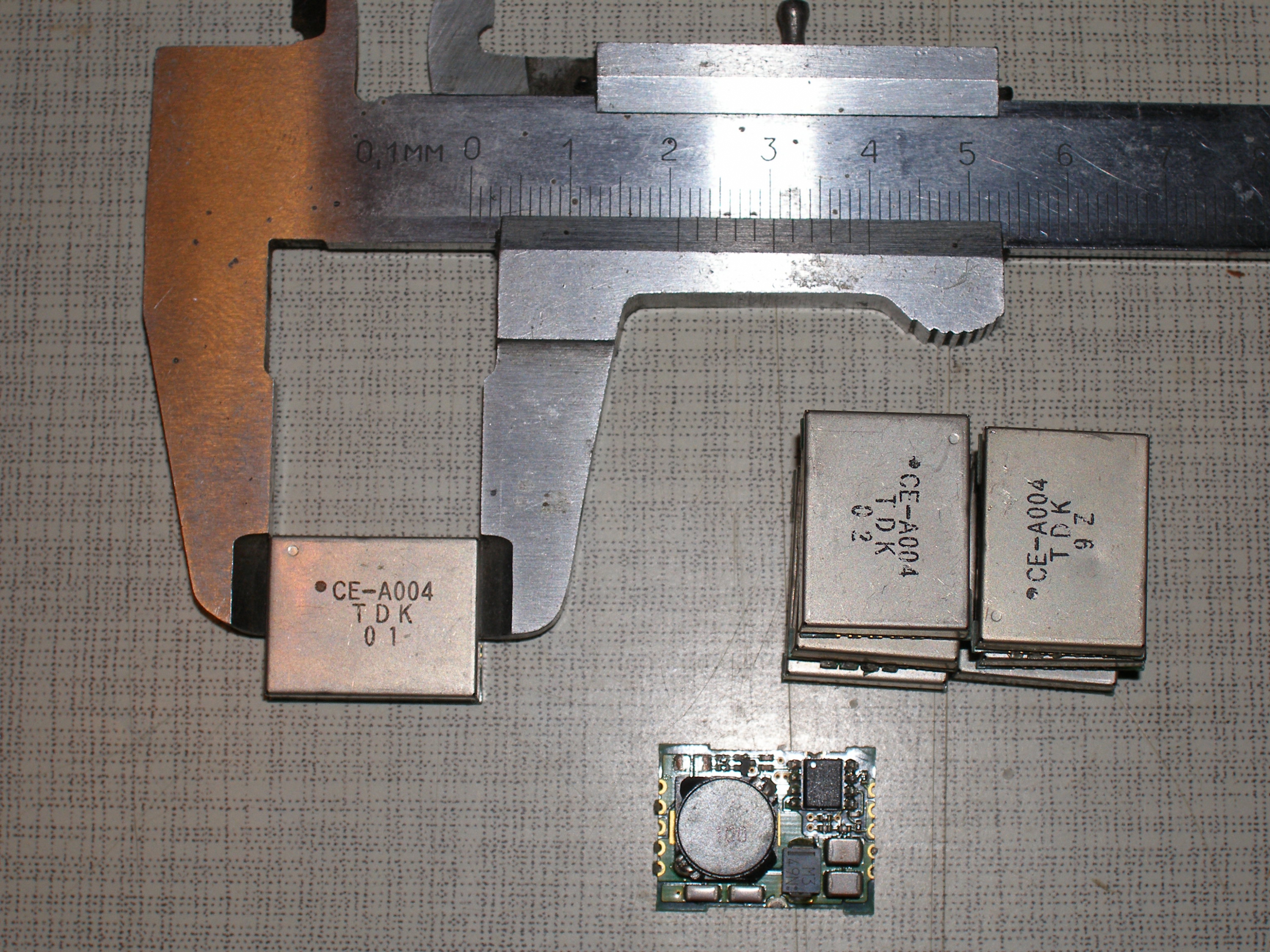

2-3А, в экране.

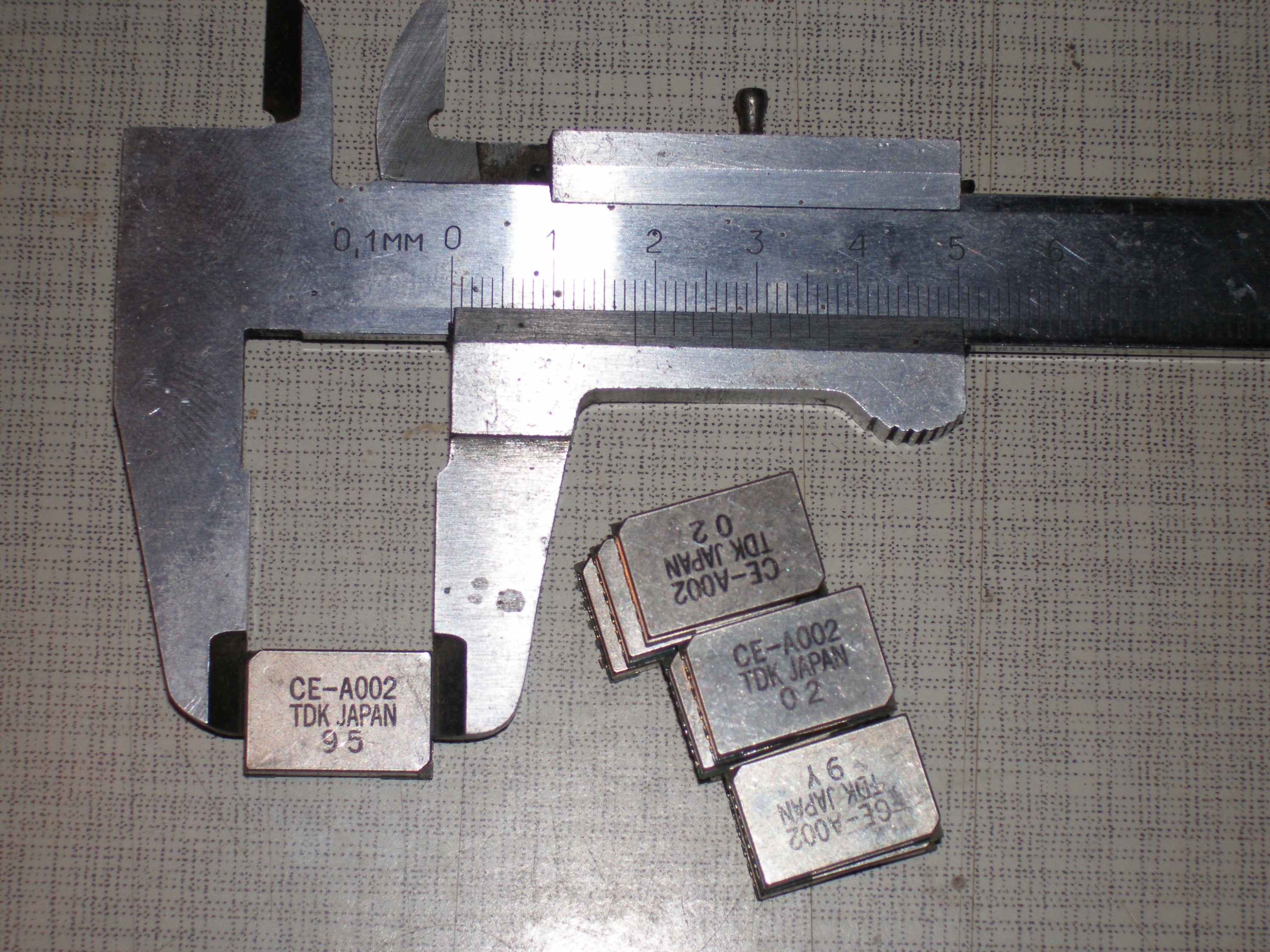

А маленькие - 1,5А
Для управления напряжением присутствует вывод.
Брал на eBay в прошлом году. Б/у, по 1$
Что еще могу рекомендовать для творчества:
- Керамические "подушки" (smd), не много не мало - а 100мкф 16В
меньшие - на 10 мкф.
- Твердотельные кондеры 470мкф 16В
- Самовосстанавливающиеся предохранители

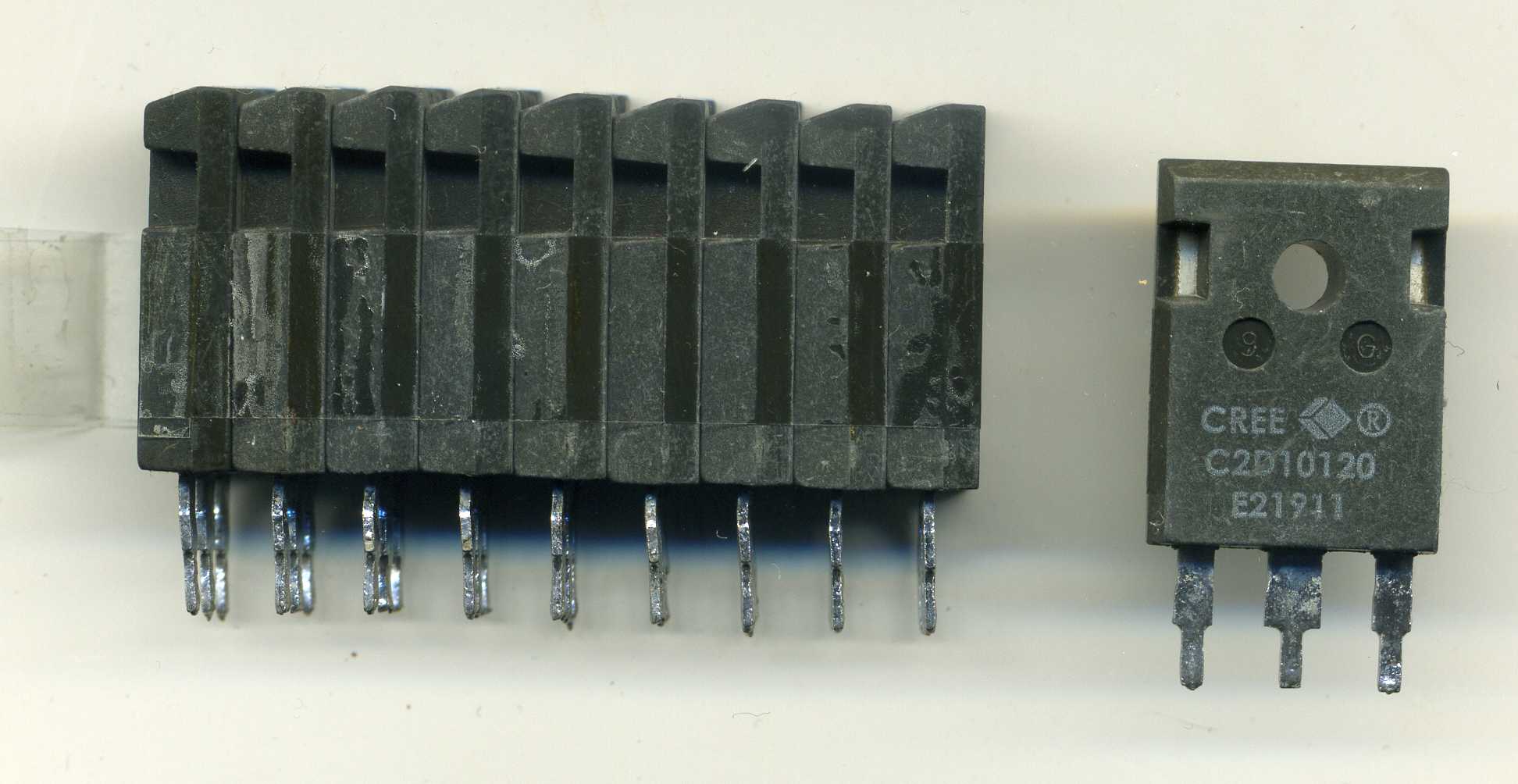

- Карбид-кремниевые диоды 1200В 10А

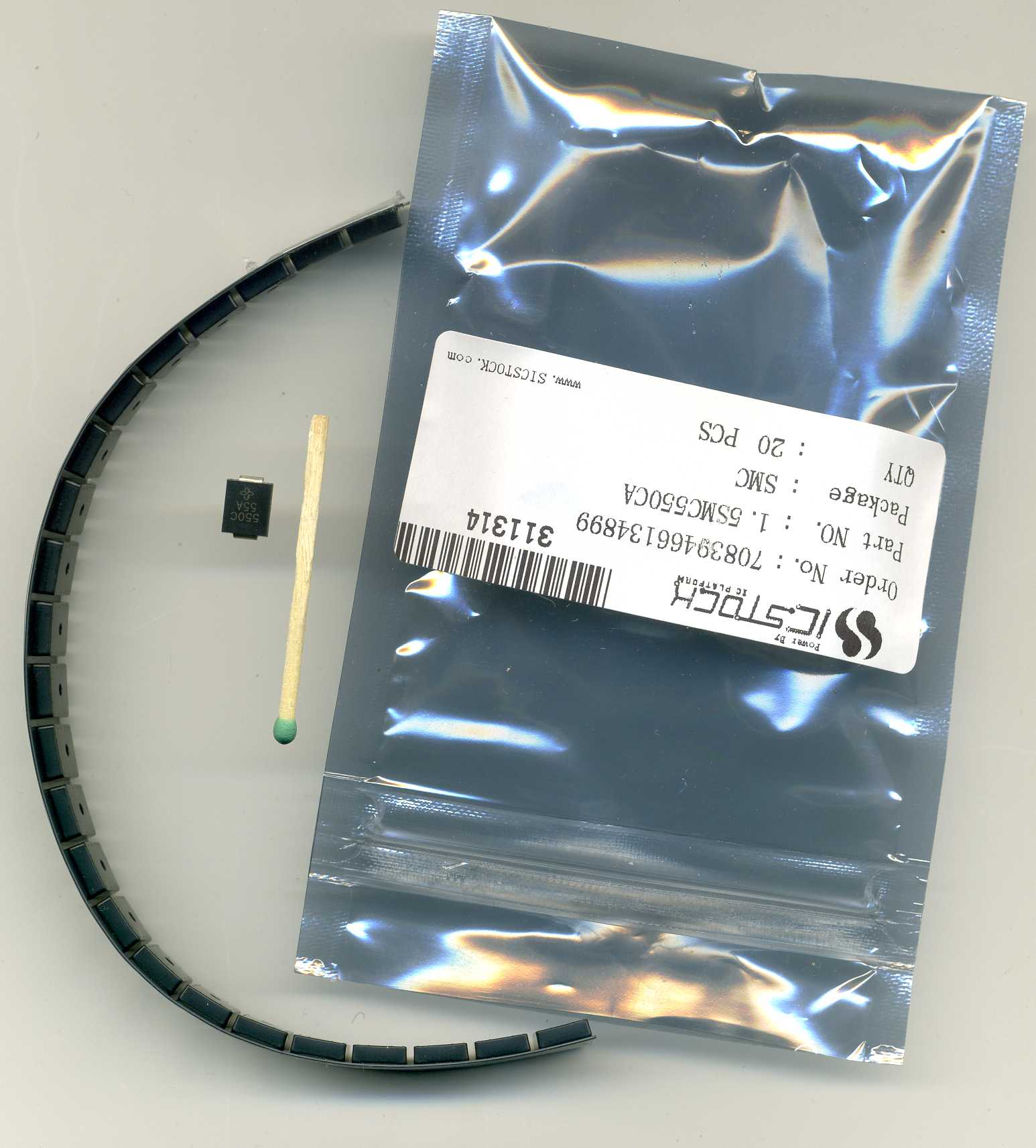

- Супрессоры, smd 1,5 kW 550 В
