В вашем осцилле просто жуткая входная емкость - 40пф. Такой щуп работать будет, но учтите, что идеально скомпенсировать входную емкость вы не сможете (35пф - max.)diod пишет: Такой подойдет для С1-94? Он от 5 до 100Мгц. С1-94 - 10Мгц.
Из недорогого китая до 1-2 кВ вам больше подойдут: DL-3125, P4100, P4250, P5100, T3100
КЛАЦАЕМ ЗДЕСЬ
p.s. но вообще, смотреть на импульсы низкочастотным осциллом - идея бессмысленная.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

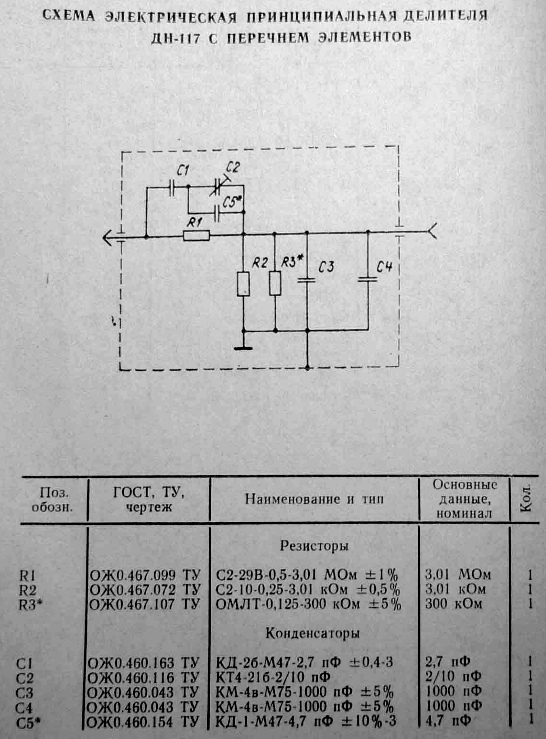

И какое комплексное сопротивление ваших "емкостных" делителей? Какое их АЧХ? Может все же - частотнокомпенсированные, а не емкостные? На какое они напряжение? Какое напряжение выдержит щуп до этого делителя?XYAMAN пишет: Чтобы тыкаться в импульсы надо делать делители. потому что купить нереально. цены бешенные.
Я себе купил емкостные делители, правда дохлые. За копейки. Один 1:100, и еще 1 :1000, попробую восстановить.
Высоковольтной должна быть непосредственно входная часть щупа и все, что находится до делителя: ПРИМЕР
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
По КВ6-10 ничего не нашел.
Емкость компенсирующую, надеюсь тоже добавили?И условно высоковольтный щуп с делителем 1:47, ну так вышло, резистора другого не было. там щуп 1:10, но прибавлен резистор какой то высоковольный на 10кВ. В сумме получилось 1 к 47
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
а где фото..???ua4yhz пишет:
Пришли все заказанные опорные генераторы синуса:ua4yhz пишет:
К сожалению схемы на Agilent E4402B пока не нашёл.Converter пишет:
Не нужно снимать разницу спектра синуса и меандра .ua4yhz пишет: Если кого интересует разница спектра синуса и меандра могу снять скриншоты и выложить здесь.
Речь шла об использовании сигнала только в качестве синхронизатора (со срабатыванием порогового узла в какой-то точке его фронта). В таком качестве даже импульсный сигнал годится. А простые делители на счетчиках принципиально не создают заметных фазовых шумов. Если у вас есть схема узла синхронизации - просто проанализируйте ее: почему нужна именно синусоида?
От опоры 1МГц тоже придётся отказаться из-за трудностей её реализации.Буду делать 20МГц,10МГц,5МГц и метку времени.Хочу ещё сделать вход для синхронизации рубидиевого ОГ от более точного прибора или по спутникам GPS(правда на них тоже рубидий стоит,но они синхронизируются с земли от водородного).
Меандр подавать на вход опоры категорически нельзя из-за наличия огромного количества гармоник и наводке их на входные и смесительные цепи анализатора."Забор" во всём диапазоне частот с уровнем чуть меньше основного сигнала (от 10МГц до 3ГГц) мне совсем ни к чему.Это правда мои разумения,но думаю вы со мной согласитесь.
Хотелось бы прицепить туда ещё и дисплей с процессорным управлением,но я не программист и навряд ли им когда нибудь уже стану.Так,что пока всё на дискретах.
MTI (5 МГц военка),Trimble( 10 МГц промышленный),Морион (20 МГц военка).
Так же пришёл блок для синхронизации моего рубидиевого генератора со спутникам GPS.
Печатная плата пока в разработке,устраняю свои "косяки" и вношу изменения по ходу работы.
Ради интереса проверил опорник своего Agilent E4402B - врёт на 6 Гц по сравнению со спутниками GPS,хотя установлена опция 1D5
Рубидиевый генератор Efratom - по нулям со со спутниками GPS. Микрогерцы нечем померить.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
ua4yhz пишет:
Добрый вечер Дмитрий!with пишет:
Или вы уже приобрели TLA714?
Здравствуйте, TLA714 не купил, и в общем он отпадает, возможно буду брать TLA715 или что то новее. 714 модель совсем древняя.

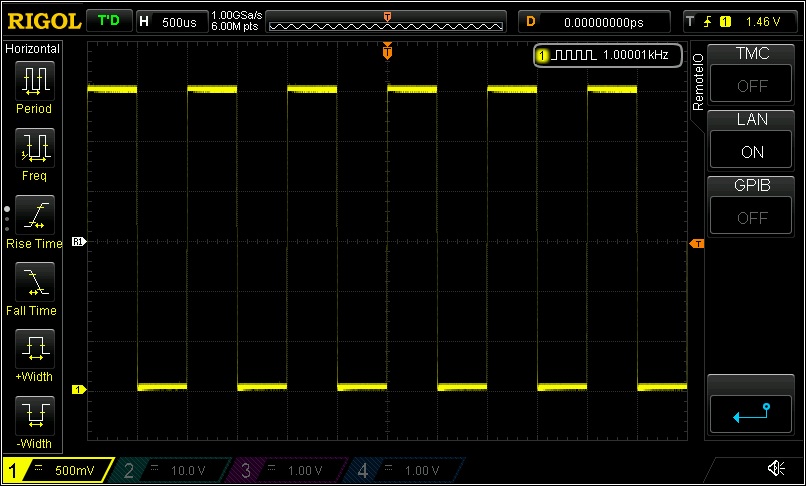

Зато купил нового осла RIGOL DS1054Z, и полностью пропатчил его до модели DS1104Z со всеми опциями. Штука до ужаса напичканная, учитывая возможность работать через LXI (LAN порт) .. и смотреть ослограммы на большом мониторе ( 24 ), атак же сохранять .. ананизировать и тд.

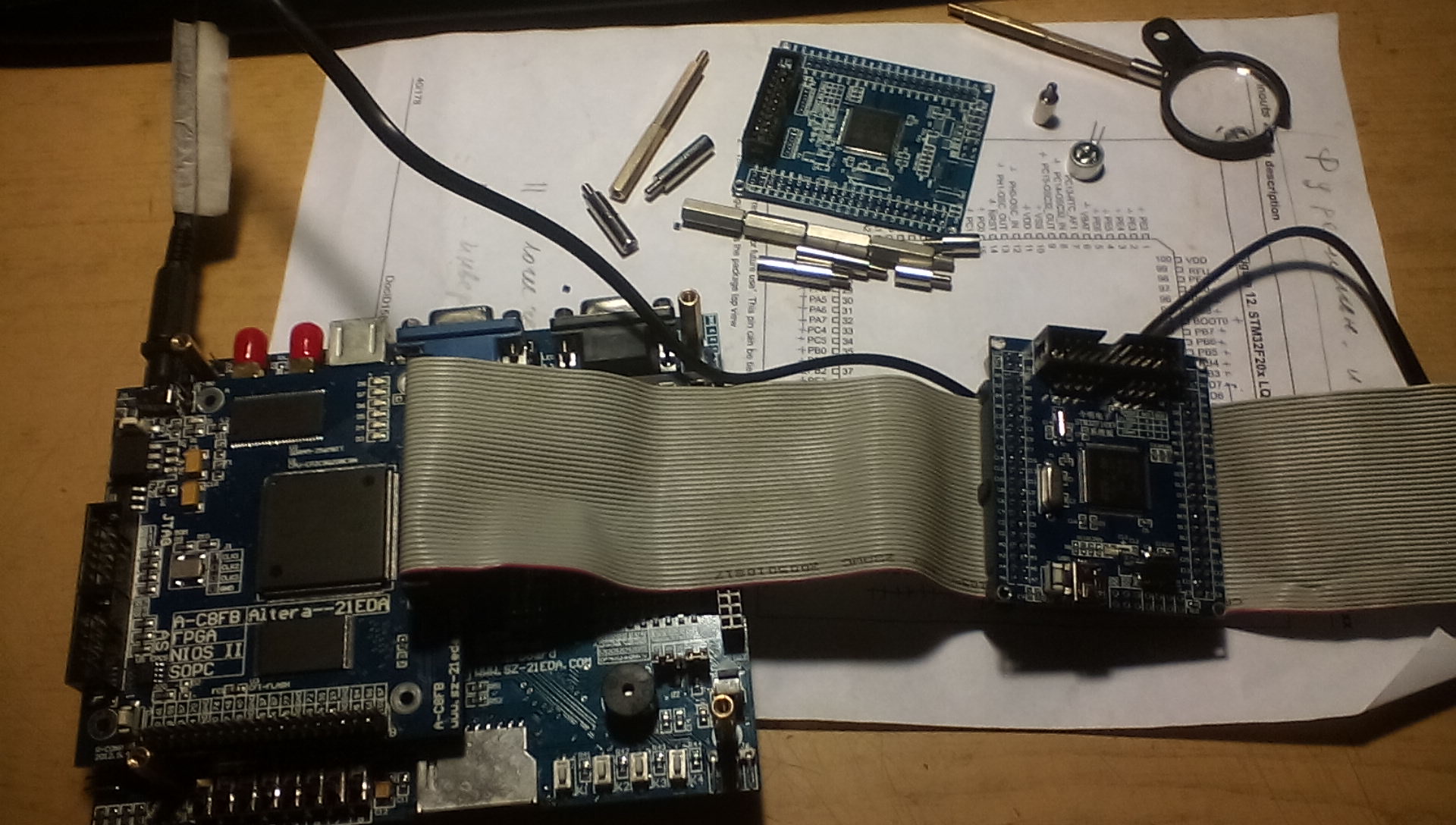

Также подсел на программировании FPGA (ПЛИС)

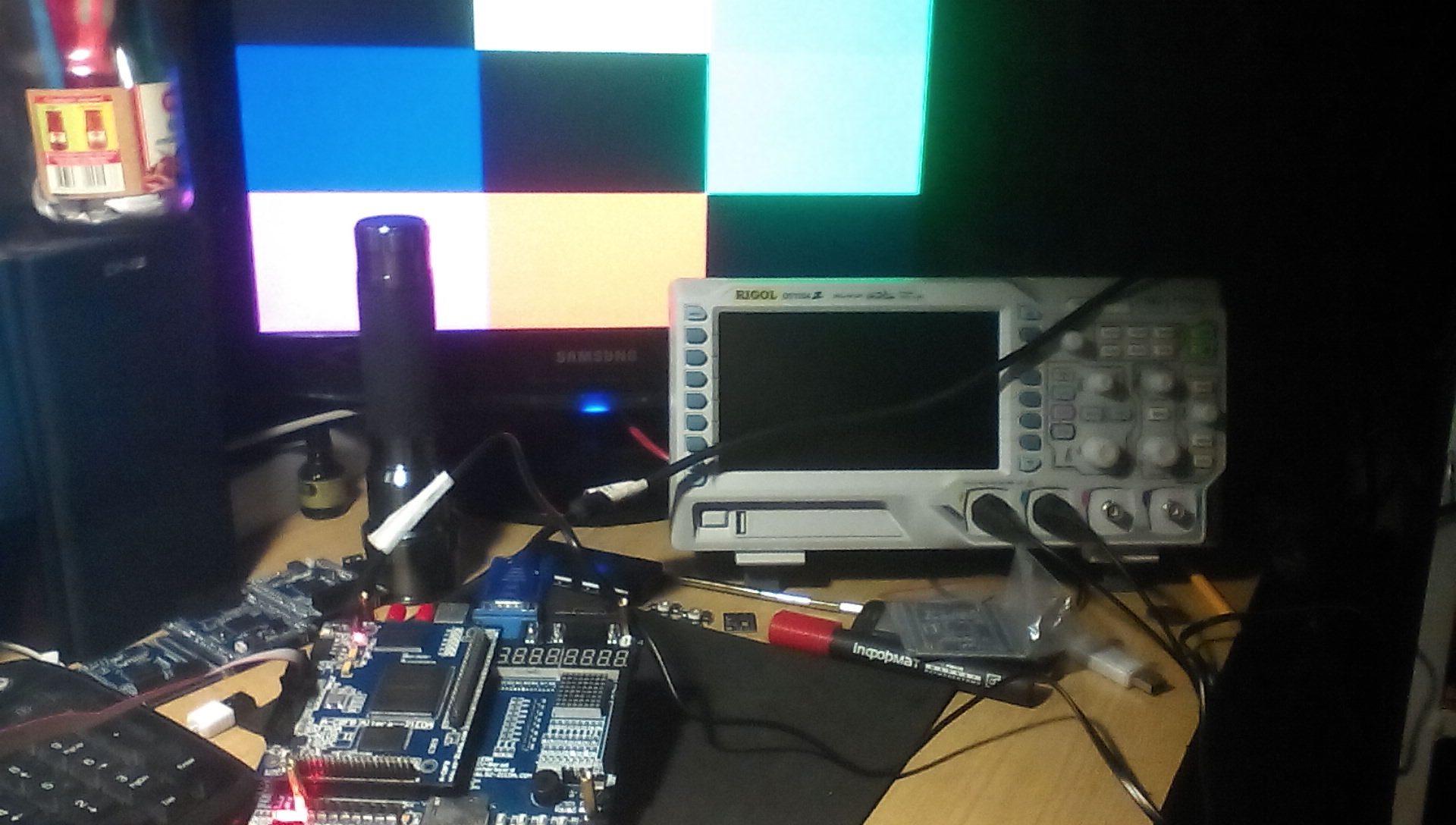

Уже написал простейший VGA драйвер...
В перспективе мечтается выйти на конструкцию своего осциллографа, и ананизатора спектра.
Отечественной измерительной техники .. фактически нет все застряло в 90-ых
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
ua4yhz пишет:
Проще купить.Не профессиональный,с приемлимыми характеристиками от 138 МГц до 4.4 ГГц стоит 17 032,66 руб.with пишет: В перспективе мечтается выйти на конструкцию своего ананизатора спектра.
Отечественной измерительной техники .. фактически нет все застряло в 90-ых
Пришёл прибор Anritsu MT8801A.Теперь можно правильно измерять ВЧ мощность до 10W и пользоваться генератором от 300 кГц до 3 ГГц.
Анализатор - да, на такой не замахнусь ... а вот осциллограф - ради спортивного интереса В конструкции подобного прибора непочатый край трудностей и задач, требующих нестандартных решений, этим и "манит".
Поздравляю с приобретением измерителя!
В перспективе тоже буду на модель А откладывать

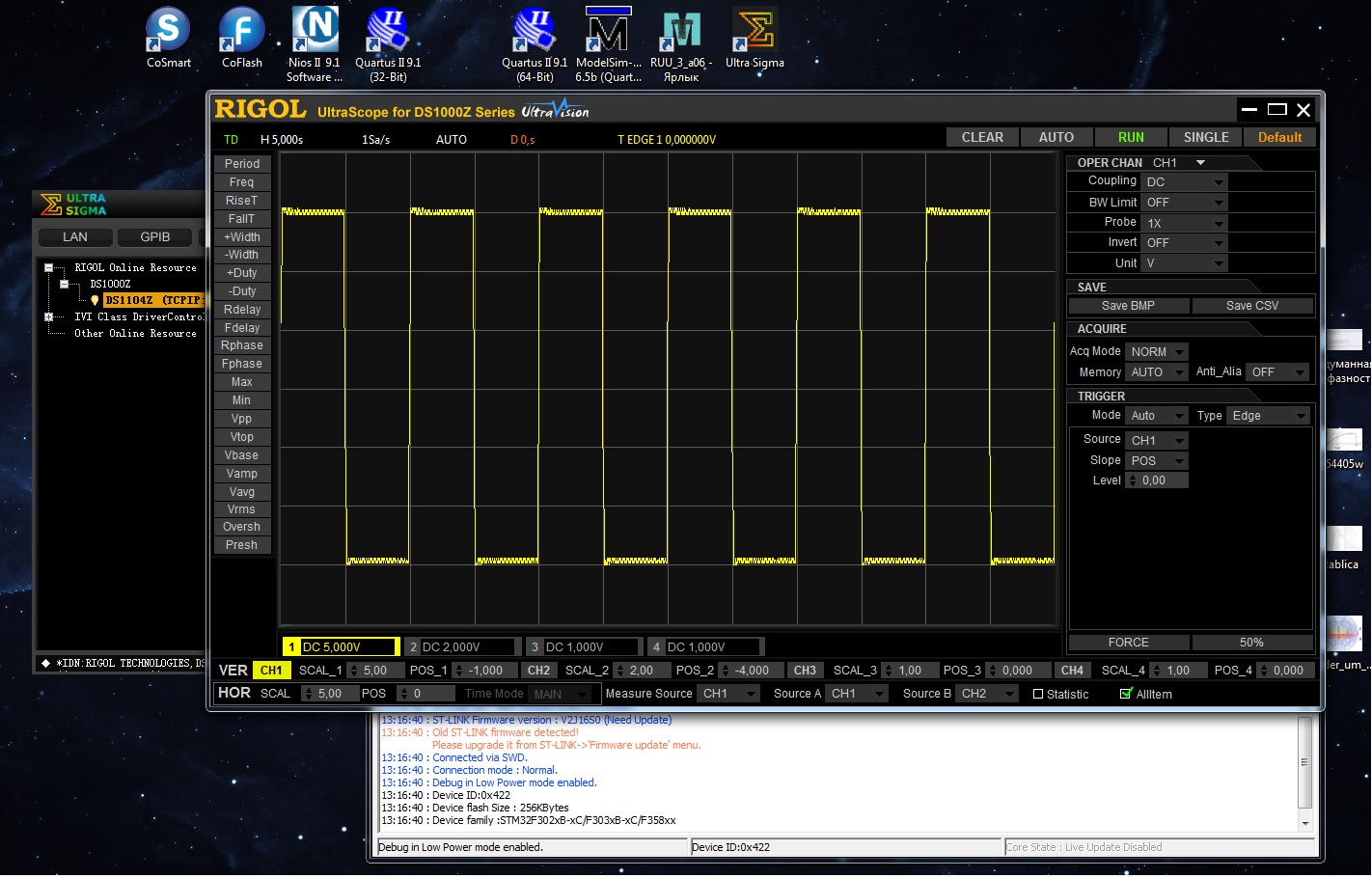

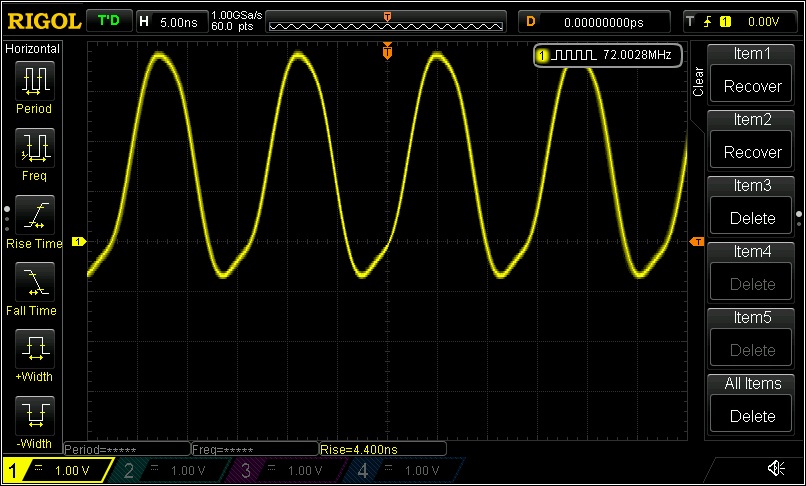

Вчера при настройке контроллера STM снял ослограмму тактирования его внутренней логики - 72МГц
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
а какие опции у вашего MT8801A...ua4yhz пишет: Начал проверку прибора Anritsu MT8801A. Пока протестировал только вход MAIN.Результатами доволен.
Выяснил,что мой генератор с ДДС Atten ATF20B совсем не годится для точных измерений.Хотя спектр у него довольно чистый и уровень выходного сигнала стабилен,но вот точность установки и кратковременная стабильность частоты совсем никудышные.
генератор ВЧ, изм. мощности.... и т.д.?
и за сколько брали?
www.avito.ru/moskva/oborudovanie_dlya_bi...su_mt8801a_333588024
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
ua4yhz пишет: А меня наоборот с буквой "А" не устраивает.Нужен с буквами "В" или "С" или MT8802A.Я тут нашёл одно местечко с приборами по приемлемым ценам,буду потихоньку закупаться.Если нужна будет инфа по анализатору пишите в личку или лучше на почту.
Стоимость вот этого прибора порядка 30 тыс.Думаю он получше TLA715?
ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]Вложение не найдено
Вложение не найдено
По поводу анализатора Агилент - нет он к сожалению не лучше 715 модели от текроника, и даже уступает ему .. в начинке, в модулях расширения. Цена в принципе терпимая. Я пока что в качестве лог. анализатора заказал вот этот
ru.aliexpress.com/item/H067-Hantek-LA503...0MHz/1524994448.html
Мне его для начала хватит.

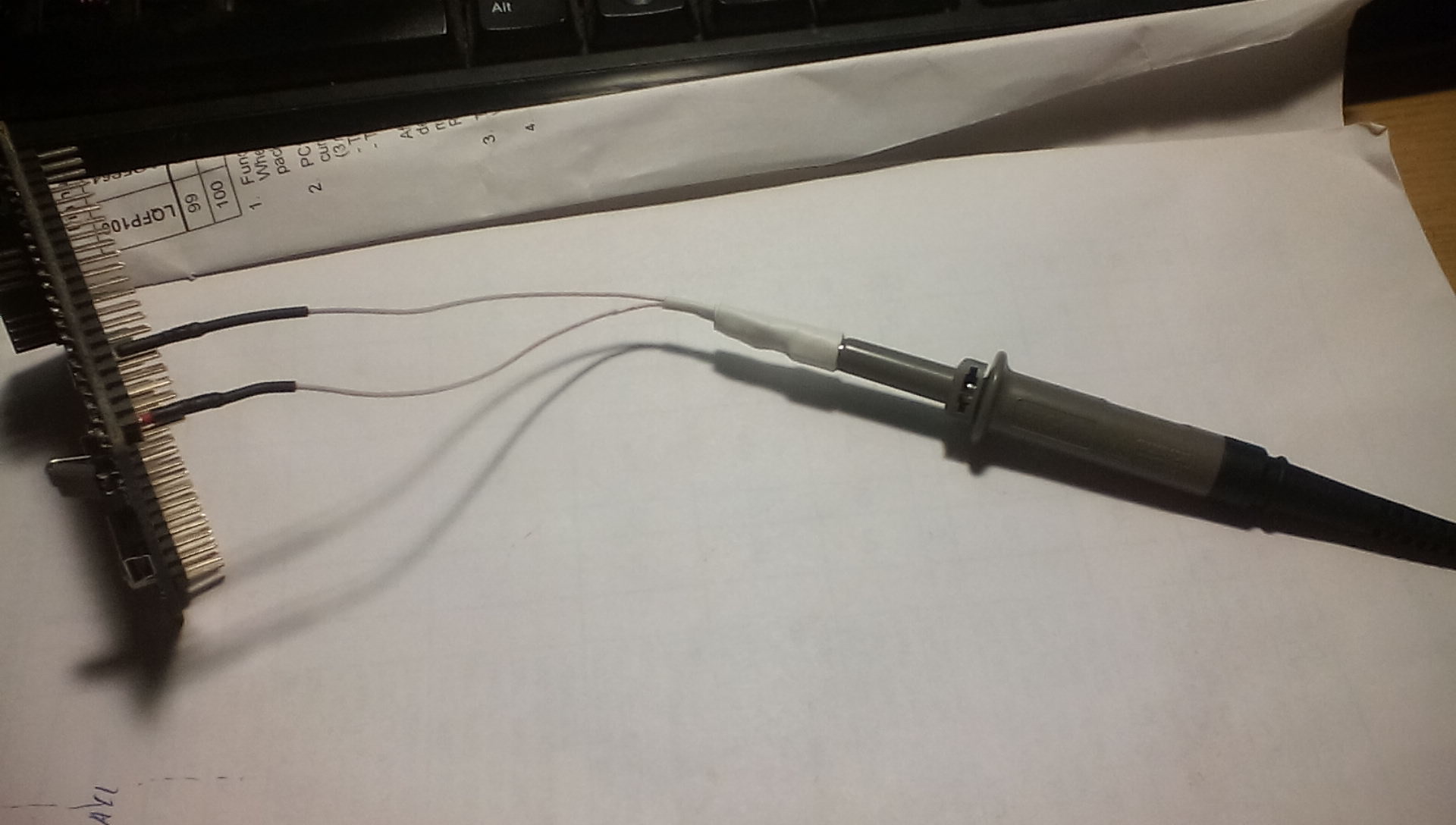

Седня на работе сбацал переходничок для щупа осциллографа - крайне удобная штучка
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
ЧАСТЬ 1
Сразу скажу, работы с напильником очень много
Заводской набор TLA7UP Option 16, предназначенный для усовершенствования TLA714 до TLA715, разумеется вы нигде не найдете. А если вдруг найдете, то скорей всего, по предлагаемой цене не захотите его покупать.

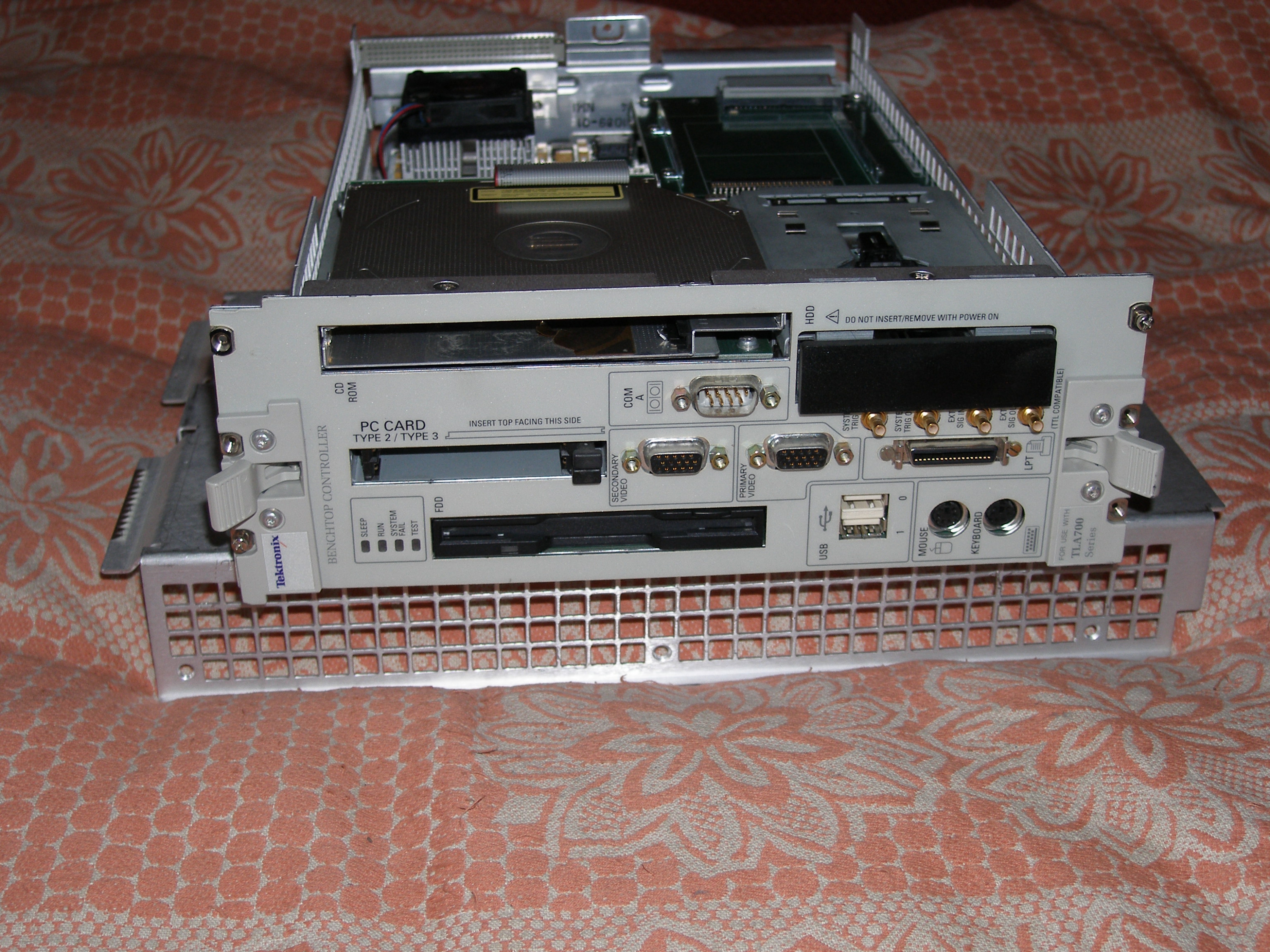

В процессе изучения датшитов, доступных фото "начинки" и т.д. было предположено, что в качестве "донора" материнской платы для будущего TLA715 подойдет модуль Dual Monitor Benchtop Controller 039-0115-xx, испльзуемый в TLA721. Такой модуль был беспроблемно найден и куплен.
Отличия TLA704 от TLA714(715), помимо иной материнской платы, состоят в отсутствии CD-привода и USB-портов. Так же в нем установлена матрица с меньшим разрешением - 640х480, против 800х600. На этом отличия исчерпываются, если не считать еще шариковый манипулятор у TLA715, вместо емкостного touchpad - у двух других. Лично мне больше нравится touchpad, он и технологически намного дороже.
Еще одной проблемой является небольшое несоответствие положения проемов на задней стенке корпуса TLA майнфрема под VGA-разъемы новой материнской платы и отсутствие дополнительного проема под разъем для второго внешнего монитора, который обеспечивает функцию расширения рабочего стола в TLA715.
Так же требует замены слишком высокий радиатор с кулером, установленный на плате для TLA721.

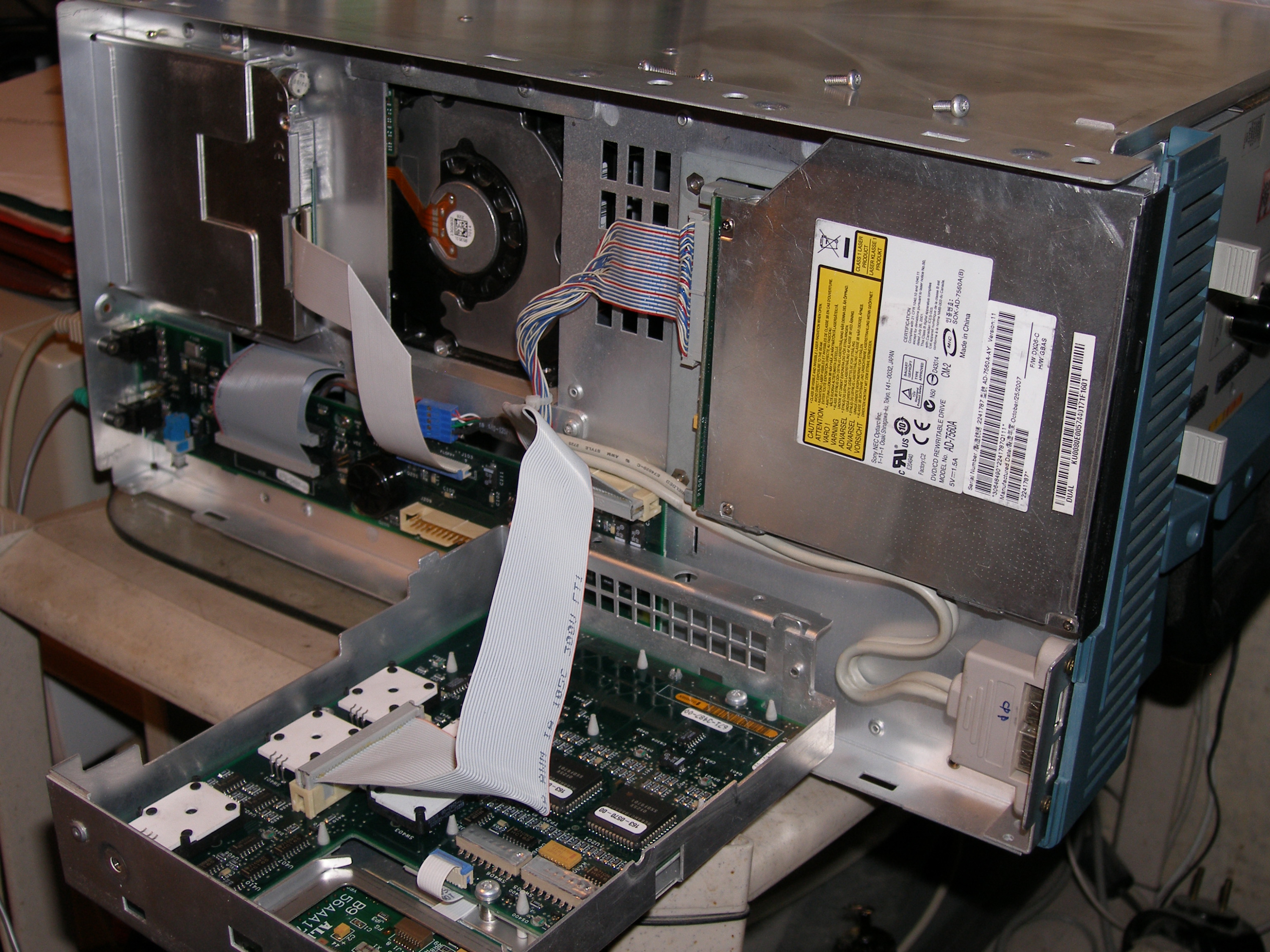

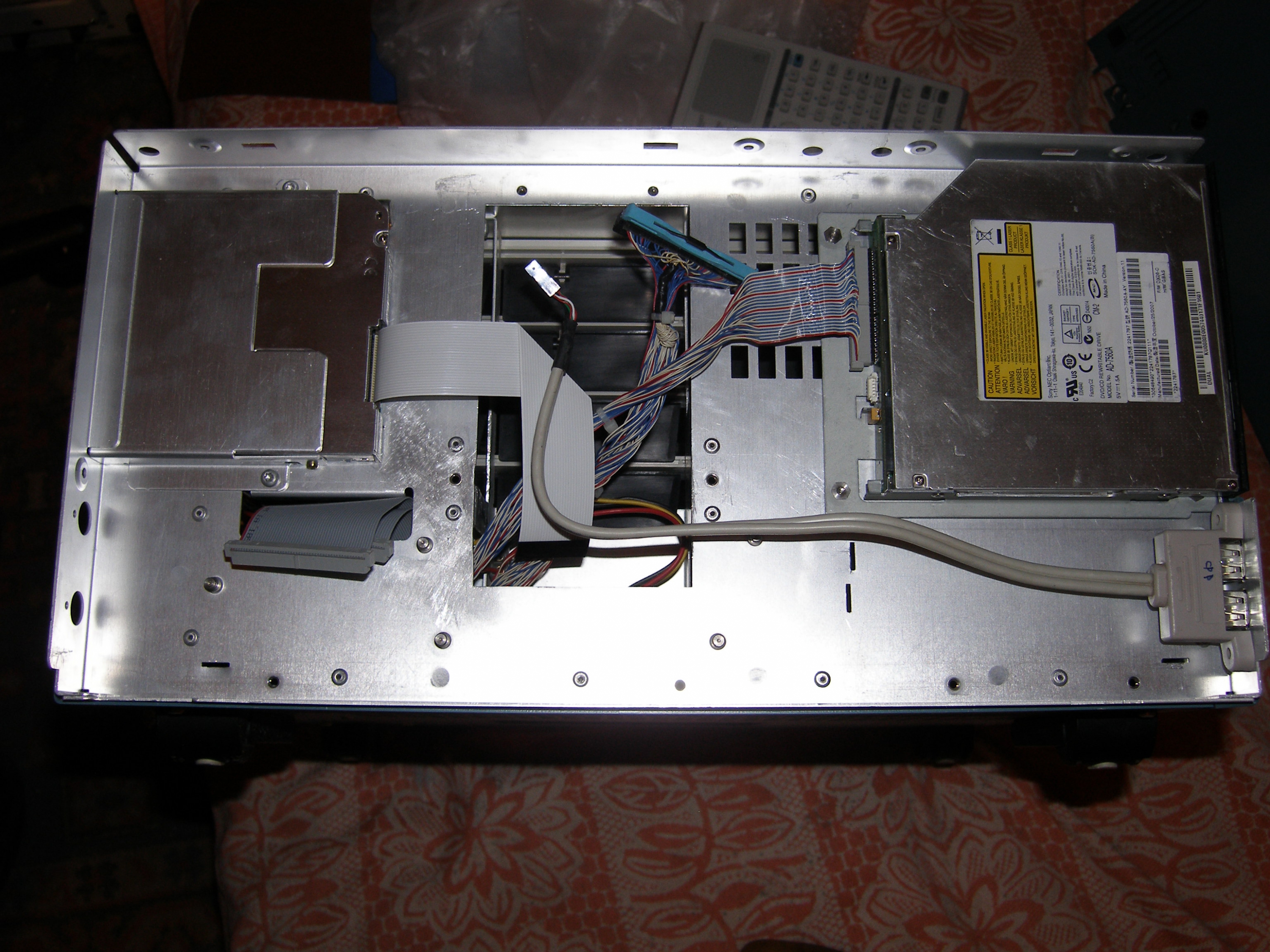

Итак, извлекаем CD-привод из модуля Benchtop Controller вместе с его столиком-креплением, размечаем положение и долго пилим алюминиевый корпус TLA704 и его пластмассовые части. Должно получиться примерно так:

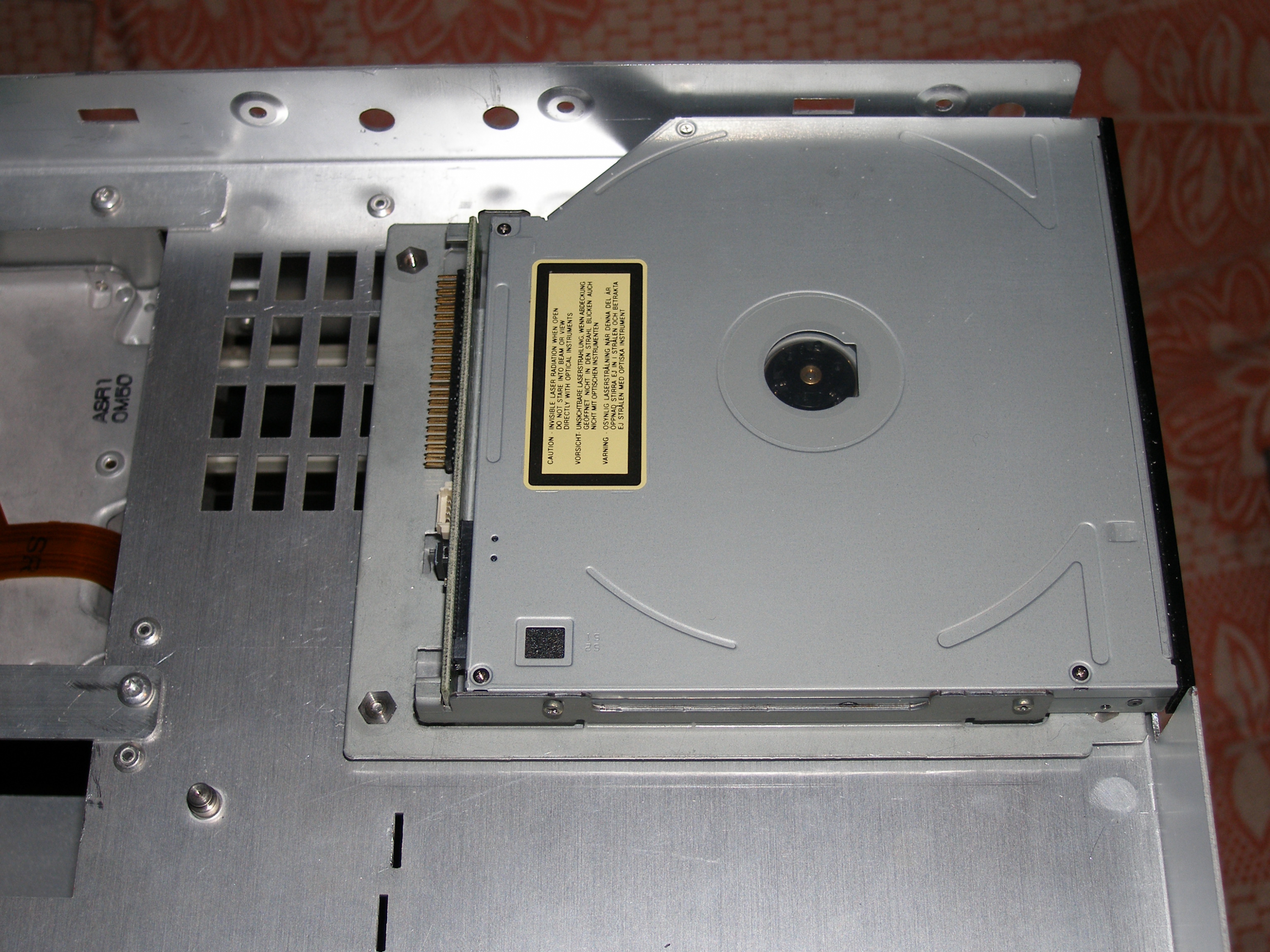

Вообще, я поставил более современный, пишущий CD/DVD IDE-привод с ноутбука. Примечание: на его переходной платке для шлейфа (из Tektronix) необходимо сделать одно соединение для его активации (сейчас уже не вспомню какое).

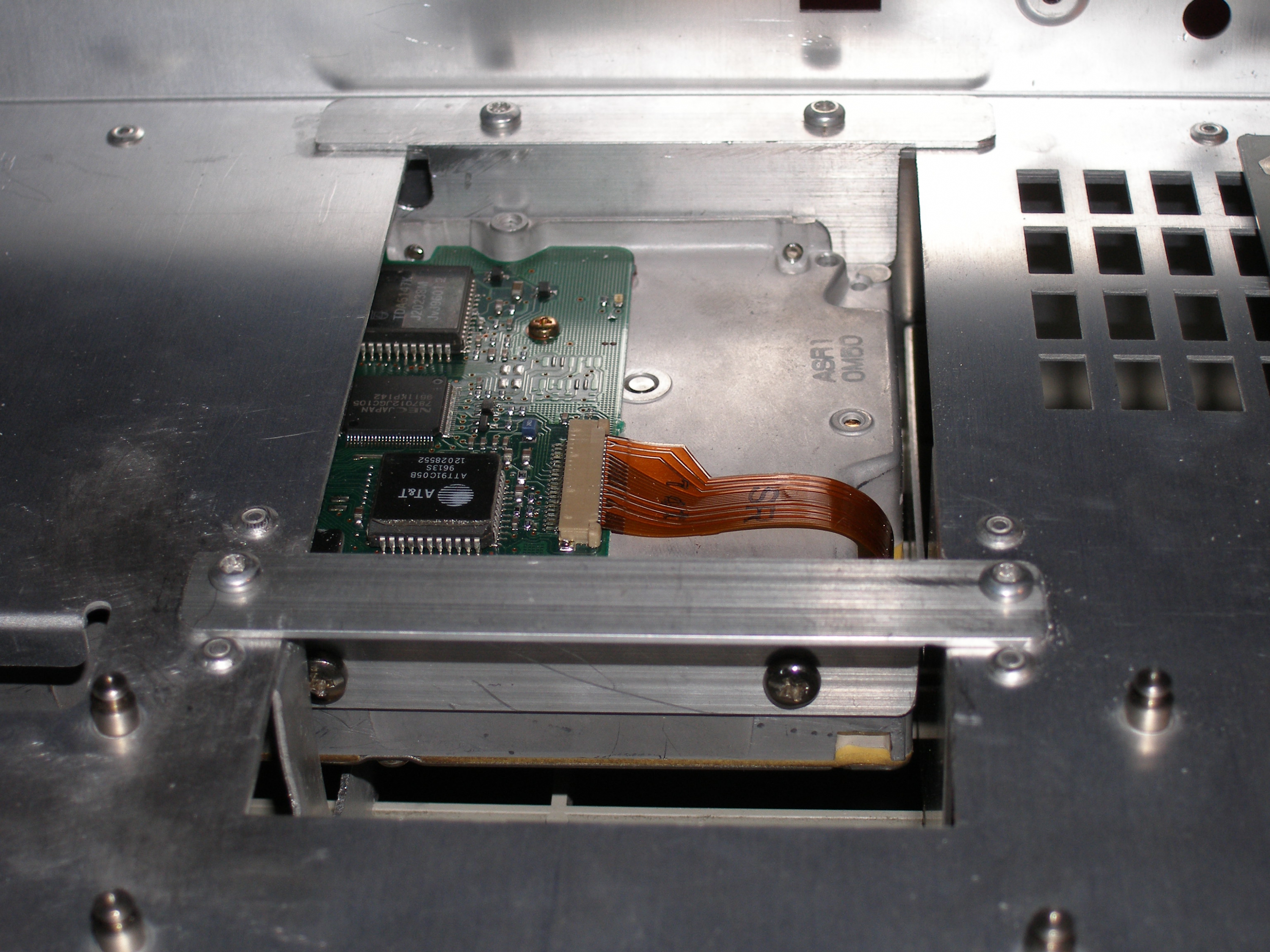

Я так же сделал крепление из 2-х уголков и заменил старый 2,5" HDD на более новый полноразмерный 3,5" диск 120 Гб. Для этого пришлось немного расширить и проем в корпусе:

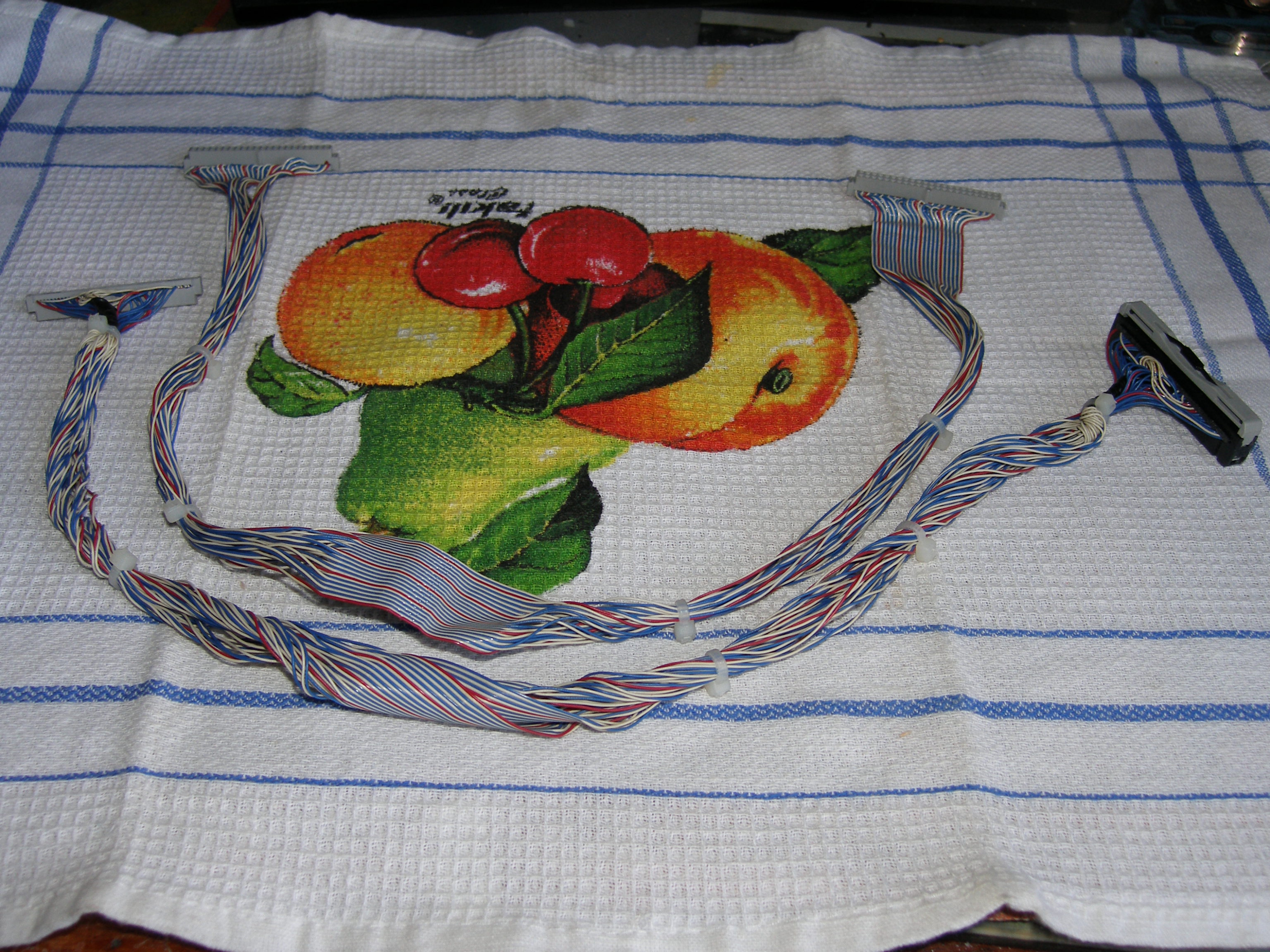

Были изготовлены 2 кабеля для соединения дисков. Один из них - с переходом на широкий разъем, формата Ultra ATA/100, для диска 3,5" (как потом выяснилось - последнее было лишним).

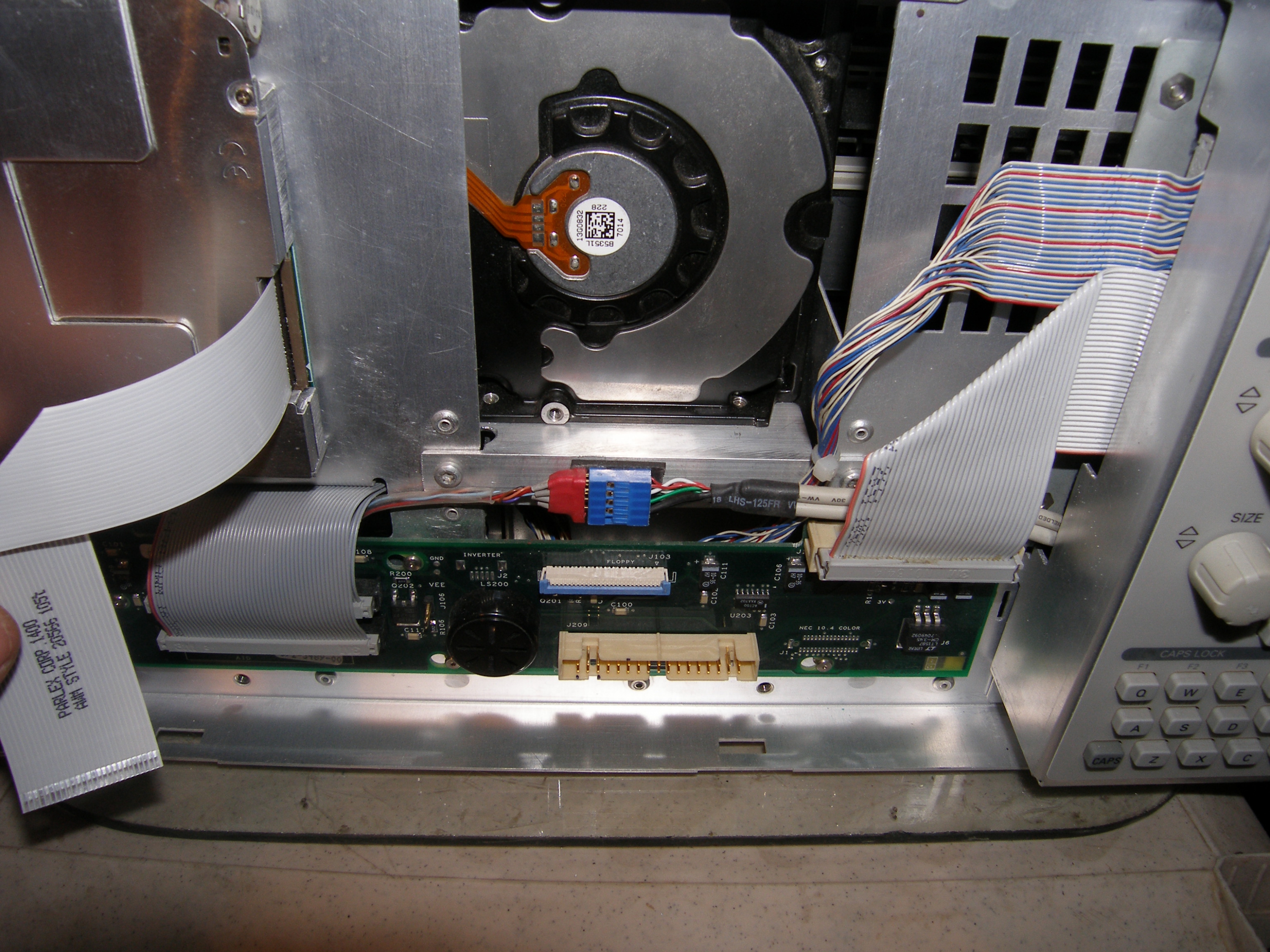

Питание 12В и 5В, для более прожорливого диска 3,5" я подвел персонально - от разъема блока питания (не стал нагружать хилую цепь, предназначенную для питания 2,5" HDD).
Дальше, из старого компьютера берем заднюю планку с 2-мя USB портами. Размечаем, пилим и привинчиваем ее в подходящем месте. На штатном месте в TLA714(715) usb-порты были слишком близко расположены к штекерам PS/2 (клавиатуры и мыши), из-за чего практически невозможно было вставить флеш-накопитель средней "жирности". Теперь этой проблемы нет:
Для подключения USB-портов нужно вызвонить соответствующие сигналы на сервисной плате и изготовить соединительный кабель. Это сделать довольно просто:
Продолжение следует.
