Привіт. Питання до Єталона. Виб не могли б намалювати схему як ви зробили по защіті току (діод кондо резік) ?

Єталон. Іше 2 питання.
1. Я зробив на трансформаторі круглому. Без нагрузки він бере 2.5А як можна зменшити ?
2. Я поклав ключі IRF3205 по 5 штук (20 шт.) Ірка IR2110 витримае ? чи треба ставити повторителі ?

Можно перед трансформатором поставить дроссель
по поводу ключей посмотри осцилографом сигнал на затворах под нагрузкой если нет искажений и завалов то и повторители ненужны и если ирка не греется
по поводу шунта.. шунт как на схеме с точки снятия ставиться диод 4148 стрелкой от шунта потом кондерчик от стрелки на минус тудаже где шунтподключен к минусу
параллельно кондеру резик подстроечный на 10 ком со средней точки на схему идет сигнал
все.

Дякую. Попробую і відпишусь.

А кандорчик який ? і які єого номінал ?

Приветствую всех.

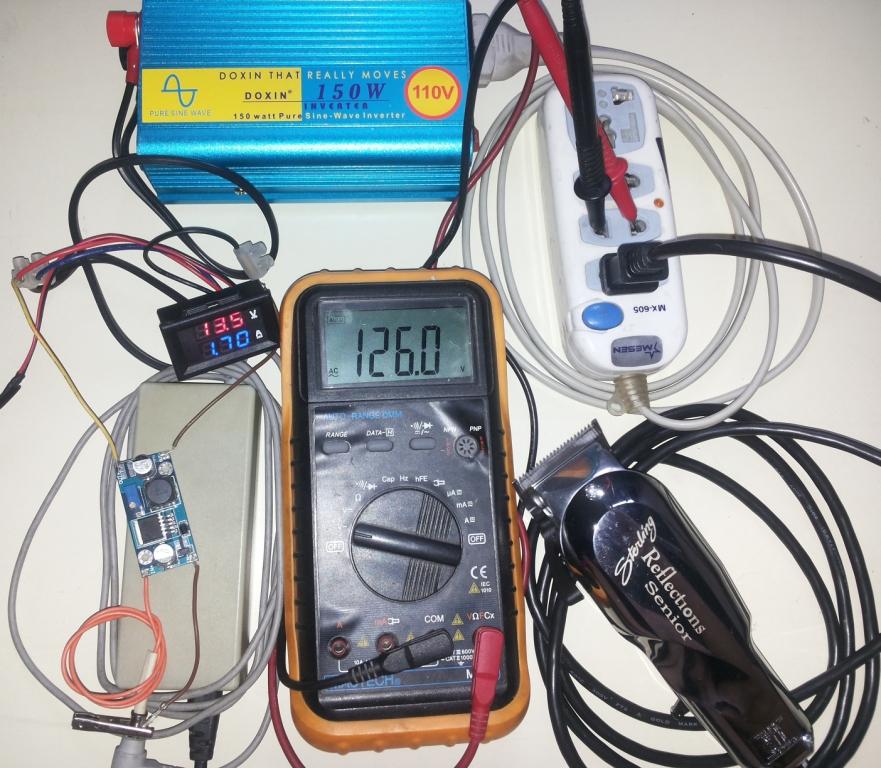

Нужно было получить чистый синус, но 60 Гц при 120 Вольтах. Самым простым и бюджетным для меня было заказать 200 Ваттный инвертор и импульсный БП-12В с Али-.
Скомпановал два блока: АС220(50Hz) - DC12 - AC120(60Hz)- так мне проще и быстрее было.

Суть вопроса: необходимо получить напряжение DC=190V (замерял в инверторе на выходе повыш. транса - dc=194V), дабы отказаться от БП 220/12 (двойного преобразования, т.е. упростить конструкцию).
Просматривал разные источники (и этот в том числе) и так понимаю напряжение необходимо стабилизированное (плата синуса на двух IR2113S). Поделитесь идеями, лучше опытом (вижу большинство здесь в этом профи), несложной схемы AC220V/DC190...195V (200W).

P.S.Смотрел схемы на тринистрах (многие не советуют из-за больших помех), видел на IRF830 и на биполярных транзисторах, но опыта в применении таковых нет совсем.

я так и не понял что вы хотите получить DC190 вольт или синус 60 герц

Синус 60 Гц я получаю от уже готового (на руках) инвертора, который в свою очередь предназначен для запитки от аккумулятора 12 вольт. Но я вместо аккумулятора использую импульсный БП на 12 Вольт от сети 220В/50Гц.
Зная , что синус 120 вольт получаем от DC190V, хотел напрямую запитать инвертор от этого 190 Вольтового напряжения.
Так вот мне и нужно получить из AC=220V - DC=190V.
Вот только не знаю каким образом проще (на мой взгляд)
получить необходимое (видимо обьязательно стабилизированное???) напряжение 190В для питания инвертора, чтобы не использовать преобразование 220/12 (довольно габаритное оборудование в 200 то Ватт)...

Собирайте АС-DC в чем проблема?
сетевое выпрямляете и далее на DC
схемы все тут есть
