Инвертор синус 50 Гц своими руками

Pahidza пишет: Приветствую.
Занялся я постройкой онлайн стабилизатора для дома.
Выходные платы трансформаторного и безтрансформаторного типа уже собрал на базе egp1000w и вдоволь уже нажег транзисторов в экспериментах с ними.
Трансформаторный преобразователь пойдет у меня на бесперебойку котла при отключении энергии, а вот вторую плату решил приладить к стабилизатору.
Занялся постройкой стабилизированного АС-DC с 190-250 вольт из розетки в на 350в постоянки.
За основу взял схему dc-dc Эталона

Ключи использовал irfp460 (были под рукой), хоть и великовато сопротивление у них.
Заморочился даже и сделал симпатичную платку управления

Намотал транс на ш-образном сердечнике от сварочного инвертора. На выходе только сделал мост без сведней точки на диодах HFA15TB60.
Навешал гирлянду конденсаторов по входу и выходу и даже дросселек приладил на выходе.
Все элементы проверил, запускал с постепенным увеличением напруги.
Всё заработало. Осциллограммы везде красивые. Нагрузил выход двумя лампами по 60Вт последовательно и довел подачу входного напряжения до получения 350в на выходе. На входе получилось порядка 190в. После этого занялся настройкой стабилизации этих самых 350в.
И тут началось.
Сначала tl494 вообще никак не реагировала на изменения напруги на 1 ноге. Выдрал ещё несколько штук из старых блоков питания и стал поочередно пробовать с ними. Две из них оказались полностью исправны и стали реагировать на напряжение на 1 ноге. Но как-то странно. При достижении напряжения уровня стабилизации шим начинал отрабатывать, но картинка на осциллографе начинала плавать (замер с затворов ключей) и появлялся скрежет из трансформатора. И вот я полез цифровым мультиметром померить напряжение на 1 ноге в включенном состоянии... и меня почти оглушило громким взрывом полевика, как только я дотронулся щупом.
Вынесло соответственно пол моста и одну ирку.
Жду вот теперь когда приедут новые драйверы и FGH40N60

Что кто скажет по данной ситуации?

вход 1 на TL довольно чувствителен скорее всего прикоснувшись к нему длительность импульсов увеличилась на максимум . при не правильном расчете транса ключи в таком режиме невыдержат
так же причиной может быть пробой выходных диодов
вопрос...
что за транс?
сколько витков первичка?
сколько вторичка?
что за диоды?
какая частота? транс не должен трещать!

Сердечник e65/32/27 n87 без зазора на центральном керне.
Диоды HFA15TB60, остались целы.
Частота 55 кГц

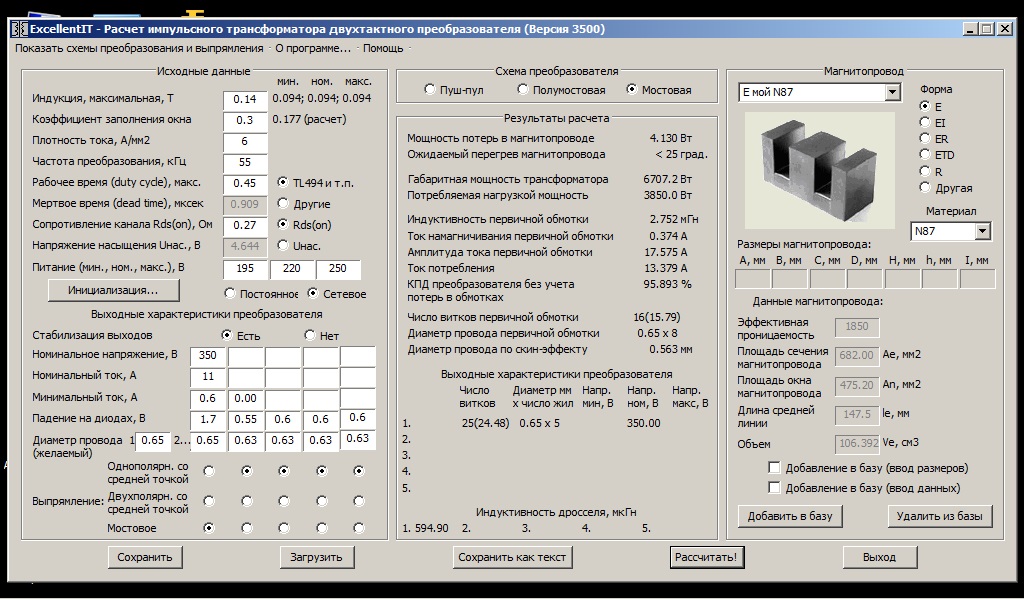

Вот скриншот параметров намотки транса:

Мотал на монолитном каркасе из тексталита виток к витку, слоями, с полным заполнением(шинками по 2 или 3 жилы, в зависимости от обмотки, чтобы заполняло полностью). Изоляция слоев малярным скотчем. Между половинками сердечника прокладка из кассового чека.
Понятно, что транс должен молчать. Скрежетать он начинает именно при шиме. Причем на свечении ламп на выходе это не влияло. И напряжение стабилизировалось.

16 витков это маловато!

Эталон+ пишет:

Ivantsov пишет: Эталон+
Скажите, в вашем зарядном устройстве будет предусмотрена балансировка аккумуляторов?

нет не планировал

Обратил внимание, что даже на новых аккумуляторах (одной марки, емкости, возможно даже партии (судя по дате производства)) довольно большой разброс напряжений при зарядке последовательно (36в) (хотя и выравнивал заряд, при разряде-заряде параллельно)
вот и задался вопросом балансировки. вешать "баласты" из транзисторов с сопротивлениями не очень хотелось, хочется реализовать эту функцию в самом зарядном устройстве.

Pahidza пишет: Приветствую.
Занялся я постройкой онлайн стабилизатора для дома.
Выходные платы трансформаторного и безтрансформаторного типа уже собрал на базе egp1000w и вдоволь уже нажег транзисторов в экспериментах с ними.
Трансформаторный преобразователь пойдет у меня на бесперебойку котла при отключении энергии, а вот вторую плату решил приладить к стабилизатору.
Занялся постройкой стабилизированного АС-DC с 190-250 вольт из розетки в на 350в постоянки.

Для этих целей, все же лучше использовать APFC - КПД будет выше и нагрузка на сеть гораздо меньше (меньше пульсации тока, кот. идут в пиках на подзаряд конденсаторов). Да и схема, если не проще, то как минимум не сложнее. и Диапазон входных напряжений гораздо шире

Эталон+ пишет: 16 витков это маловато!

А сколько по вашему оптимально в данном случае?

Pahidza пишет: Приветствую.
Занялся постройкой стабилизированного АС-DC с 190-250 вольт из розетки в на 350в постоянки.

Фигней Вы батенька занимаетесь!))) Говорю же ККМ нужен.)) www.electrik.org/forum/index.php?showtopic=50907

Pahidza пишет:

Эталон+ пишет: 16 витков это маловато!

А сколько по вашему оптимально в данном случае?

Если не хотите пока заморачиваться с новой схемой - APFC (ККМ)
попробуйте 25-30 витков

лучше 45-48

Спасибо. Буду пробовать. Сначала доделаю эту схему, потом с новой разбираться буду.
