Инвертор синус 50 Гц своими руками

А как на счет других колец дросселя, подскажете что-нибудь?
что лучше использовать два KS-225125A 57,2*35,6*14,0 (µ=125)
или 1 KS-250060A 62,0*32,6*25,0 (µ=60)
по цене примерно одинаково.

Под нагрузкой в несколько киловатт не греется?

а с чего они должны греться?
нагрев это ПОТЕРИ!!!

MegaVolt пишет:

Ivantsov пишет: Здравствуйте! Есть ли возможность EG8010 синхронизировать с сетевой фазой?

Нет,не предусмотренна такая возможность.
Посмотрите вот это может то что вам надо?
выгоднокупи.рф/VurGd3rcKGrpa353Vur6fJave...reyvada35k/item.html

Как вы его нашли (по каким ключевым словам) и где нашли документацию? хотелось бы выяснить что же там за "процессор"?

Эталон+ пишет: а с чего они должны греться?
нагрев это ПОТЕРИ!!!

А почему не должны? ток ведь, бежит, тем более "пульсирующий", как ни крути, потери в нем есть, а вот на сколько большие, это другой вопрос. У меня же дроссель греется градусов до 60-70, вот и хочу выяснить почему и как с этим бороться. дроссель намотан проводом 1мм (диаметр) сколько витков и на чем определить относительно сложно (примерно 150) (подозреваю что на распыленном железе - виднеется желтый сердечник, а вот какой марки не знаю-нужно разматывать, но он залит)
вариантов с желтым цветом несколько (см вложение), размер (с проводом) 52х16х23
"Рассчитано" все это на 1000VA

Ivantsov пишет:

MegaVolt пишет:

Ivantsov пишет: Здравствуйте! Есть ли возможность EG8010 синхронизировать с сетевой фазой?

Нет,не предусмотренна такая возможность.
Посмотрите вот это может то что вам надо?
выгоднокупи.рф/VurGd3rcKGrpa353Vur6fJave...reyvada35k/item.html

Как вы его нашли (по каким ключевым словам) и где нашли документацию? хотелось бы выяснить что же там за "процессор"?

Нашол случайно, интересуюсь темой давненько, как платку с EG8010 преобрел, иногда мониторю что новенького появилось для нас самодельщиков, документацию скачал по ссылкам, на страничке товара если нажать вкладку Подробнее о товаре будет перевод и ссылки. Что за Процессор незнай. Да и как она работает.

"MegaVolt пишет: если будет возможность сделайте осциллограммы под нагрузкой и без нагрузки.

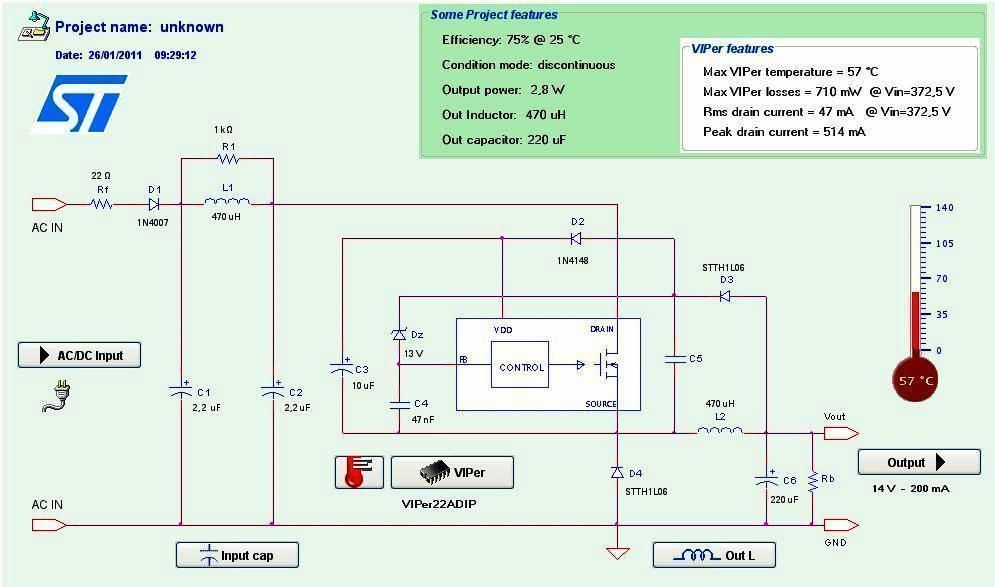

Cпасибо,за оценку.Плату разводил под силовые в корпусе ТО-220,хотя дорожки делал пошире,плюс можно дополнительно усилить слоем олова.Корпус уже прикупил, 145х90х68,замерял ток потребления преобразователя в работе 40-50мА.Не определился,пока на чем сделать БП 220-14В.Импульсник на трансформаторе не хочется.Попробую на VIPer-22.

Доделаю,покажу под нагрузкой.
==========================================================================================================

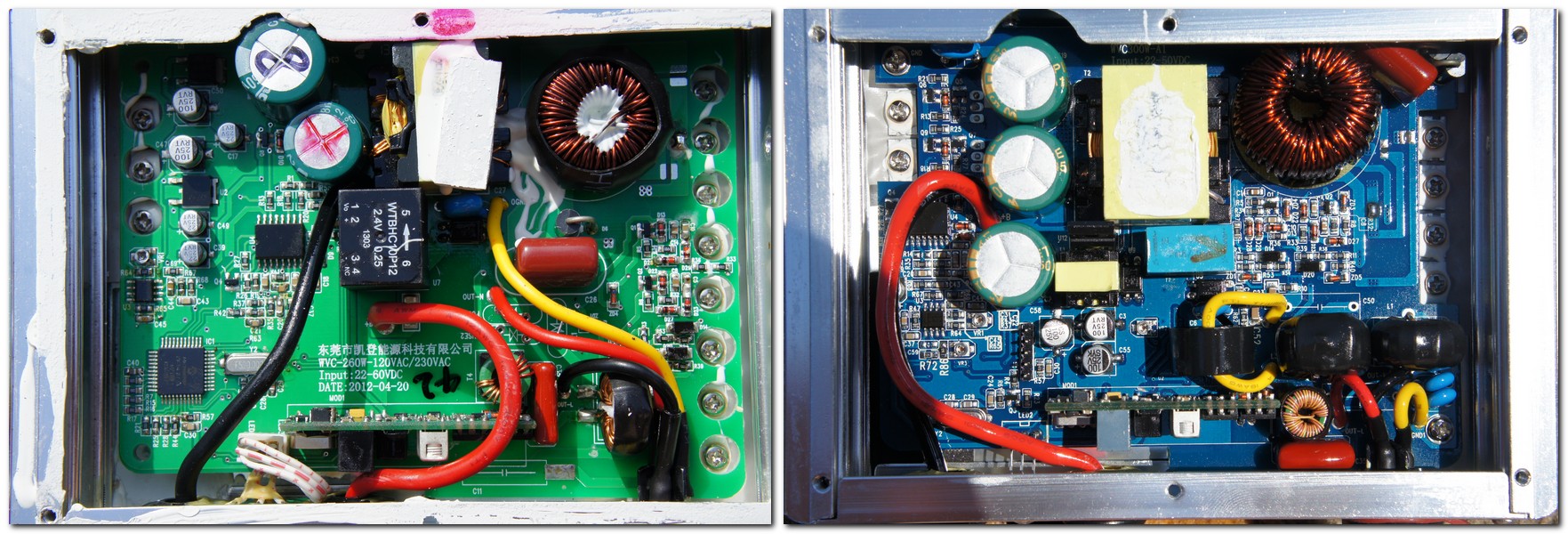

Если кому интересно,фото Грид инвертора -260Вт,с сетевым интерфейсом



.

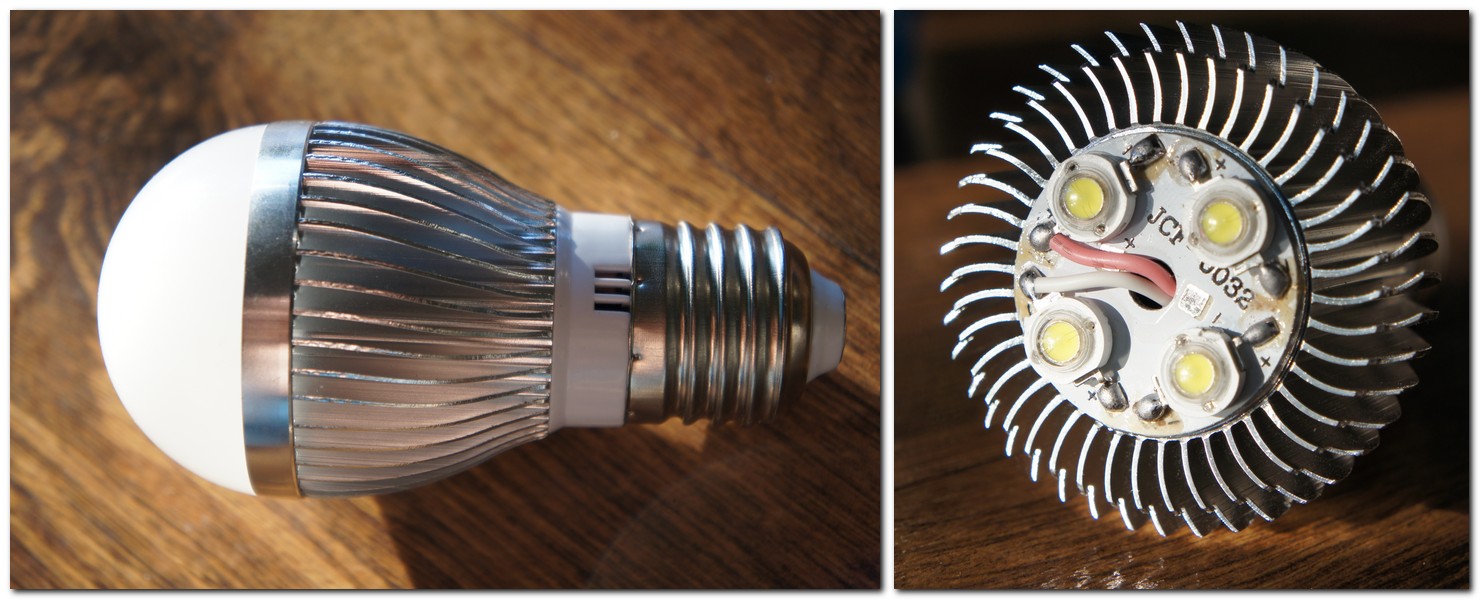

С вопросом питания формирователя синус решен. В качестве БП, успешно опробован драйвер с led 4x1W лампы 220В-14В.

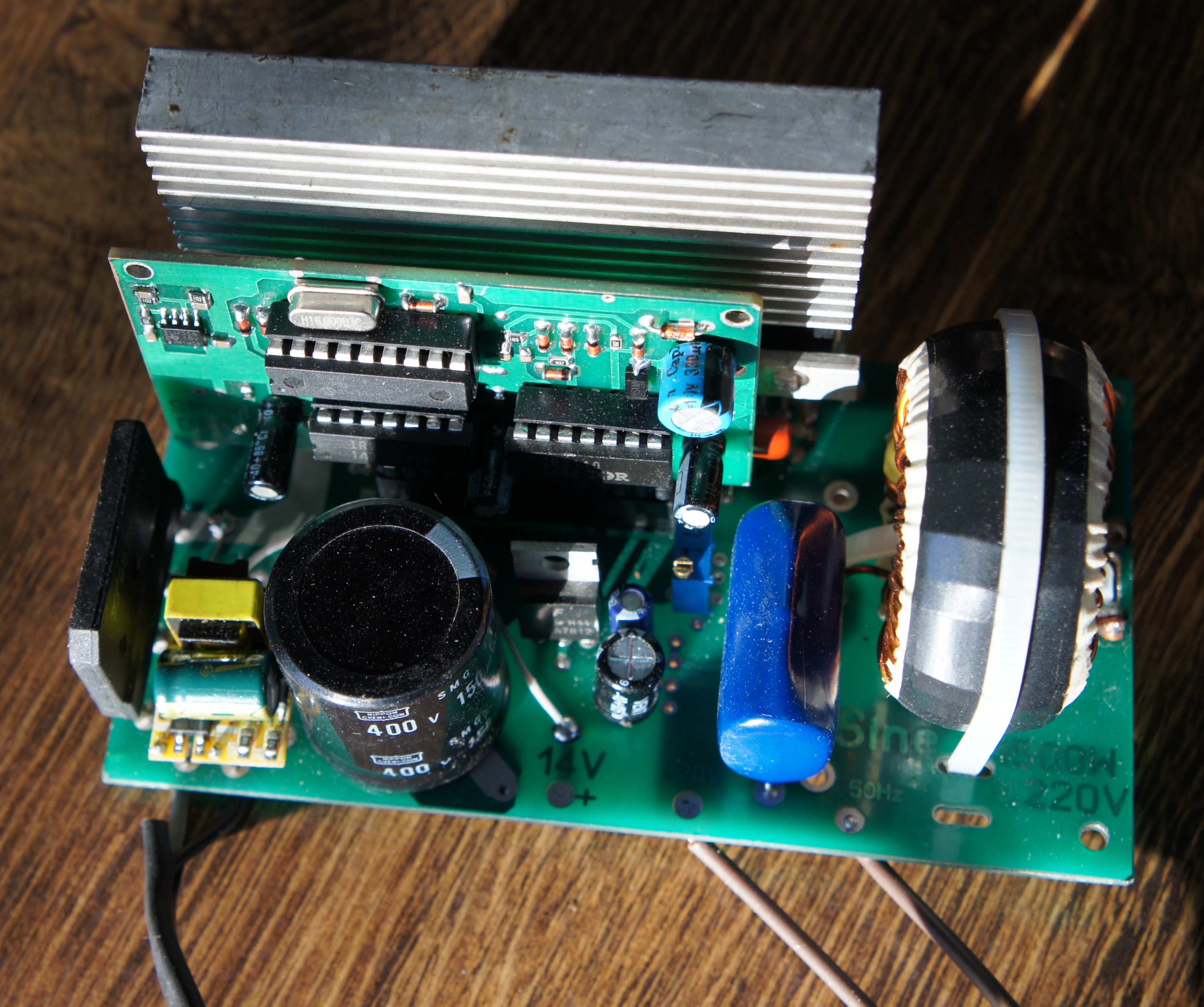

В качестве нагрузки,подключил древний совковый утюг.Судя по параметрам ГОСТ, 1000Вт-220В.
Формирователь запитал от сети,через диодную сборку (на силовой плате установлена). Все отлично,если учитывать, что в качестве силовых установлены 10n60,при маленьком радиаторе,от компового БП. Успевает нагреться утюг,и синхронно радиатор. Хотя радиатором это не назовешь.

Какой дроссель? на чем и чем намотан? как сильно греется? как я понимаю, у вас большие потери на полевике (довольно большое сопротивление открытого канала) почему они? ставили то что было в наличии?
Прикольный паучек на утюге))

Дроссель ольсифер,проницаемость не знаю...4-5слоев 3.3мН по самодельному прибору. Нагрева дросселя не заметил,силовые, что есть наличие.Хотя из расчета-Насос,котел с головой и этих.Сейчас подключил насос (Малыш)по схеме,-сеть,формирователь синус,насос.По звуку,и работе,все ровно,красиво.
