Инвертор синус 50 Гц своими руками

Эти пары транзисторов функционально дублируют друг друга...
Зачем?
Когда пару транзисторов можно сократить - получается дешевле.....

Теоретически начиная со второга ряда можно убрать нижний транзистор, но всетаки имея етот транзистор включаются два резистора и ток балинсировки может быть больше,,,,
Вот нашел еще одно решение,активного балансира на конденсаторах.... мужик выложил схему,
Ток балансировки может быть любой,добавляя или уменьшая емкость конденсаторов, драйвера можно тоже любые, и генератор тоже .
И эта схема по моему многое упрощает ,,, можна использовать контроль полного заряда и минимального разряда по одной контрольной точке, на истоке (конденсатора) нижнего плеча.Можна и вольтметр поставить туда ,видеть какое напряжени ..

Всем привет! Кто нибудь может мне подсказать или показать какая будет осциллограмма при коротком замыкании конденсатора?

spaceon пишет: Всем привет! Кто нибудь может мне подсказать или показать какая будет осциллограмма при коротком замыкании конденсатора?

...Прямая горизонтальная линия...
...в момент короткого замыкания перепад напряжения до нуля - что-то вроде левой половины от буквы Л, отзеркалированной вправо...

Доброго всем дня. Ребят, подскажите, может кто колупал этот вопрос, в плате егешки пытаюсь поменять мертвое время. Перепробовал перемычками все четыре варианта, но во всех случаях мертвое время полторы микросекунды. Может есть какой то секрет, или я чего то недочитал в даташите.Фото платы https://realstrannik.com/forum/etalon/197-invertor-sinus-50-gts-svoimi-rukami?start=1040#27571

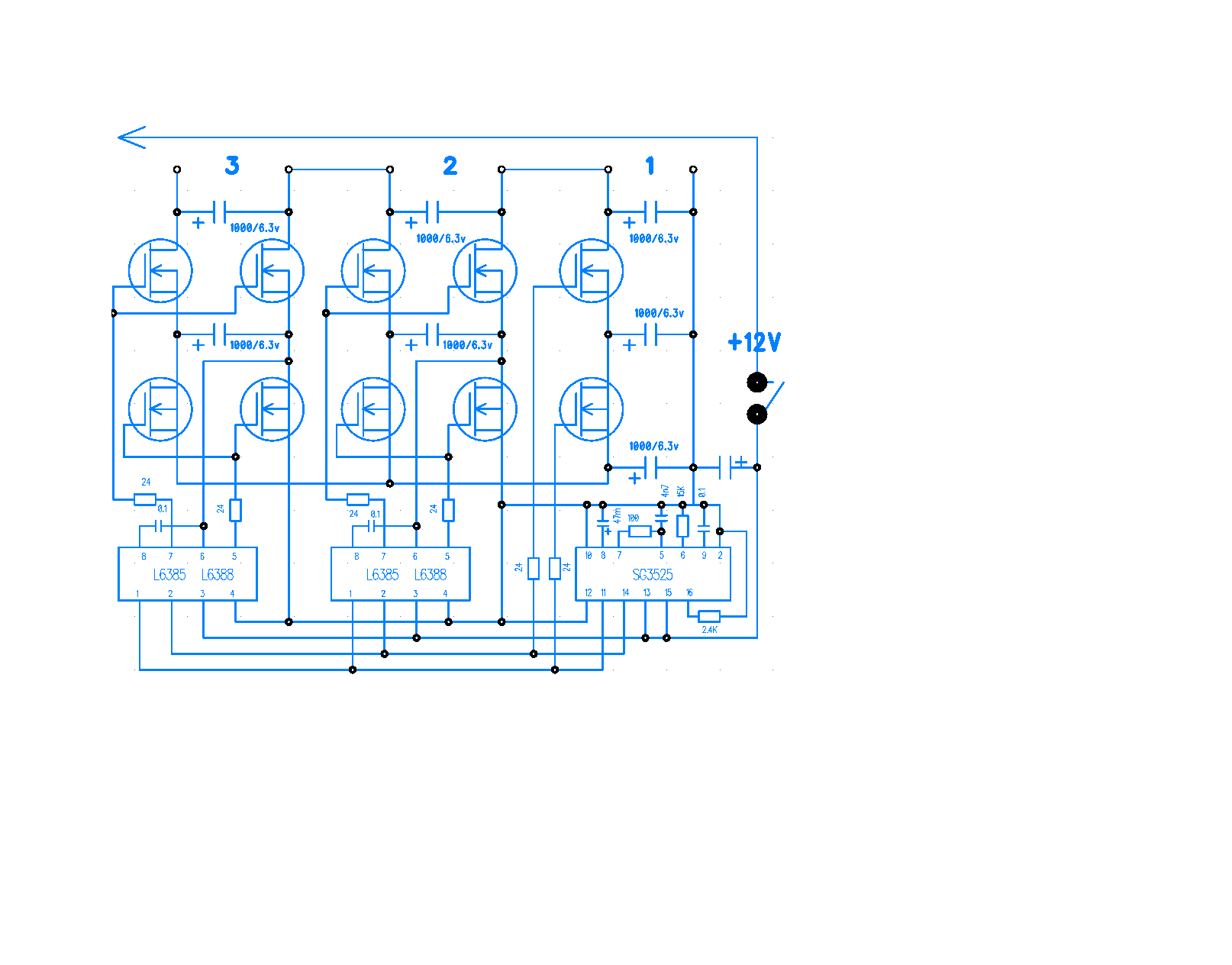

Вот немного подробней схема активного балансира, видео выше.По такой схеме первый АКБ идет управление на 2 ключа сразу с 3525, а дальше уже с драйверами.Но конденсатор на емитере(истоке) нижнего ключа должен быть обязателен.
Можно применят и драйвера с одним входом . например L6384 и однотактный генератор . таже 555 серия. и схема еще проще.

Добрый день!
Помогите советом: имеется китайский инвертор 1500w синус на EG8010. При нагрузке свтодиодными лентами, питающимися от 12в импульсных блоков питания, начинается какой-то срыв, моргание напряжения на выходе, где-то раз 5 в секунду. В защиту не уходит. Начинается где-то от 300-350 Вт нагрузки. Powerfactor 0.5. При отключении части нагрузки - работа восстанавливается. От смешанной нагрузки работает минут 10 и может сорваться.
Если нагружать феном - держит 1500 и немного больше, powerfactor 0.3-0.9, смотря какую мощность выбирать. Чайники без проблем.

Увеличивал конденсатор на выходе 4.7 -> 9.4 мкф
Увеличил электролит 450в 330->680 мкф - кажется стало еще раньше срываться и появился писк в момент срыва.
Пробовал подключать на выход ЭМИ фильтр.

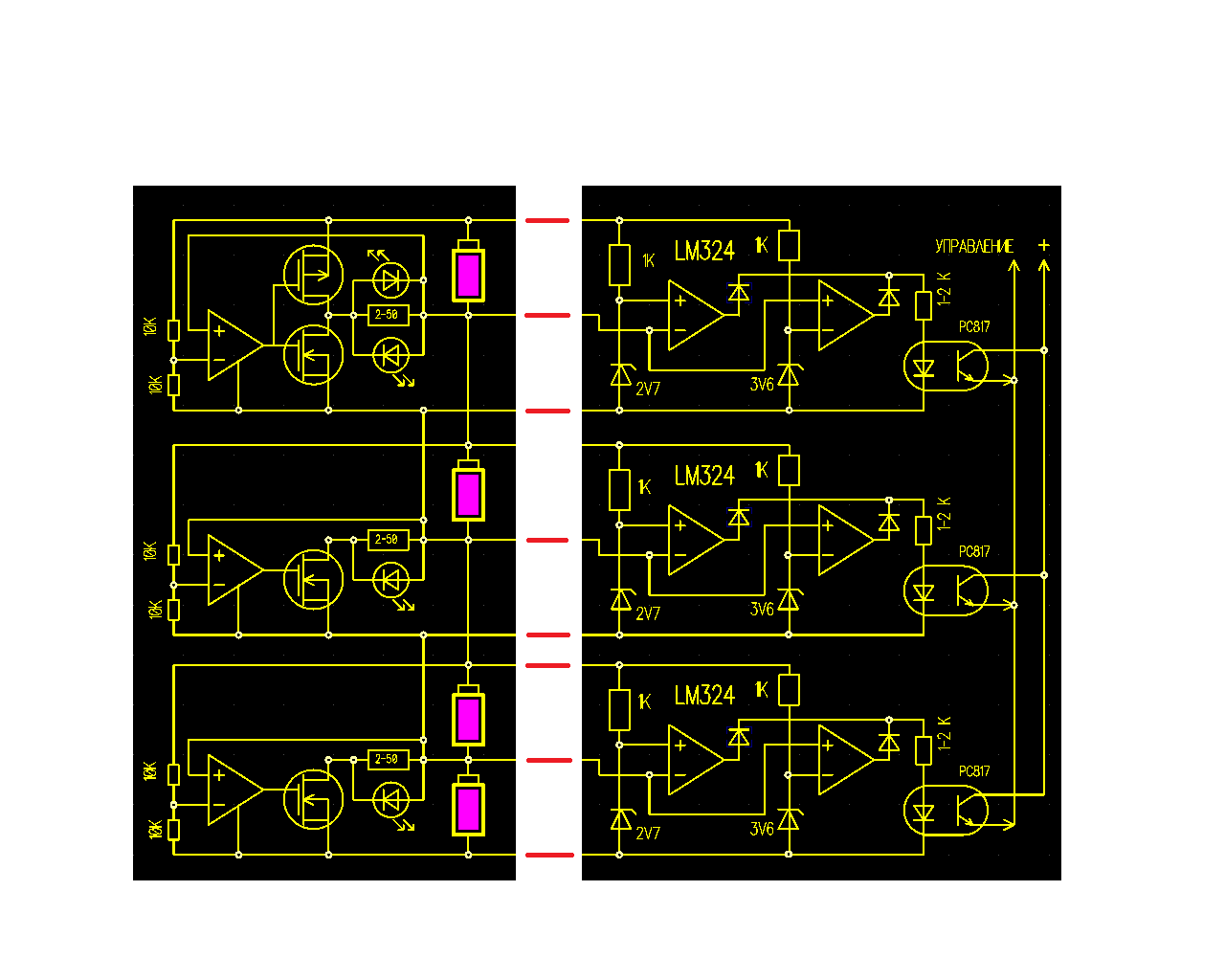

Вот еще одна схема простого активного балансира , на любом опирационнике . LM358 ,на последний АКБ еще один транзистор ,
Работает так, если один из АКБ уходит в верх по напряжению схема включает транзистор и разряжает его через резистор до значения соседнего АКБ и засвечивает светодиод на том АКБ где идет разряд. при ровном напряжении на всех АКБ опирац. переходит в среднюю точку( не включает транзистор) светодиод гаснет и все стоит в ожидании...
Правая часть схемы можно использовать для контроля заряда разряда АКБ например LM324 ,, Последний АКБ контролировать его заряд разряд нечем. или другое решение.

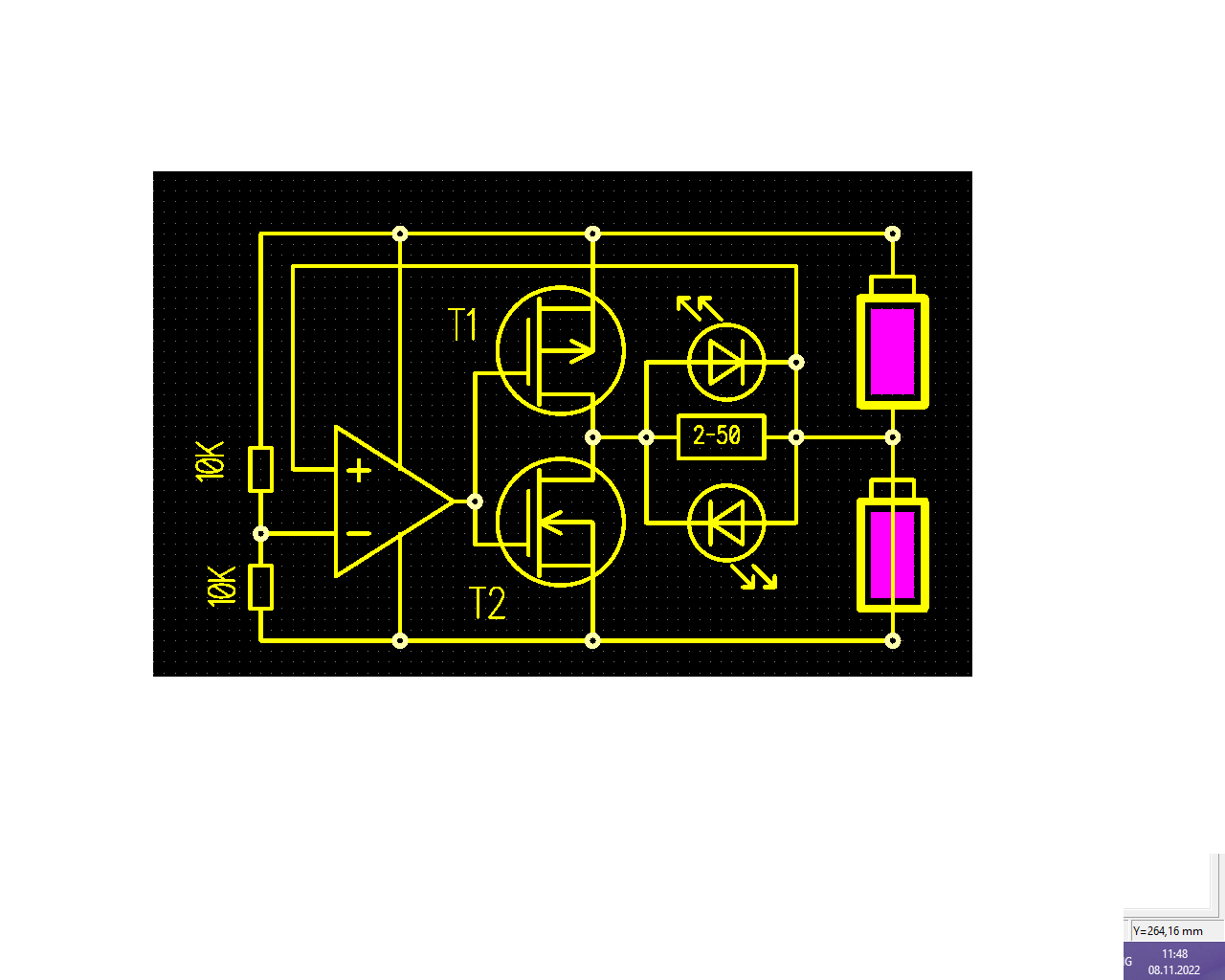

Изначально пробовал эту схему ,по два транзистора, при повышении АКБ должно срабатывать два плеча на верхнем и нижнем опирац. но не всегда срабатывает нижний ,Изначально убрал все нижние транзисторы тоже работает. Но при большомм количестве АКБ нету такого же количества транзисторов. переделал на нижние . можно применять любые...

Дело в том что я подключаю весь дом как нагрузку. Освещение из ламп это то от чего сразу воспроизводится эта проблема. Если же свет не включать то проблема тоже вылазит, но минут через 10 ( в доме много всяких мелких импульсных блоков питания, типа роутеров, тв и т.д. Т.е. нереально перед каждой нагрузкой что-то ставить.
Инвертор же собран по типовой схеме. Подозреваю это какой-то конструктивный просчет или дефект, т.к. мне не попадалось таких симптомов у кого-то.
А может просто нужен запас большой по мощности большой для индуктивной нагрузки? Но тут как бы 3х кратный запас. При том что PF нагрузки не меньше 0.5.
