Инвертор синус 50 Гц своими руками

2 нед. 5 дн. назад
Artem23
Захожу иногда
Захожу иногда
Сообщений: 40
Больше
Инвертор синус 50 Гц своими руками #165840
Везде по схемам стоит in4148 на затворах. На бустрепе fr107

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 нед. 4 дн. назад
diod
Живу я здесь
Живу я здесь
Сообщений: 1320
Больше
Инвертор синус 50 Гц своими руками #165922

Artem23 пишет: Везде по схемам стоит in4148 на затворах. На бустрепе fr107

На затворах диоды только для более быстрого закрытия ключей.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 нед. 4 дн. назад
diod
Живу я здесь
Живу я здесь
Сообщений: 1320
Больше
Инвертор синус 50 Гц своими руками #165924

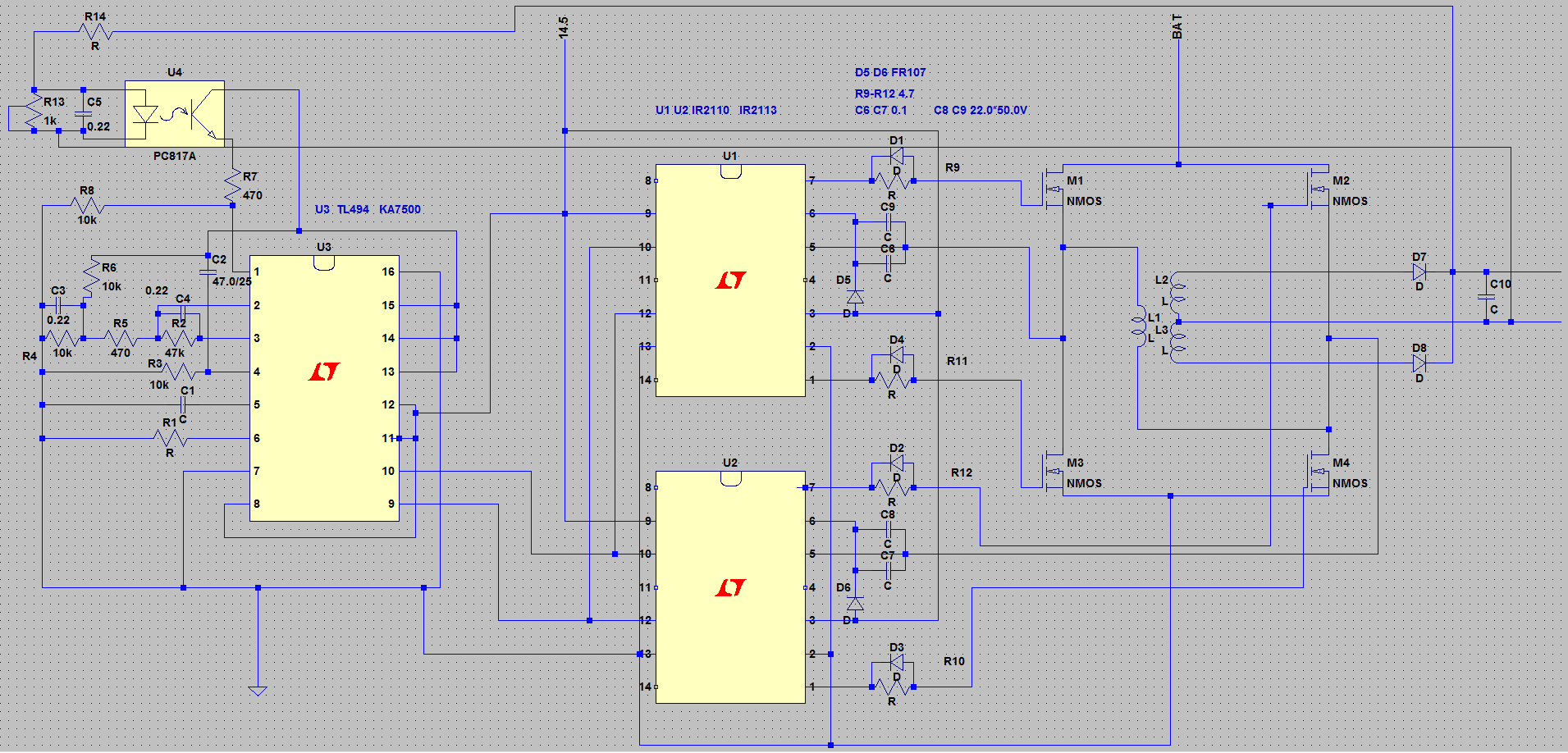

Tjalex пишет: Выше писал, в затворе 10 Ом, на истоке 10кОм, в схеме ошибка, по умолчанию программа поставила 1к.
Диод FR104.

А зачем тебе мостовая схема? Почему не собрать на 494й и 4426(4427) ? Обратная связь обязательно тебе нужна? Если бы собирал на 494 + 4426 и на тороидалном трансформаторе, я мог бы помочь и транс рассчитать под определенную частоту осциллятора и все остальное. На выходе 494й тоже фронт завален?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 нед. 4 дн. назад
Tjalex
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 39
Больше
Инвертор синус 50 Гц своими руками #165938
На пуш-пул надо транзюки вольт 150-200, в наличии много IRF3808. На TL-ке все норм.Произвел небольшой эксперимент: собрал простую схемку зарядки затвора через резюк 10 Ом кнопкой, и осциллом в ждущем режиме посмотрел, за сколько времени реально можно зарядить этот самый затвор. Так что выше ж...пы не подпрыгнешь! Синий луч на затворе, желтый на питании.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 нед. 4 дн. назад 2 нед. 4 дн. назад от diod.
diod
Живу я здесь
Живу я здесь
Сообщений: 1320
Больше
Инвертор синус 50 Гц своими руками #166009
Сколько не делал DC-DC преобразователей двухтактных, никогда не было заваленных фронтов. И почти всегда собирал на 494й и 4426 на трансе со средней точкой. Питал от 12в. аккумулятора.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 нед. 2 дн. назад 2 нед. 2 дн. назад от Artem23.
Artem23
Захожу иногда
Захожу иногда
Сообщений: 40
Больше
Инвертор синус 50 Гц своими руками #166156
Есть смысл попробовать запитать схему управления от отдельного источника питания. И поставить по питанию больше пленочных кондеев , на каждую микросхему.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 нед. 4 дн. назад
graffaw
Захожу иногда
Захожу иногда
Сообщений: 78
Больше
Инвертор синус 50 Гц своими руками #166458
Силовая плата на 2 транзистора на плече.
Силовая плата на 4 транзистора на плече отдельной платой управления.есть питание в минус , защита от пониженного напряжения.
Плата и БП отдельные для управления внешними ключами.
Новинка, плата управления внешними ключами, драйвера на АДУМ микросхеме, питание в минус и защита от пониж.напряжения.
Новинка, плата под EG8025 .плата управления внешними ключами , питание в минус и защита от пониж.напряжения. опто драйвера.
Плата БП косой мост, просто для зарядника или что еще угодно.
Плата БП на микросхеме 3895, мостовой резонансный БП. На данном фото сделан повышающий (корректор коэф.мощн.) двухтактный , драйвер там правда стоит HIP4081.
Плата под силовые модули.
Спасибо сказали RealStrannik, hoshka

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 нед. 4 дн. назад
graffaw
Захожу иногда
Захожу иногда
Сообщений: 78
Больше
Инвертор синус 50 Гц своими руками #166459
На данный момент запускаю транс и силовых модулях BSM150GB60 (система) транс на 140 В.Так как панели мои выдают 140в то исключаю всякие МППТ а сразу на АКБ 40 шт. лиферы 3.2в.
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 нед. 4 дн. назад 1 нед. 4 дн. назад от graffaw.
graffaw
Захожу иногда
Захожу иногда
Сообщений: 78
Больше
Инвертор синус 50 Гц своими руками #166469
вот, самая правая моя самодельная, на ней нету драйверов,
1 ег8010, 2 ег8011,3 ег8025, 4 ег8010
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 нед. 3 дн. назад 1 нед. 3 дн. назад от Tjalex.
Tjalex
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 39
Больше
Инвертор синус 50 Гц своими руками #166486
Всем привет. Усилил драйвера. В процессе из-за маленькой площади охлаждения полевиков от перегрева пробило одно плечо , поменял. После запуска замерил фронты, один верхний драйвер выдает увеличенное время фронта и спада, Могла ирка подгореть и не сгореть?

При полном заполнении в промежутках мертвого времени происходят затухающие колебания с частотой около 10 мГц.
Замерил КПД при 200 Вт 96.4% (больше блок питания не позволил, експериментирую на работе).
Осцыллограммы: синий-затвор, желтый-выход плеча.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
