Инвертор синус 50 Гц своими руками

Добрый день.Кто нибудь может поделится файлом или гербер печатной платы Славянки.Просто есть процы прошитые а плат голых нет.Хотел свои инверторы на Славянку перевести.Спасибо.

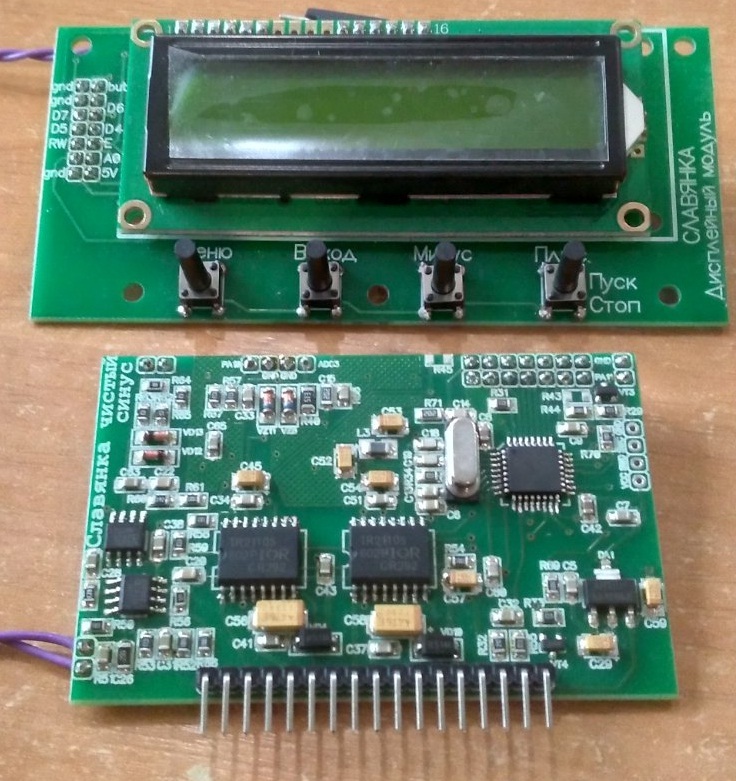

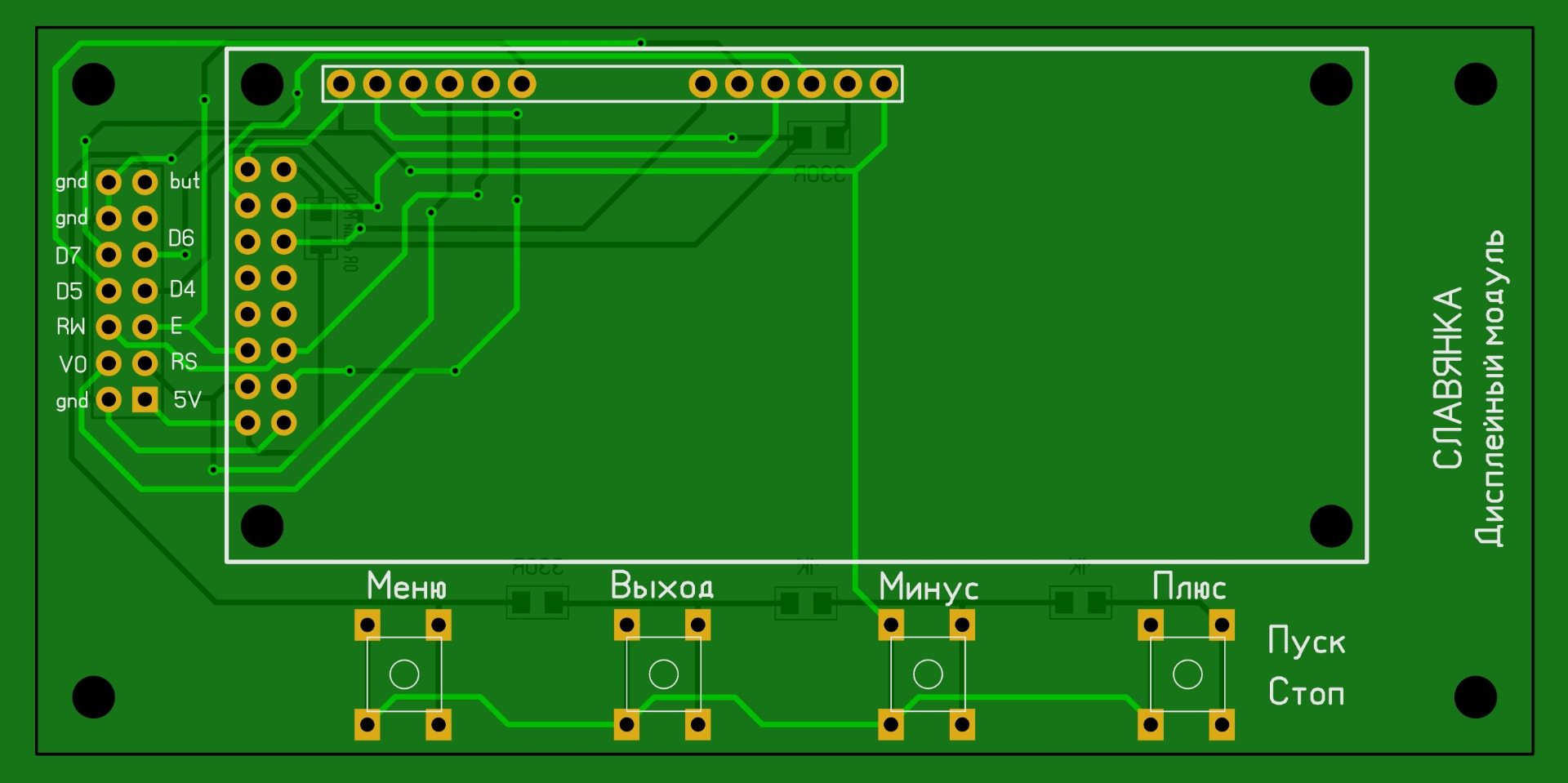

Нарисовал

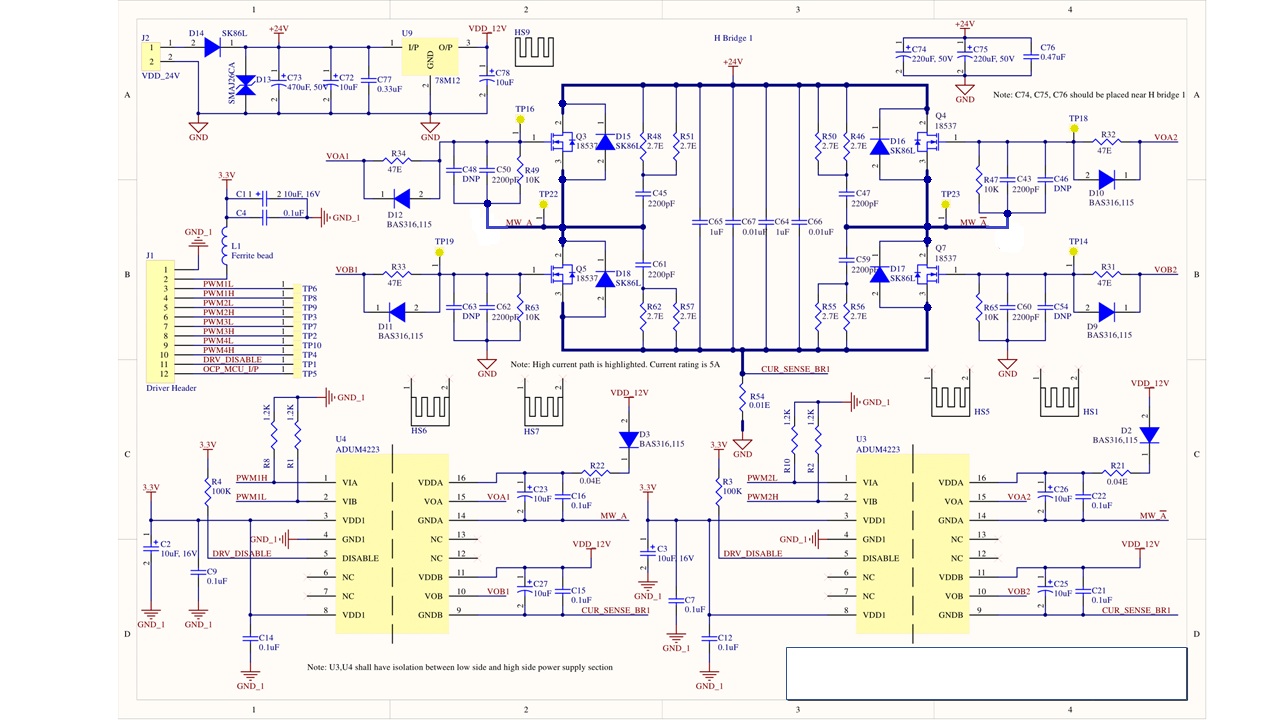

Классный драйвер.Есть какие нибудь мостовые схемы у Вас на них.Чтоб мне от чего-то отталкиваться.

Нашел.Но если у Вас есть наработки по данному драйверу поделитесь.

graffaw пишет: Все просто. первичная цепь +5в, вторичная (выход) запитка как обычно бустреп или отдельно каждая. 5 нога DISABLE при ноль работает выход при 1.4-1.5 в выход вырубает, все работает супер ,

DISABLE 3.3в будет норм? GNDB 9 нога подтягиваем к шунту нижних ключей? ТАК.Земля по низкой и высокой нужно развязывать. То-есть отдельные земли?
Чтоб был толк от этих драйверов нужно развязывать земли.

wodynoi пишет: Добрый день.Кто нибудь может поделится файлом или гербер печатной платы Славянки.Просто есть процы прошитые а плат голых нет.Хотел свои инверторы на Славянку перевести.Спасибо.

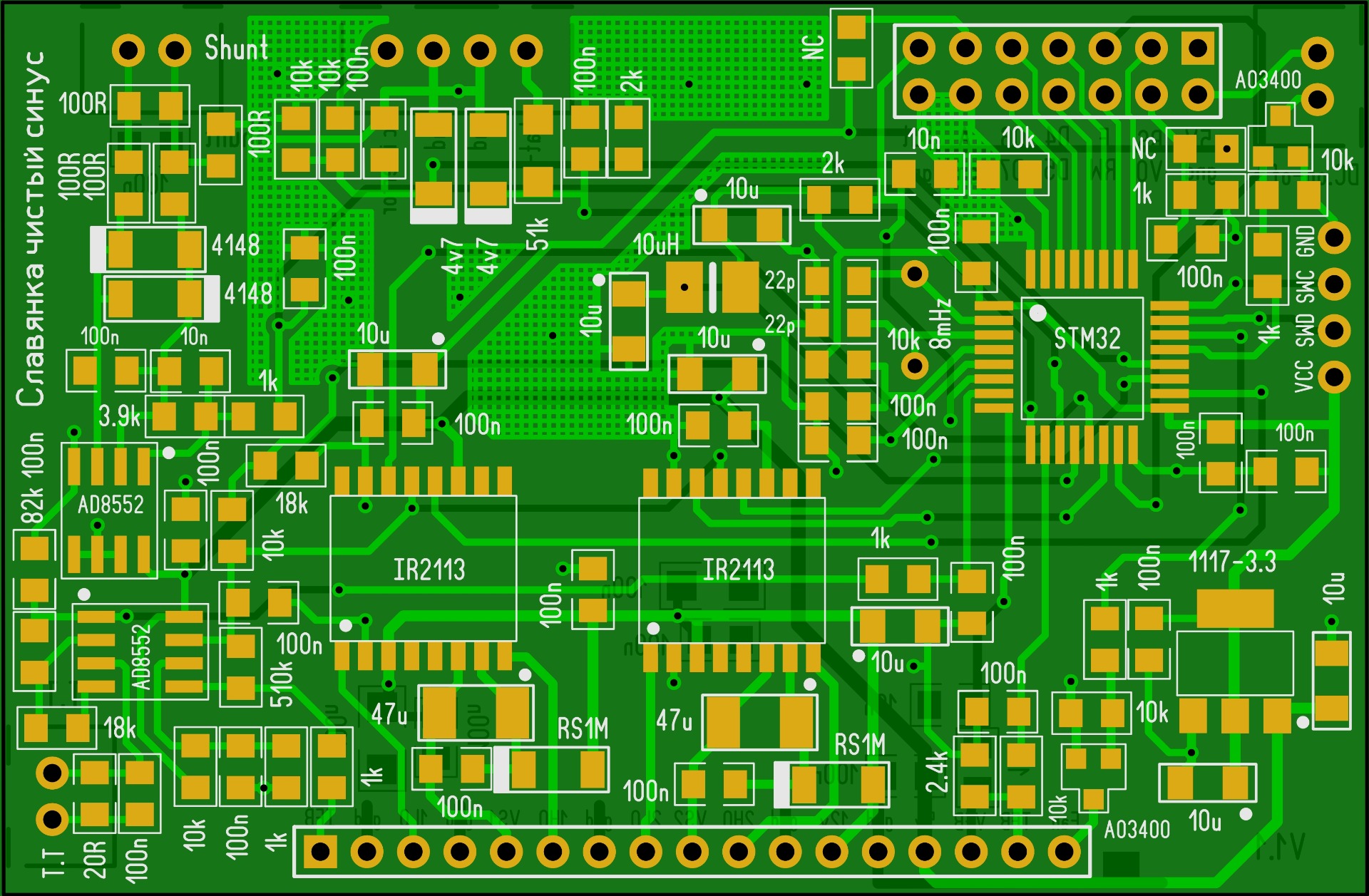

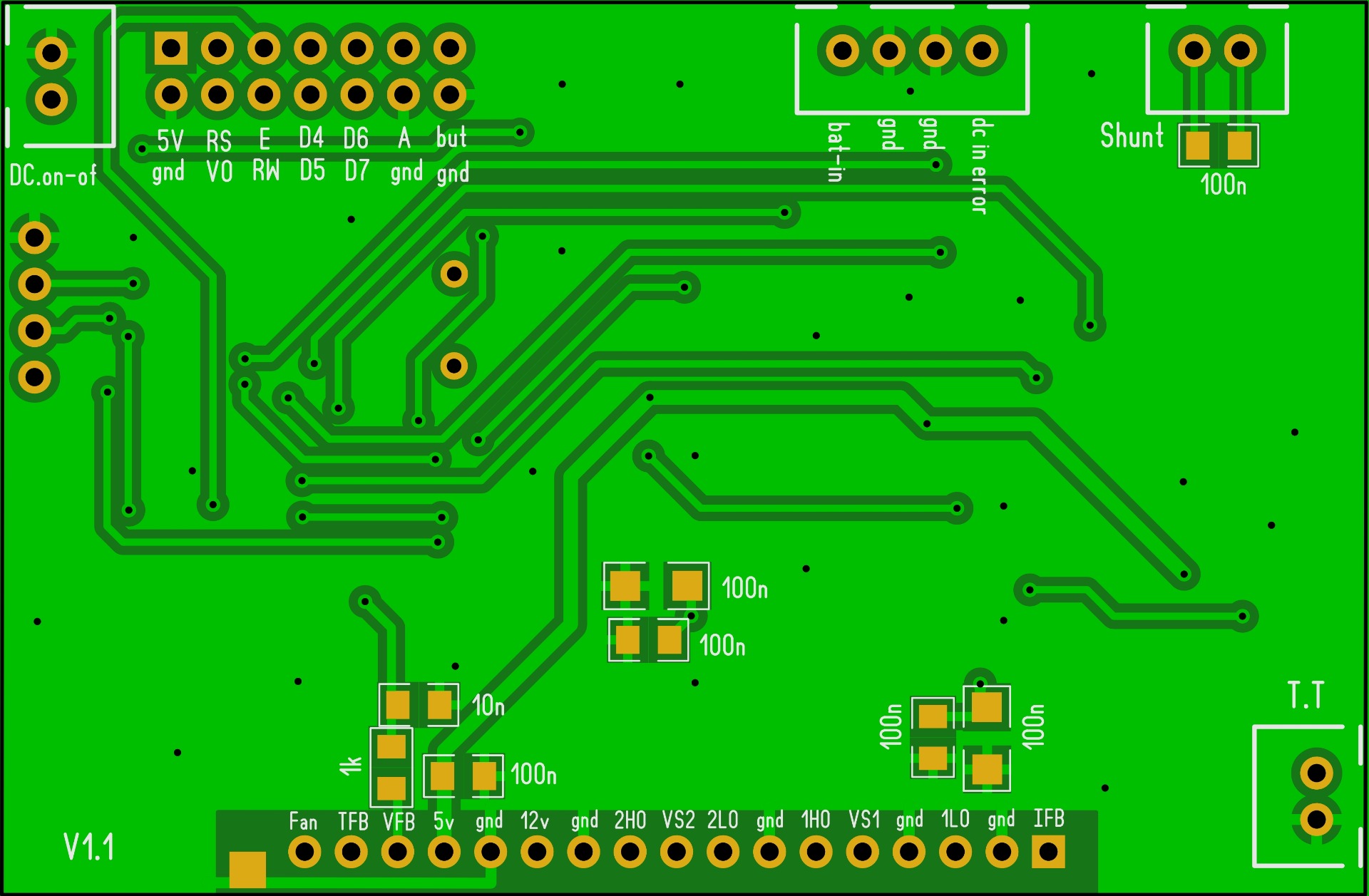

Нарисовал

Здравствуйте. Извините за наглость, но не могли бы вы поделится файлом или гербер печатной платы и прошивкой проца.

Прошивок в свободном доступе нет.Но можно поискать прошитые процы.

Добрый день. Кто подскажет почему такая картинка на выходе инвертора. Нагрузка 100 Вт 220В лампочка, без транса. Питание на фото.

Ol-Dob пишет: Добрый день. Кто подскажет почему такая картинка на выходе инвертора. Нагрузка 100 Вт 220В лампочка, без транса. Питание на фото.

Так-это самое главное Транс и Дроссель.

Народ, бахнули в тестовом инвертере HY3408 аж 12 штук, чем заменить подскажите.

graffaw пишет:

NE_XT пишет: Народ, бахнули в тестовом инвертере HY3408 аж 12 штук, чем заменить подскажите.

Другие или НУ4008.1908, IRF3808. IRFB 3710 . IRFB4110 лучше всего ,да куча разных транзисторов , а че бахнули и какое напряжение инвертора.

12 вольт, хрен знает при подключении аккумулятора искра проскочила, щелкнуло и завоняло Спасибо.
