Инвертор синус 50 Гц своими руками

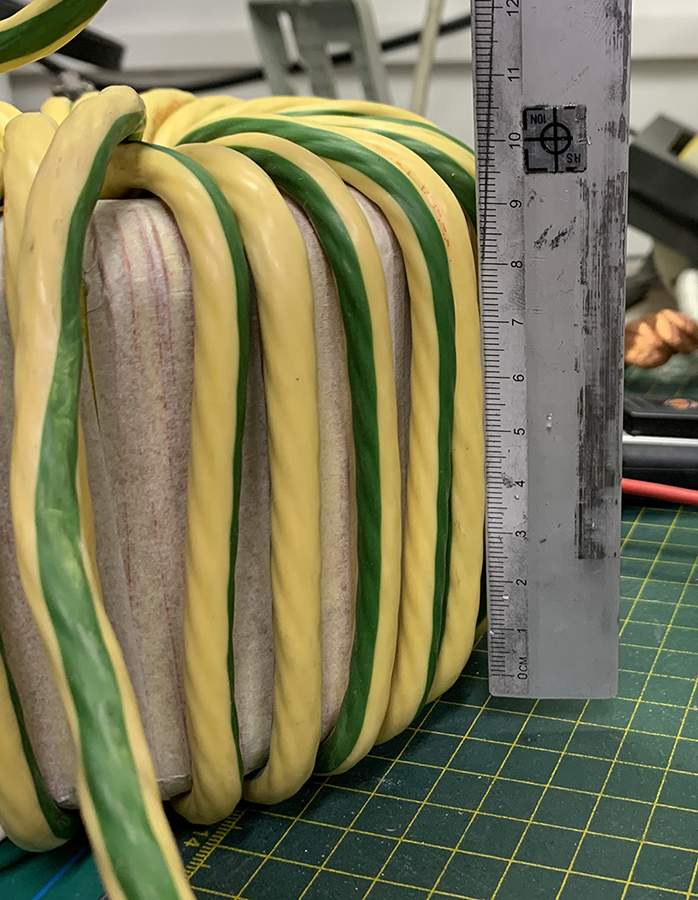

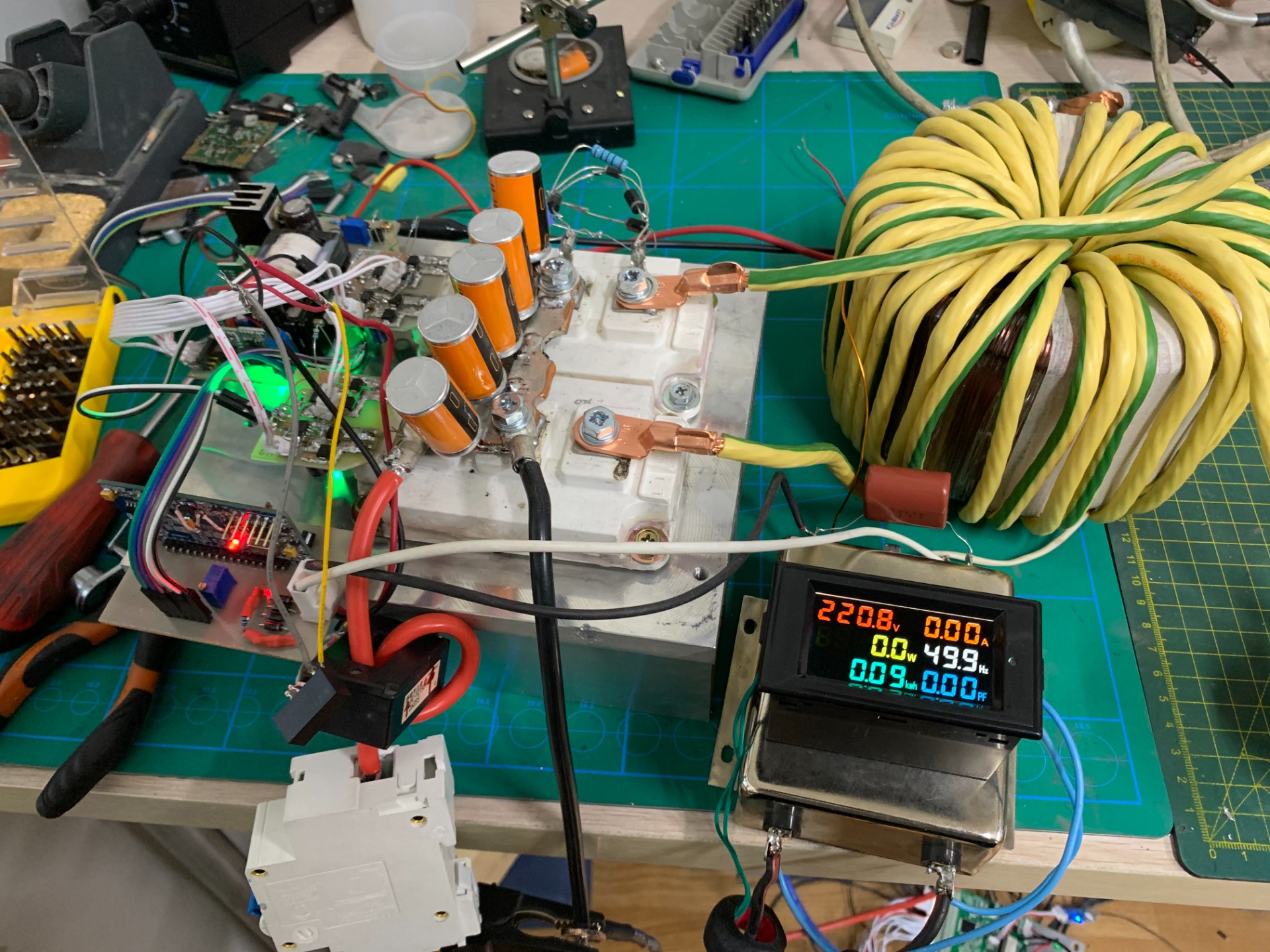

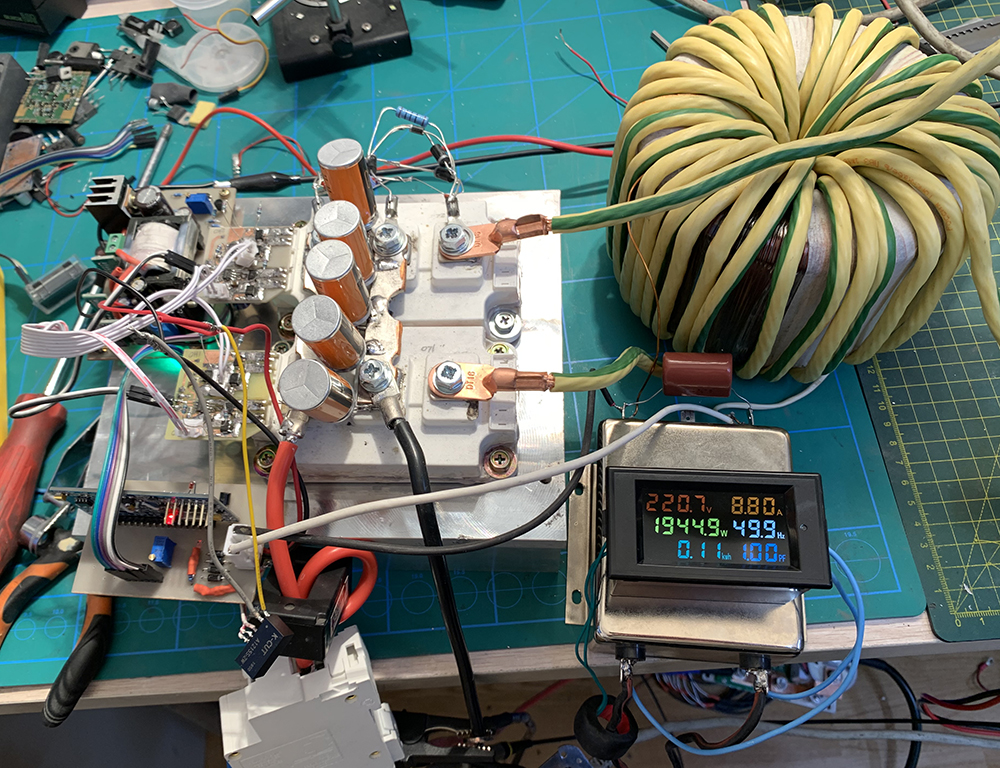

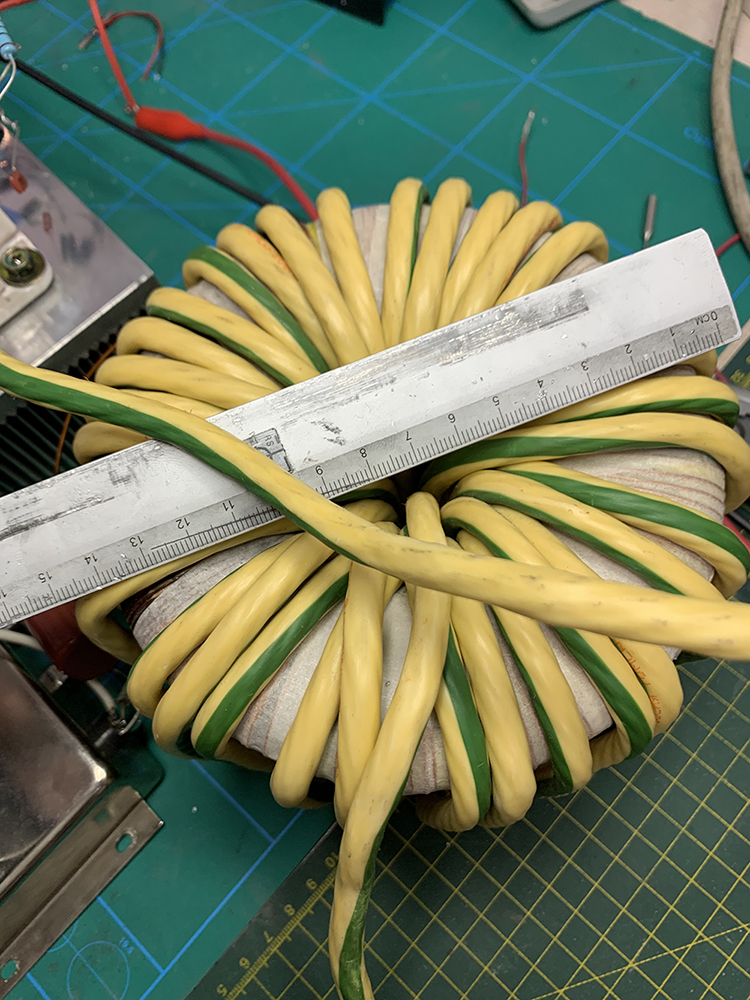

использовал 184 салатово-синее кольцо нагрев градусов 40 и это долговременно но нагрузке 1 ква а на 2 кват незнаю буду пробовать на ферите от тдкс.

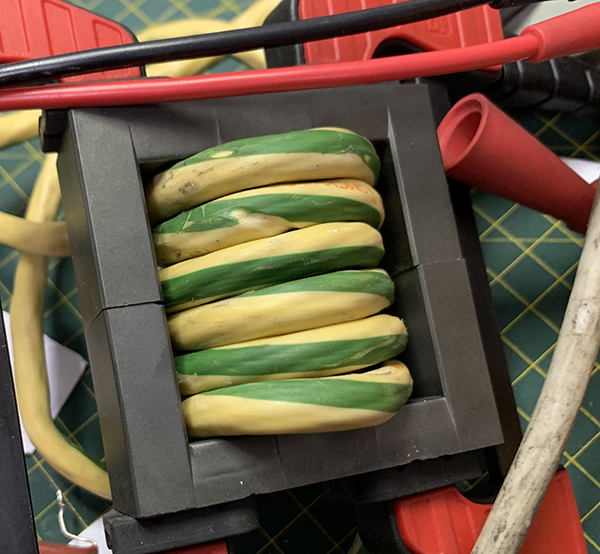

на ферите от тдкс сложены буквой Н не замерил длинну примерно 4-5 метров 1.7диаметр провода 300 мгкн прекрасно всё холодное.

Здравствуйте, подскажите, пожалуйста, собрал инвертор 48В на БЖ, за основу взял эту схему. Трансформатор планировал использовать тороидальный.

И вот эту печатку.


Перемотал вторичную обмотку трансформатора на 31 вольт, как советовал Эталон, сетевую обмотку не трогал, все подключил согласно схеме. Но на выходе имею вот такой синус. Меряю китайским мини осциллографом.

Нормальный синус, получил только с трансформатором ОСМ1-1.0, там сетевая обмотка 380 вольт, а вторичная на 28 вольт.

Пробивал перематывать подобный трансформатор, сетевую намотал на 240 вольт, вторичная также 31 вольт, но картина такая же.
Кто может подсказать, в чем может быть проблема. И чем чревато использовать трансформатор ОСМ1-1.0 380/28вольт, без перемотки.

vova-salivon:


У меня тоже была такая проблема, снял развязывающий трансформатор и увеличил емкость до 3,3 мкФ (а там еще 100нф стоят параллельно). Не забудь резисторы 150к после диодного моста

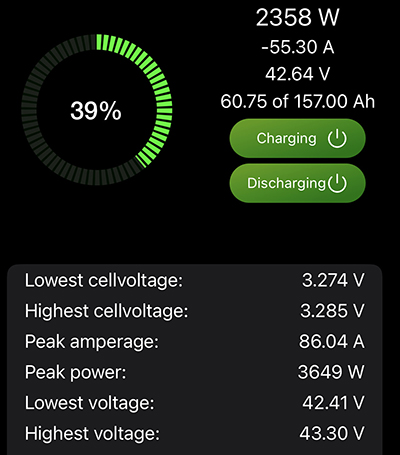

Тестировал до 2400вт (расчёт транс 1700вт).

Почему то не получилось использовать развязку трансформатора. Кто нибудь может объяснить мне, что я сделал не так

На сколько вольт вторичная обмотка?

С развязкой на трансе должно работать . Брать напряжение с выхода транса 220в на делитель, неправильно , когда подключиш дом будет плавать напряжение. Я доматал на трансе третью обмотку на ,12в для стабилизации и подал на диодный мост . Емкость после моста 2,2 мкф. Два инвертора один на дом 5кв и второй 10кв для мастерской работают нормально.

при первичной обмотке 31в вторичное напряжение 256. 9в для вторичной обмотки трансформатора обратной связи

Огромное спасибо всем, кто откликнулся.

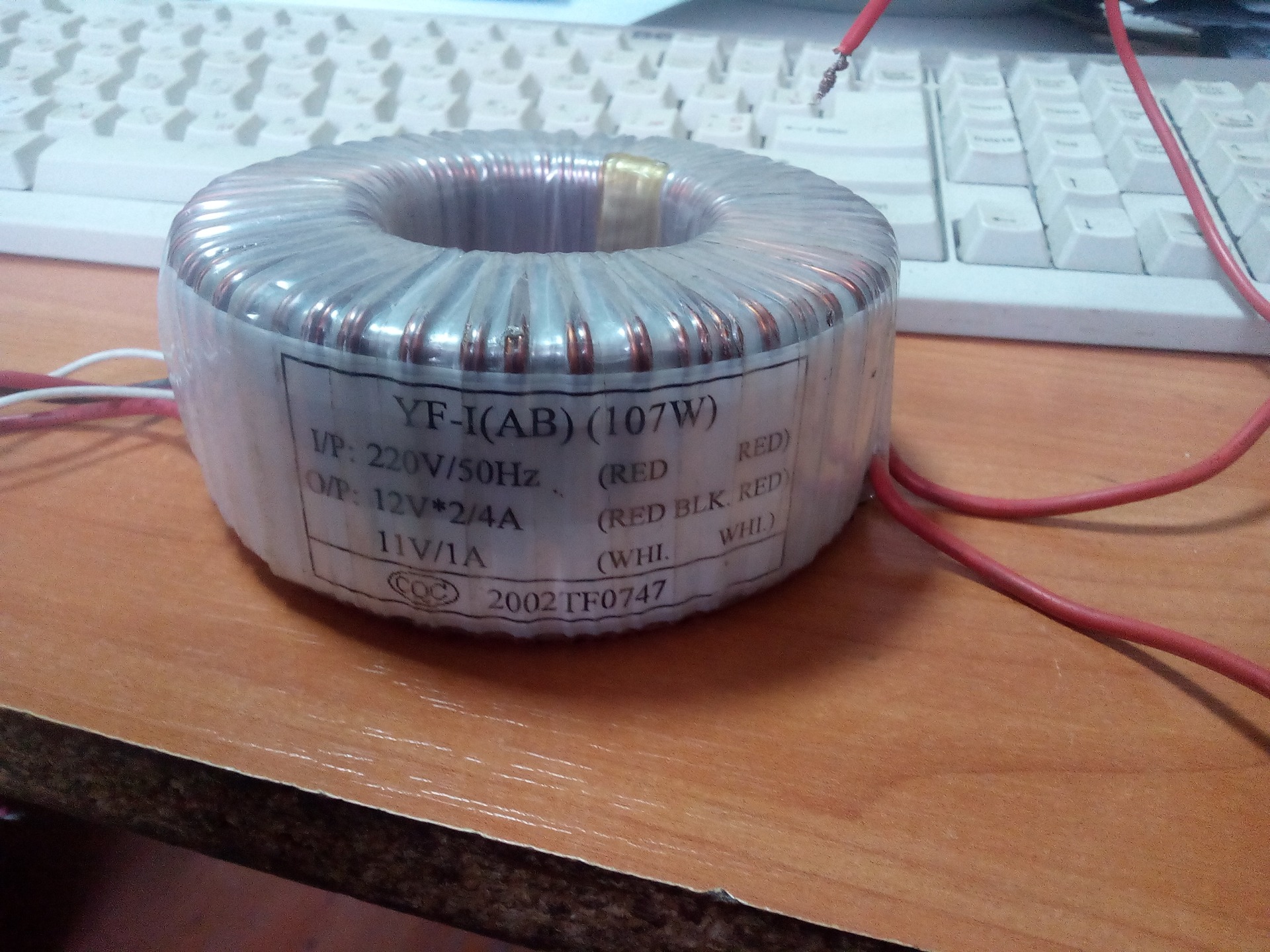

По совету graffaw попробовал подключить вот такой маломощный трансформатор.

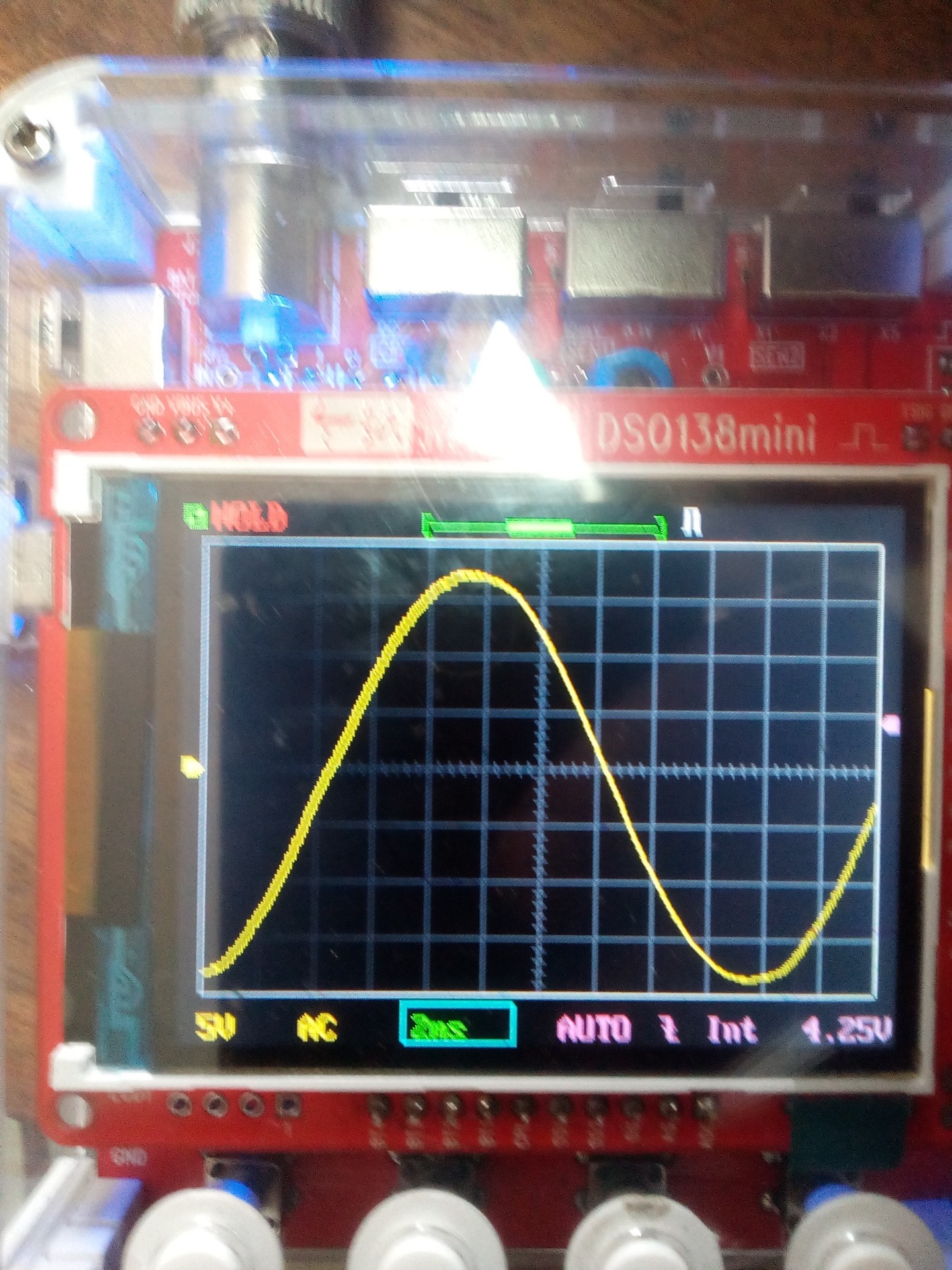

Синус на выходе стал действительно чистый.

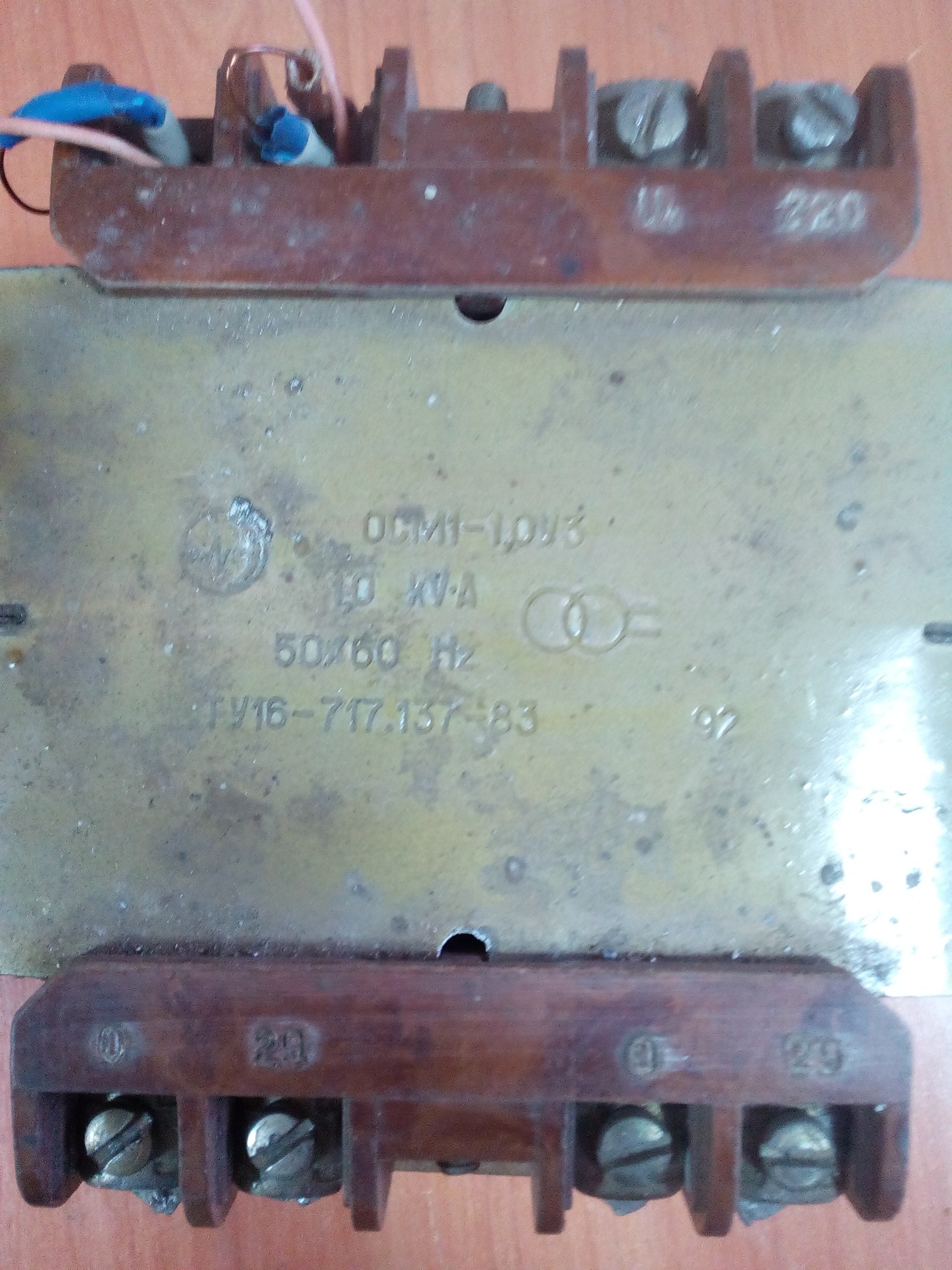

На следующие выходные пообещали привести вот такой заводской трансформатор ОСМ1-1.0 220/29 вольт.
Попробую на нем, если проблема останется, попробую переделать обратную связь за советами hoshka и Artem23.
О своих результатах сообщу.

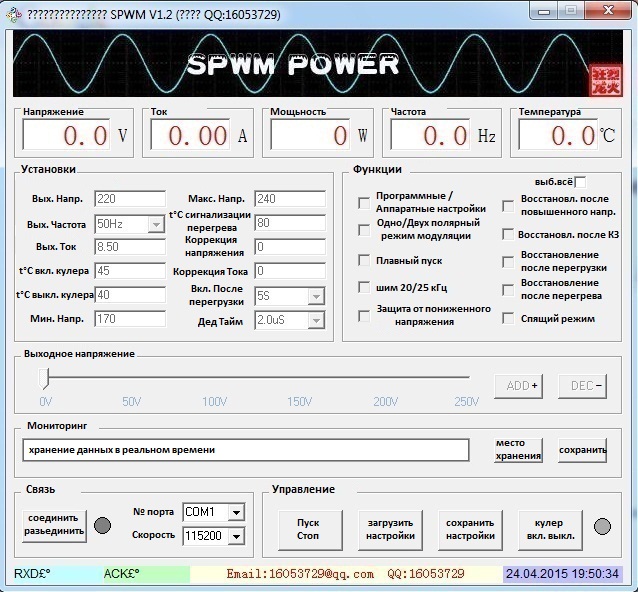

Всем привет. У кого есть программа для настройки EG8010 (RS232) ? Поставьте ссылку спс

disk.yandex.ru/d/QjVKQVoGy_uqSA
