Инвертор синус 50 Гц своими руками

не спорю но для меня живущему в германии магазинов таргуещих деталями только большие города а цены там в 3 раза дороже чем в китае +ехать 1.5 евро литр бензина\закзать можно пришлют доставка от3-6 евро\ Vishay IRFP450PBF MOSFET 1 N-Kanal 190 W TO-247AC
Conrad Electronic
2,50 €/Stück ab 1 Stück
2,26 €/Stück ab 10 Stück
2,16 €/Stück ab 25 Stück
это как пример так что китай для меня самый дешовый вариант.

это как пример а вообще там брал мощные игбт 75 А 10 шт 14 евро есть ещо один продовец там если и подделка то хорошая aliexpress.ru/item/4000981029505.html?sp...-62262411.1577976477

Вы раскачиваете модули через опторазвязку и повторители или как ?

Ol-Dob пишет: Вы раскачиваете модули через опторазвязку и повторители или как ?

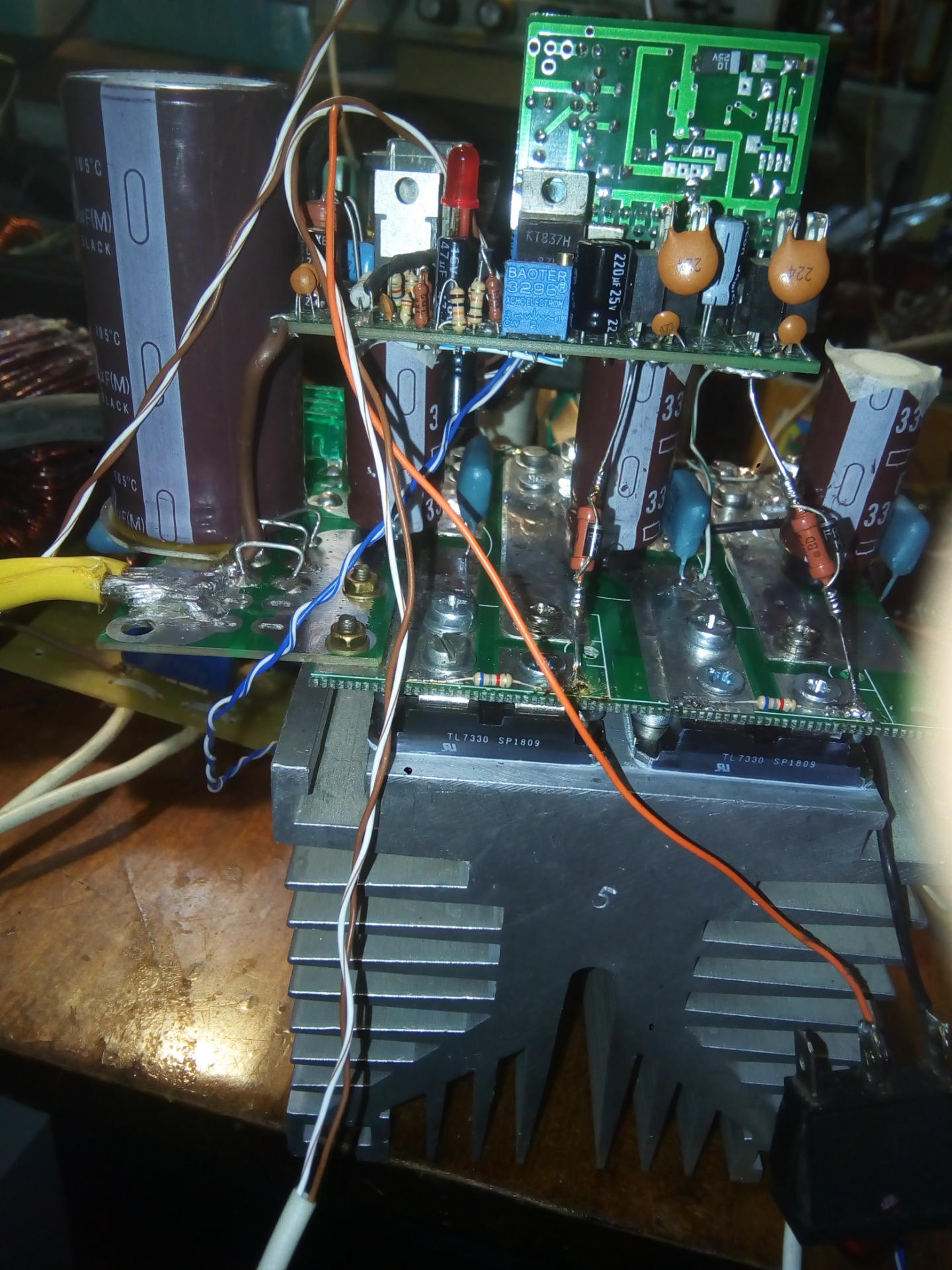

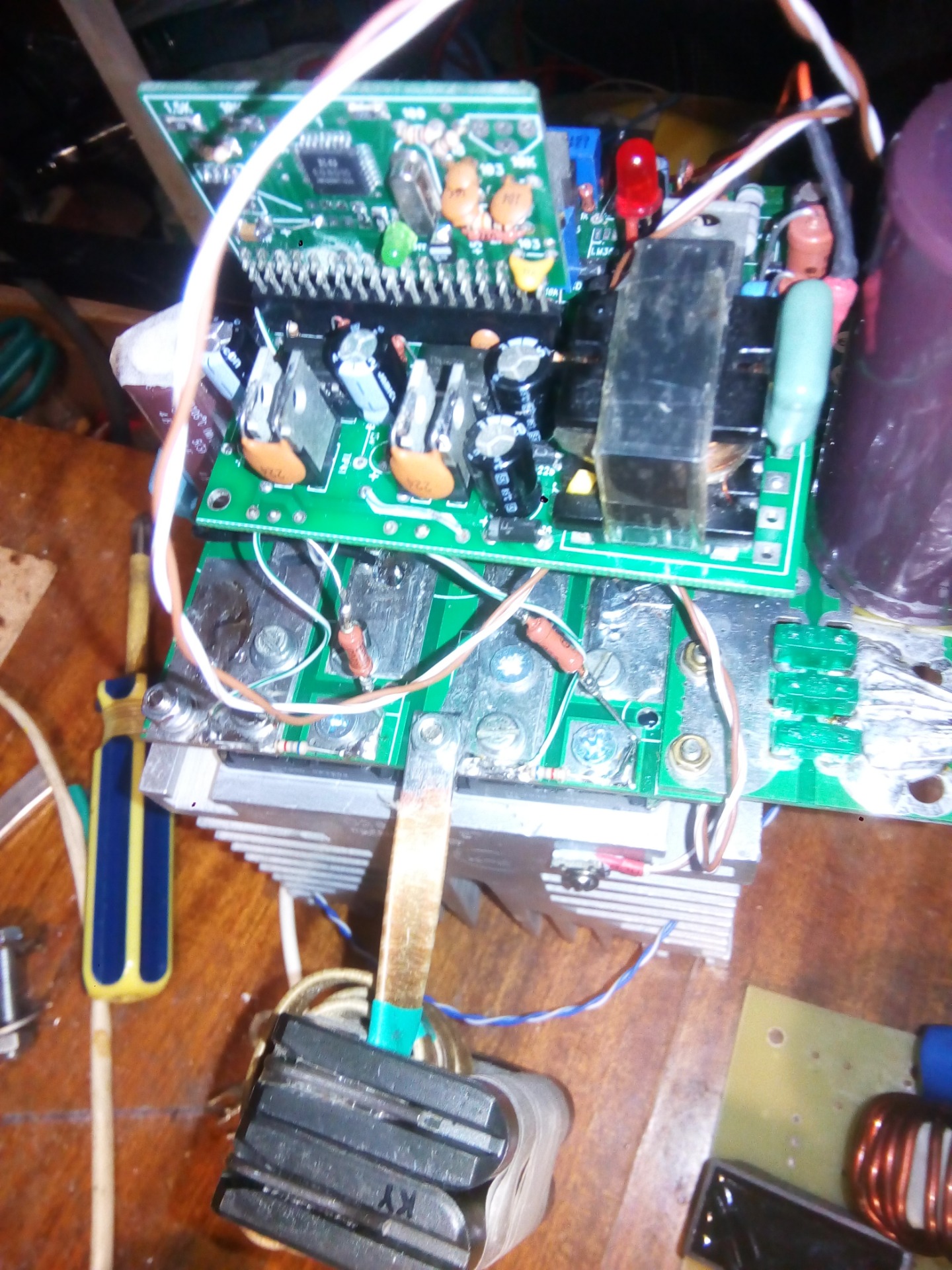

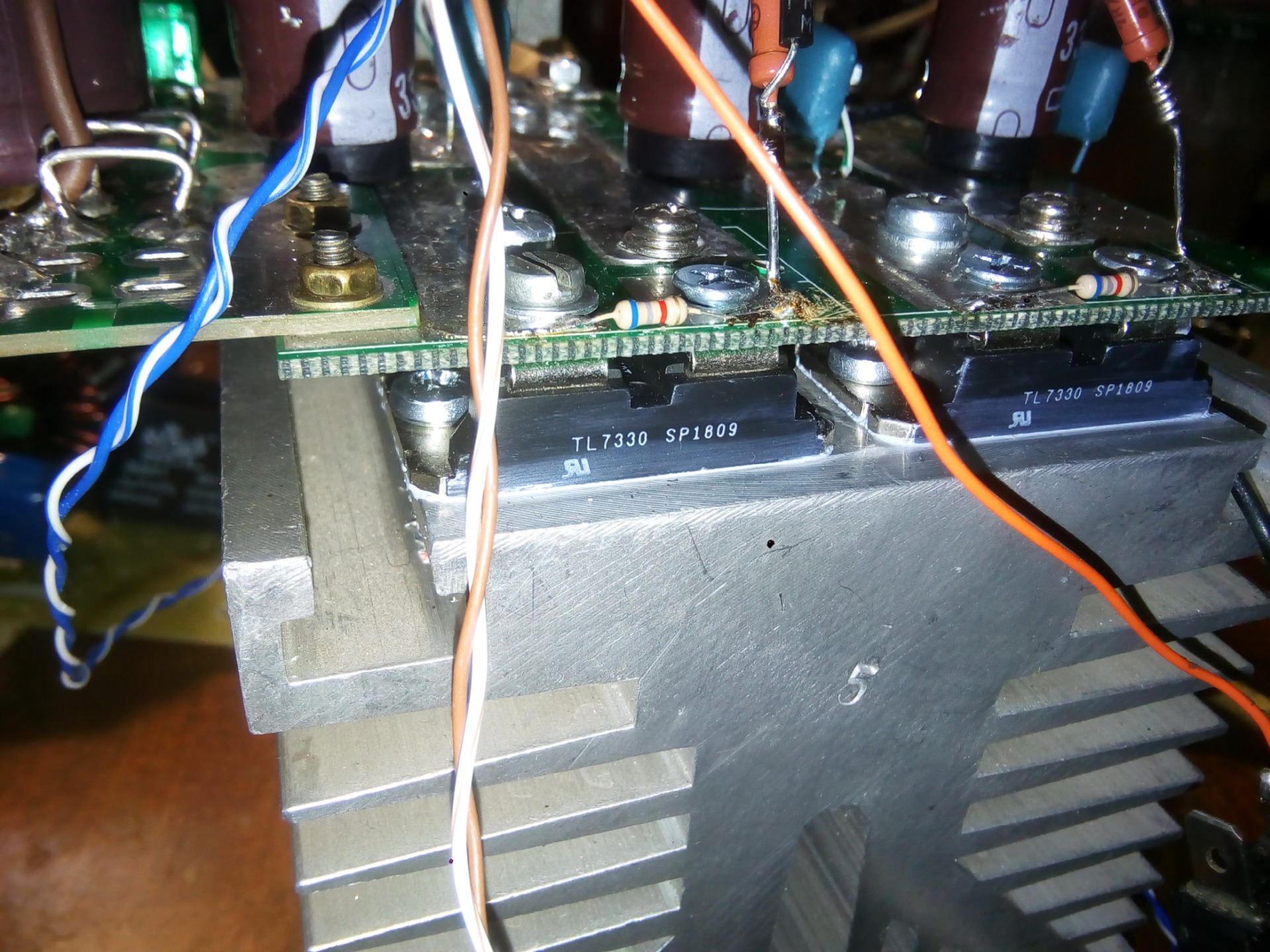

Плата уже ращитана то почему не поставить тем более затворы тяжелые.
aliexpress.ru/item/33005578174.html?spm=...2&sku_id=67036186745
aliexpress.ru/item/32294704928.html?spm=...2&sku_id=17670991838

Мне dc/dc нада с 48-82 на входе и с выходом 196-205 , пару тройку киловатт думаю хватит. Есть что предложить?

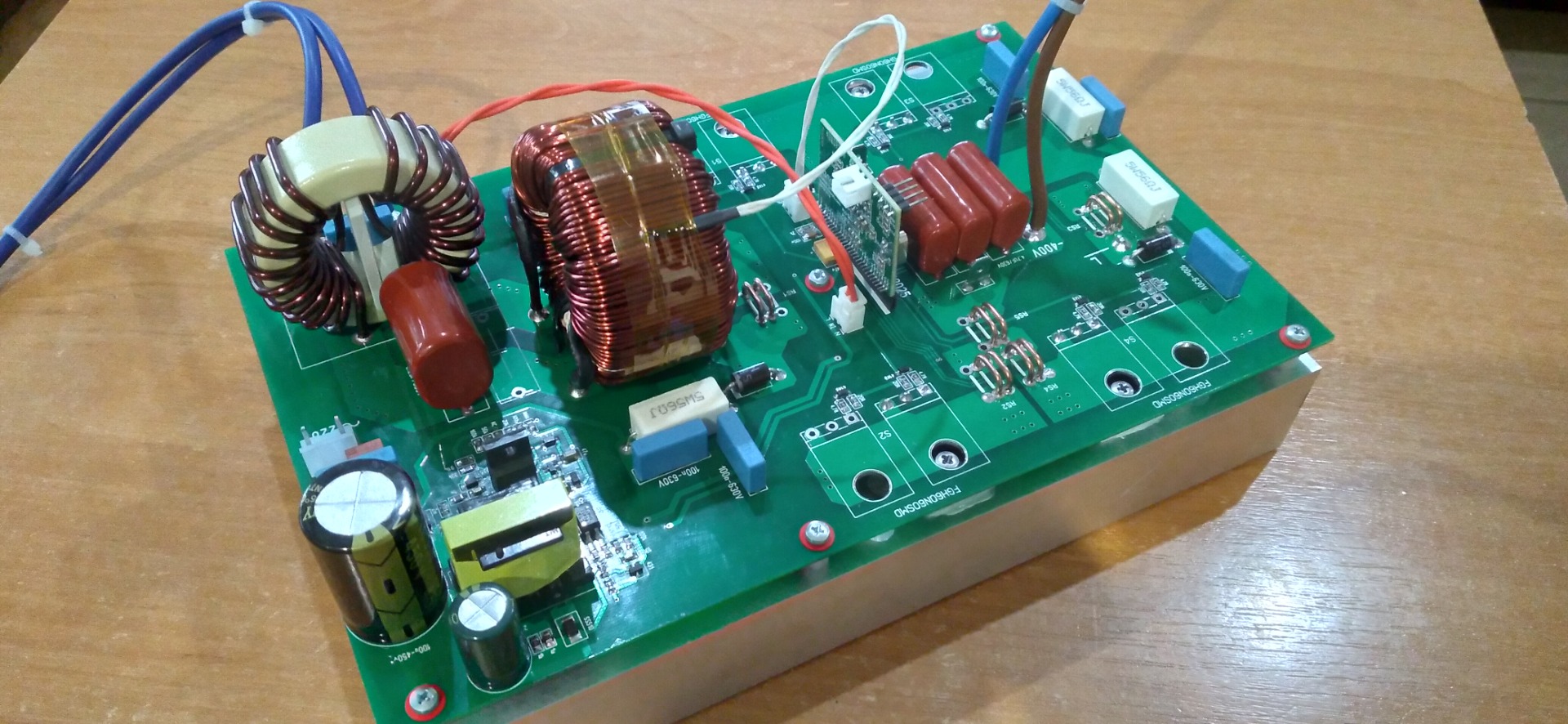

EG8025 6000вт

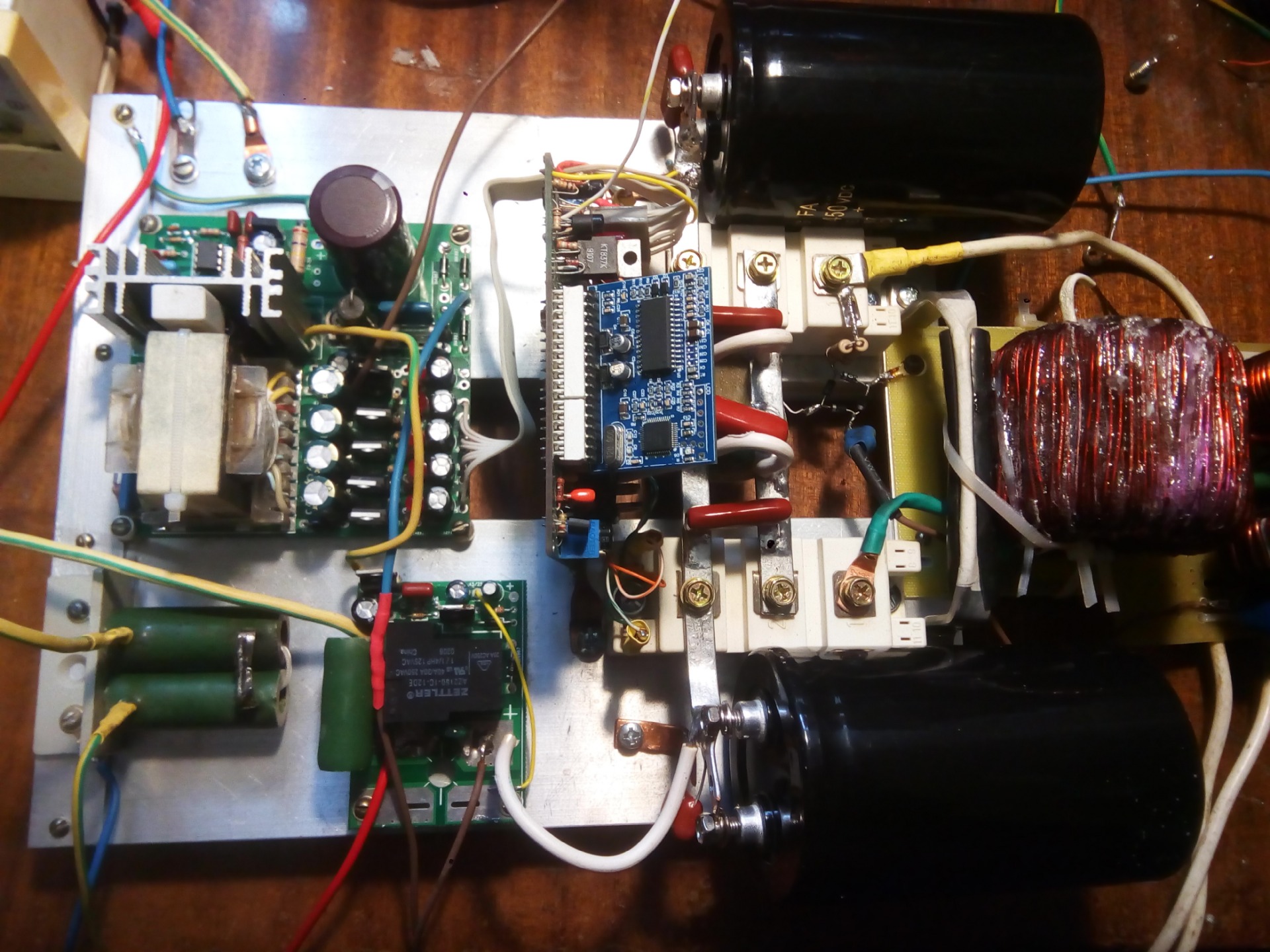

использовал 184 салатово-синее кольцо нагрев градусов 40 и это долговременно но нагрузке 1 ква а на 2 кват незнаю буду пробовать на ферите от тдкс.
на ферите от тдкс сложены буквой Н не замерил длинну примерно 4-5 метров 1.7диаметр провода 300 мгкн прекрасно всё холодное.

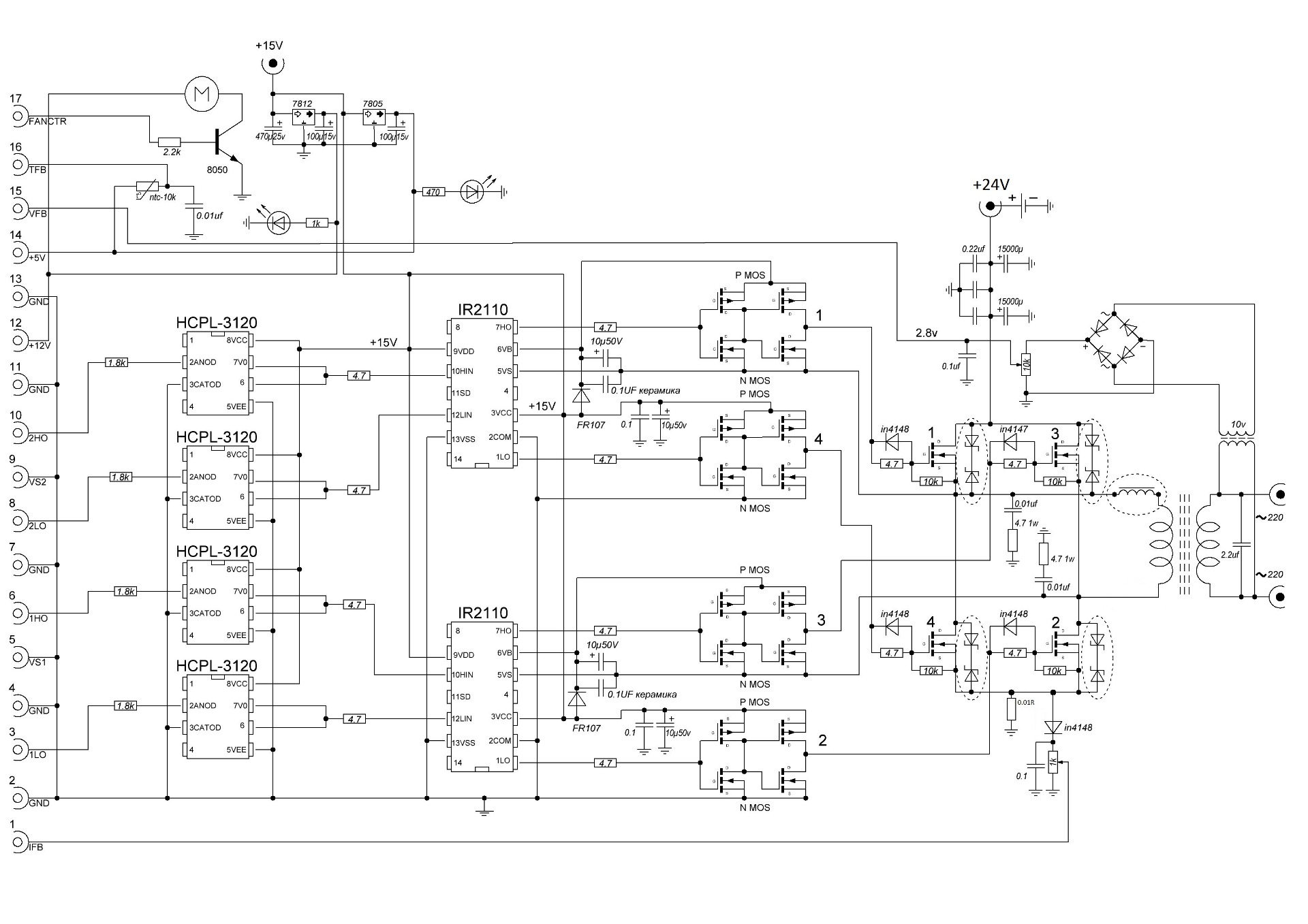

Здравствуйте, подскажите, пожалуйста, собрал инвертор 48В на БЖ, за основу взял эту схему. Трансформатор планировал использовать тороидальный.

И вот эту печатку.

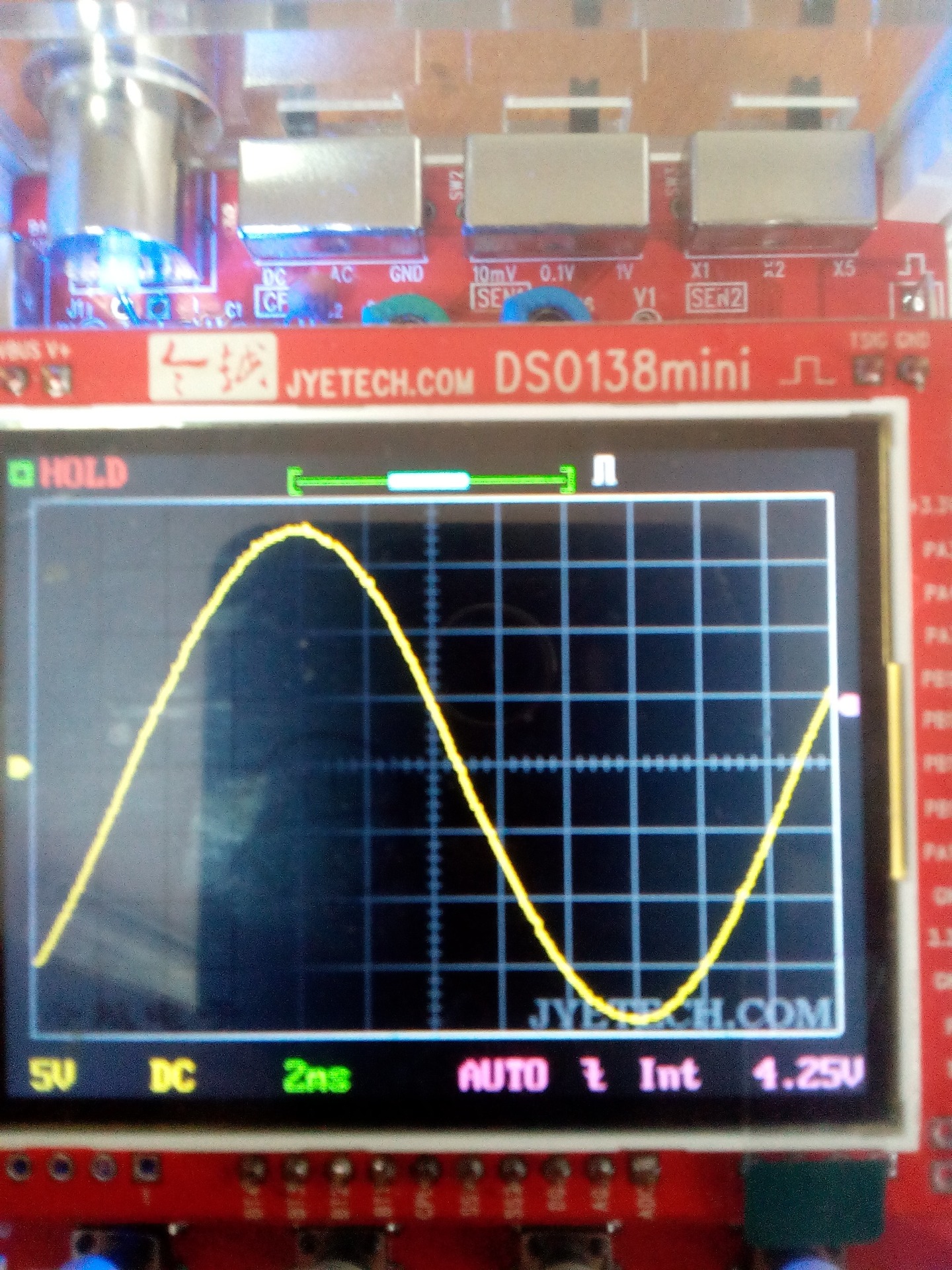

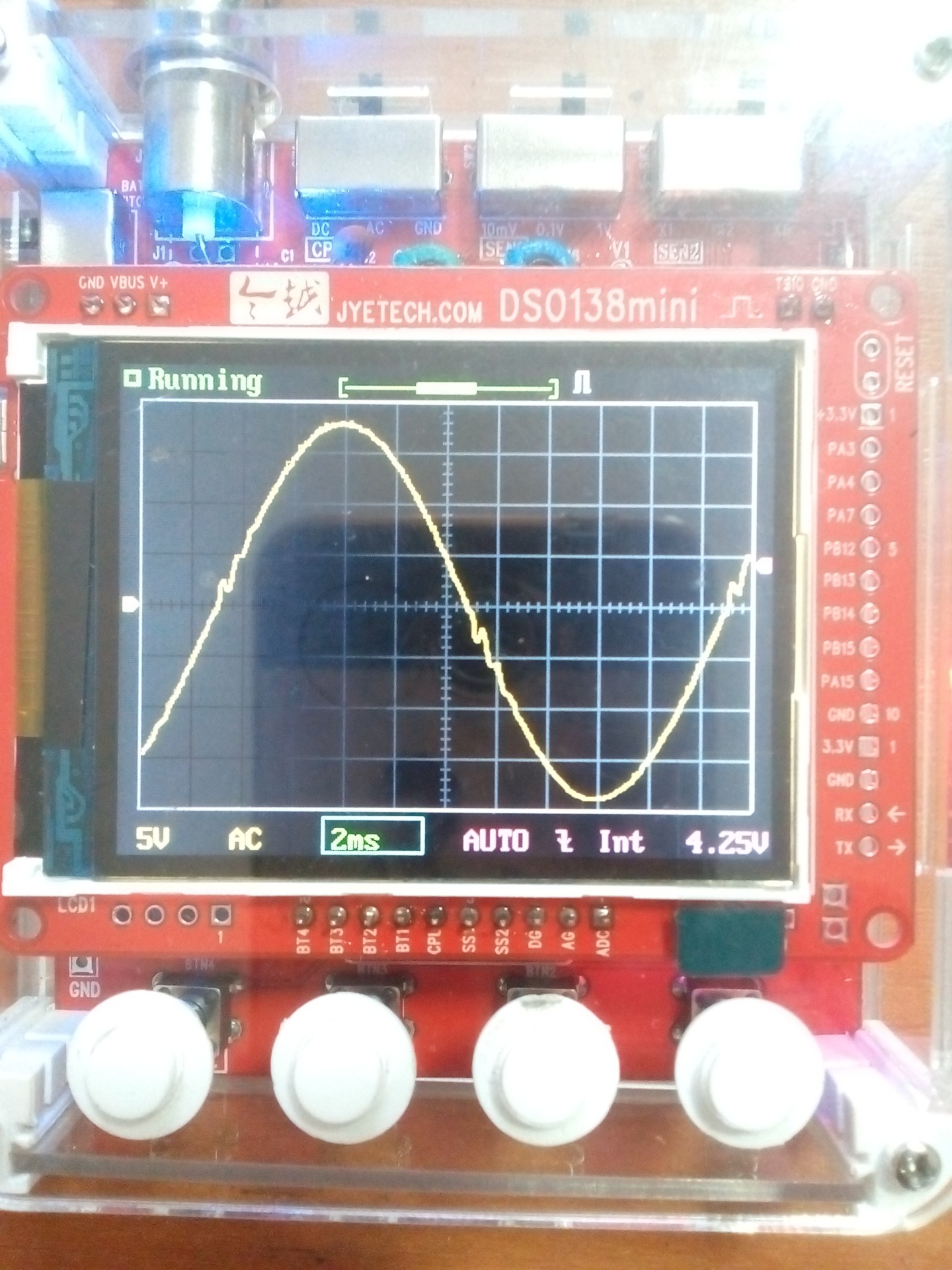

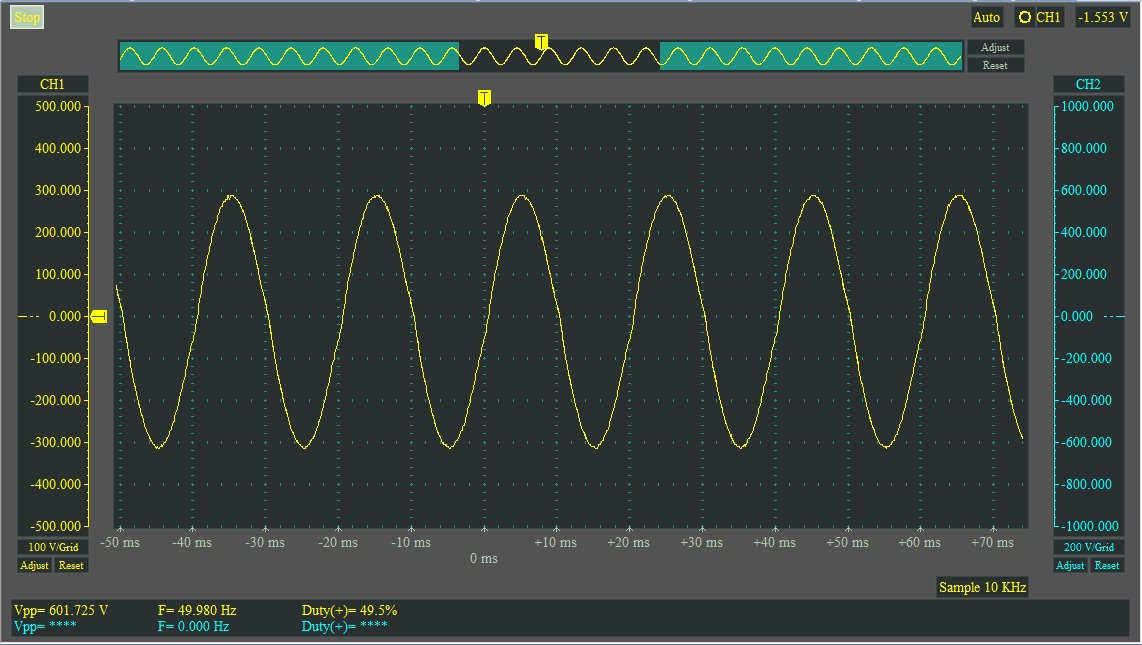

Перемотал вторичную обмотку трансформатора на 31 вольт, как советовал Эталон, сетевую обмотку не трогал, все подключил согласно схеме. Но на выходе имею вот такой синус. Меряю китайским мини осциллографом.

Нормальный синус, получил только с трансформатором ОСМ1-1.0, там сетевая обмотка 380 вольт, а вторичная на 28 вольт.

Пробивал перематывать подобный трансформатор, сетевую намотал на 240 вольт, вторичная также 31 вольт, но картина такая же.
Кто может подсказать, в чем может быть проблема. И чем чревато использовать трансформатор ОСМ1-1.0 380/28вольт, без перемотки.

vova-salivon:

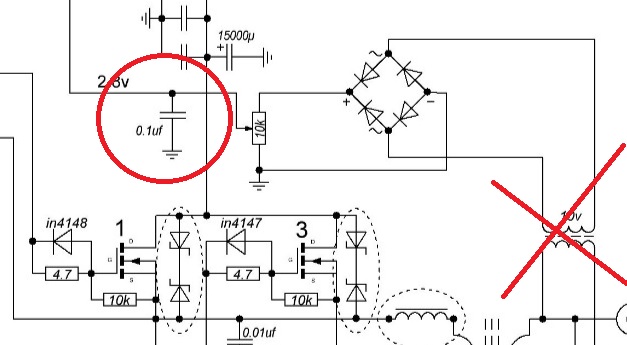

У меня тоже была такая проблема, снял развязывающий трансформатор и увеличил емкость до 3,3 мкФ (а там еще 100нф стоят параллельно). Не забудь резисторы 150к после диодного моста

Тестировал до 2400вт (расчёт транс 1700вт).

Почему то не получилось использовать развязку трансформатора. Кто нибудь может объяснить мне, что я сделал не так
