Инвертор синус 50 Гц своими руками

Я пробовал делать но трас полное г..но , не держит и половину габаритной мощности.

Никто еще не пробовал синхронизацию с сетью на EG8025?
Хотелось бы попробовать в grid tie.

deniso пишет: Никто еще не пробовал синхронизацию с сетью на EG8025?
Хотелось бы попробовать в grid tie.

Вы предлогаете выход инвертора воткнуть в сеть?
В датошите мало инфы об этом.
Область применения
Однофазный инвертор с чистой синусоидой
Трехфазный инвертор с чистой синусоидой
Источник бесперебойного питания Система ИБП
Инвертор PV
Инвертор ветроэнергетики
Литиевый генератор
Источник питания накопителя энергии

Только как это реализовать схемотехнически?

wodynoi пишет:

deniso пишет: Никто еще не пробовал синхронизацию с сетью на EG8025?
Хотелось бы попробовать в grid tie.

Вы предлогаете выход инвертора воткнуть в сеть?
Да.
Только как это реализовать схемотехнически?

Передавать переход сетевой синусоиды через 0 на 13 ногу микросхемы через оптопару.
К сожалению в даташите мало информации, похоже сначала придется собрать 2 инвертора в master - slave, посмотреть что там на 13 ноге. Или можно запустить один в режиме мастер и посмотреть что у него на выходе на 13 ногу slave.
Вообще они молодцы, даже без синхронизации с сетью можно делать интересные вещи на массиве инверторов, если не хватает мощности PV, брать из сети через выпрямитель и DC-DC или PFC, но тут с КПД будет хуже, чем у grid tie решения. Падение на диодах, потери на ключах и в сердечнике.

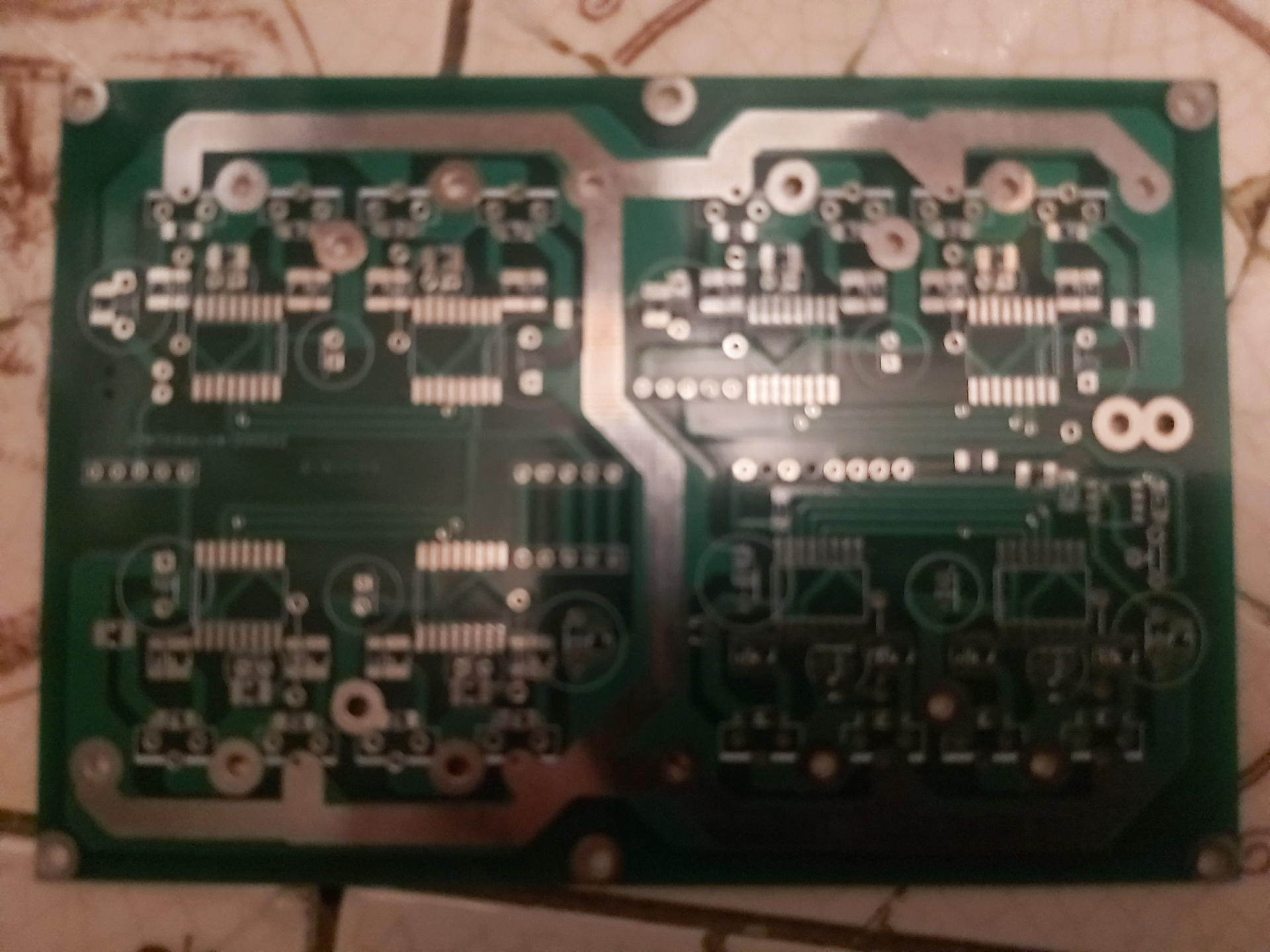

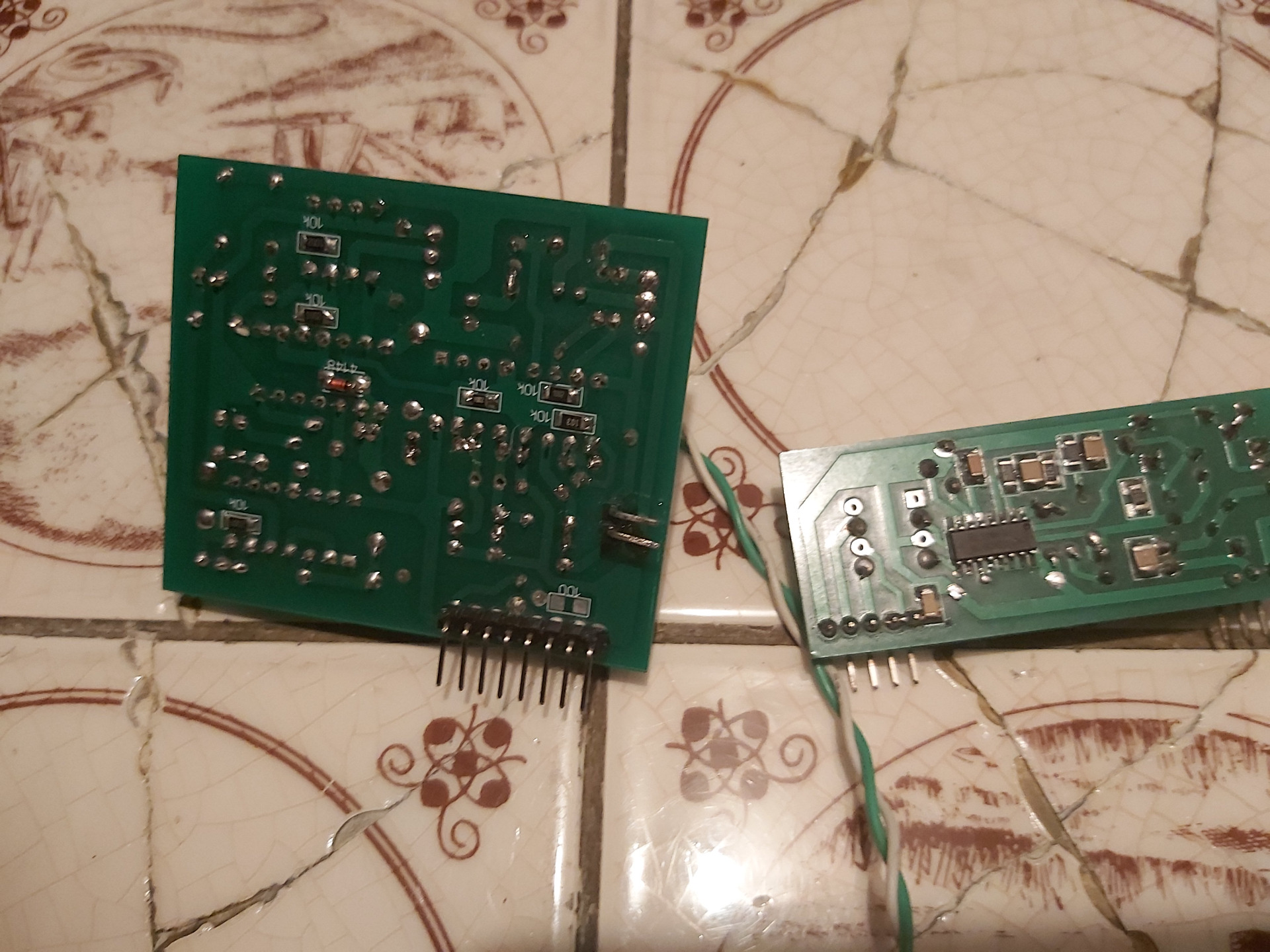

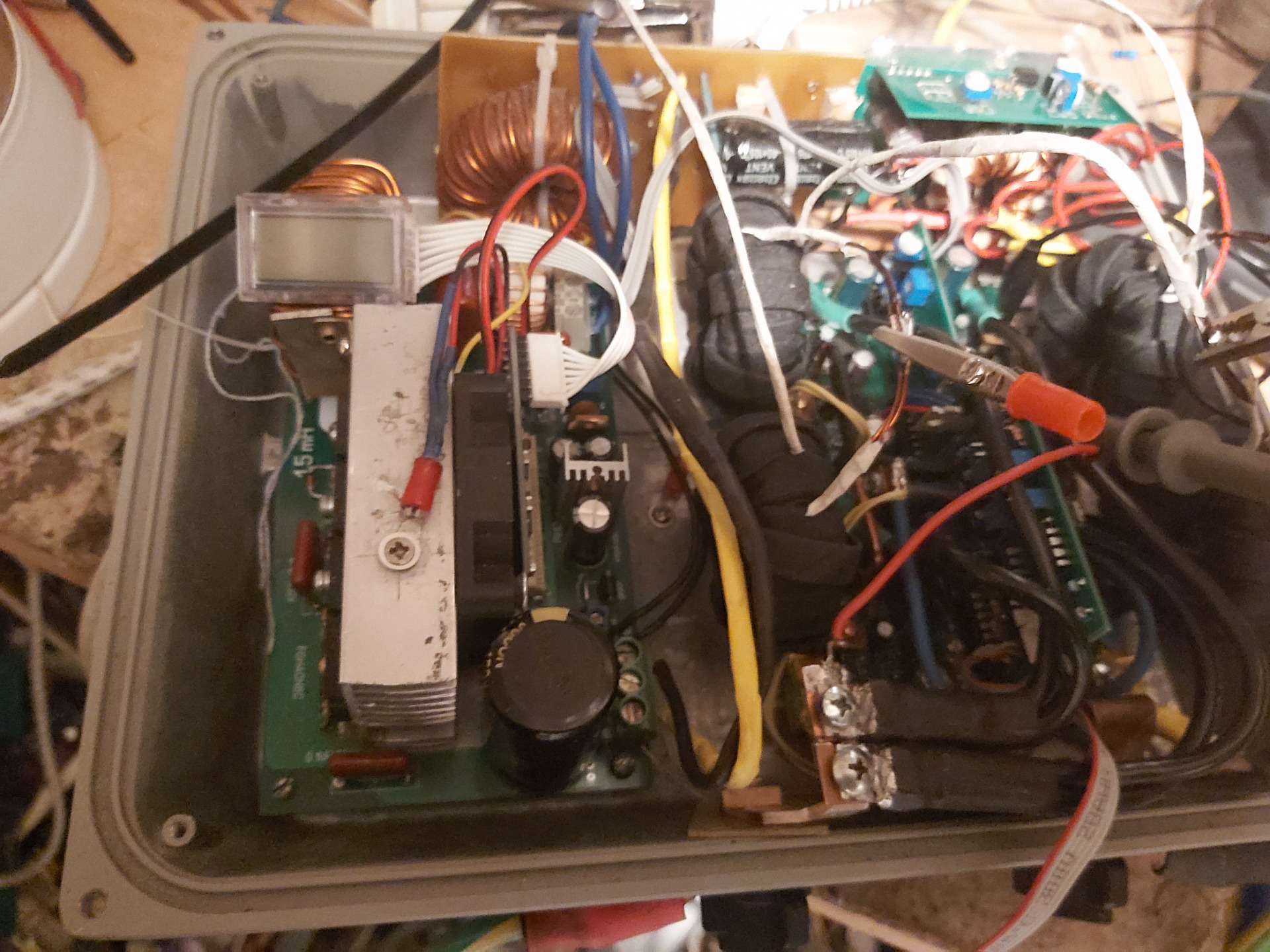

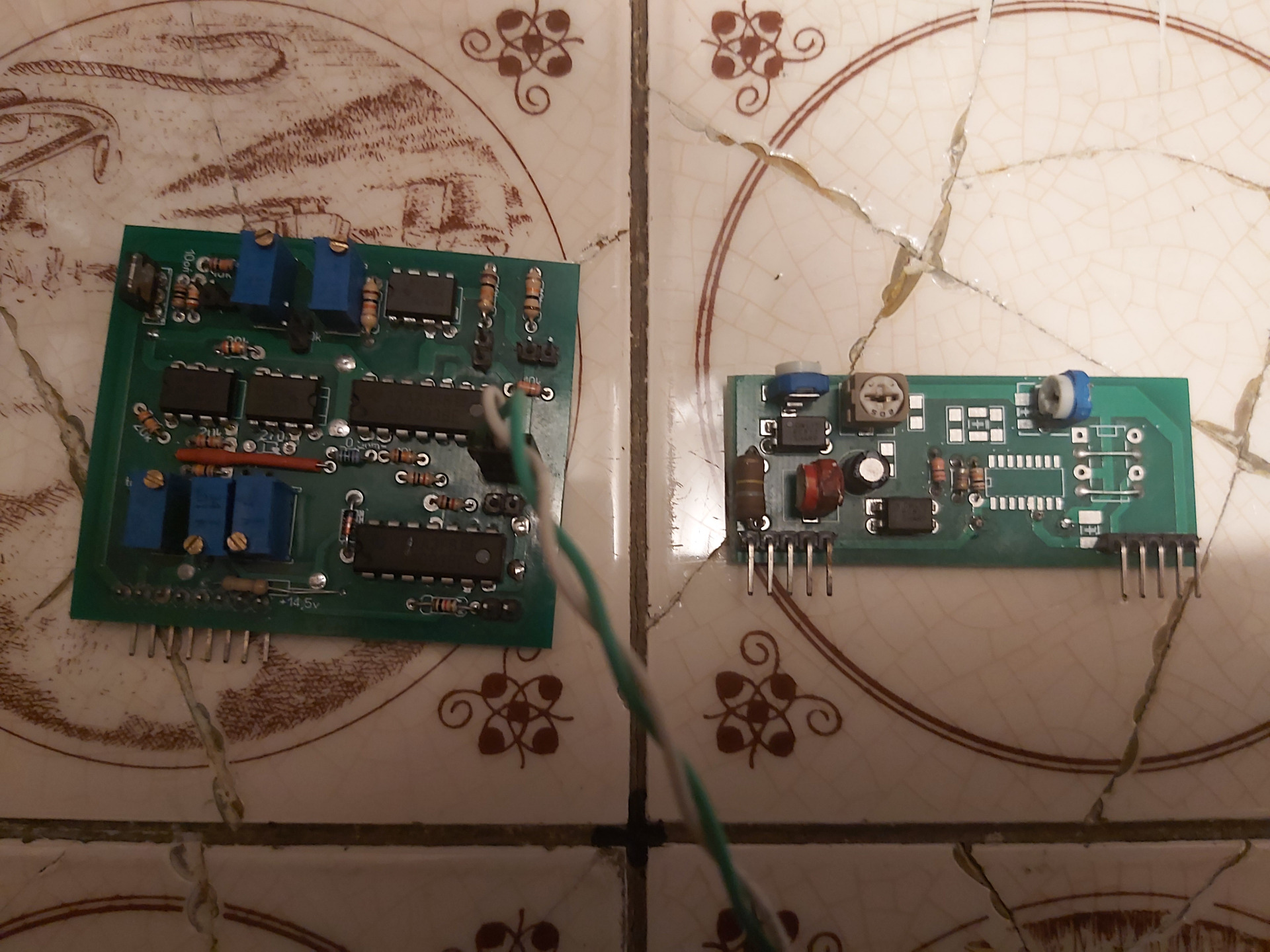

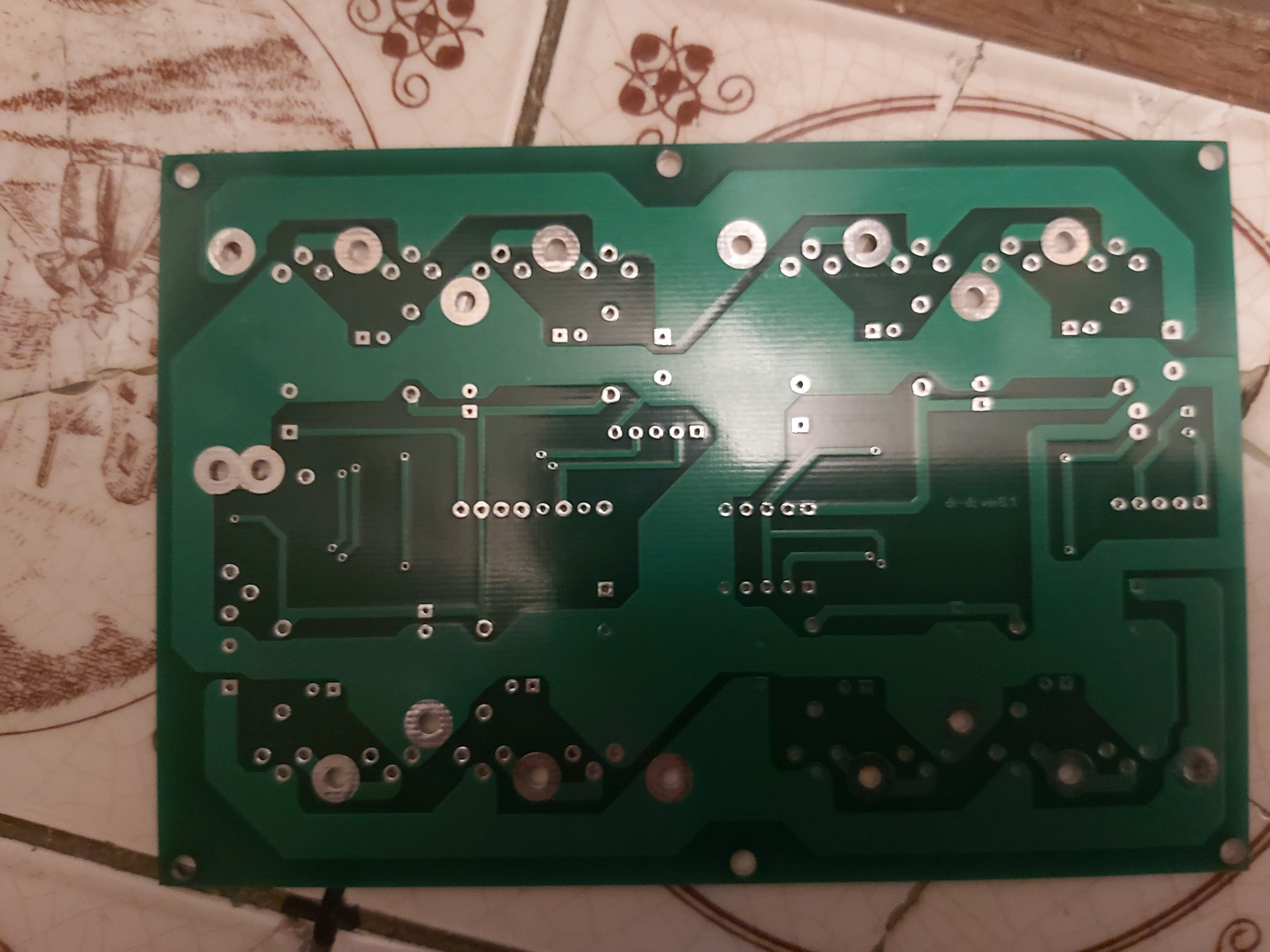

кто подскажет дц-дц возникла проблема 4 транса 4 моствых схемы на 4 квт с обратной связю подключено \380волт\ т.е. каждый расчитан на 90 волт 1квт при подключении 200 ват всё хорошо осцилограмма увеличиваю нагрузку 500 ват появляетья треск на трасформаторах на оцилографе в промежутках сигнала появляеться сигнал кратковременнно пропадает и снова пявляеться т.е. как трансы трещят\эти зксперементы длиться не более 5 сек орасаюсь что вылетят ключи \уже вылетали\ пробовал без обратной связи 2 чайника последовательно \ холостой ток 450 воль\ потребляймый ток 12воль 241 ампе всё ок ни каких тресков осцылограммы прекрасные. трески с включённой обратной связю исчезают если я отматываю витки на трансах до холостого тока 350 волт но вот под нагрузкой 200 ват напряжение прседает до 290 волт а при 500 ват сг 8010 отключаеться из за недостаточного напряжения т. е. плавно стартует доходит до 185 воль и выключеться так продолжаеться 3 попытки и уходит в защиту больше не запускаеться . печатка своя разводка миниальная длинна дорожек от ир до ключей \смд компоненты\.

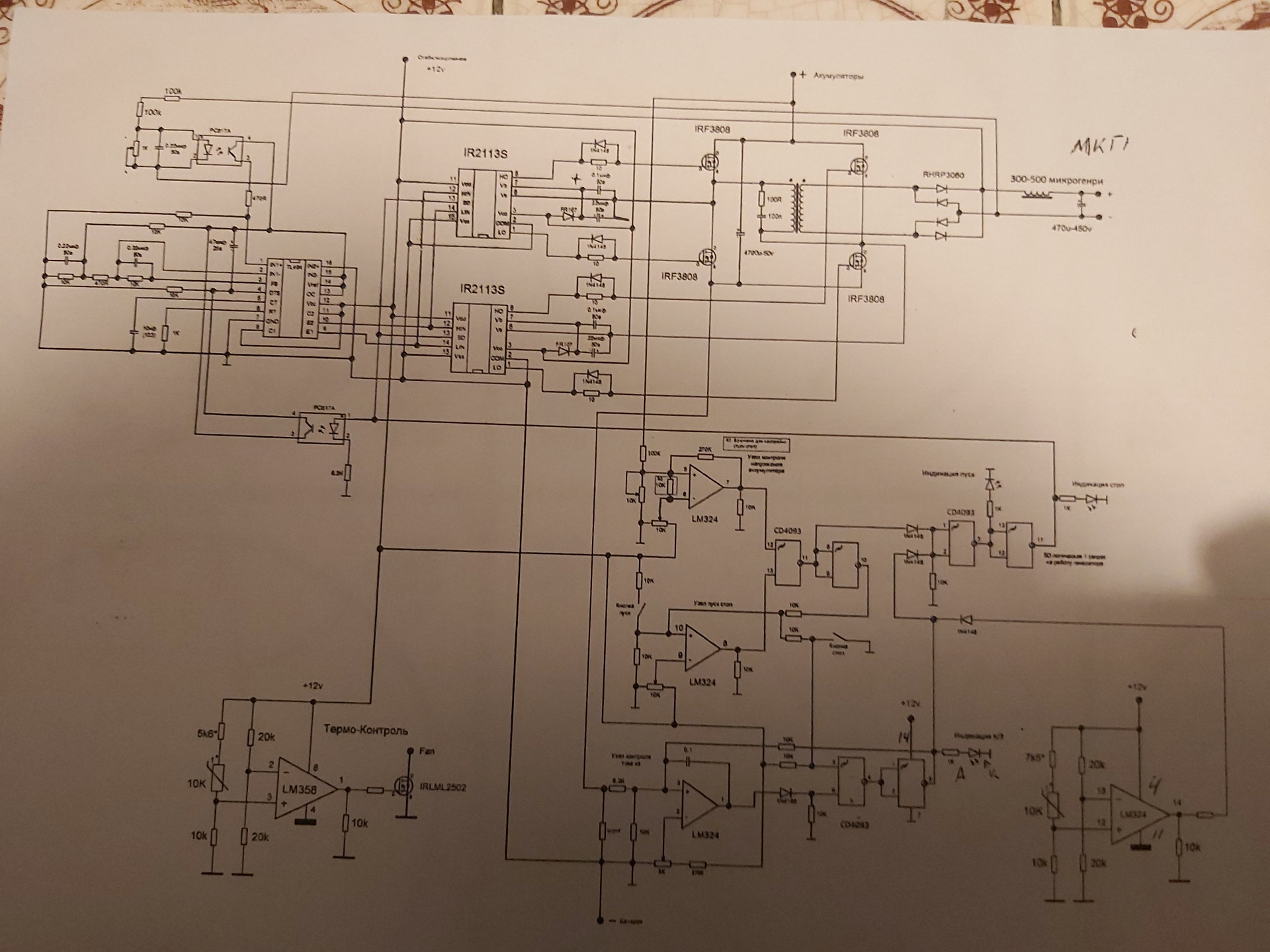

Схему покажи. Фазировка выходов правильная?

кто подскажет дц-дц возникла проблема 4 транса 4 моствых схемы на 4 квт с обратной связю подключено \380волт\ т.е. каждый расчитан на 90 волт 1квт при подключении 200 ват всё хорошо осцилограмма увеличиваю нагрузку 500 ват появляетья треск на трасформаторах на оцилографе в промежутках сигнала появляеться сигнал кратковременнно пропадает и снова пявляеться т.е. как трансы трещят\эти зксперементы длиться не более 5 сек орасаюсь что вылетят ключи \уже вылетали\ пробовал без обратной связи 2 чайника последовательно \ холостой ток 450 воль\ потребляймый ток 12воль 241 ампе всё ок ни каких тресков осцылограммы прекрасные. трески с включённой обратной связю исчезают если я отматываю витки на трансах до холостого тока 350 волт но вот под нагрузкой 200 ват напряжение прседает до 290 волт а при 500 ват сг 8010 отключаеться из за недостаточного напряжения т. е. плавно стартует доходит до 185 воль и выключеться так продолжаеться 3 попытки и уходит в защиту больше не запускаеться . печатка своя разводка миниальная длинна дорожек от ир до ключей \смд компоненты\.

непонял про фазеровку\ если непавельно то сумма 2 тронсов буден на выходе 0\ у меня с каджым трансом увеличиваеться напряжение. попутный вопрос если плата ег выдержит 450 в то отключить обратную связь и всё ключи ир 2113 600 в выходное буднт тоже 220 или будет меняться ?

Управление одной TL494? Четыре блока суммируются выхода последовательно далее высоковольтный диодный мост RHRP3060 дроссель электролиты для вашей мощности нужно минимум 3000 мкф.450в. которых я не вижу. Далее обратная связь берется с общего выпрямителя 400в и через делитель 200ком на оптопару. Дросселя на чем намотаны в dc-dc и ac-dc ? По этой схеме собран не один DC-DC проблем нет если нет косяков.

с выходного кондера надо брать ОС а не как на схеме до дроселя!
