Инвертор синус 50 Гц своими руками #153806

Спасибо большое.
А 8011 можно заменить 8010?
на руках только egs002

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

wodynoi

Давно я тут

Сообщений: 141

Меньше Больше

Спасибо получено: 135

Инвертор синус 50 Гц своими руками #153808

bezzeb пишет: А 8011 можно заменить 8010?
на руках только egs002

можно

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

wodynoi

Давно я тут

Сообщений: 141

Меньше Больше

Спасибо получено: 135

Инвертор синус 50 Гц своими руками #154754

С наступающим Новым годом! Всем здровья!

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

bezzeb

Новый участник

Сообщений: 6

Меньше Больше

Спасибо получено: 0

Инвертор синус 50 Гц своими руками #155495

Добрый день.
а подскажите какие шунты вы использовали в этом месте?

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

wodynoi

Давно я тут

Сообщений: 141

Меньше Больше

Спасибо получено: 135

Инвертор синус 50 Гц своими руками #155577

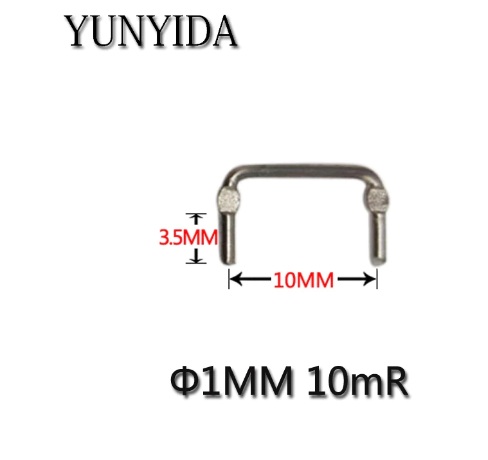

bezzeb пишет: Добрый день.
а подскажите какие шунты вы использовали в этом месте?

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Rivaros

Живу я здесь

Сообщений: 755

Меньше Больше

Спасибо получено: 464

Инвертор синус 50 Гц своими руками #155667

Кто-нибудь делал чистый синус на БЖТ (железном трансформаторе) и EG8010 на плате EGS002 ? Транс от бесперебойника со средней точкой. В режиме теста увидел, что на верхних ключах идет ШИМ, а на нижних "ворота" 50 Гц. И если использовать верхние ключи, то по идее должно получиться в униполярном режиме (начальная установка на Jmp-рах).

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Rivaros

Живу я здесь

Сообщений: 755

Меньше Больше

Спасибо получено: 464

Инвертор синус 50 Гц своими руками #155689

В принципе работает, чистый синус не выжать. Все в режиме теста (подключения некоторых выводов платы на общий провод).
Искажение синуса (ломанный, ступеньки или рванный), искаженная форма синуса, из-за тестового режима, так как работали только ключи правого полумоста. Происходит создание синуса со смещением по напряжению.

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Rivaros

Живу я здесь

Сообщений: 755

Меньше Больше

Спасибо получено: 464

Инвертор синус 50 Гц своими руками #155776

Чтобы запустить на трансе с обмоткой со средней точкой и двумя ключами - "надо дорабатывать напильником".
Проще как в Описании - с 4 ключами и единая первичка.
С 2 ключами можно - но надо менять кое-что в алгоритмах работы процессора.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

GadJivuchi

Давно я тут

Сообщений: 84

Меньше Больше

Спасибо получено: 42

Инвертор синус 50 Гц своими руками #155999

Для темного скажите. В схеме DC-DC на 48V по схеме полный мост снабберы нужны? Или будет достаточно четыре диода для сброса лишнего?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Artem23

Захожу иногда

Сообщений: 45

Меньше Больше

Спасибо получено: 34

Инвертор синус 50 Гц своими руками #156078

Я не ставил . Собрал мост на hy4008 по одному ключу на е55. Тянет 1,5кв с обдувом слегка теплые. Главное индуктивность первичной обмотки трансформатора. Сделал 6 витков получилось 0.23мГн через некоторое время бахнуло , доматал 1 виток 0.28мГн работает нормально без снаберов на 25кгц.
