Может быть все сгорает из-за дросселя, который с проницаемостью 75? А надо 140?

Выше 50в инвертор не дает. 52-54в начинает дребезжать дроссель. Может это значит что не подходит?

Ну теперь действительно все заработало, причина VFB, резистор был выкручен в ноль, надо на максимум.

...врут небось 10кВт не шутка

Дмитрий, пожалуйста свяжитесь со мной. Это по поводу проекта Славянка. Интересуют платы. Мой ящик / dushevskiy69@mail.ru/

Добрый день
Собираюсь сделать 2 инвертора для дома и для дачи на плате EG8010
Входное напряжение планируется 350-395в DС, выходное 220 АС,мощность 4 квт
Соответственно возникло пару вопросов

1)Есть ли проверенные готовые разведенные платы?
2)В наличии есть транзисторы W20NM50 ,но я так понимаю для получения 4квт они слабоваты.
Что лучше выбрать из этого списка?
FGH60N60UFD
G73N60E
FGH80N60FD
Заранее благодарю за советы и ответы

FGH60N60
Лучше на EG8025 собрать

спасибо большое за ответ.
к сожалению у нас быстро достать 8025 нет возможности.
а 8010 будут скоро на руках.

вашу схему видел,но возникло пару вопросов
1)вы сократили схему #2,убрали оптопары для упрощения или из-за проблем?
2)на 78 странице читал,что в пары тяжело подобрать igbt
как у вас они работают,без проблем?
3)какие кольца планируете использовать?
сендаст?Какого размера?

и еще нескромный вопрос,а в lay формате есть исходники?
благодарю за ответы

bezzeb пишет: вашу схему видел,но возникло пару вопросов
1)вы сократили схему #2,убрали оптопары для упрощения или из-за проблем?
2)на 78 странице читал,что в пары тяжело подобрать igbt
как у вас они работают,без проблем?
3)какие кольца планируете использовать?
сендаст?Какого размера?

и еще нескромный вопрос,а в lay формате есть исходники?
благодарю за ответы[/quote
1 для 8025 не просто внедрить оптику проблемы с питанием.
2 один 60n60 4000вт без проблем тянет два это для мосфетов.

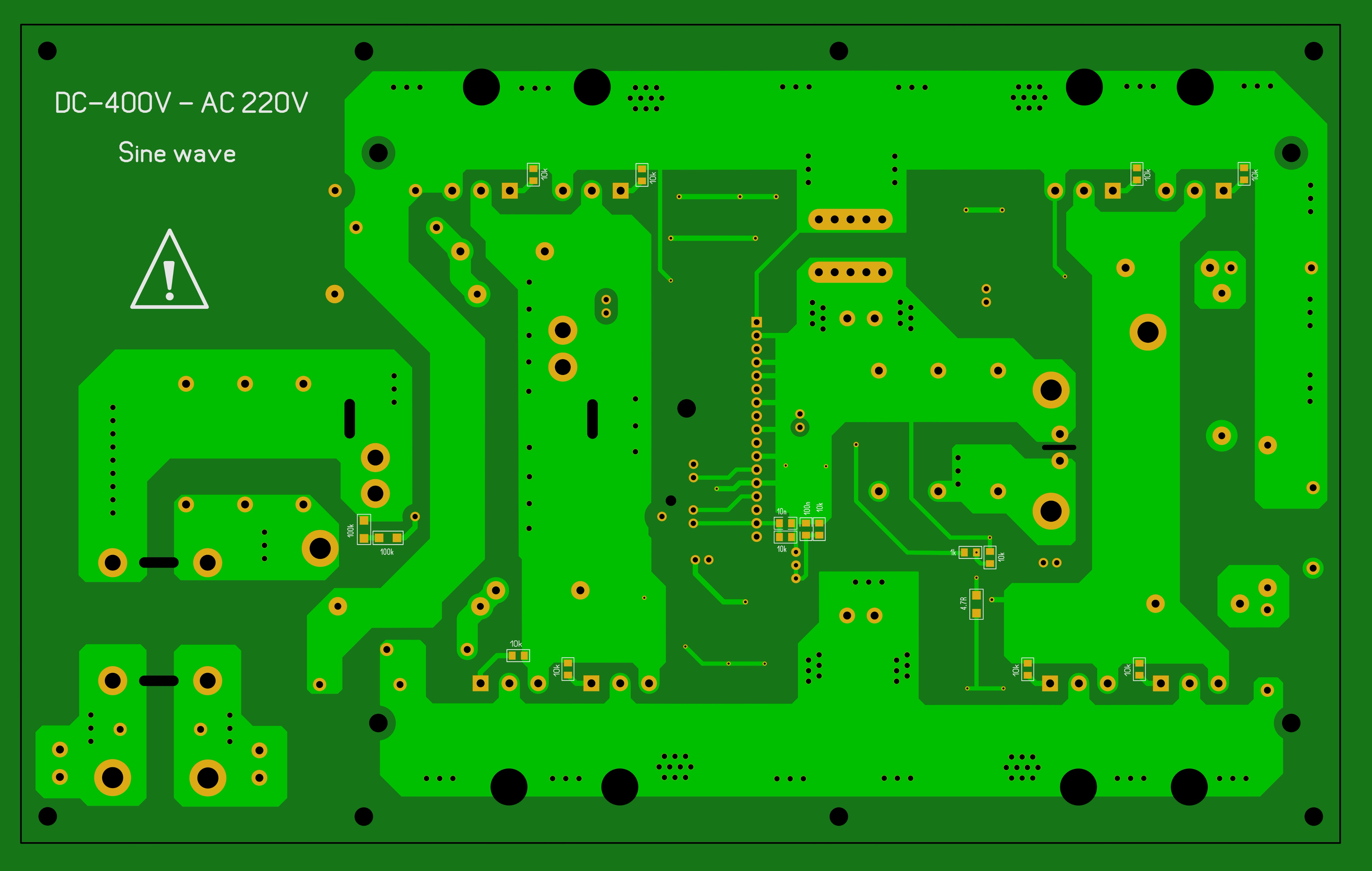

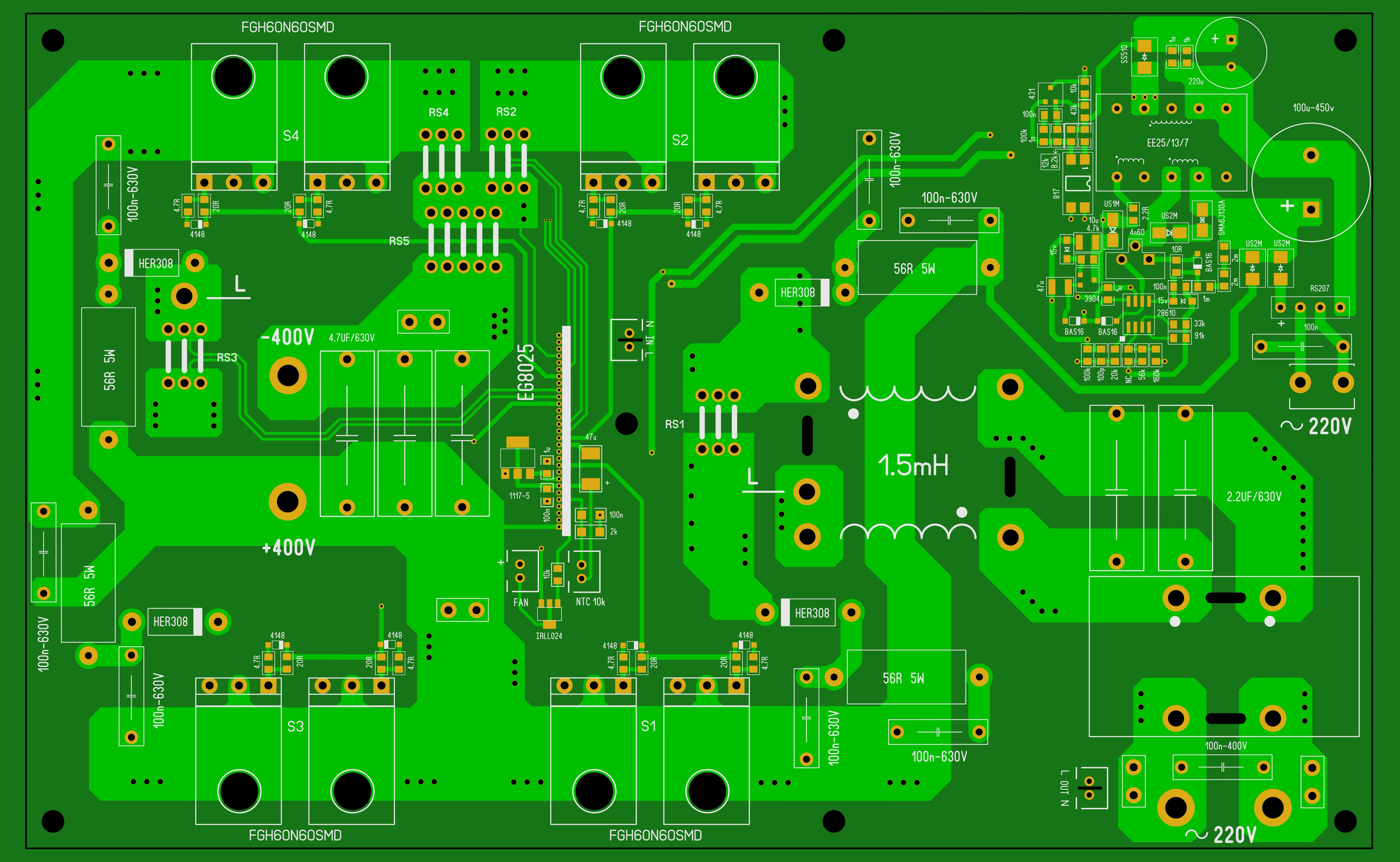

3 дроссель Sendust KS-225125A 57,2*35,6*14,0 (µ=125) два кольца

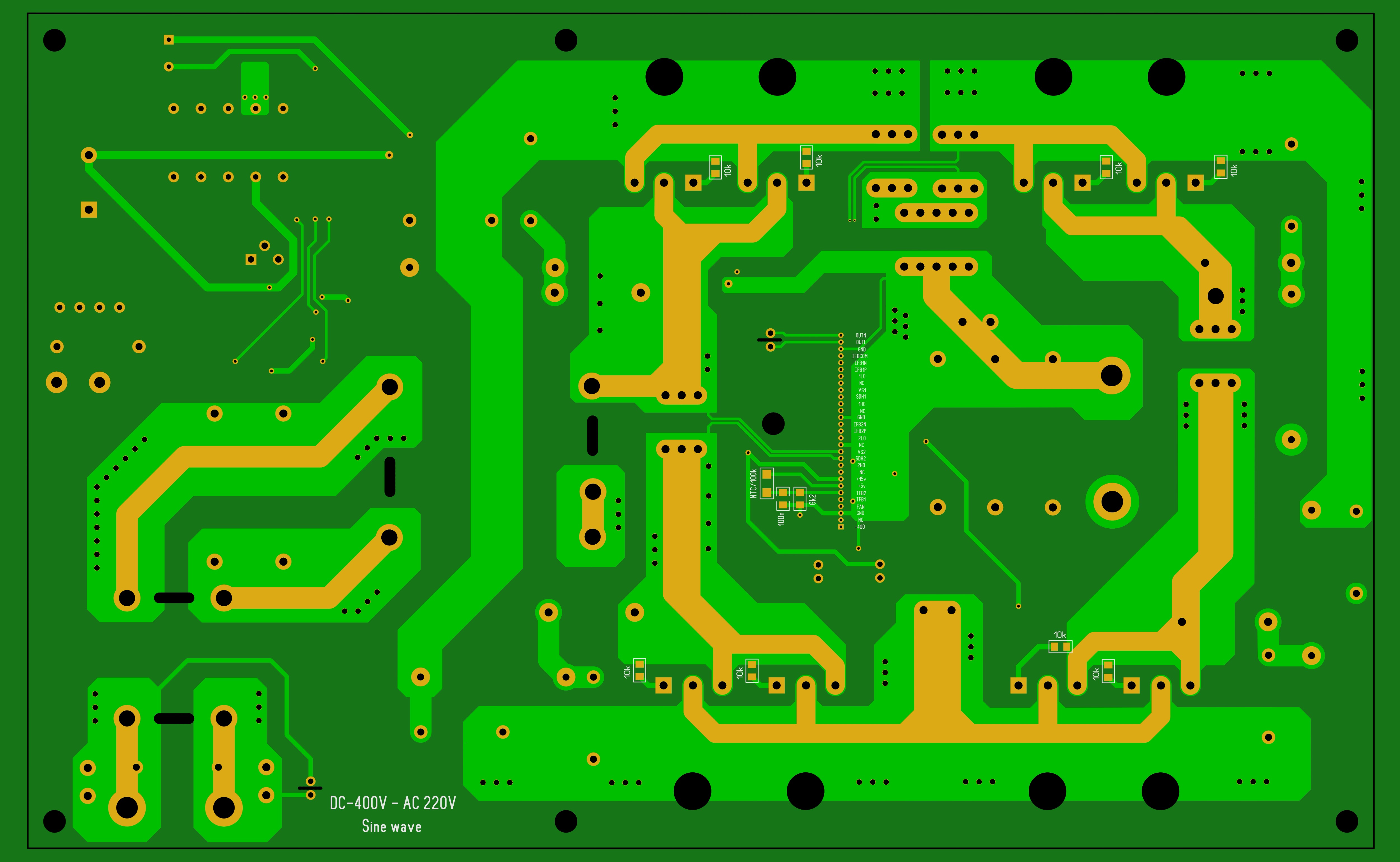

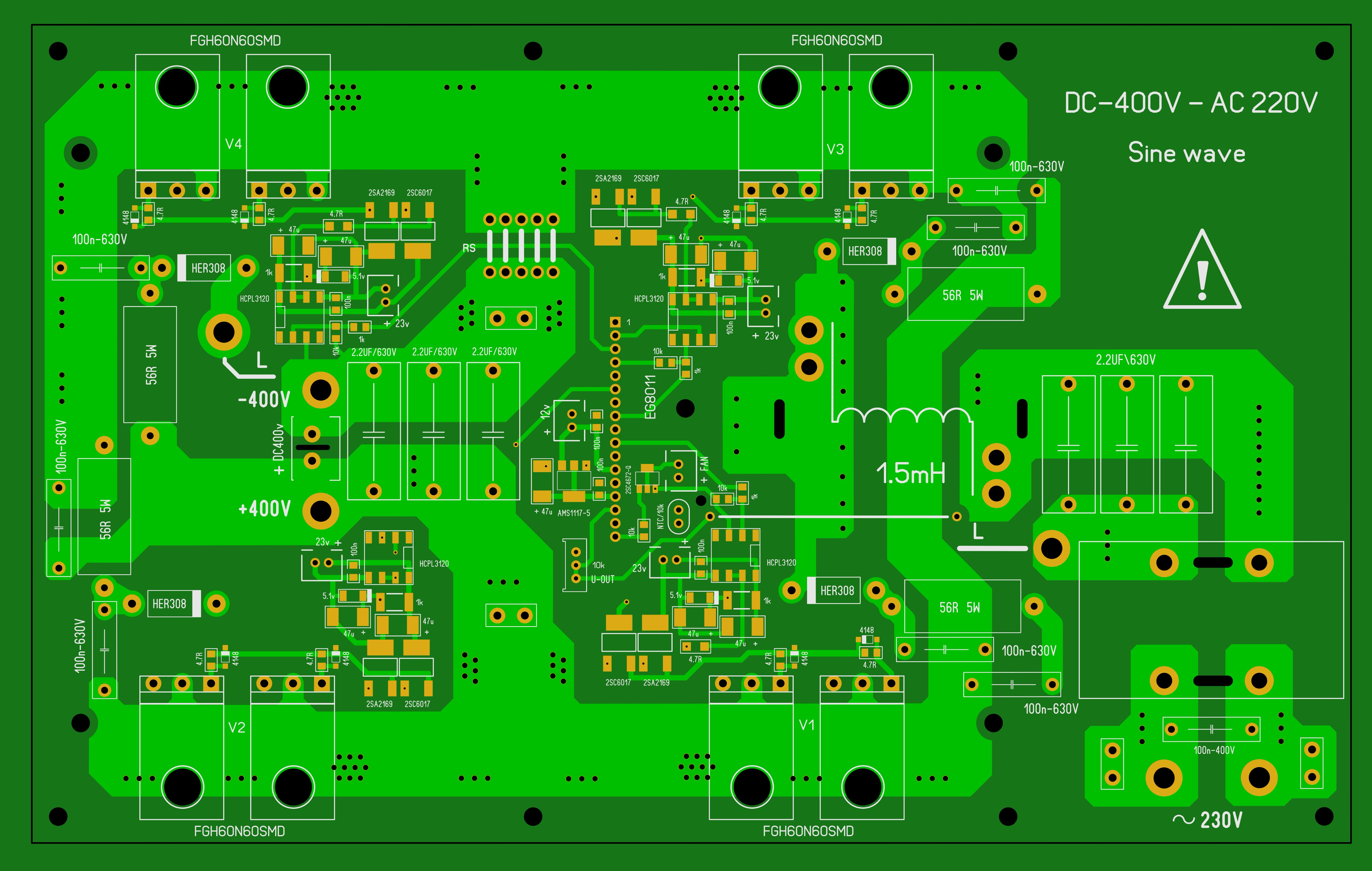

платы уже собранные и протестированные

Вложенный файл:

Имя файла: 8011.zip
Размер файла:716 KB

Есть лишние платы под EG8011 по Украине пишите кому надо .
