Инвертор синус 50 Гц своими руками

Вот какие инверторы бывают,на IGBT модулях,

Зашёл тут как то на сайт EGmicro !
Они анонсировали новую ASIC микруху чистого синуса с аналоговой обратной связью,
(быстрая обратная связь с коррекцией формы!)
построение трёхфазной системы путём синхронизации трёх инверторов,
что то про грид написано но это не точно, да и ещё драйвера на 2 Ампера встроенны.
www.egmicro.com/chip-centers/6/EG8025/
на четвёртой вкладке загрузка даташитов.
Посмотрел бегло, всё чётко, ток с шунтов сечётся на всех транзюках,
две температурные обратные связи, контроль акб, кароче можно
собрать надёжный аппарат с продвинутой обратной связью.
aliexpress.ru/item/4001196791903.html?sp...02_,searchweb201603_

Класс нужно заказать

graffaw пишет: Вот еще кому нада.Плата силовая по 2 транзистора на плече( у неё защиты от пониженого напр. по току )

Вложение не найдено

Вложение не найдено

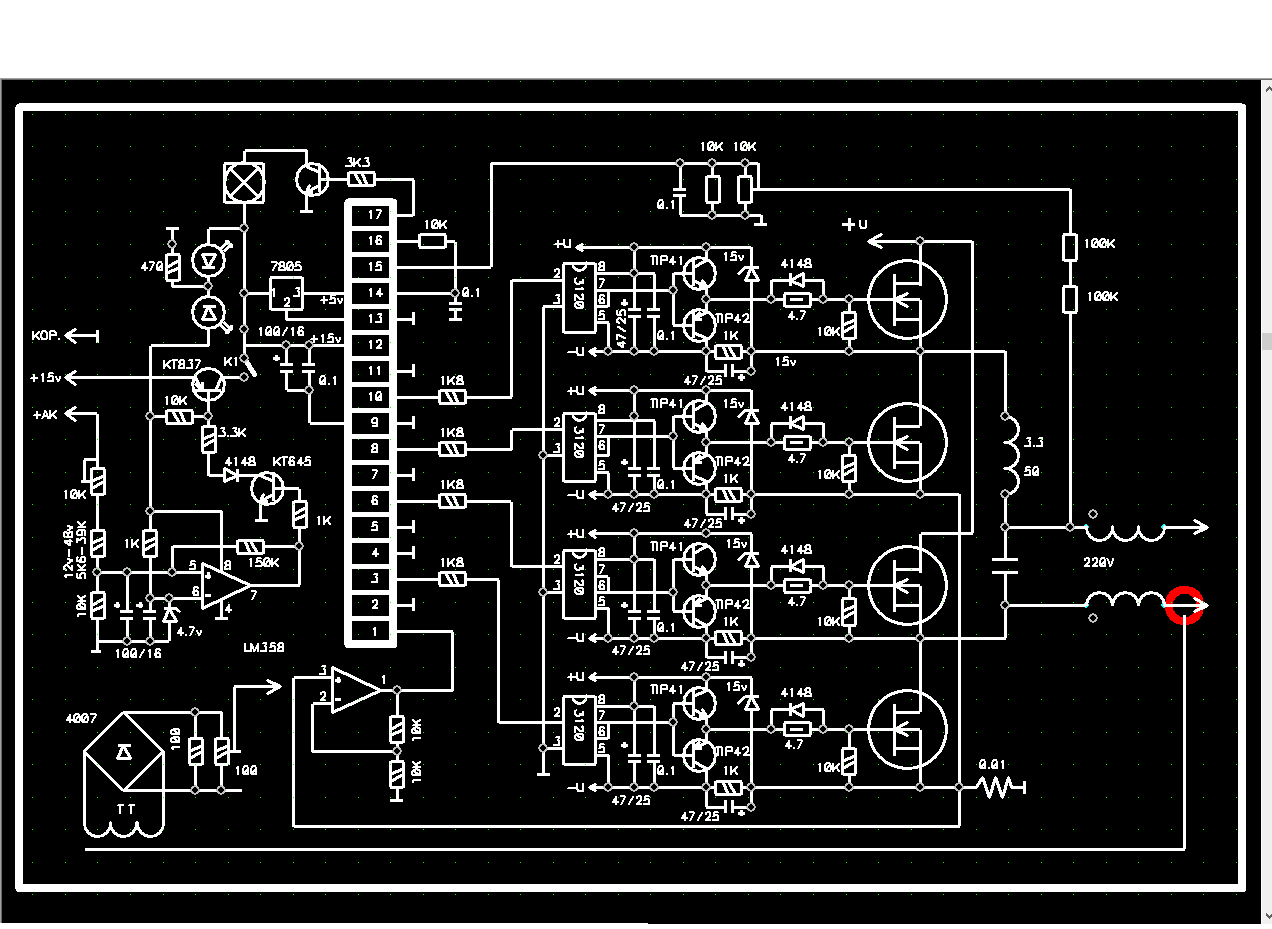

Схема стандартная примерно такая.

Вложение не найдено

.

А есть точная схема? На самой плате номиналов не видно.

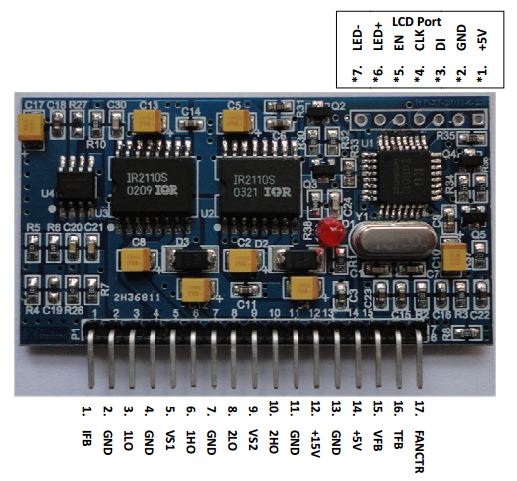

Вот там схема, ну а где что стоит надо смотреть на выводы микросхем, они ставятся с обратной стороны для удобства в случае ремонта.

Здравствуйте. Делаю инвертор 24-220 на БТЖ. Подскажите, транзисторы IRFP4368 какую нагрузку выдержат? по одному в плече.

Какой тополог будеть?
IRFP4368 ранше не юзал. На даташите 195A эта корпусный лимит (195/4~50-60A норм)....
Думаю 60А*22В~ 1200-1300Вт норм. Просадка... Хороший транзюк, но там Ciss почти 20нф. Хороший драйвер надо.
Спроси у Эталон. он скажет тебе точный ответ.

А если по два в плече? Для раскачки повторители на TIP41, 42 стоять будут

Доброе времени суток, подскажите как пересчитать данный инвертор на акб 12 вольт?

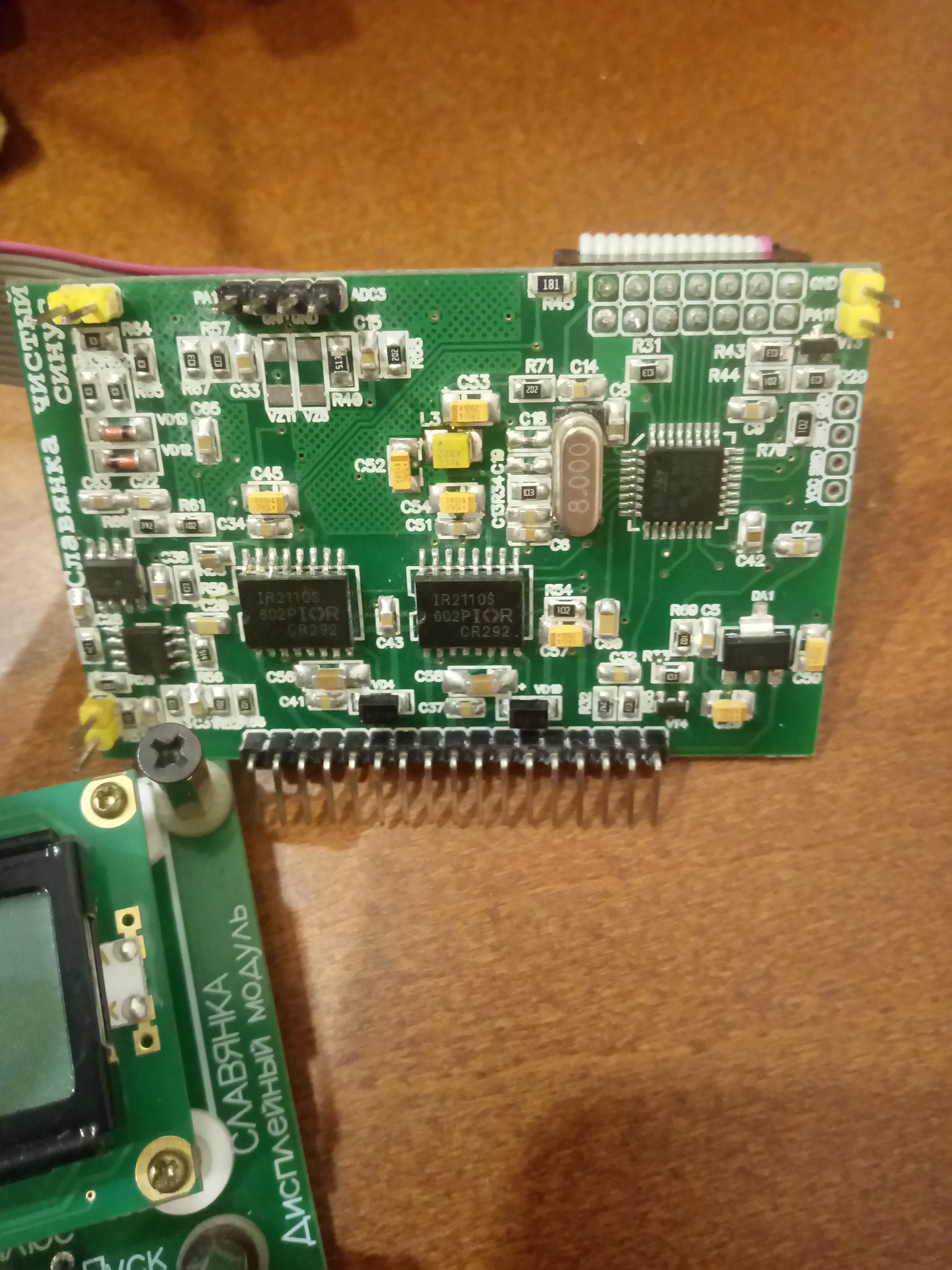

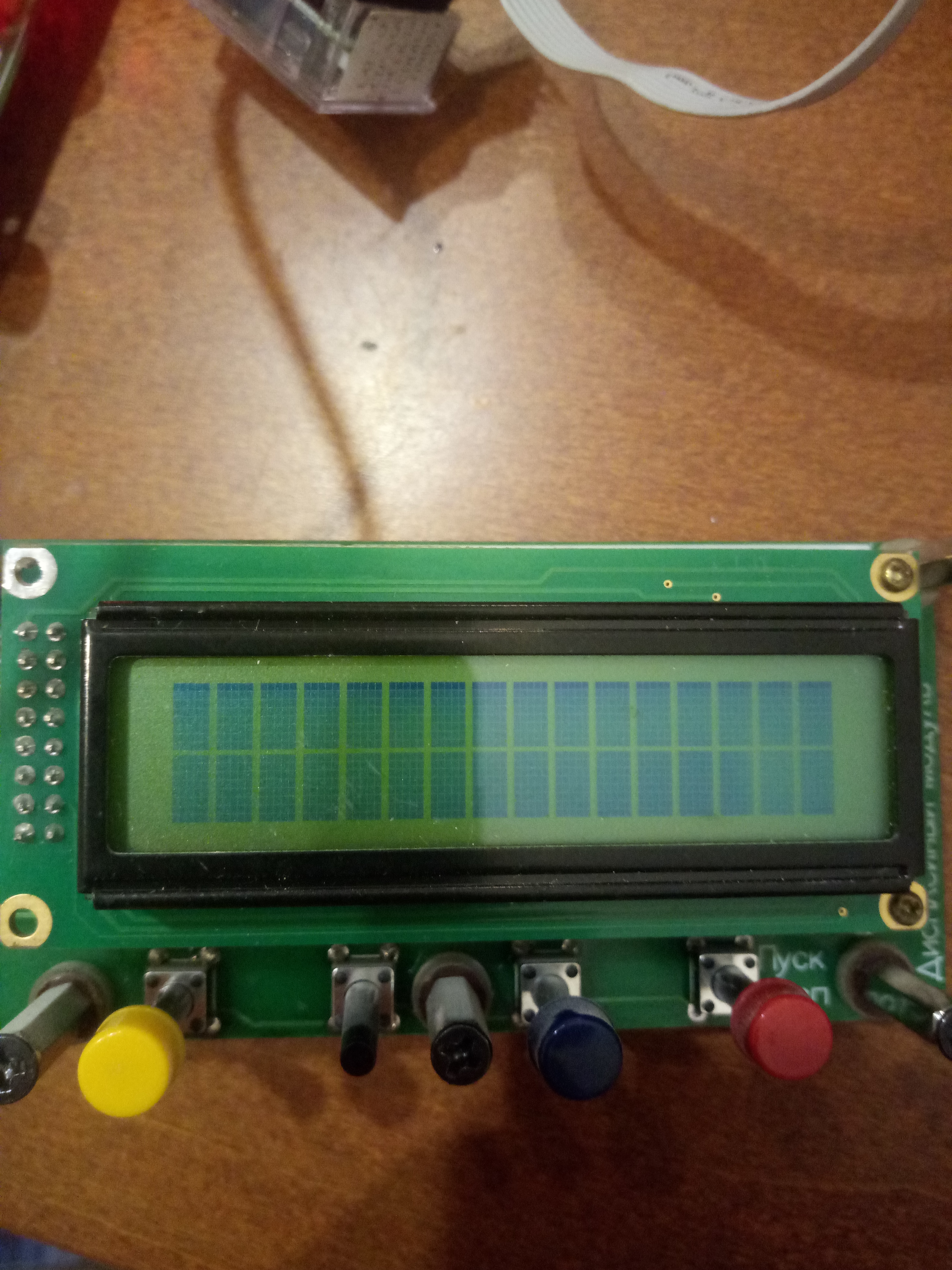

Добрый день! Может кто подскажет? Плата Славянки. Лежала не использовалась. Пару раз включал на холостую. Работала. Сейчас включил на холостую и на экране квадраты. На ЕГ работает. Может что-то не так делаю?
