Инвертор синус 50 Гц своими руками
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
собираю инвертор 12-350-350-220 мощностью 0,5 квт
подскажите пару моментов.
1. dc-dc на sg3525 + ir2110 мосте нормально работает? (питание идет на микросхемы через бустер 15v).
2. транзисторы в dc-dc irfp064pbf , драйвера ir2110 раскачают?
3. выход dc-dc такого вида подойдет ? имеется ввиду обмотка без отвода от середины
4. трансформатор ETD49 n87 потянет мощность 0,5 квт? частота идет 35кгц ( 1 обмотка - 3 витка лентой 0.3, вторичка - 130 витков . 3 обмотка 18 вольт для запита синуса) ( первой мотал ленту , потом высокую, или нудно наоборот ?)
5. на синус (плата EG c ir2110) хочу поставить транзисторы SPW20N60C3 , они подойдут?

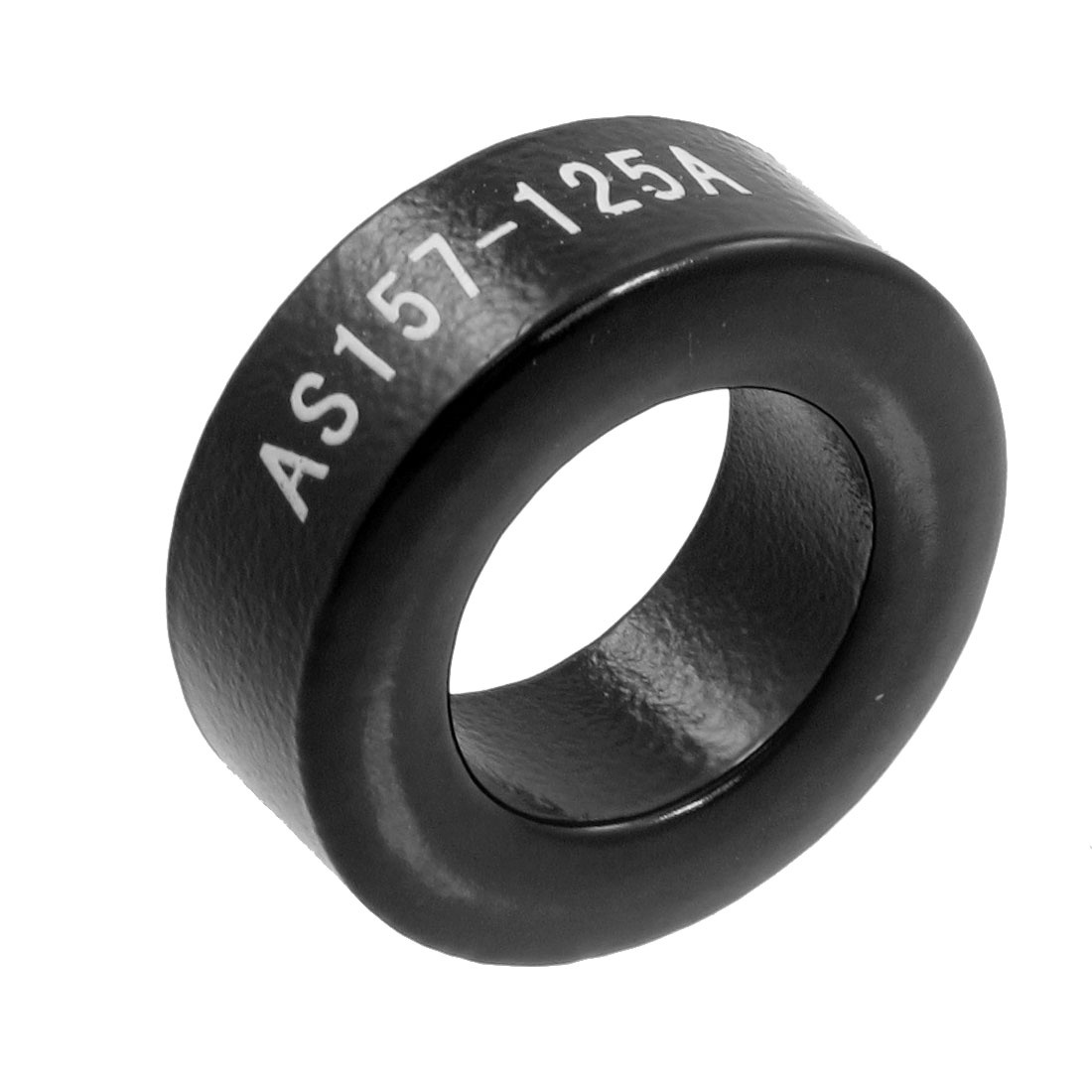

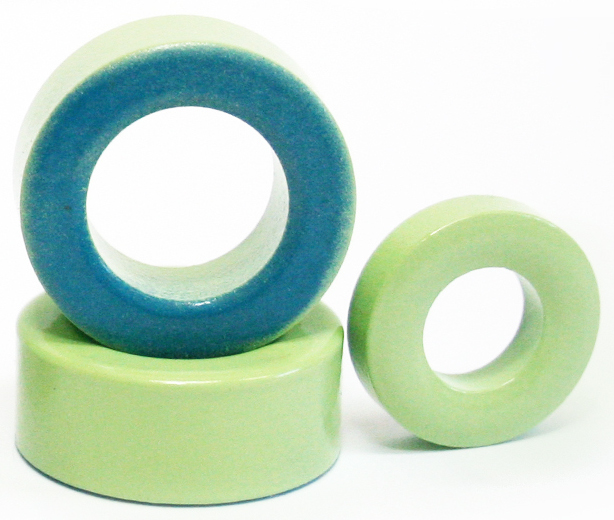

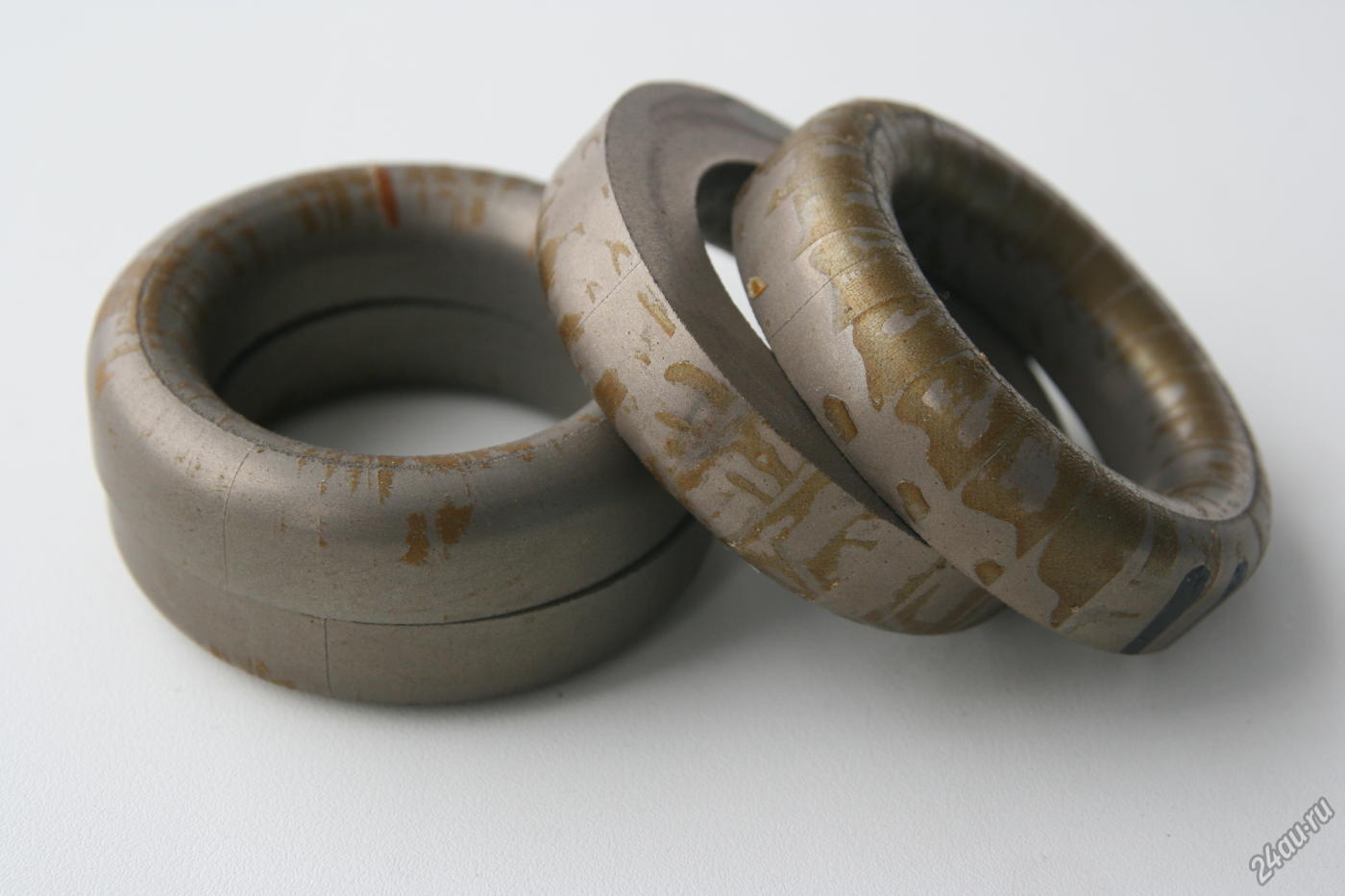

6. дроссель синуса на KS-157125A 39,9*24,1*14,5 (µ=125) Al=168,0. ( индуктивность 2,1mH )
заранее благодарен за помощь
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
nik23111 пишет: чястоту лучьше опустить до 27кгц ну намоточные данные пересчитать. а вот с18 вольт боюсь неполучеться если холостой ход 18в то под нагрузкой он сильно возрасает \примерно 50в\в блоке синус 7812 до 35в. я делал отдельный дс-дс изолированным питанием.в блоке снус ир 2113\ 600в\ выходной диодный мост затем дроссель иначе кондёр сильно грется ну может красиво бахнуть .остально пойдёт на форуме есть схема полистай и много вопросов уйдёт.
пасибо. буду химичить
