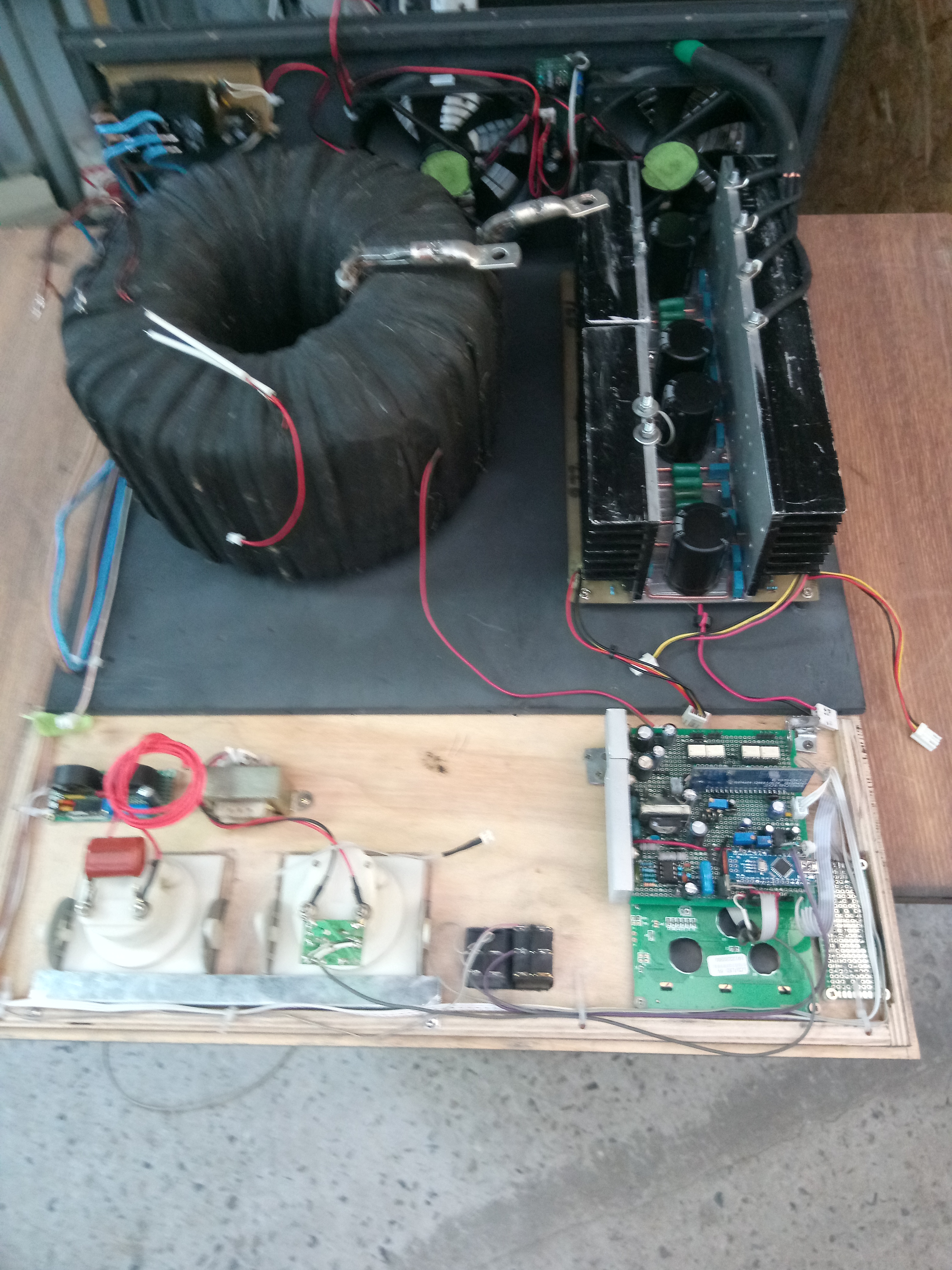

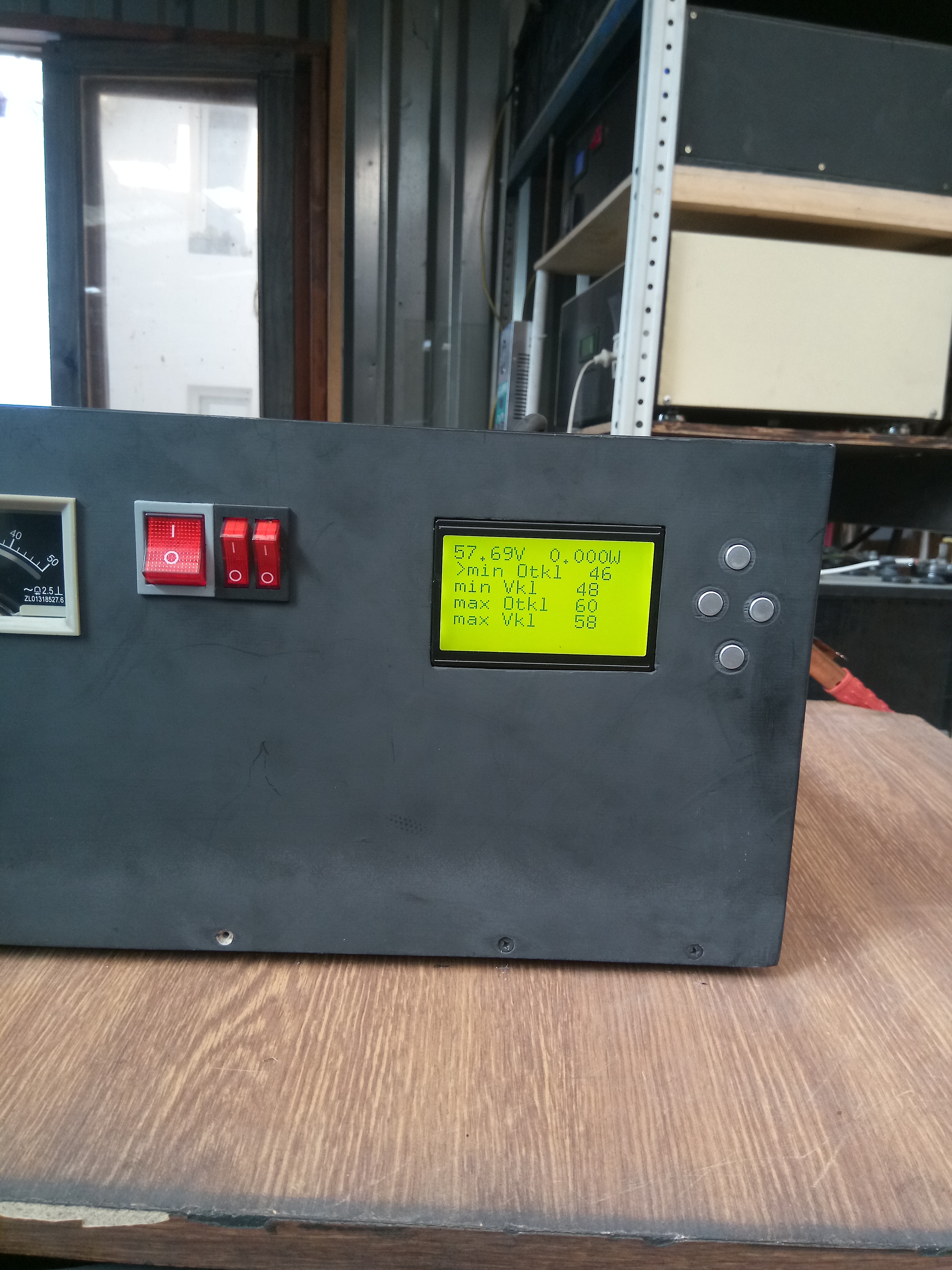

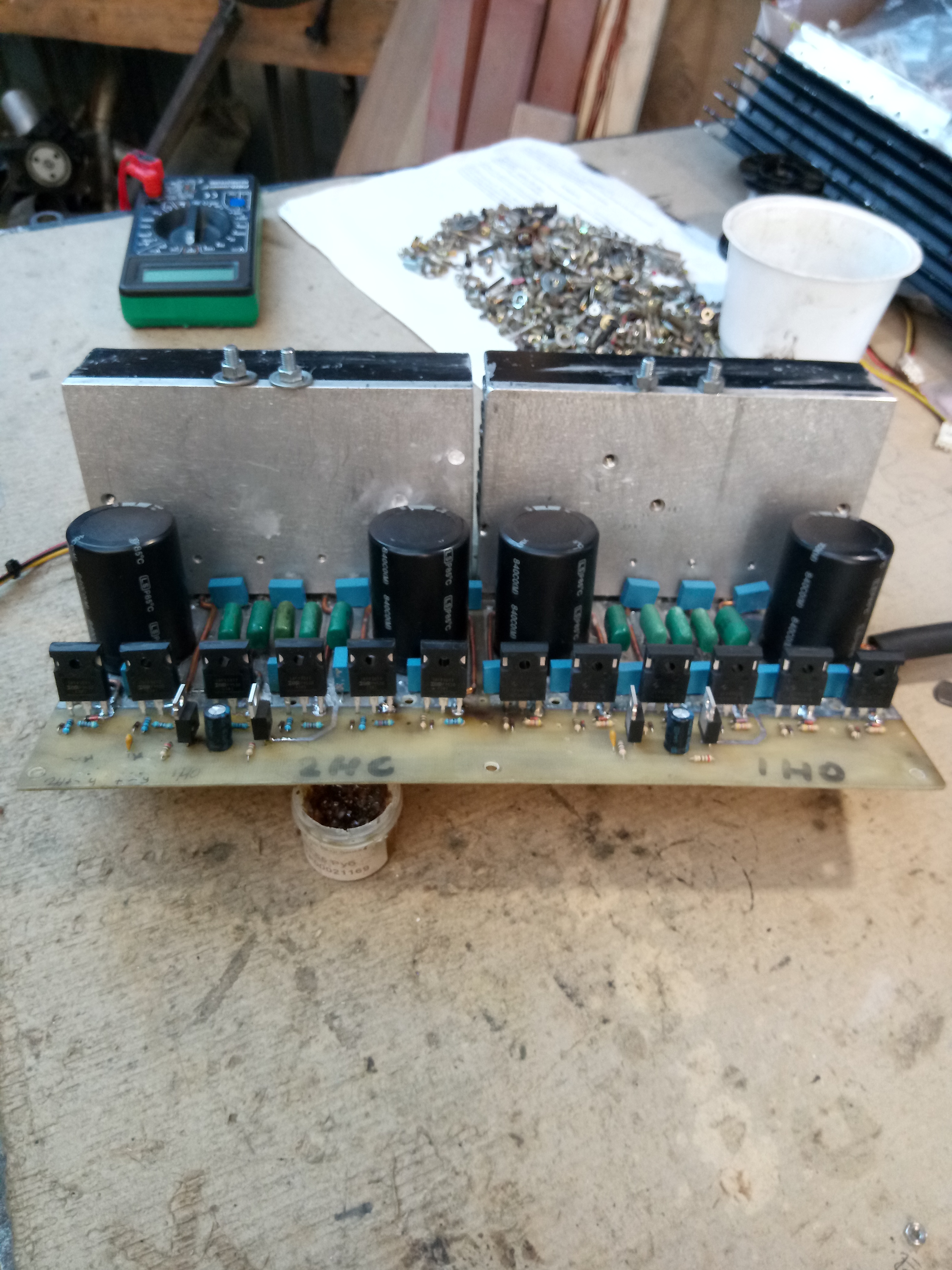

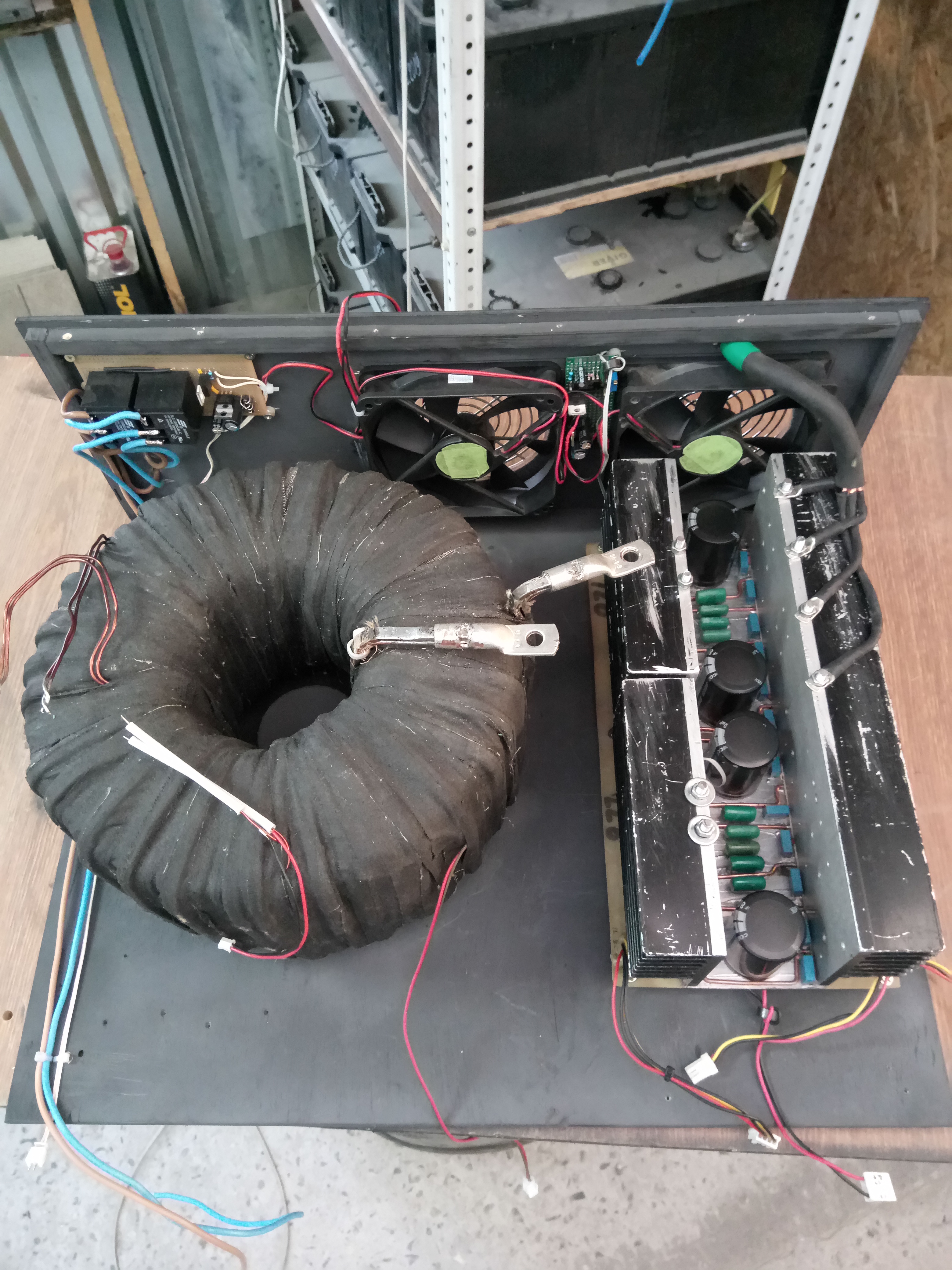

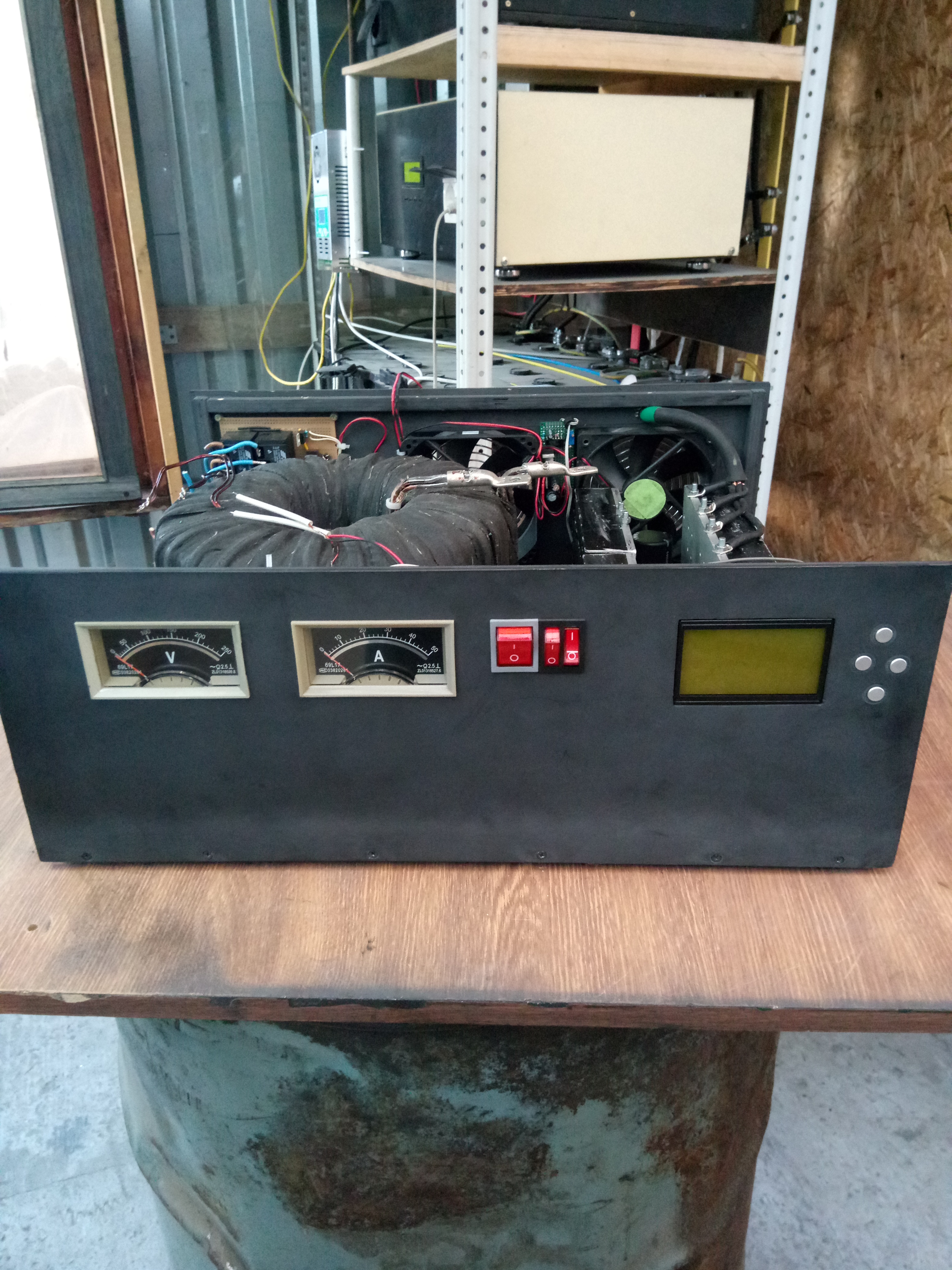

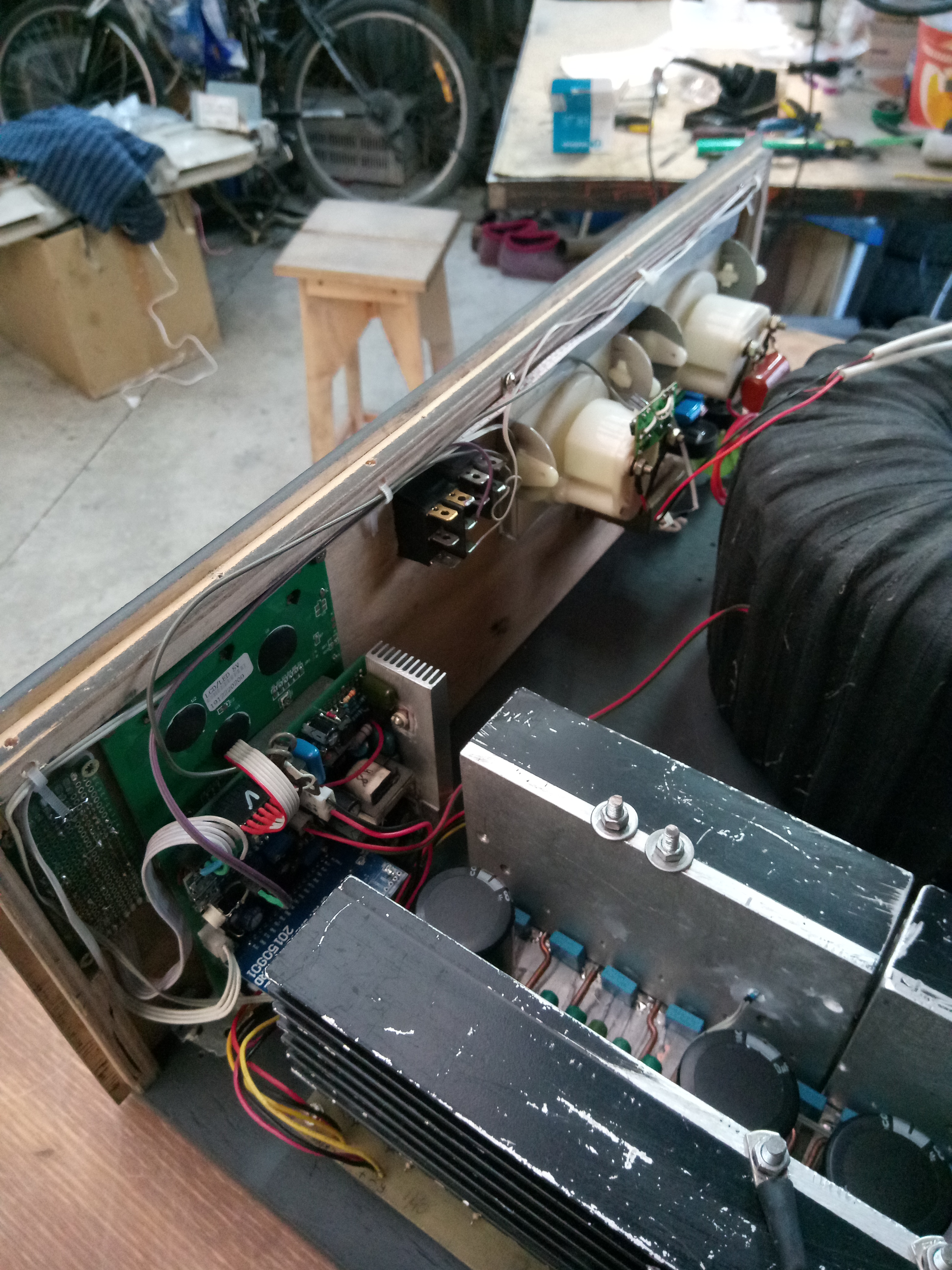

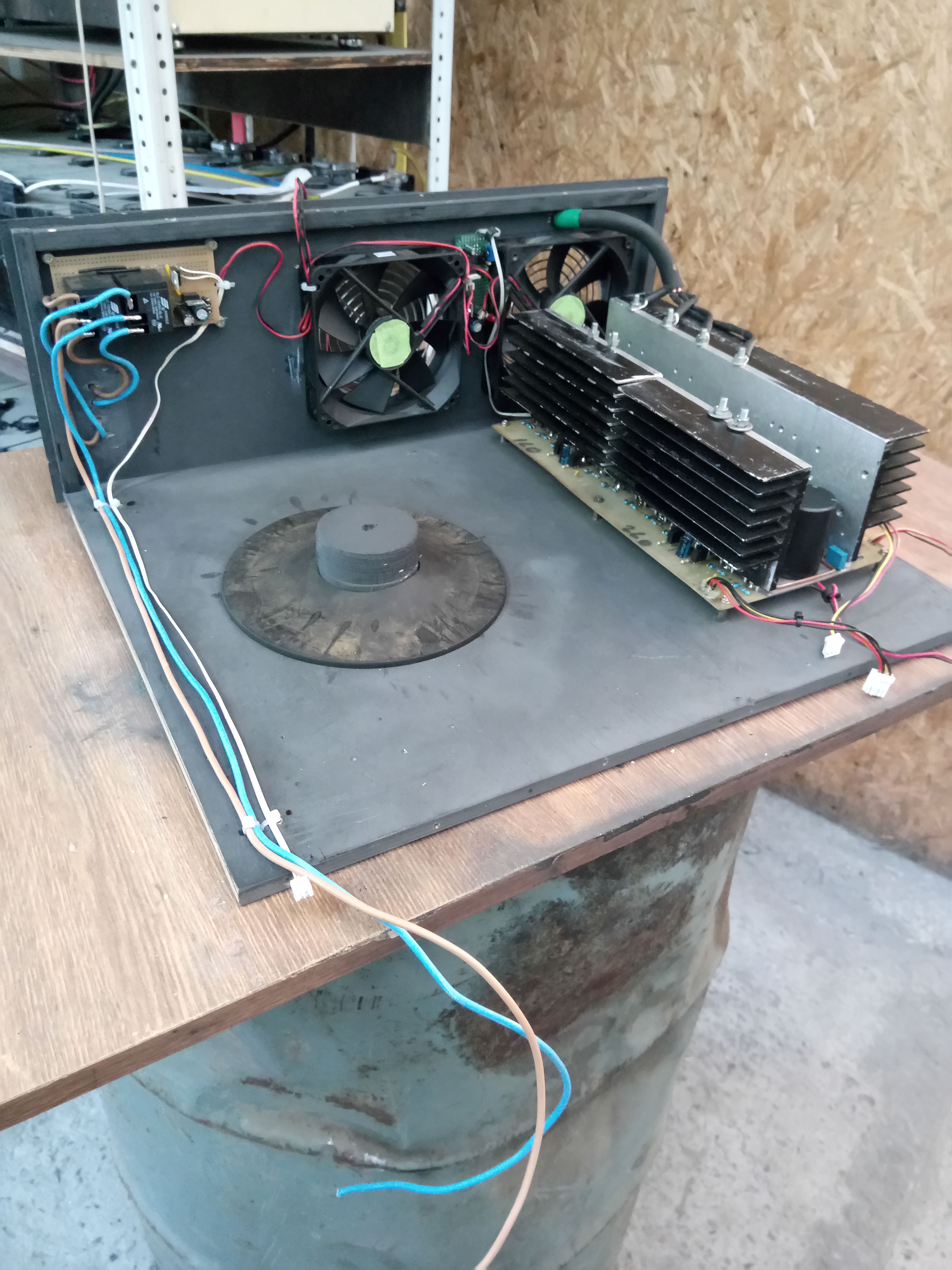

Инвертор синус 50 Гц своими руками #141270

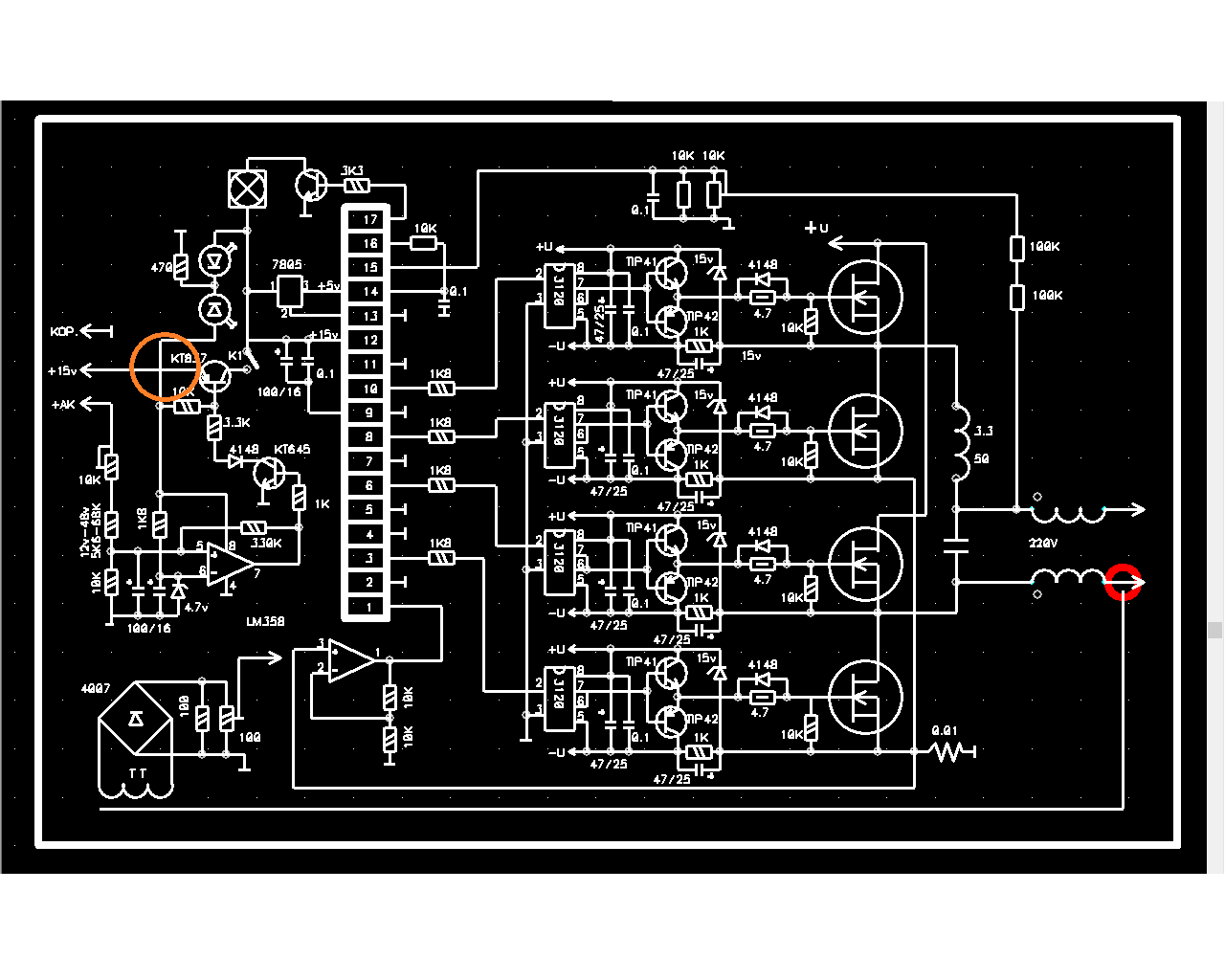

Плохо понимаете.На схеме всё понятно и доступно.16 TFB это контроль температуры.EGS002 под любую схему.ВЧ или НЧ. Главное правильно выставить Deadtime.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

4 года 3 нед. назад

Не в сети

Sinus 50Hz

Новый участник

Сообщений: 16

Больше

Инвертор синус 50 Гц своими руками #141344

Плата EGS002, если без каких либо переделок,
подходит для схем на 1,2 и последней картинке.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

4 года 2 нед. назад

Не в сети

Sinus 50Hz

Новый участник

Сообщений: 16

Больше

Инвертор синус 50 Гц своими руками #141405

Вопрос был про плату EGS002... 3,4 картинки там драйвера другие.
5 картинка под двуполярную модуляцию, без переделок платы EGS002 не катит.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

4 года 2 нед. назад

Не в сети

melnik_vasiliy

Новый участник

Сообщений: 10

Больше

Инвертор синус 50 Гц своими руками #141572

При много благодарен всем за ответы

Доброго дня

1) Я планирую поставить на обратную связь трансформатор с диодным мостом, по Вашему мнению какое напряжение нужно выставить для 15 ножки (VFB)

2) Видел что для надежности стоит поднять питание для драйвера с 12В до 15В
(Сейчас уже не помню где видел)

3) Я так понимаю этот инвертор без трансформаторным выходом?

С Уважением

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

4 года 2 нед. назад

Не в сети

Sinus 50Hz

Новый участник

Сообщений: 16

Больше

Инвертор синус 50 Гц своими руками #141576

Да, только последняя картинка инвертора с трансформаторным выходом.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

4 года 2 нед. назад

Не в сети

melnik_vasiliy

Новый участник

Сообщений: 10

Больше

Инвертор синус 50 Гц своими руками #141678

Спасибо, будем экспериментировать

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

4 года 2 нед. назад 4 года 1 нед. назад от melnik_vasiliy.

Не в сети

melnik_vasiliy

Новый участник

Сообщений: 10

Больше

Инвертор синус 50 Гц своими руками #141798

Доброго дня

10 кОм это правильно?
Может быть должно быть 1 кОм или меньше?

Меня смущает питание драйвера 12В, может 15В должно быть?
Потому как на конденсаторе для верхнего ключа, образуется 13.5в, Я боюсь что оно не сможет не закрыть в нужное время.

Во избежание что бы электроны не вылезли наружу.

Уместный ли вопрос о снабере для схемы с без трансформаторным выходом?
