Инвертор синус 50 Гц своими руками

По конкретным мосфетам не посоветую, но любые практически с подходящими параметрами будут работать здесь лучше чем igbt.

lensk1964 пишет:

Ol-Dob пишет: Подскажите пожалуйста каким должен быть deadtime в схеме с БЖТ. По каким параметрам транзисторов выбирать deadtime. Транзисторы HY3808. Спасибо.

Смотреть доку на транзисторы, время переключения и, всем это понятно, Но не надо забывать про диод.

Какой диод, уточните пожалуйста?

kurochkin пишет: IRFP064NPBF N-ch Vds=55V Id25=110A по 5 транзисторов в плече пуш-пул питание 24 вольта. 800 ватт можно получить?

И по 2 в плече с головой хватит! Только желательно транзисторы каждого плеча ставить на свой отдельный радиатор, без изолирующих прокладок и с применением термопасты! Лучше сами радиаторы изолировать от корпуса устройства, если корпус металлический.

Извините.Спасибо за программу!

kurochkin пишет: Добрый день! У меня есть транс тороидальный железо 2квт. У него две полу-обмотки по 25 вольт пременного напряжения
Подойдет ли он для преобразователя с питание +24 вольта? CПАСИБО ЗА ВНИМАНИЕ.

Не пойдет! надо 17-18в! Поясню; 1. потери в самом преобразовании при макс нагрузки (потери на ключах, на магнитопроводе, минимальный деат тайм), 2. просадка по питанию по факту на клеммах аккума будет 10.5-11в, 3. ну и сами соединительные провода!

Привет всем. Помогите советом, есть инвертор на без трансформаторной схеме собраный собственноручно. Недавно поменял выходную часть собрав на новой печатке egp1000w. Все работало без проблем, но вот сегодня пытался запитать мотор и вдруг все умерло без видимых причин. Нашел плохой контакт на выходе на 220, и после того как запаял его, инвертор перестал запускаться, при включении идет небольшой треск похожий на треск дросселя и плата уходит в защиту. Не догоняю что это может быть, поменял конденсатор на выходе нет эффекта, может межвитковое в дросселе, но тогда бы ключи бахнули. Осталась лишь мысль что это сама платка 8010, хотя с чего бы ей гореть если остальная выходная часть вся целая. Напряжения все проверил все в норме, на входе 320 вольт, на питании управлялки 15 вольт.

Дмитрий,а Вы уже что-нибудь сделали на мостовой схеме вместо пуш-пул?
Спасибо !

Всех тут поисправлял. И ещё, что-то спрашивает. )) У нас тут форум не правописания. Согласен, что нужно правильно писать, но люди все разные.

Подскажите, завис с стабилизацией напряжения DC/DC 36/360 инвертора.
Собираю стабилизацию напряжения инвертора на 360В, без стабилизации выдает от 380В до 500В в зависимости от напряжения батарей.
Сначала собрал классическую схему на TL431 и двух 5 ваттных стабилитронах на 200+160В, все работает, но стабилитроны самовыпаиваются.

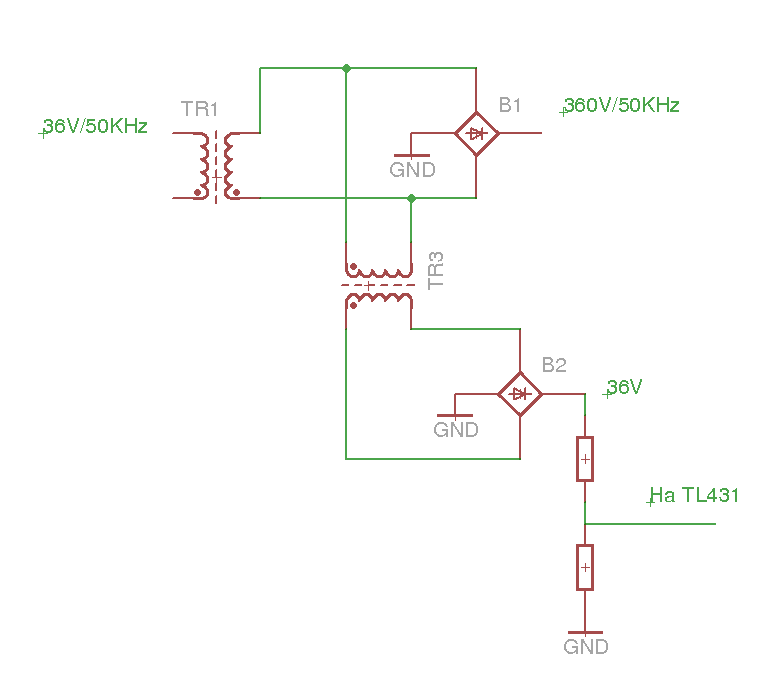

Решил убрать стабилитроны и понизить напряжение с помощью трансформатора, взял кольцо TP4-45/26/8, намотал 118 витков первички и 10 вторички (витки расчитал через Lite-CalcIT).

С транса после моста получил 36В. Эти 36В отправил на схему с TL431, но стабилизации не получил, потом как заметил когда на выходе 430В, то на понижающем трансе получаю 36В. Когда на выходе 370В, то на понижающем трансе получаю 36В, только на 340В получаю сдвиг в виде 35.8. Как-бы в моем понимании при понижении напряжения на первичке должно просаживаться напряжение на вторичке, а этого не происходит.
Походу ничего не понимаю в импульсных трансформаторах, подскажите, что нужно сделать, что-бы повысить чувствительность вторички от напряжения первички? Может есть схема зажигающая оптопару, которая не греет воздух и не выпаивает детали с платы?

Всем доброго времени суток всем форумчанам. Столкнулся с проблемой зарядки последовательно включенных аккумуляторов 12 вольт 4 штуки (48 вольт). Максимальный зарядный ток примерно 27 ампер. При контроле за каждым аккумулятором определил, что некоторые аккумуляторы при зарядке перезаряжаются и напряжения достигает 16 вольт. Решил аккумуляторы излечить, разрядом-зарядом. После этого проверил емкость каждого аккумулятора, который составил между ними, примерно 7% . Решил разобраться с балластом , на подобии зарядки литий-ионных аккумуляторов. Отказался от этой затеи, т.к ток через балласт достигает примерно току зарядки 27 ампер. Ключ можно подобрать, но резистор составит примерно 0,6 Ома. Ну и мощность соответствующую на этом резисторе. Вопрос, что не так в моем случае. Прошу помощи от вас.
