Инвертор синус 50 Гц своими руками #135353

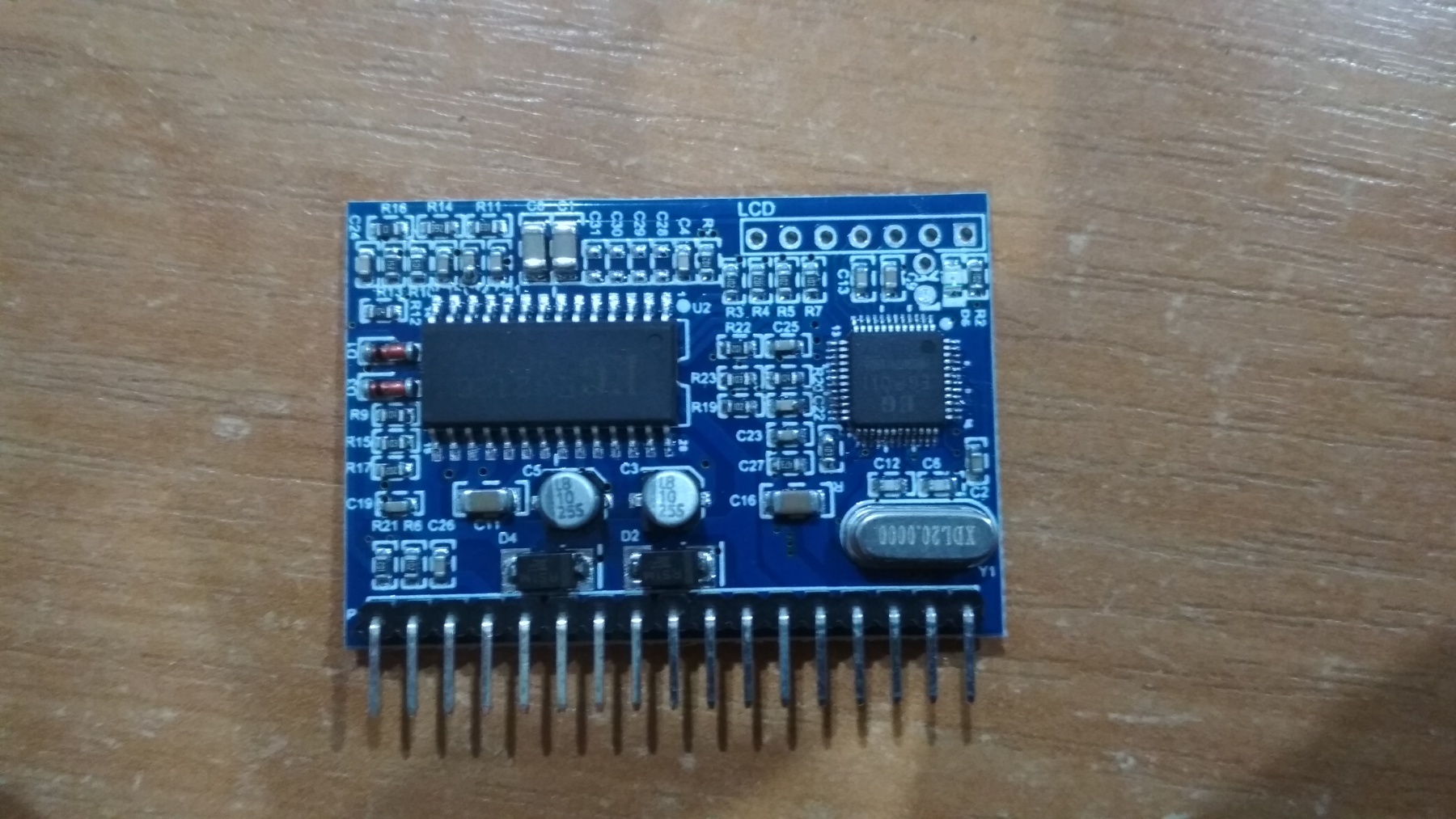

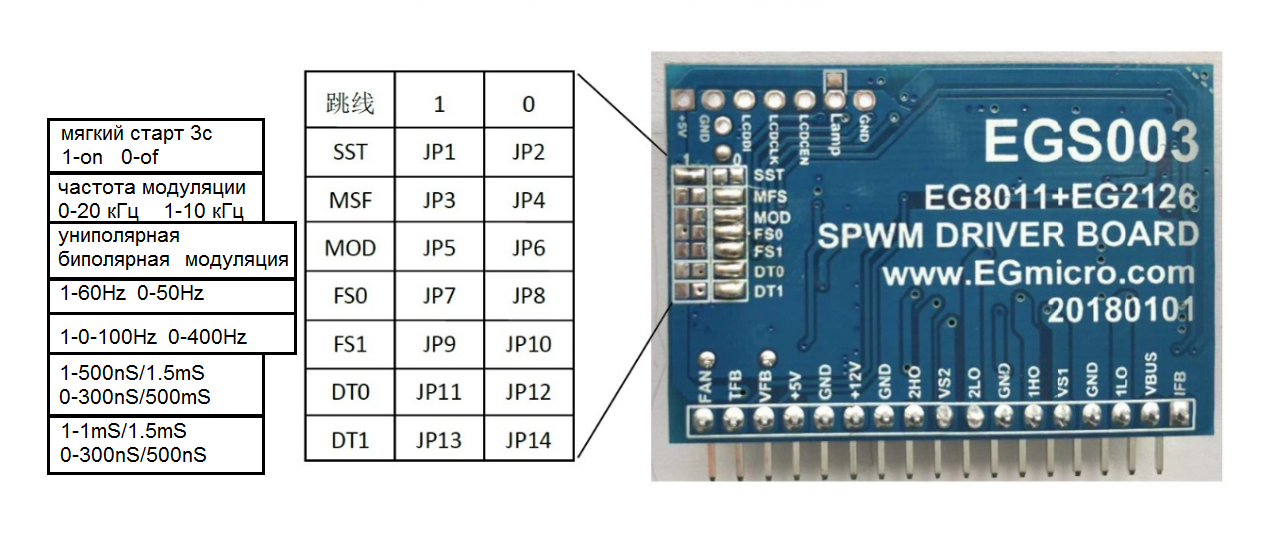

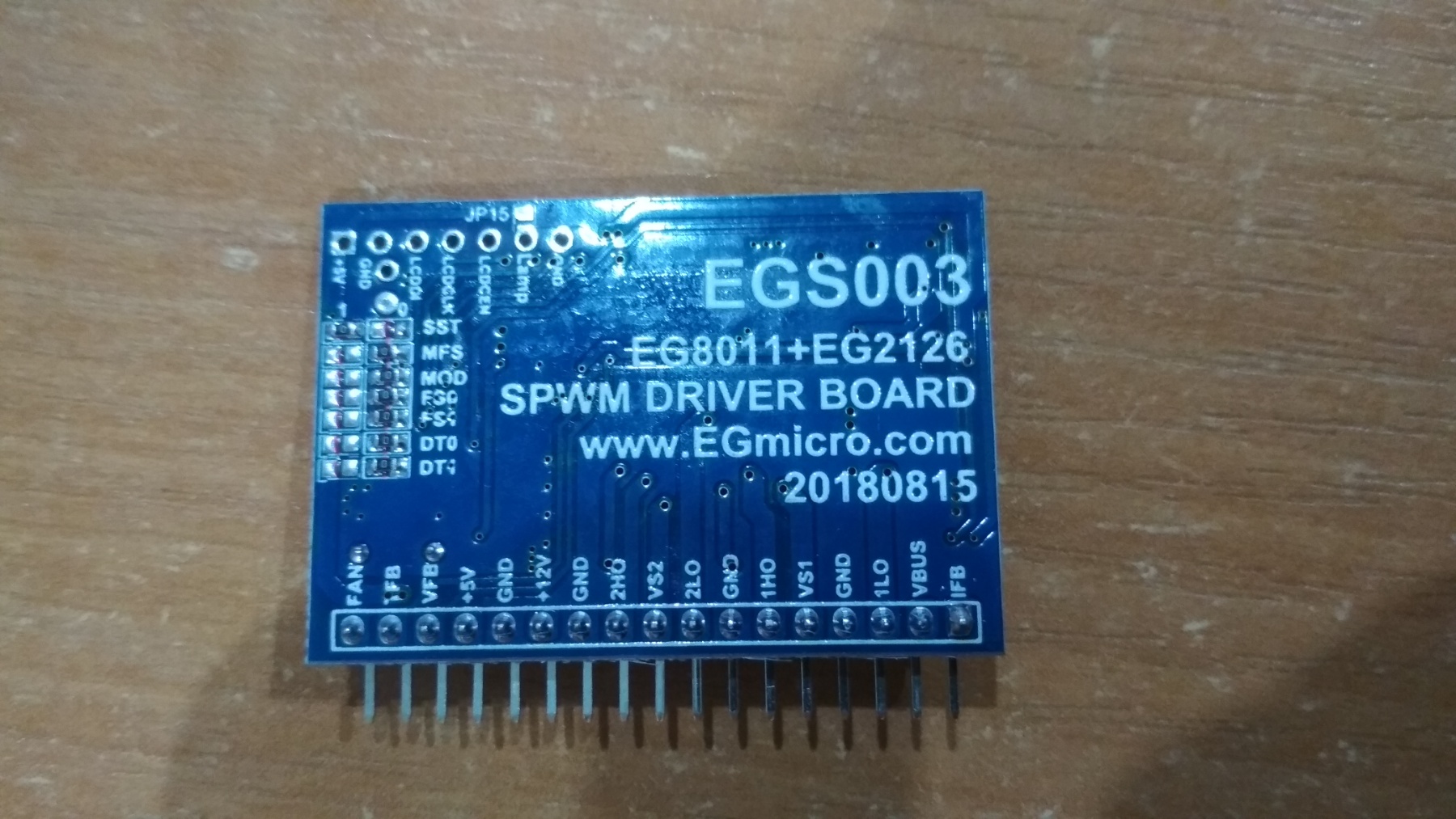

Всех с новым годом.Купил обновленную плату EG8011.Объясните что дает переключение частоты модуляции 20кГц и 10 кГц? по умолчанию 20кГц

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

wodynoi

Давно я тут

Сообщений: 151

Меньше Больше

Спасибо получено: 138

Инвертор синус 50 Гц своими руками #135550

graffaw пишет: Если транс не совсем тот что нада, то шим на 10кГц дает более мягкую работу.

Не совсем понятно.Использую в низкочастотном инверторе.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

wodynoi

Давно я тут

Сообщений: 151

Меньше Больше

Спасибо получено: 138

Инвертор синус 50 Гц своими руками #135560

форум потихоньку умирает

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Matneorix

Новый участник

Сообщений: 15

Меньше Больше

Спасибо получено: 5

Инвертор синус 50 Гц своими руками #135579

Так практически все уже собрали свои аппараты, кто форум читал. Спасибо кстати всем кто помогал.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

wodynoi

Давно я тут

Сообщений: 151

Меньше Больше

Спасибо получено: 138

Инвертор синус 50 Гц своими руками #135581

Matneorix пишет: Так практически все уже собрали свои аппараты, кто форум читал. Спасибо кстати всем кто помогал.

Это да и не один собрал.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Artem23

Захожу иногда

Сообщений: 45

Меньше Больше

Спасибо получено: 34

Инвертор синус 50 Гц своими руками #135631

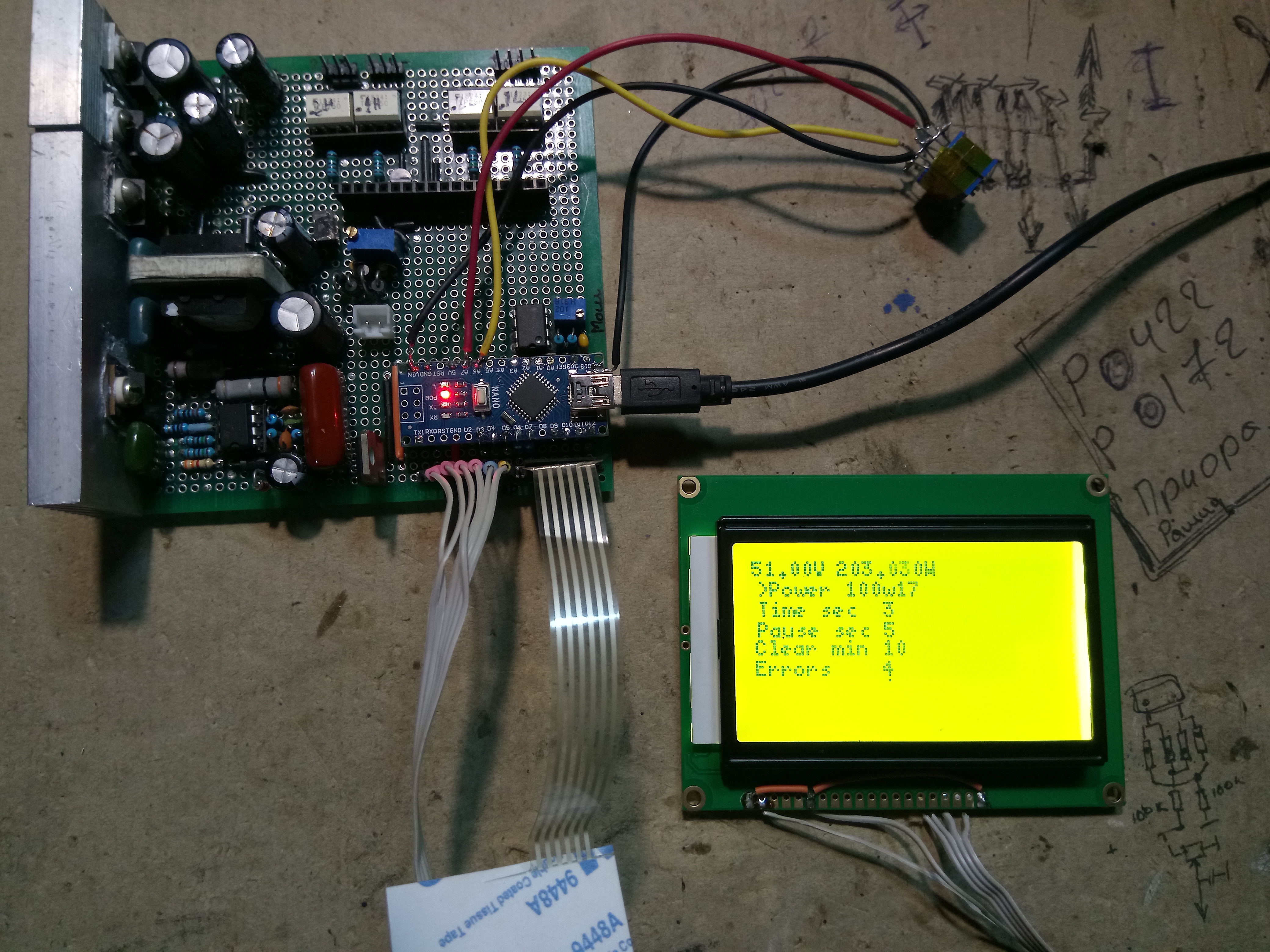

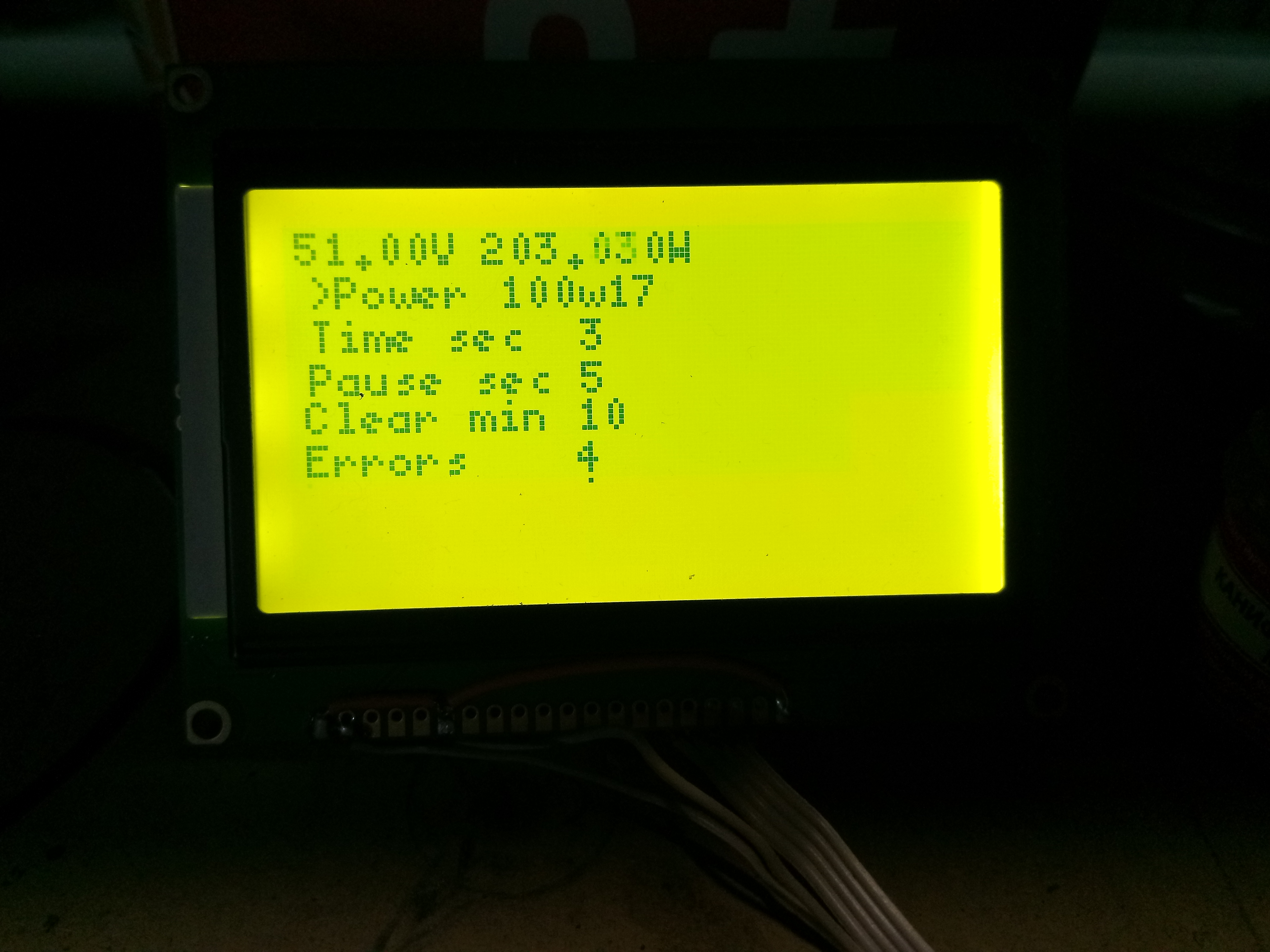

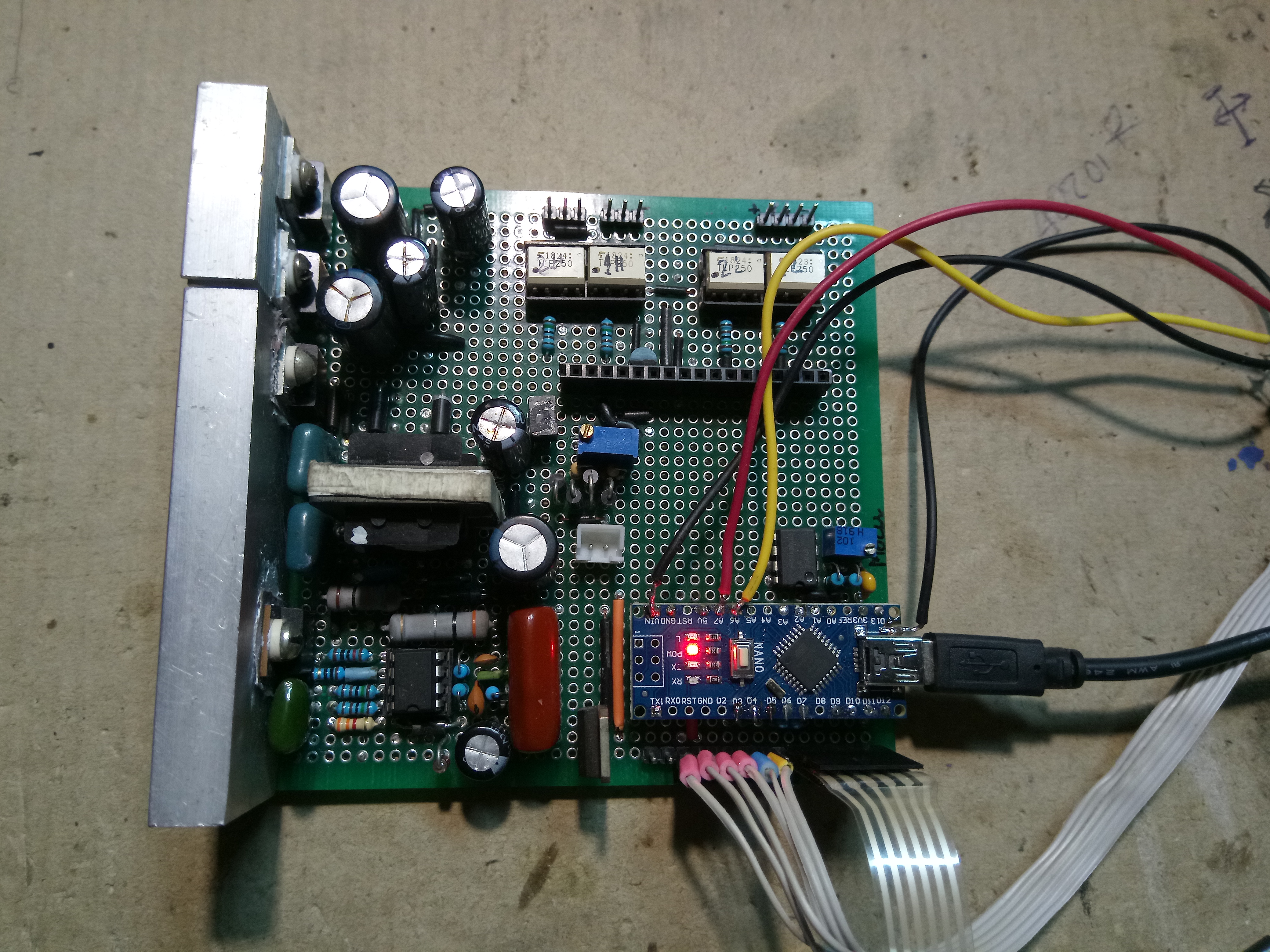

Форум будет жить дальше , есть одно но мы достигли определенных знаний по этой теме и делиться ими со всем миром не хочется. Начинаешь ценить то что досталось упорным трудом. А элементарные вещи уже много раз обсуждались. Тому пример ардуина ег8010 . Управление и контроль на ардуине.

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

SergCh1

Осваиваюсь на форуме

Сообщений: 20

Меньше Больше

Спасибо получено: 15

Инвертор синус 50 Гц своими руками #135675

Artem23 пишет: и делиться ими со всем миром не хочется. Начинаешь ценить то что досталось упорным трудом. [/attachment]

Согласен, не хочется делиться. Но русскоязычный сектор сети слишком мал и (простите парни) плетется в хвосте прогресса. Так что мы с нашими выдумками мало интересны для остального мира. И все что мы тут наизобретали, пойдет на пользу лишь нам, и только. Поэтому считаю делиться наработками друг с другом нужно.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

alvideo

Новый участник

Сообщений: 8

Меньше Больше

Спасибо получено: 3

Инвертор синус 50 Гц своими руками #135748

Всем привет

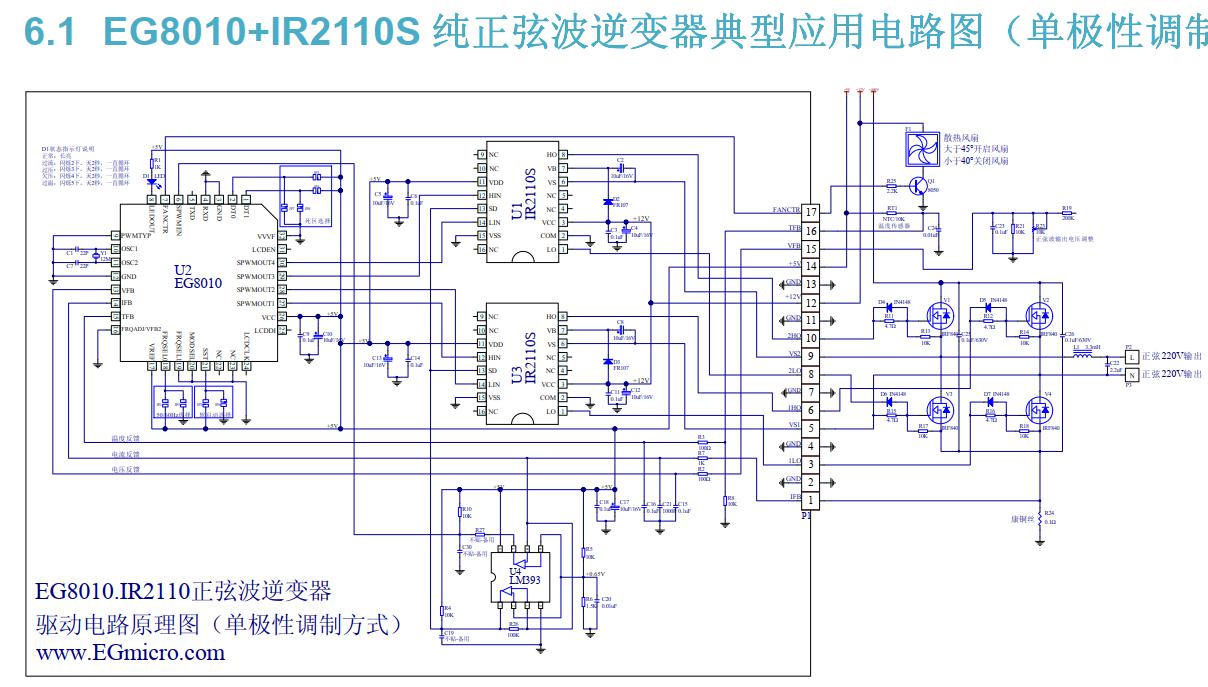

Ремонтирую инвертор по классической схеме EG8010+IR2110
Не нравится сигнал на верхнем ключе.
Подскажите кто может, где копать или оставить как есть?

Сигналы с EG8010 на входы IR2110 одинаковые, отличный меандр.

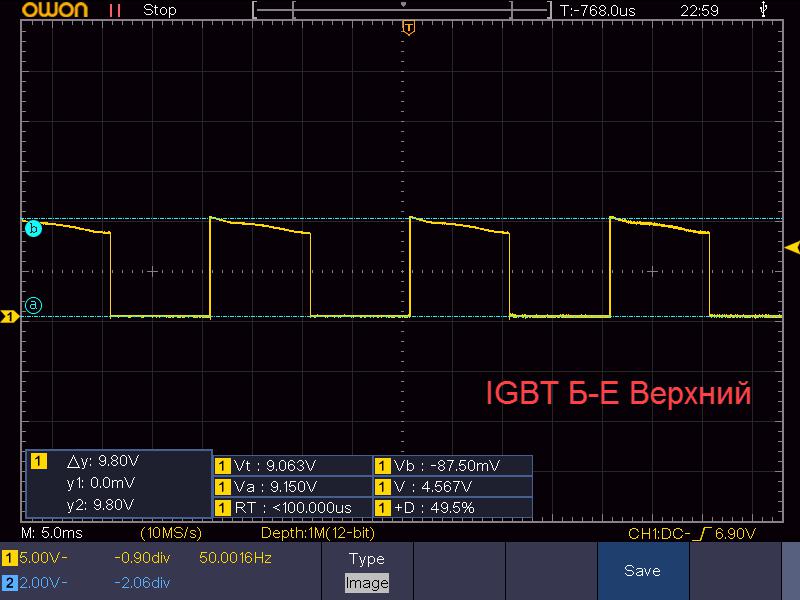

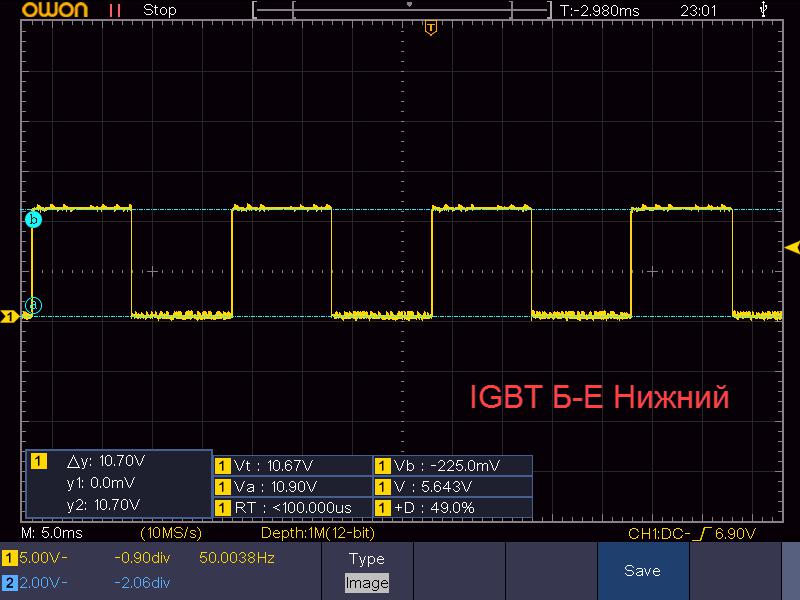

Осциллограммы сняты при в паяных ключах, на плату EG8010 подано питание +5В и +12В, сила отключена.

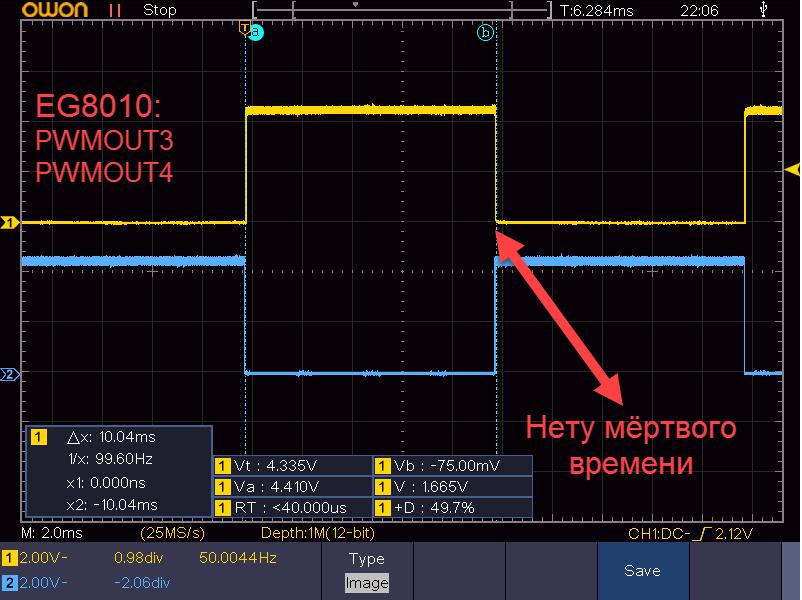

Ещё непонятно, почему отсутствует мёртвое время?

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

SergCh1

Осваиваюсь на форуме

Сообщений: 20

Меньше Больше

Спасибо получено: 15

Инвертор синус 50 Гц своими руками #135761

Конденсатор бустрепа садится, вот и наклон на сигнале затвора верхнего транзистора, можно поднять питание до 15 В, если так хочется использовать IGBT.
С мосфетами можно оставить как есть.
У вас развёртка 2 мС на деление, и вы хотите увидеть 150 нС мёртвого времени ?!

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

alvideo

Новый участник

Сообщений: 8

Меньше Больше

Спасибо получено: 3

Инвертор синус 50 Гц своими руками #135792

SergCh1 пишет: если так хочется использовать IGBT.!

Да не хочется, они там были (FGH40N60), хотя судя по амплитуде осциллограмм, их там не должно было быть.

Инвертор 24В вход, 3 kW синус, транзисторов 8 штук (по 2 на канал).
Какие можете посоветовать поставить мосфеты?

Или же поднять амплитуду затвора до 15в и оставить IGBT FGH40N60?
