Инвертор синус 50 Гц своими руками

Human пишет: Ключи STP75NF75 кто-нибудь ставил? 48-ми вольтовая мостовая трансформаторная схема
Лучше уж тогда IRF3808.По напряжению маловато будет.Нужен запас в два раза больше.

wodynoi пишет: Лучше уж тогда IRF3808.По напряжению маловато будет.Нужен запас в два раза больше.

Тогда уж лучше IRLB4030PBF. 100В, 180А, 0,0043 Ом, 370W (max). Пусть немного дороже будет, зато надежнее.

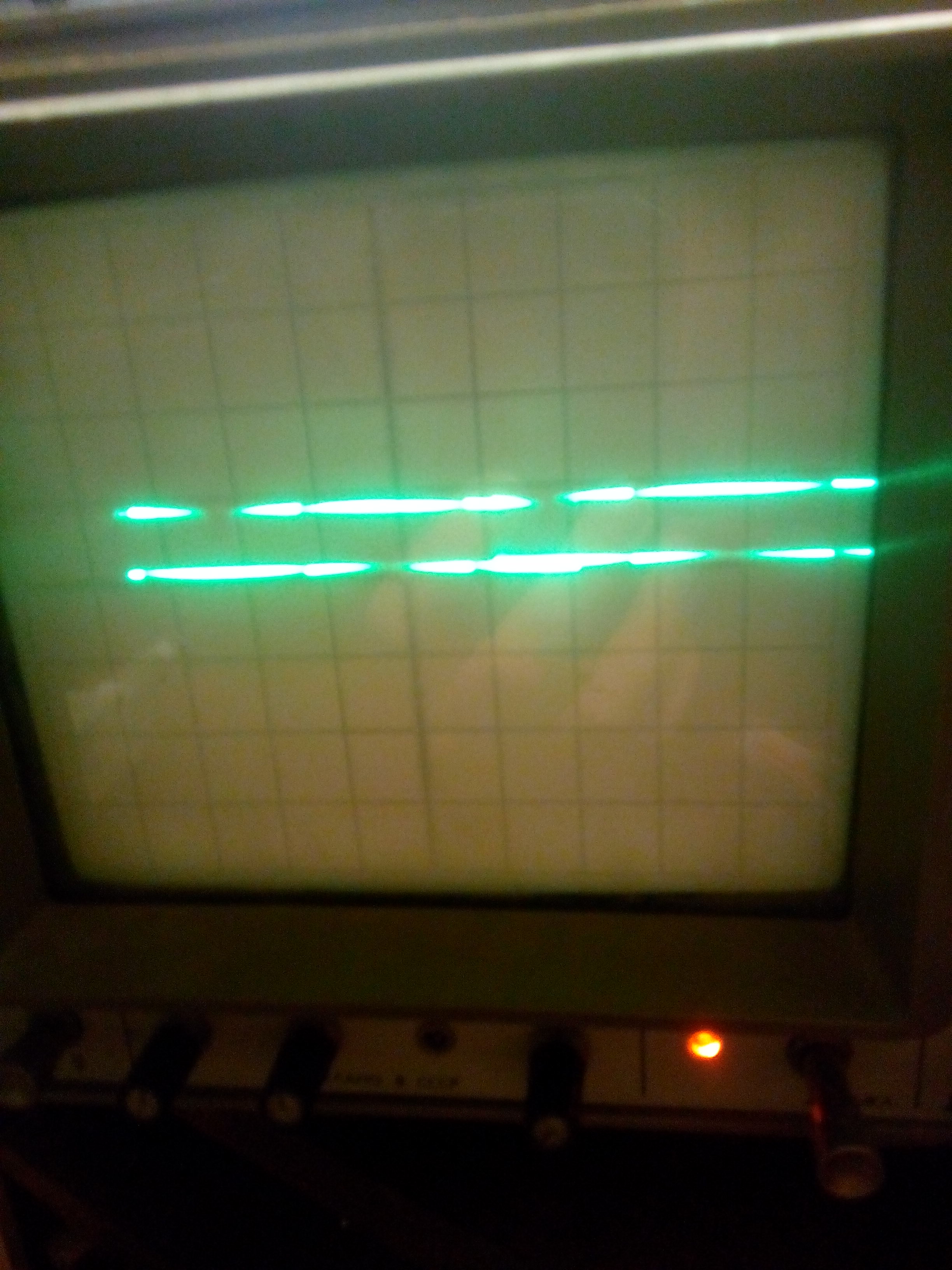

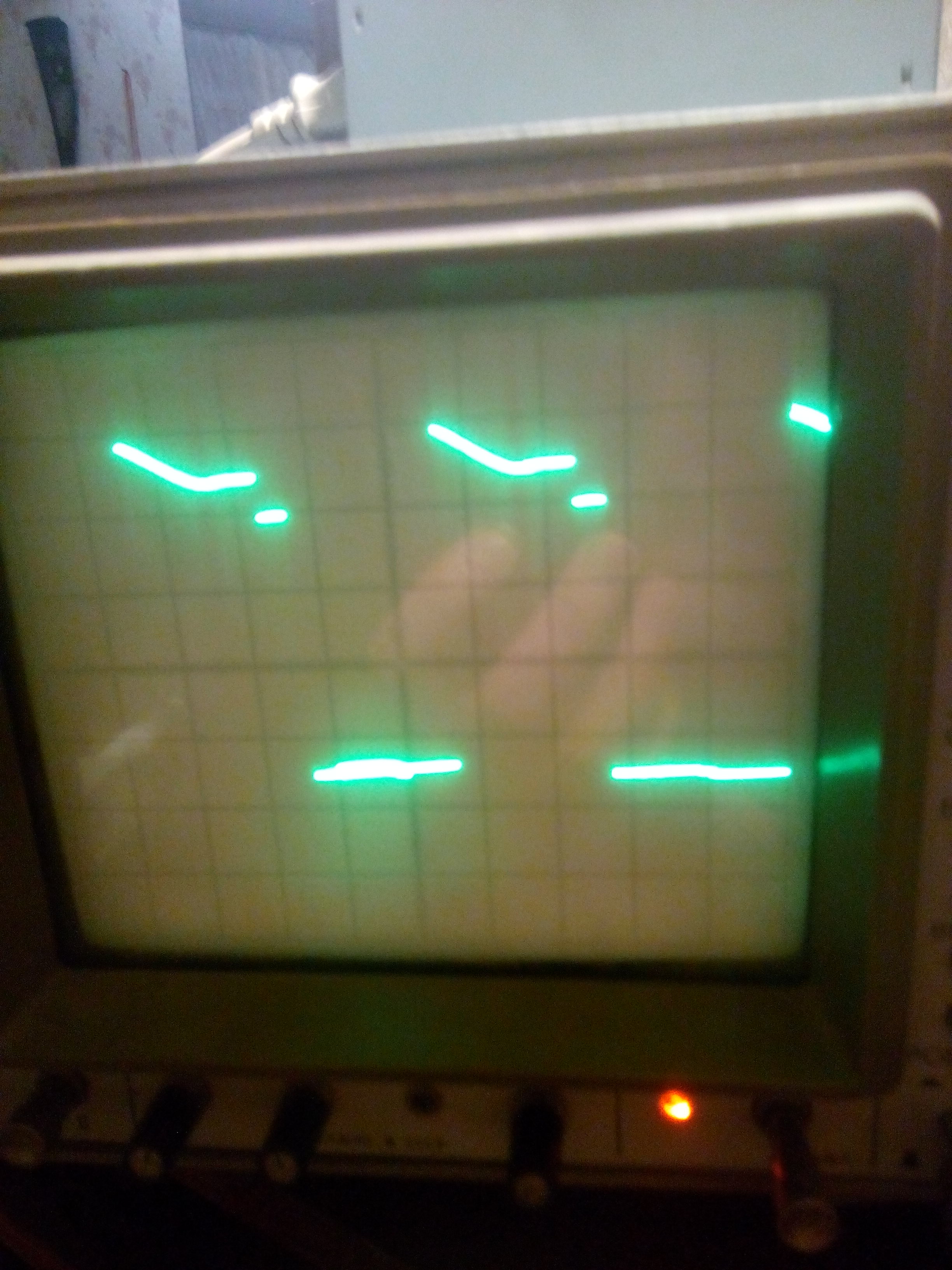

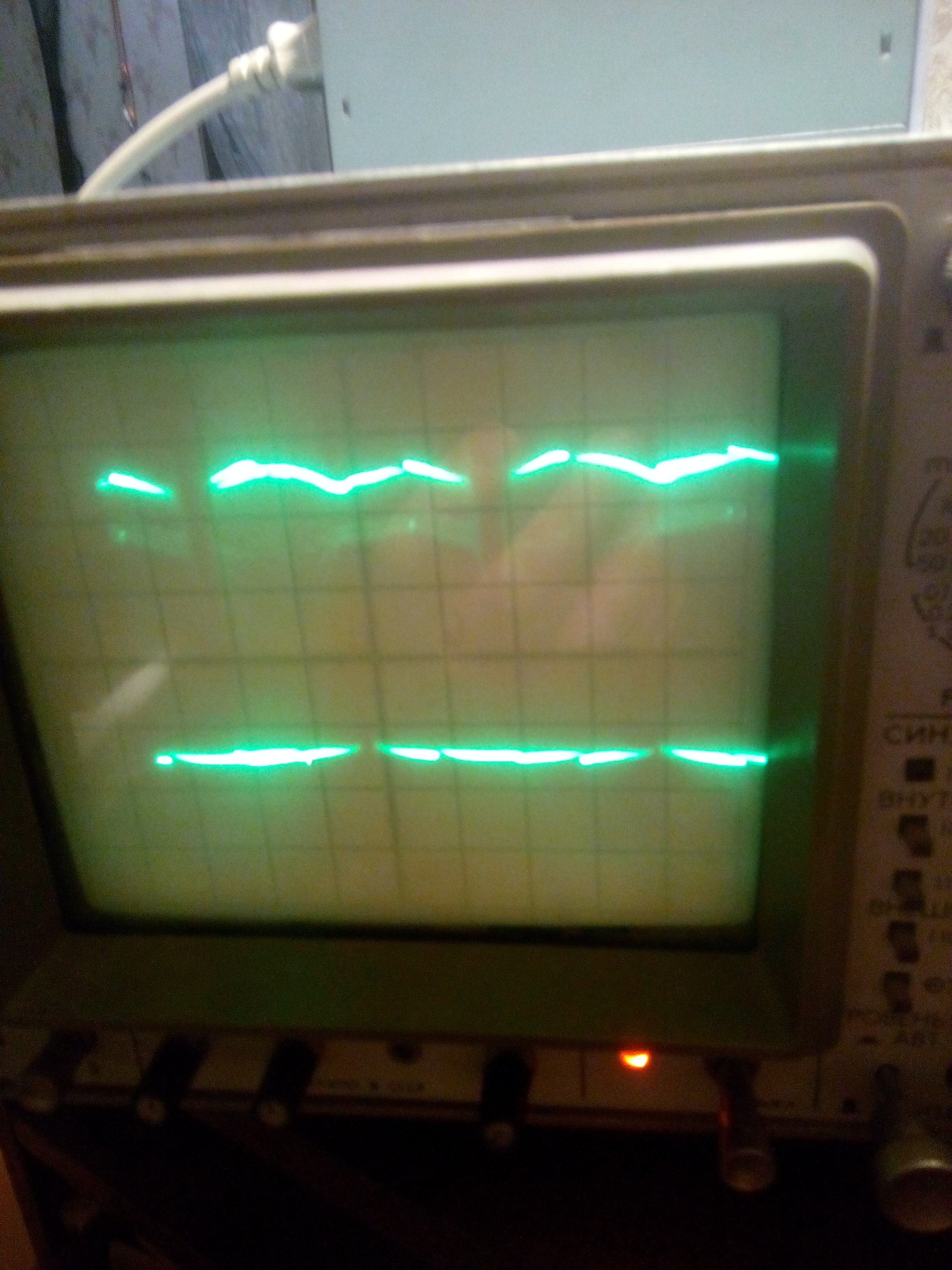

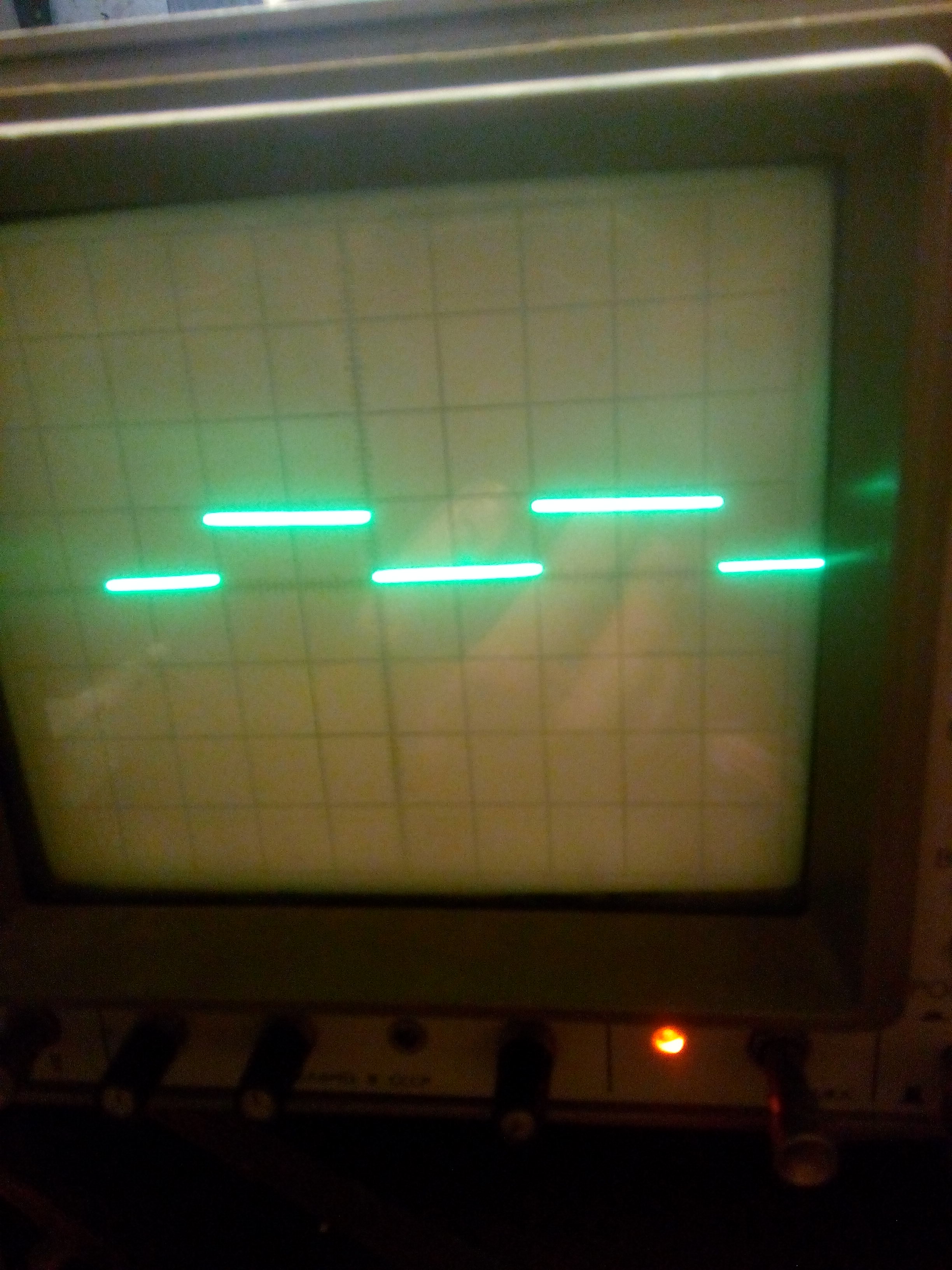

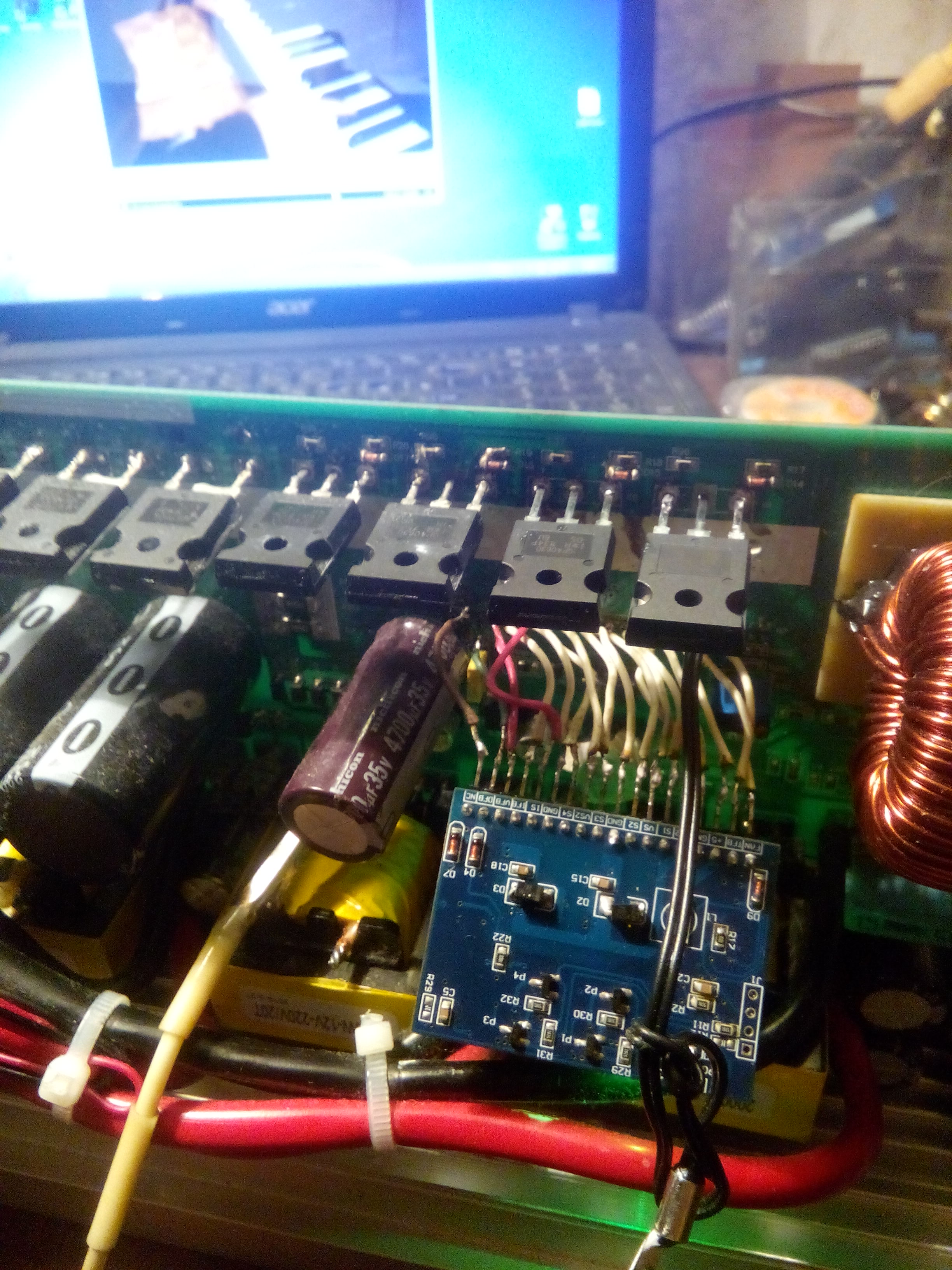

Кто подскажет. Чиню китайский инвертор чистого синуса на 2 квт. с 12в на 220. Первичная низковольтная часть исправно выдаёт 350 в. Но ключи 4063D сгорают уже при малой нагрузке 100 вт. Ключи на радиаторы прикручивал. В разрыв плюсовой дорожки 350 в которая на ключи впаял 300вт лампу на 220 вольт в качестве предохранителя. И уже на холостом ходу она светиться вполнакала. Подал напряжение пониженное 48 вольт вместо 350 от трансформатора. Амплитуда сигнала с противоположных плеч моста разная. На фотке ключи. Снимаю сигнал с затворов ключей справа налево На выходе синус чистый. Если подключить платку eg8010 отдельно от ключей то осцылограмы все одинаковой амплитуды и нормальные. У тех ключей которых амплитуда меньше на истоках сигнал вообще не наблюдается. А у тех что с большой амплитудой на истоках такой же сигнал только размах меньше.

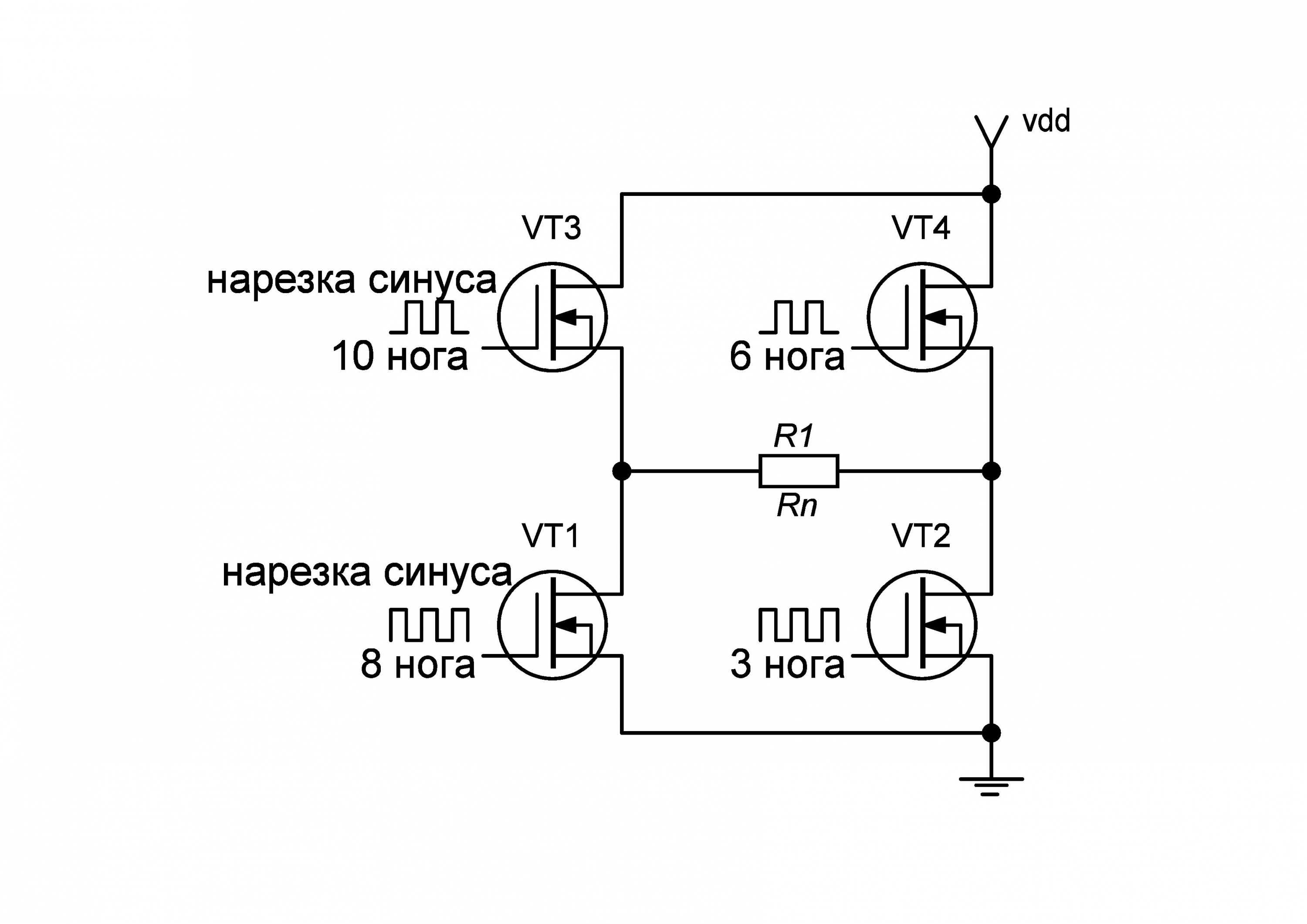

Тоесть по схеме повышеная амплитуда у VT4 и VT3
Без подачи на мост напряжения на затворах амплитуда почти у всех одинаковая и ровная. Забыл написать что подключал инвертор от бп компа. Подключил от автомобильного акумулятора. Всё заработало, и лампа в цепи 300вт еле тлеет, тоесть как положено. Убрал лампу, включил нагрузку лампу 60вт, транзисторы 4063D без радиаторов теплеют. Но это нормально. Но померил напряжение на выходе 120 вольт. Как будто работает только половина моста

Непонял что такое бустреп и куда кондеры паять! Вобщем как всегда подзамкнул на затвор транзистора и видать одна ирка в egs подгорела, а потом глянул выход, а там половина синуса. Все ясно. Но самое главное от чего ключи палил: включал инвертор от бп компа. В этом случае нужна гальваническая развязка с осцылографом. Как касался выхода землей щупа так ключи и того....В этот раз запаял последнюю запасную платку eg и включил от акумулятора. Все работает! И не греется. Правда больше 300 вт не давал. Холостой ход 1,6 ампера. По одному ключу в плече. Какие вообще драйверы транзисторные можно прикрутить слабые полевички или биполяры? и как это организовать

Всем привет. В последнее время с Китая идёт 99,99 % брак ключей. Мне нужны были быстрые типа IRFB5615, заказал 5 типов ключей похожих по параметрам у разных продавцов, пришли посылки и все 100% подделка.
Самый быстрый тест, Входная ёмкость. Для выше указанного 1750 пФ. Мне пришли и на 1000 пФ и 3500 пФ, а один продавец выслал с 6400 пФ. Маркировка у всех не оригинальная.
Следующий тест время вкл выкл. Ни один из транзисторов не прошёл. Оригинальные IRF540N спокойно чешут до 300 кГц прогонял до 450 кГц с М В 25 нС.. Китайские самые лучшие образцы до 200 не дотягивают. При том что мёртвое время установил 35 нС.

Не спешите ставить 5 звёзд. С Китая приходит часто Г--НО. это уже правило. Если даже работает не стоит радоваться, часто выходит боком но, поздно.
Господа !! с наступающим годом крысы, Всем творческих успехов.

Одна из причин, не верный расчёт транса. ( первичка на 12--13 вольт ???)

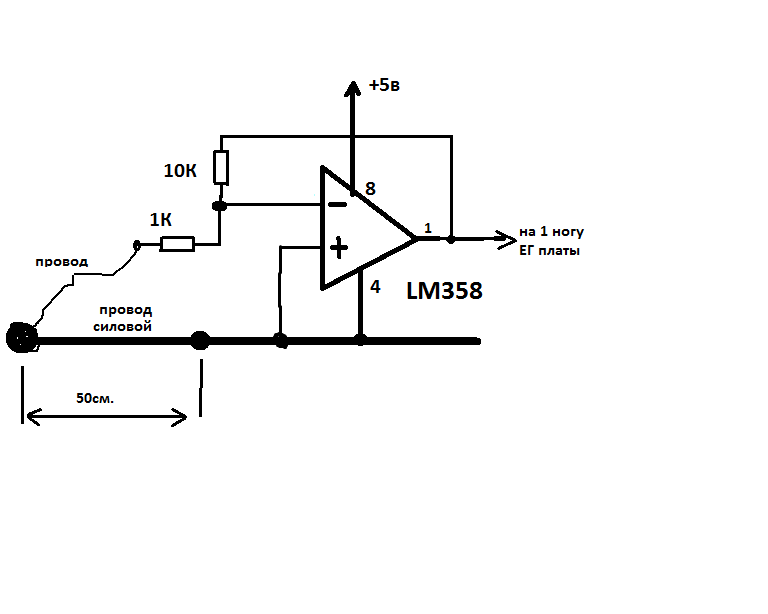

Нужно наверное инвертирующий усилитель на LM358 сделать,
так как сигнал с этого проводочка будет в минус, ну или
с этого проводочка брать землю для управления тогда
сигнал будет в плюс, как правельнее решайте сами.
Я делал инвертирующий усилитель на операционнике,
там два резистора обвязка, дальше подавал на IFB EG8010.
Всё работало норм. , инвертор трансформаторный.
Если у вас своя схема то можно применить LM392, в ней
один операционник и один компаратор в DIP8, удобно
и минимум места занимает.

А , Скоро новый год.

я делал так, какой коэффициент усиления делал не помню,
на схеме коэффициент усиления равен 10. можно вместо 10к
поставить подстроечный резистор, отладить и впаять постоянный.
Работало это на этом преобразователе ...

С новым годом . Успехов в творчестве и меньше сгоревших ключей.
