Инвертор синус 50 Гц своими руками

Собрал систему. Мой инвертор 5кв на бжт с верху . Общая мощность 11.5 кв. Инвертор собрал на ег 8010. Ключи hy4008. Опто драйвера 3120. Раскачка ключей tip41 .42.

всем здравствуйте. помогите ответом. собрал инвертор 24 в на БЖТ два сердечника с ТС-270.все работает нагрузку держит до 900вт .фен пром. насосная станция просадка есть до 210 в все вроде ок. но при подключении импульсных бп ноут например или приставка детская X-Box напруга подпрыгивает с 230 до 250в .при чем если только ноутбук подключил то прыгает с 230 до 240 в а когда добавляю х бокс еще на 10 в подымается.дроссель стоит правильный со стороны низковольтной обмотки.выходной фильтр после транса ставил .без изменений. даже поставил транс 220-15в маленький чтоб развязать гальванически регулировку напряжения -не помогло. что может такое быть. в силовой электронике не особо

Основа eg -шка ?
Смотрите форму напряжения на выходе и что на вход обратной связи приходит.

SergCh1 пишет: Основа eg -шка ?
Смотрите форму напряжения на выходе и что на вход обратной связи приходит.

проблема в то что осла нет.да собрано на ег.буду брать осцил у товарища и смотреть.я думал что эта проблема уже у кого=то вылазила и есть решение.Спасибо.

Конденсатор C23 какого номинала ?
Если стоит 104 то увеличьте до 1-2 мкФ.
Прочтите статью sinus50hz.my1.ru/publ/eg8010/1-1-0-2
Я в ней описывал почему так происходит.

ага.вот в чем дело.спасибо.кондер 0.01мкф стоит статью прочел .ща полезу менять. где-то вычитал что этот кондЁр надо меньше ставить.по схеме 4.7 мкф стоит.

Sinus 50Hz пишет: Конденсатор C23 какого номинала ?
Если стоит 104 то увеличьте до 1-2 мкФ.
Прочтите статью sinus50hz.my1.ru/publ/eg8010/1-1-0-2
Я в ней описывал почему так происходит.

Огромное спасибо поставил 2.2 мкф нагрузил все что есть дома импульсного ватт 500 нашлось .напруга с 229 в поднялась до 231 .а раньше было до + 30 в

Всем Салют! У меня такая история, делаю 4дц 48/90в.на IRF3808.Каждый в отдельности работает,
включаю последовательно два дц на нагрузку 2а без ос, плавный пуск, импульсы достигают максимальной ширины, вылетают транзисторы.
Фазность сигналов вроде соблёл, мёртвое время в тл-ке по умолчанию, Может ктонить подскажет чего не вижу.

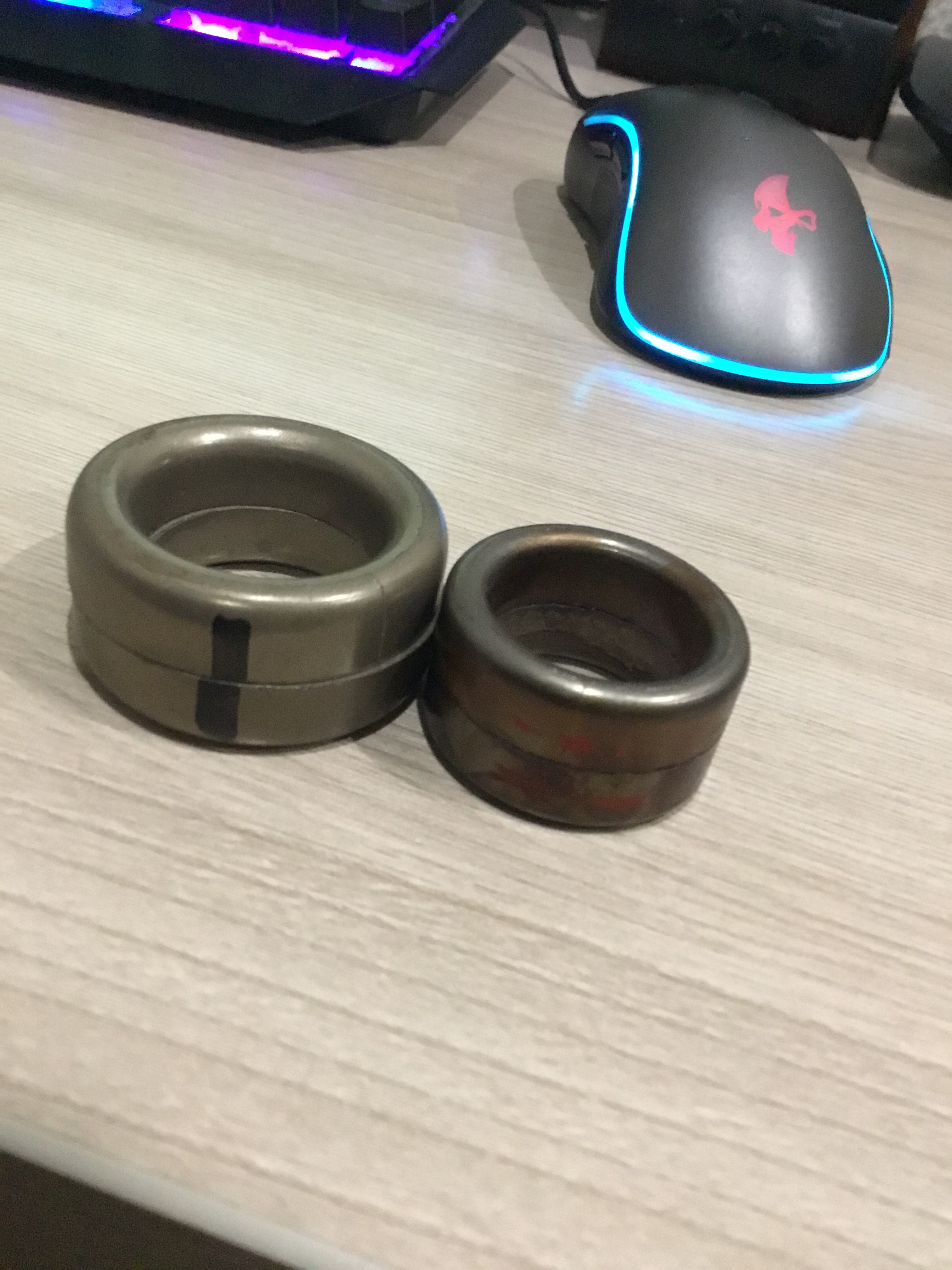

добрый день всем скажите пожалуйста что за колечки можно ли их использовать как выходной дроссель для платы синуса габариты маленького кольца
два вместе 36-24-20,большое кольцо тоже два вместе 44-28-20.

Оба кольца подходят.
Правое МП-140.
Левое Альсифер проницаемостью 60,
