Зачем рисовать, схема даташитная, Если плата выпаяна , а ШУНТ не подключен, замкнуть 5н и 6н 393 и будет 0 на 7н.

Замкнул 5 и 6 ногу лм394 всё равно на той ирке на sd 5 вольт. Потом вообще её выпаял. теперь на обеих ир на sd присутствует 5 вольт. схема там чуть отличная от даташита.

Прозвонить с какой ноги идет на ИРки, с 1н? тогда замкнуть 2н и 3н.

Может на SD идет с основной платы?

Да с 1 ноги. Замкнул 2 и 3 ноги - появился меандр и с ирки ! Со 2 ноги лм393 на 5 ногу не звониться как в даташите, а звенит с 3 ноги на 5-ю тоесть наоборот входы инверсный с неинверсным. Cо 2 ноги на 6-ю тестер показывает сопротивление 9 ком. Фишка платки в том что не как в даташите sd обеих ирок в паралель а по разному подключены.
Если тупо замкнуть 2 и 3 ноги всё будет работать, но защита как я понял не будет работать. До меня когда прежний хозяин ремонтировал впаяли другой версии егшку что была на плате, другой ревизии прошивки а в даташите вот что написано про это:
v.1.0 Примечание: вывод SPWMEN при «0» активирует SPWM, при «1» тушит SPWM
v.2.0 вывод SPWMEN должен иметь «1» чтобы включить и «0» чтобы выключить SPWM
Так и получается что всё работает только егшка не той версии, не под эту плату.
Получается чтоб всё заработало нужно чтобы компаратор на 7 свою ногу выдал 5 вольт тоесть единицу логическую. Чтобы это сделать нужно по даташитовской схеме делитель R5 и R6 поменять местами? Так и сделал плата егешки заработала!!! Припаял на материнку. Запускается! Завтра вечером запаяю ижбт транзисторы, отпишусь. Огромная благодарность WOWYS !

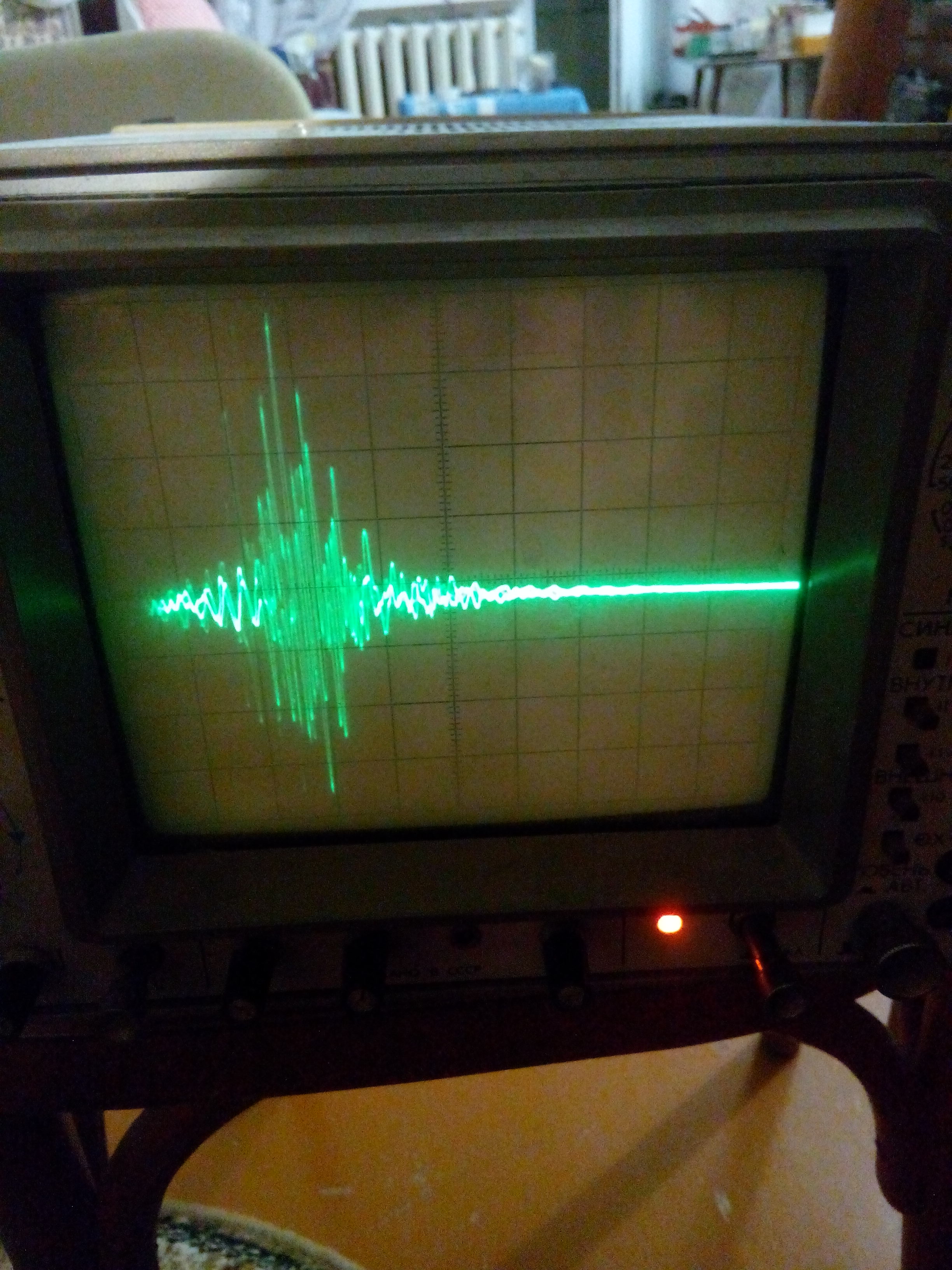

0.02 вольта на деление .Запаял ижбт ключи. Попробовал подключить 10 вольт на ключи от акумулятора, потом 50 вольт от трансыорматора с диодным мостом. Начал диод на платке моргать и временами нормальный сигнал на ключи пробиваться, но Синуса нет и начал постоянно вентилятор на полную крутить и осцилограмы на ключах стали везде такие.Напряжение подавал плюс на коллекторы а минус на эмиттеры ключей, предварительно разорвав дорожку от постоянки 380 вольт. Сама егешка осталась питаться от ds-ds блока. Может надо минус внешнего источника с массой егешной платы соединять? иногда вентиляторы останавливаются и тогда появляется шим на ключах. может где соплю уронил? промыл но все тоже.

Здравствуйте.
Вопргос к Эталон+,Дима, подскажите пож.-ста моточные данные Вашего тора в инверторе БЖТ,тот который на видео во фторопластовой изоляции.
И ко всем участникам форума-если у кого то есть ,работающий на практике тор,выложите здесь его характеристики (размер сердечника,витки первички,вторички и сечение проводов).
Премного благодарствую!
С ув. Сергей.

уже бы купил новую родную плату ег на али они есть. впаял разём для быстрой замены на плату и нашёл в чем дело стоят 3.5 евро

так уж две недели как заказал. ждать долго. писал об этом. и распиновка другая там. может и не в платке ег дело. без ключей то четкие сигналы. Помогите по делу а не пиздабольствуйте засыпая мусором форум

ksergy, моточные данные будут разные, так как разный размер сердечника и проницаемость. Мотают исходя из того что есть в наличии, а если заказывать то исходить какое у тя питалово :12, 24,36,48 вольт. если система 12 вольт то намотаный трансформатор подключенный к 380 он должен выдавать эти 12 вольт или немного меньше. А уж диаметр провода исходя из токов посчитать. можно в несколько проводов. Простой пример как из неизвнстного сердечника намотать : допустим 12 вольт система, мотаем витков 15 первичку и подключаем на нее напоимер от другого трансыорматора на 12 или более вольт. но тот другой включить от латра и постепенно добааляя смотреть напряжение на той твоей первичке твоего трансыорматора который хочешь и одновременно смотреть ток в этой первичке. Если при малом напряжении например 4...5 вольт ток холостого хода приемлем, поввшаем дальше. если при приближении к 11...12 вольтам ток резко растет это говорит о насыщении сердечника, значит треба добааить несколько витков, далее повторить операцию. метод железный, четкий не требует программ, данных и применим к любому железу
