Инвертор синус 50 Гц своими руками
5 года 1 мес. назад
5 года 1 мес. назад от boxer.
Инвертор синус 50 Гц своими руками #122974
Владимир,колечки уже пришли,целые, спасибо.
Спасибо сказали vladmir67, AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
5 года 3 нед. назад
Инвертор синус 50 Гц своими руками #123227
wodynoi, а схему к плате приложить можно? Чтобы все сразу вместе было.
Спасибо!
Спасибо!
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
5 года 3 нед. назад
4 года 10 мес. назад от wodynoi.
Инвертор синус 50 Гц своими руками #123243

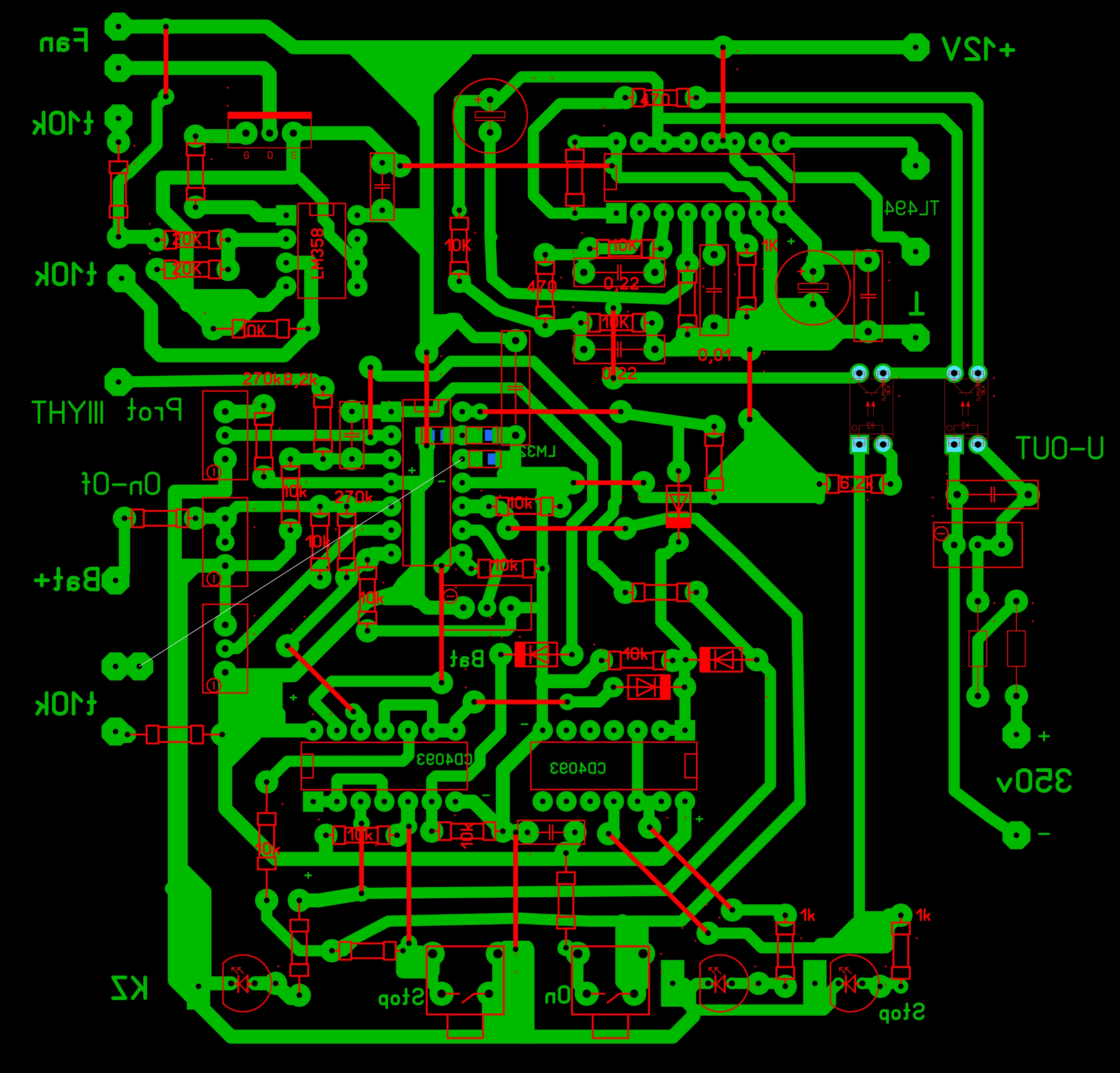

DC-DC схема платы
Спасибо сказали nameless, AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
5 года 3 нед. назад
Инвертор синус 50 Гц своими руками #123486
Добрый день.
Поправил дроссель на нарезчике, использовал альсифер HJS-290075 74,8*45,3*35,0, намотал 150 витков проводом 2мм. Нарезчик работает идеально. Все тесты прошел без эксцессов. На холостом ходу при 37В питания инвертор пожирал 370мА, с нарезчиком 550мА.
Досих пор борюсь с инверторами. Горят транзисторы. Поставил снаббер 20Ом+10n на сток-сток плечей. Для питания микросхемы sg3525 и комплиментарных пар ключей использовал DC-DC на LM2596HVS, так-как входное напряжение от 32х до 43.5, на выход поставил 16В, Vgs IRFB4410ZPBF от 10ти до 20В. Комплиментарные пары собрал на 2SC2655Y и 2SA1020Y. Диодный мост собрал из трех HFA30TA60CPBF, мост холодный при любых тестах.
На напряжении 37В тесты инвертор прошел нормально 1.6КВт феном, когда начал тестировать предельные напряжения, то на 44В на ХХ транзисторы клацнули, 2 штуки на одном плече и один на втором. При сгорании транзисторов обязательно замыкается затвор. Ставил супрессоры 75В на СИ, супрессоры сгорали.

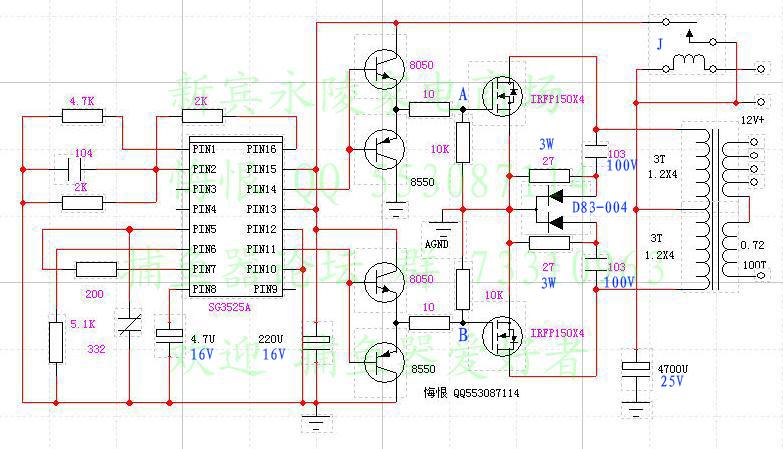

Схема шим, драйвера и подключения затвора ключей идентична этой
Подскажите, куда копать? Может нужно сменить транзисторы на другую серию? Или поставить IGBT IRGP4063DPBF (600V 96A 330W), у меня валяется кучка этих.
Поправил дроссель на нарезчике, использовал альсифер HJS-290075 74,8*45,3*35,0, намотал 150 витков проводом 2мм. Нарезчик работает идеально. Все тесты прошел без эксцессов. На холостом ходу при 37В питания инвертор пожирал 370мА, с нарезчиком 550мА.
Досих пор борюсь с инверторами. Горят транзисторы. Поставил снаббер 20Ом+10n на сток-сток плечей. Для питания микросхемы sg3525 и комплиментарных пар ключей использовал DC-DC на LM2596HVS, так-как входное напряжение от 32х до 43.5, на выход поставил 16В, Vgs IRFB4410ZPBF от 10ти до 20В. Комплиментарные пары собрал на 2SC2655Y и 2SA1020Y. Диодный мост собрал из трех HFA30TA60CPBF, мост холодный при любых тестах.
На напряжении 37В тесты инвертор прошел нормально 1.6КВт феном, когда начал тестировать предельные напряжения, то на 44В на ХХ транзисторы клацнули, 2 штуки на одном плече и один на втором. При сгорании транзисторов обязательно замыкается затвор. Ставил супрессоры 75В на СИ, супрессоры сгорали.
Схема шим, драйвера и подключения затвора ключей идентична этой
Подскажите, куда копать? Может нужно сменить транзисторы на другую серию? Или поставить IGBT IRGP4063DPBF (600V 96A 330W), у меня валяется кучка этих.
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
5 года 3 нед. назад
Автор темы
Инвертор синус 50 Гц своими руками #123514
4410 на сколько помню по моему на 100 вольт
этого мало!
для пуша
IGBT IRGP4063DPBF на низкой стороне работать не будут!
ключи полевики! надо минимум на 150 вольт
этого мало!
для пуша
IGBT IRGP4063DPBF на низкой стороне работать не будут!
ключи полевики! надо минимум на 150 вольт
Спасибо сказали AndreyVK431, mavr
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
5 года 3 нед. назад
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
5 года 2 нед. назад
5 года 2 нед. назад от nameless.
Инвертор синус 50 Гц своими руками #123679
Всем привет. Может кому пригодится. Вроде ненакосячил (схема wodynoi) , отдельное спасибо ему.
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
5 года 2 нед. назад
Инвертор синус 50 Гц своими руками #123684
Всем добра.Есть желание реализовать вот это устройство MPPT контролер.схему плату прелогаю. Кто что думает?
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
5 года 2 нед. назад
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
5 года 2 нед. назад
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
