vladmir67 первичка трансформатора медная шина 12*4 мм , две обмотки параллельно . Преобразователь 24 вольта 3,5 кВт . Может быть на дроссель мотать на воздухе ? И меньшей индуктивности ?

Прошу помощи и совета у гуру. Я только начал играться с силовой электроникой и у меня есть куча пробелов в знании особенностей данного оборудования.

Решил собрать инвертор с двумя преобразованиями. Входное напряжение 36В (32.4...43.5В). Желаемая постоянная мощность 2КВт, пиковая 3КВт.

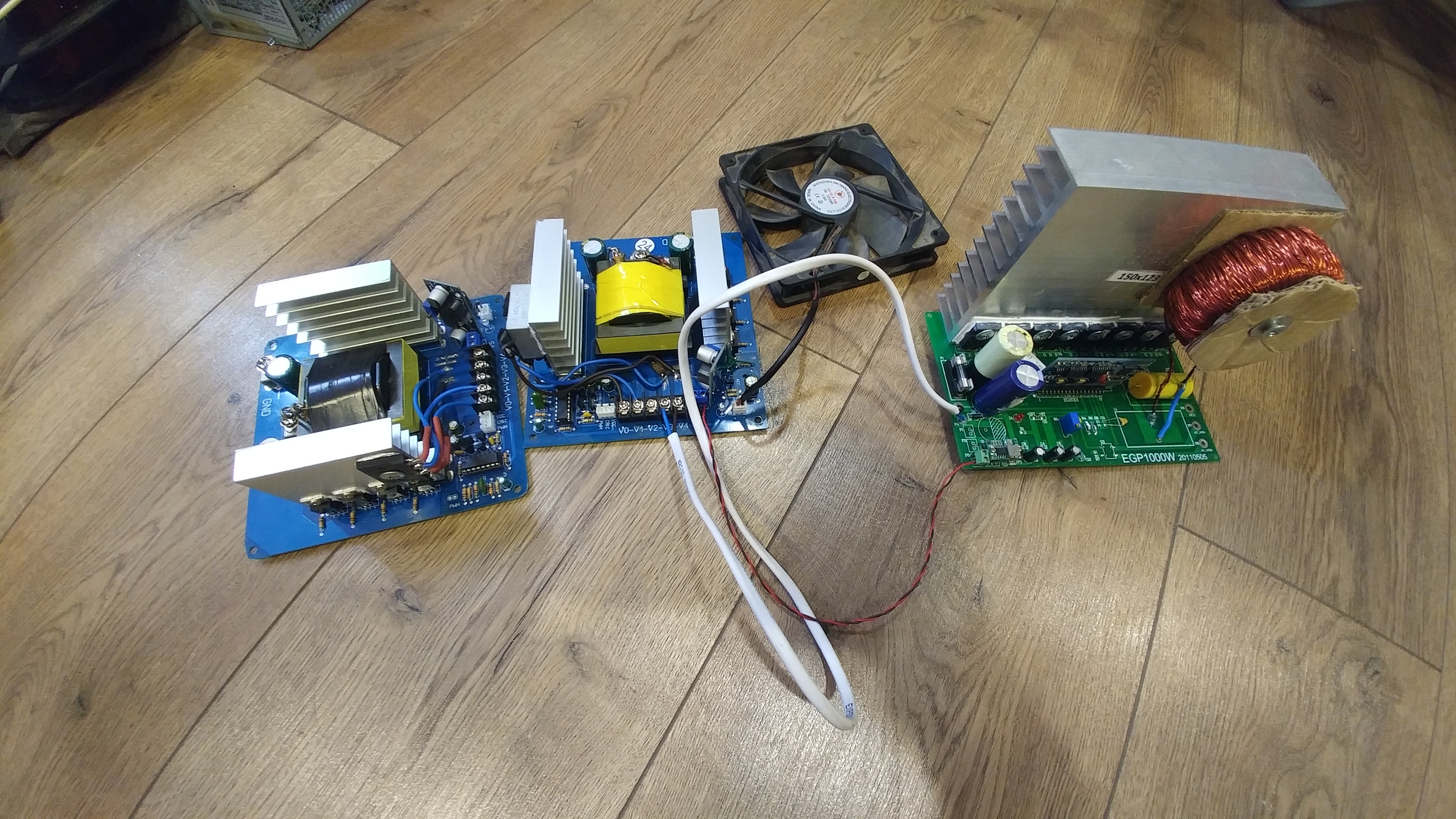

Инвертор не стал делать сам, решил купить китайскую подделку и модернизировать под свои нужды. Взял пару штук инверторов , заявлено что они держат 1КВт. Инвертор построен на SG3525, 4 транзистора 8050 управляют двумя плечами по 4 HY1906 (60V / 120A,RDS(ON)= 6.0mΩ (typ.) @ VGS=10V). В плечах на затвор подключен резистор 10Ом, и один резистор на массу. Трансформатор (типоразмер EC49*55), первичка медная шина с отводом посередине, вторичка провод 0.7-0.8, витков 100, вторичка низковольтная 4 витка того-же провода. Частота генератора 20КГц. Напряжение на затворах 8.23В. Судя по толщине вторички об 1КВт китайцы поржали.

Заменил два кондера 2200uF 35V на 1000uF 63V LOW ESR. Трансформатор перемотал, первичку оставил как есть, на вторичку намотал 45 витков 1.6мм (пытался 2мм намотать, не влазит первичка), низковольтную вторичка 3 витка китайским проводом 0.7-0.8мм. В результате получил 320В и 19В при 37 вольтах входящих. При поднятии напряжения до 40 вольт, транзисторы клацнули, что и так много для 60ти вольтового китайского транзистора. Транзисторы были заменены на IRFB4410ZPBF (100V, RDS(on) typ. 7.2mOm, Id=97A). На вход поставил супрессор на 47 вольт, что-бы в случае превышения входного напряжения выше 50В не спалить транзисторы. Поставил мост GBJ3510 на высоковольтную линию и SMD мост 1А на низковольтную. В результате получил нормально работающий инвертор. Ток холостого хода 0.37А. При кз на мультиметр получаю 6.3А, c просадкой блока питания (Delta 48/30D) до 19В, т.е. инвертор нормально утилизирует 1.8КВт. Кипятил чайник, транзисторы холодные, транс теплый, мост кипит. Все было нормально.

Подключил к инвертору нарезчик. Нарезчик собрал из плат EGP1000W, EGS002. Транзисторы IGBT IRGP4063DPBF (600V 96A 330W), дроссель намотал на феррите TP4A-T63/38/25-C (Ui=2400 AL=6100nH) счетверенным проводом 0.6мм 170 витков. Все подключил по стандартной схеме кроме питания егешки, там поставил импульсник на 12В и запитываю импульсник от инвертора с низковольтной вторички.

С описанием закончил. Теперь проблемы.

Когда подключил нарезчик, все работало и гудело (дроссель гудел в 50 гц), когда я дотронулся одним щупом до выхода нарезчика, то клацнул транзистор в инверторе, радиаторы были еле теплые, при проверке выгорел один транзистор в плече и его управляющий 8050.
Не могу связать дотрагивание одним щупом до выхода нарезчика с сгоранием транзистора на инверторе.

Подскажите, как защитить транзы на инверторе? Между СИ поставить резистор с кондером поможет? Может нужно диоды на затвор поставить?
Достаточно ли напряжения на затворе в 8.23В на IRFB4410ZPBF? Стояли HY1906 там Vgs 10V, у ирэфки 20V.

Ток холостого хода связки инвертор + нарезчик 1.45А при 37 вольтах. Один инвертор потребляет 0.37А. 1.1А на нарезчика. Не много ли?
Хватит дросселя нарезчика, что-бы прокачать 2КВт? Или лучше перемотать, могу намотать на этот феррит 120 витков 2мм провода.
Нужно ли как-то защищать IGBT на нарезчике?

Привезли батареи 100вт 12в 4шт. Сегодня солнце было хоть немного проверил...
Выдали 23.2в и 5.5А на холостом ходу

Нашел первую возможную причину выхода из строя плеча. Управляющие транзисторы в инверторе ss8050 и ss8550 имеют Uкэ пробоя 25 вольт, питание платы 24В, может превысило напряжение выше 25 вольт.

imon220 пишет: Привезли батареи 100вт 12в 4шт. Сегодня солнце было хоть немного проверил...
Выдали 23.2в и 5.5А на холостом ходу

У меня тоже дельты 12 В 100 вт, только моно. Хочу на восточный фронтон поставить 8 штук, ибо крыша уже занята.

Это просто самые дешёвые, по 3600
15т за 4шт. А нашёл ещё одного, он за 14т делает. Но уже взял

Mavr врядли тебе ктто сможет ответить на твой вопрос,информации мало дал,сколько выход дц дц? И про дроссель здесь на форуме очень много обсуждалось

Мост GBJ3510 это что быстрый диодный мост? Там должны быстрые диоды стоять. И дроссель на кольце с такой проницаемостью не мотается. Меньше нуж 60 и т.п. А чел пишет, что у него все взрывется.))

Т.е. феррит можно выкинуть? А если использовать железо T77.2/49/25.4 Iron Powder AL=160nH, Проницаемость: 75 µi? Даст такая железяка 3КВт?
Мост поменяю на два по два в параллели HFA30TA60CPBF.
Подскажите по снабберам инвертора на IRFB4410ZPBF (36В), могу ли я использовать только суппрессоры на СИ транзисторов, или нужно делать RC цепочку? Каким номиналом супрессора лучше защитить транзистор? В источнике питания будет максимум 43.5В.

не надо никаких супресоров!
ставь RC
дроссель мотать на кольцах кулл мю проницаемостью от 90 до 125 индуктивность от 2,2 до 3 миллигенри!
