Инвертор синус 50 Гц своими руками

Сколько раз зарекался связываться с полным мостом, и вот опять.
Страшная штука.
Парни, расскажите, кто как борется со звоном при переключении транзисторов.
На холостом ходу звон связан с выходной ёмкостью транзисторов, которая каждое переключение вынуждена ударно разряжаться через включающийся противоположный транзистор.
Под нагрузкой причина звона другая, медленные встроенные диоды полевиков, время восстановления которых оставляет желать лучшего.
И что неприятно, с увеличением мощности устройства и напряжения , питающего мост, проблема усугубляется.
Самая действенная мера борьбы со звоном, затягивание включения транзисторов. Но кошкин хвост ! 300 Ом в затворе irfp 22n50 годятся разве что для стойки на 50 Гц с тяжёлыми транзисторами. Для Вч стойки ничего лучше пока не придумал.

что там у тебя за звон?
сними видео или осцилограммы
фото печати как разведено
схему

Добрый день!Собираюсь собрать инвертор, перечитал всю ветку,возникли некоторые вопросы, не подскажите???

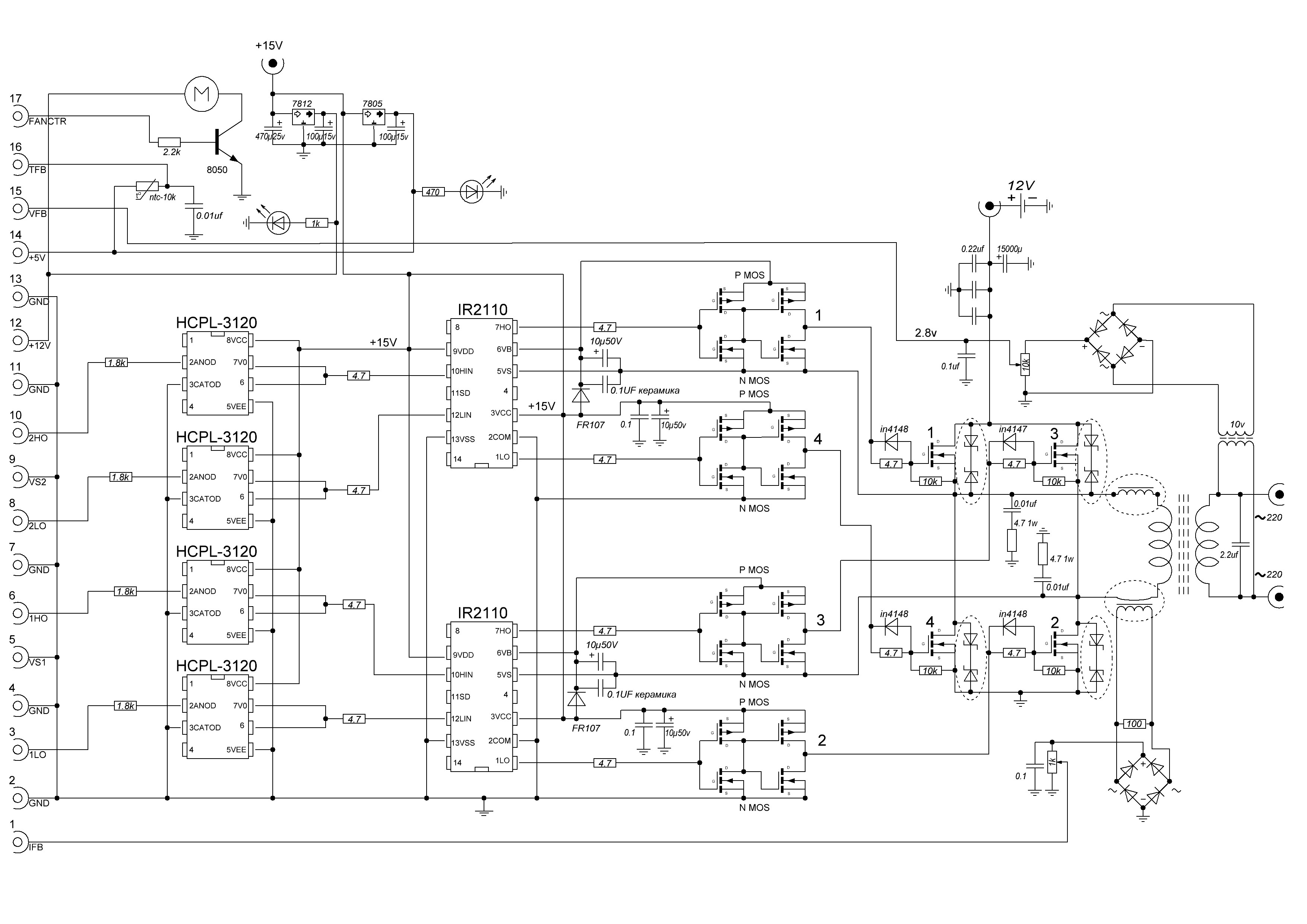

1. нашел плату v003 и Плата синуса, кукую лучше? Котороя идет уже сразу на 360в (dc/dc) или немного переделать v003
Буду использовать на 24в
2. Можно добавить на плату dc еще пару транзисторов и еще один трансформатор в паралель, что-бы снять 1-1,5квт
3. транс мы расчитываем на входное 24 и вых 260в??? После диодов будет 360 где-то
4. Кольца для дроселей можно использовать от комп. или слабоваты будут?
на FB надо ставить трансформатор тока или хватает как на схеме....
5. Пробная версия (плата dc/dc) имеет защиту ???Как рассчитать резистор (я немного не догнал только)вроде обратная связь??? с выхода на оптопару идет
6. На какой микросхеме лучше собрать бп на 15, 5в я так понимаю оно всегда должно быть стабильным?
Спасибо!

выкинь эту схему!

отправка почтой. вайбер ватцап 89033074761 цена 450 р за полноценное кольцо 64/40/28 Проницаемость 60

Эталон+ пишет: что там у тебя за звон?
сними видео или осцилограммы
фото печати как разведено
схему

По звону.

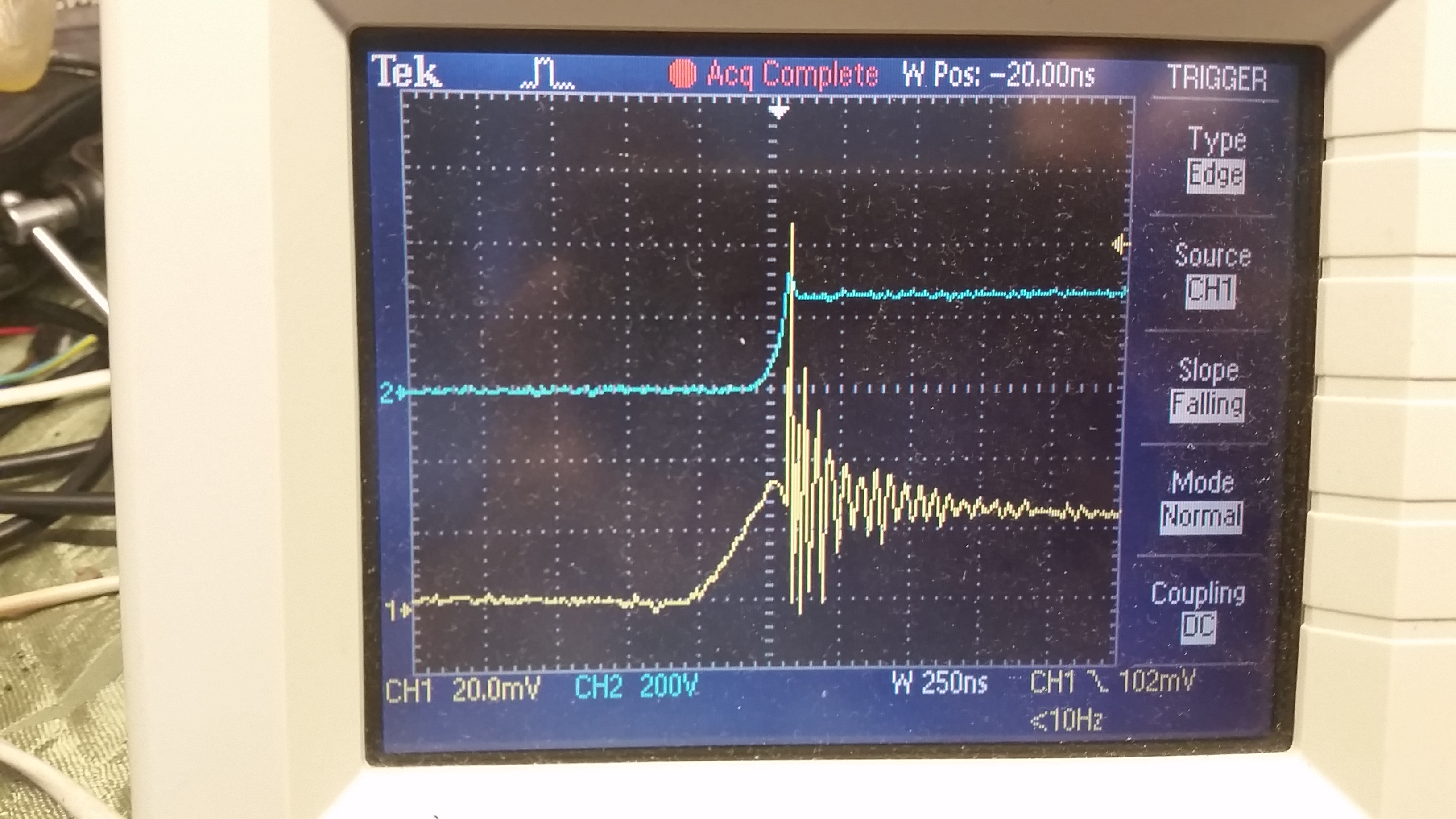

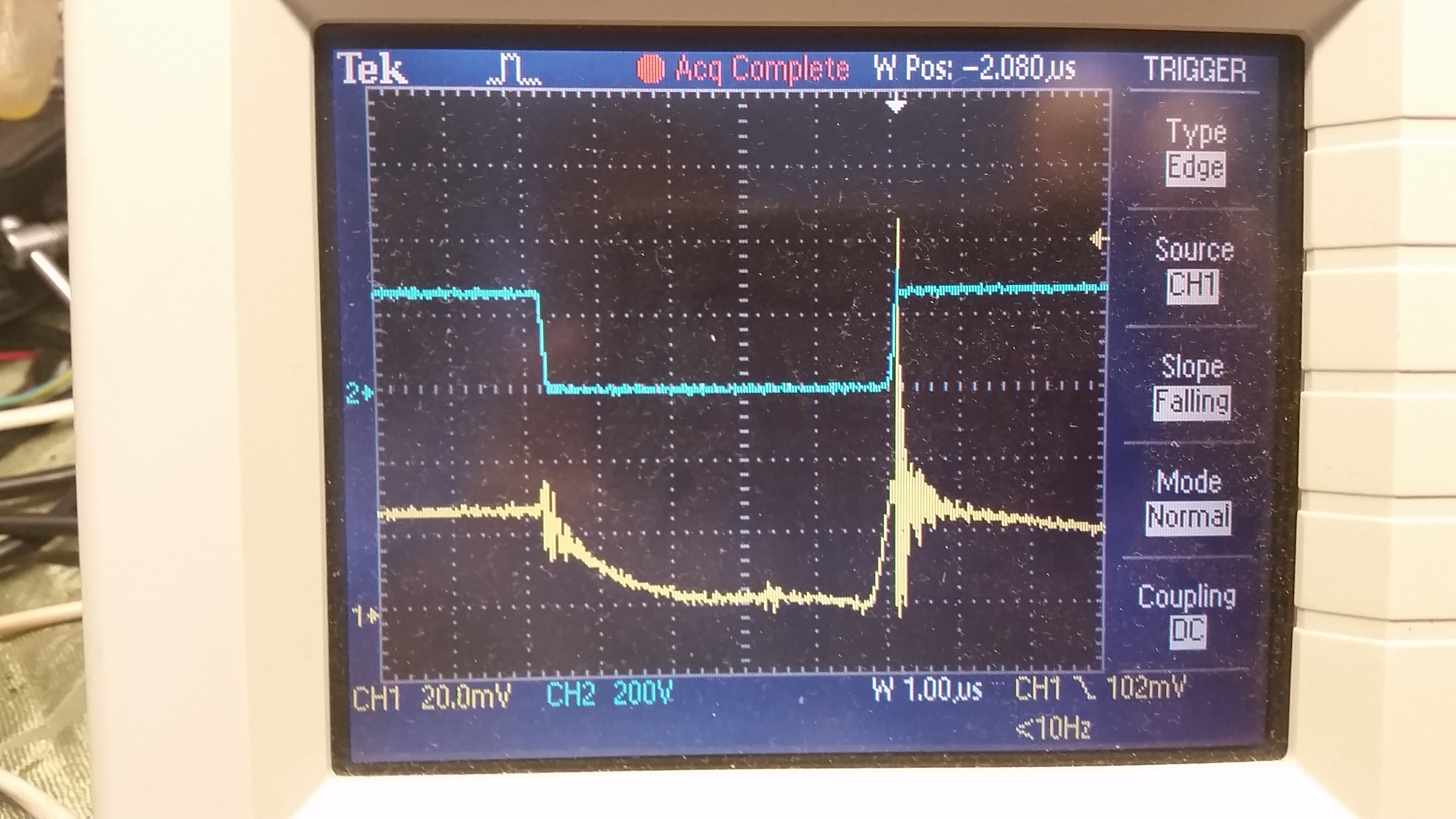

Ниже приведены осцилограммы
Жёлтый луч - напряжение с резистивного датчика тока стойки 0.005 Ом (сигнал отфильтрован RC цепочкой 1 кОм, 1000pF).
Звон-синфазная помеха. Однако, сколько в ней синфазности, а сколько дифференциальности, сказать сложно. Но совершенно точно, что без неё было бы гораздо лучше и мне, и схеме и компаратору. А побороть я этот звон не могу. Для борьбы с этим явлением хорошо бы поставить затворные резисторы номиналом побольше, но выше 150 Ом ставить нельзя, транзистор будет возбуждать при включении. Да и КПД прилично падает.
При установке затворного резистора ниже 150 Ом звон усиливается по причине высокого обратного тока восстановления нижнего транзистора и большого dU/dt на стойке.
Синий луч-напряжение на переключаемой стойке.




При выключении транзистора кстати звон небольшой.

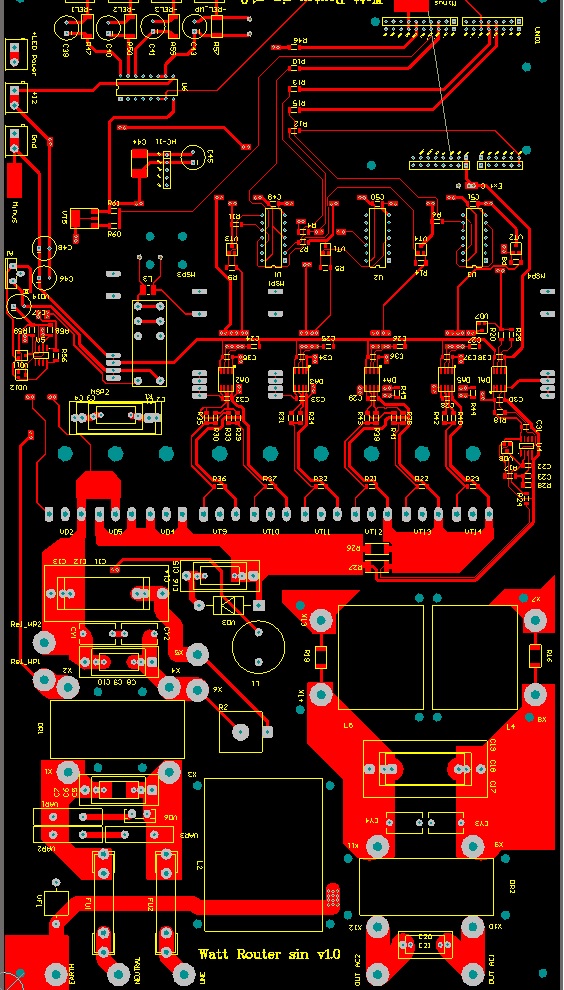

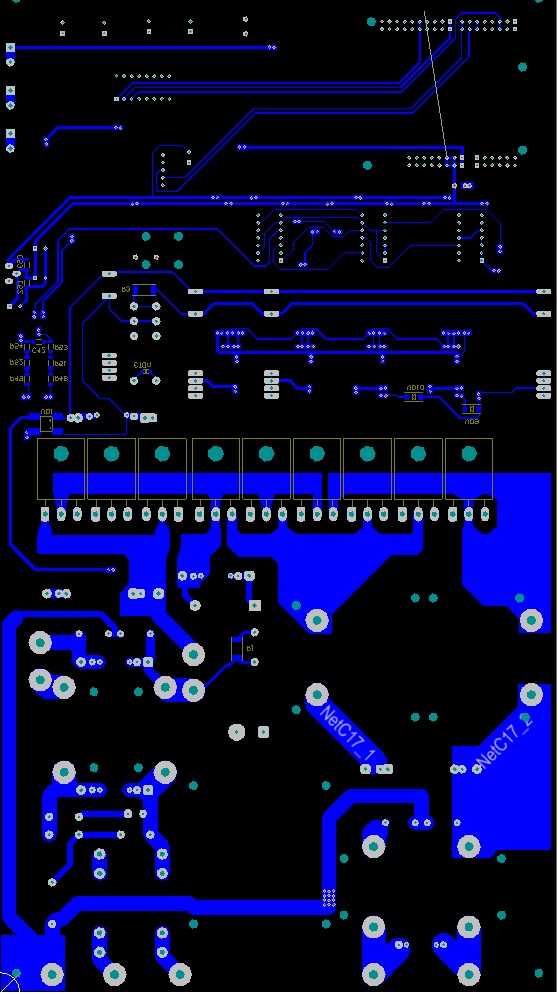

Плата

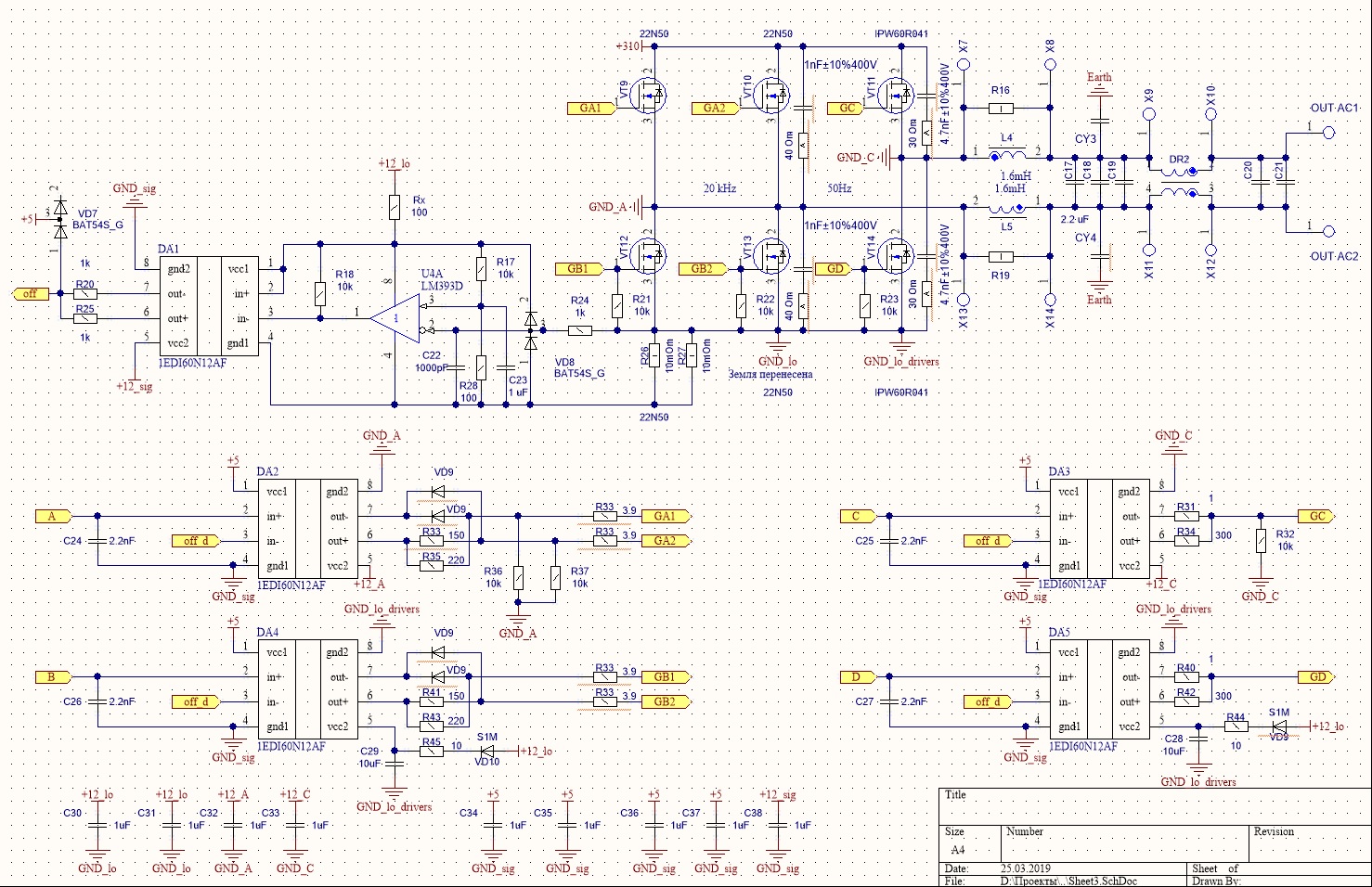

Схема, силовая часть.


Режим работы такой.
В низкочастотной нижний транзистор в замкнутом состоянии на 10 мс, верхний в разомкнутом на 10 мс.
В ВЧ стойке - нижний транзистор на 10 мс в разомкнутом состоянии, верхний транзистор коммутируется с частотой 16 кГц.
При смене полуволны синусоиды, соответственно всё меняется местами.

В принципе, устройство работает. Но выбросы не дают покоя, вот и интересуюсь у общественности, кто как решает этот вопрос.

Вы где эту схему,,,,,,нарыли.Это что вообще такое?

wodynoi пишет: Вы где эту схему,,,,,,нарыли.Это что вообще такое?

Я так понимаю вопрос ко мне.
Схему нарыл в голове.
Это так называемый ваттроутер, утилизатор излишков электроэнергии, образуемой при генерации виэ.
Особенность его работы в том, что на входе синусоидальный ток, на выходе регулируемое по амплитуде синусоидальное напряжение.
Но это уже нюансы, мост точно такой же как в обычном инверторе.
