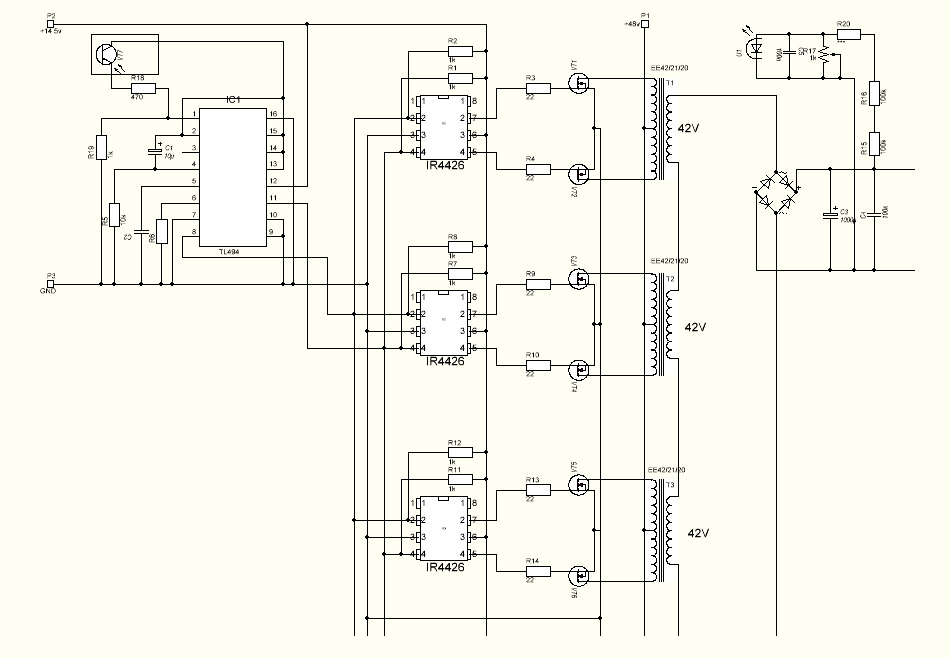

Эталон+ этот вариант DC-DC прокатит.Будет 8 шт трансов. На 50kHz 660 Watt вроде как тянут схема Пушик -вторички 42V каждая.Или не стоит?
Вроде-бы не так расточительно как мост.

можно и так
так очень часто делают
поставь 3525 и повторители не надо будет драйверов столько ставить

Эталон+ что-то я малость запутался,при последовательном включении трансформаторов напряжение суммируется-так,а мощность при этом каждого блока на
этих трансформаторах???

Тоже суммируется. Если один транс 0.5 кВт и их 4, то 0.5*4=2кВт.

Эталон+ пишет: а зачем транс 65 на такую мощу? и зачем мост на 12 вольт?
достаточно 42-49 транса и пушпула

100% Дмитрий прав. Стоит подумать, сколько витков на первичке будет на ЕЕ65 ?? даже на 24 Вольта это большие габариты. у Вас даже прга заикатся начнёт, А ток перемагничивания??
Хотя если хотите снизить частоту до 10 кГц при 12 в питании от 49 сердечника мощность будет больше. (зависимость габаритной мощности от частоты)
Оптимальный расчёт 4--6 витков в первичке. Я подгоняю частоту и габ транса под этот эталон. Мало витков --больше затрат на перемагн.... черезмерно много витков борьба с выбросами , --тепло в снабы.
Не забудьте вылить ковш воды---- С крещением Господа.

В программе расчета Транса задаем частоту так , а потом какую частоту задаем для 494 или SG3525?
Например в расчетах Транса частота 30кГц для Моста.
Частоту генератора SG3525 или частоту на выходах SG3525 ?

В sg3525 два зуба пилы генератора это один полный период для трансформатора.

В sg3525 два зуба пилы генератора это один полный период для трансформатора.

В цифрах можно .
Если 30кГц в проге для транса Е55 , то какая частота должна применяться для SG3525?
Для частоты генератора sg3525 ? Тоже 30кГц? тогда на пинах по 15кГц.

Если для ключей задано 30кГц то на SG или TL будет 60кГц.

Если для ключей задано 30кГц то на SG или TL будет 60кГц.


Вопрос иначально был такой:
В программе расчета Транса задаем частоту так , а потом какую частоту задаем для 494 или SG3525?
