Инвертор синус 50 Гц своими руками

5 года 2 мес. назад
sergei_1973
Новый участник
Новый участник
Сообщений: 8
Больше
Инвертор синус 50 Гц своими руками #116037
Только без транса по входу,а так я думаю один в один.

Вложенный файл:

Имя файла: EG8010+Транс.pdf
Размер файла:139 KB
Вложения:
Спасибо сказали lensk1964

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 2 мес. назад
lensk1964
Завсегдатай
Завсегдатай
Сообщений: 206
Больше
Инвертор синус 50 Гц своими руками #116243

sergei_1973 пишет: Только без транса по входу,а так я думаю один в один.

Вложенный файл:

Имя файла: EG8010+Транс.pdf
Размер файла:139 KB


Спасибо К сожалению это не похожая схема. на этой плате стоят дрова после ЕГшки , кроме того питание нижних ключей идёт через доп диоды отличий много . это разработка середины 2018г.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 2 мес. назад
Gonchar
Живу я здесь
Живу я здесь
Сообщений: 2033
Больше
Инвертор синус 50 Гц своими руками #116247

lensk1964 пишет: ...друган собрал летом...

Красивая сборка.
А где ее твой друг закупал?
Появилось желание...

День дню передает речь, и ночь ночи открывает знание.
(Псалтирь 18:3)

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 2 мес. назад
lensk1964
Завсегдатай
Завсегдатай
Сообщений: 206
Больше
Инвертор синус 50 Гц своими руками #116263
Да сборка красивая и работает достойно, только не стоит брать сборку до 2018г. стоит от 6 до 12 тыс руб. на 48 вольт реально 6000 Ватт держит длительно (по 4 транзистора 800 Амп Шт на плечо.
на Али много продавцов. Стоит предупредить если на плате около модуля 12в истановлены 2 сопротивления стоя, соеденены последовательно НЕ БРАТЬ это самопал стоит 5000руб.
Спасибо сказали Gonchar, pacak7294

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 2 мес. назад
arhangel
Новый участник
Новый участник
Сообщений: 17
Больше
Инвертор синус 50 Гц своими руками #116315
Вы схему внимательно посмотрели? Это схема как раз "материнской" платы. А там где EG стоит в даташите есть. (нечего нового китайцы придумывать не будут). Да, немного посидеть надо а так схема типовая.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 2 мес. назад
Sayks
Новый участник
Новый участник
Сообщений: 12
Больше
Инвертор синус 50 Гц своими руками #116330
Здравствуйте уважаемые! Кто подскажет. 1. выдержат FGH40n60-8 шт мощность 5 кВт?
2.Как синхронизируются между собой 6-8-10 шт DC-DC.
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 2 мес. назад
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #116334
управление на DC-DC делай от одного генератора
40N60 по одному в мосте держат 4 квт при условии правильной разводки и снаберов
Спасибо сказали biryuk52, Sayks, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 2 мес. назад
Sayks
Новый участник
Новый участник
Сообщений: 12
Больше
Инвертор синус 50 Гц своими руками #116339

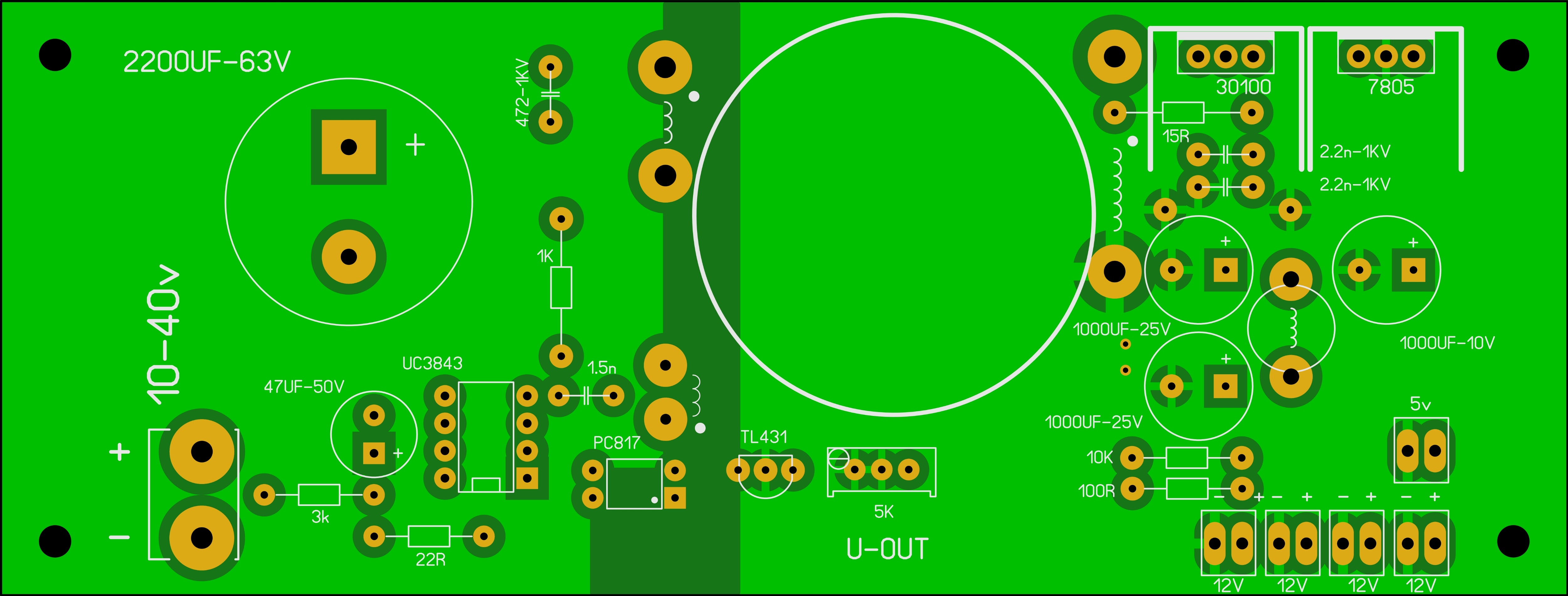

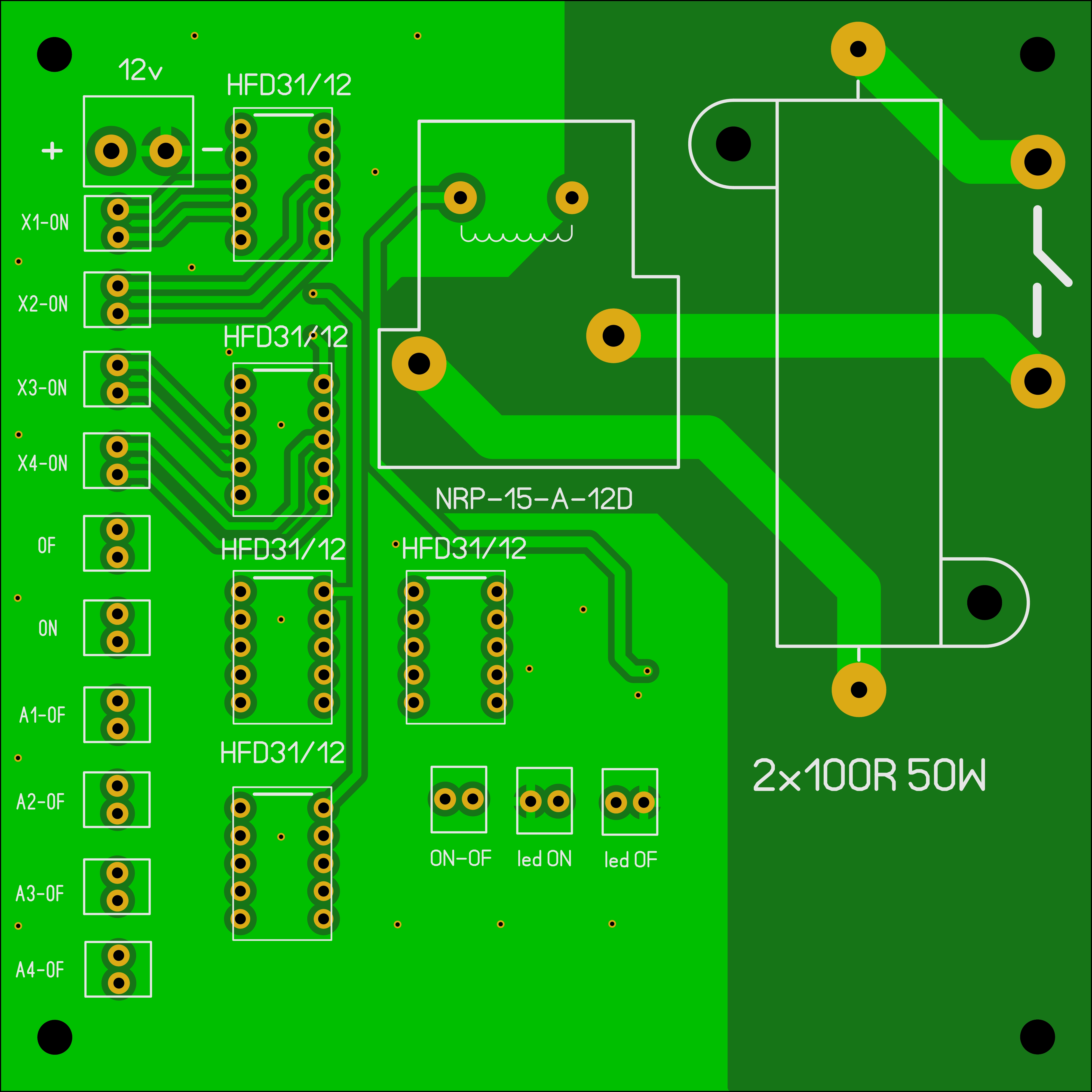

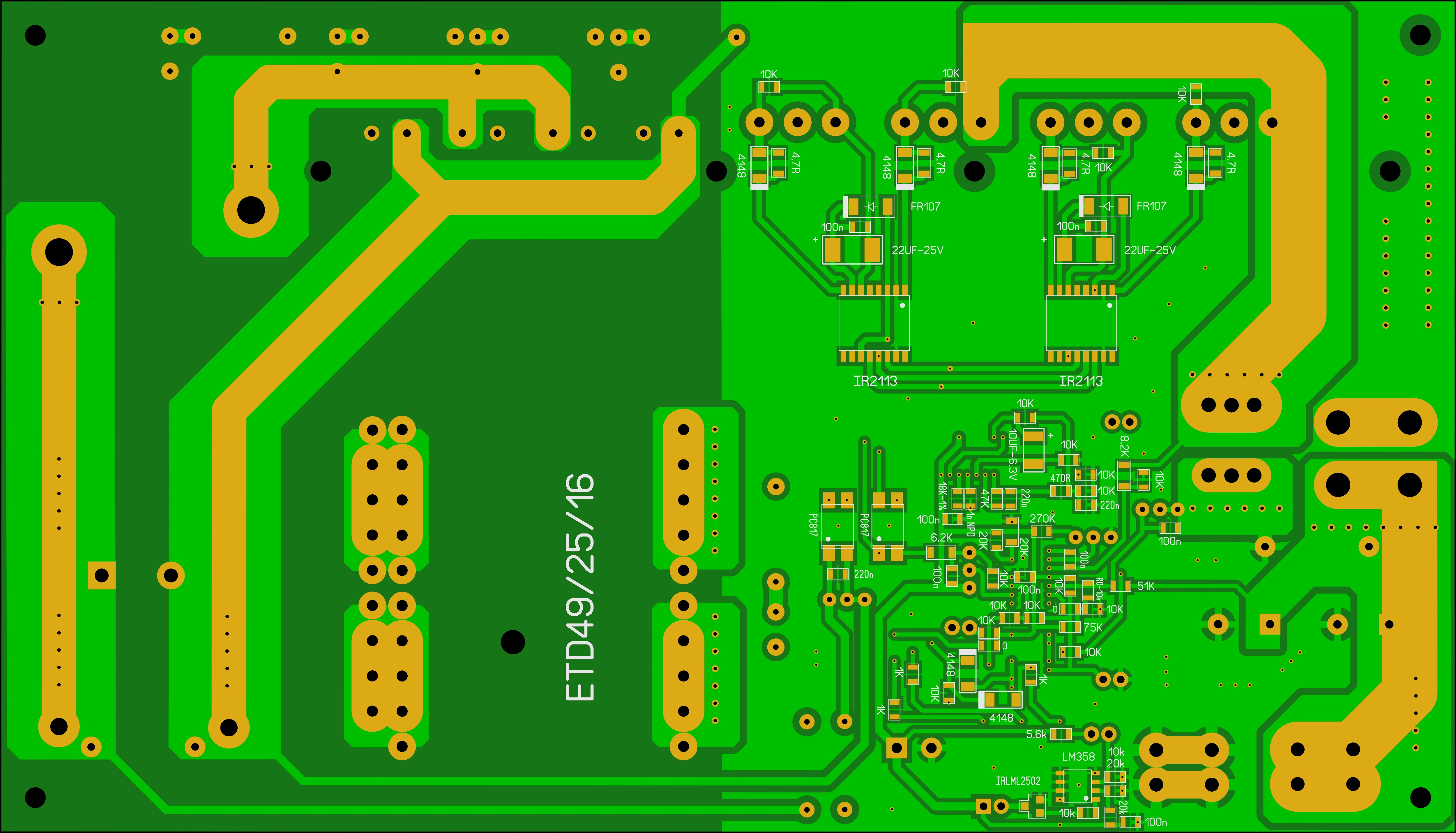

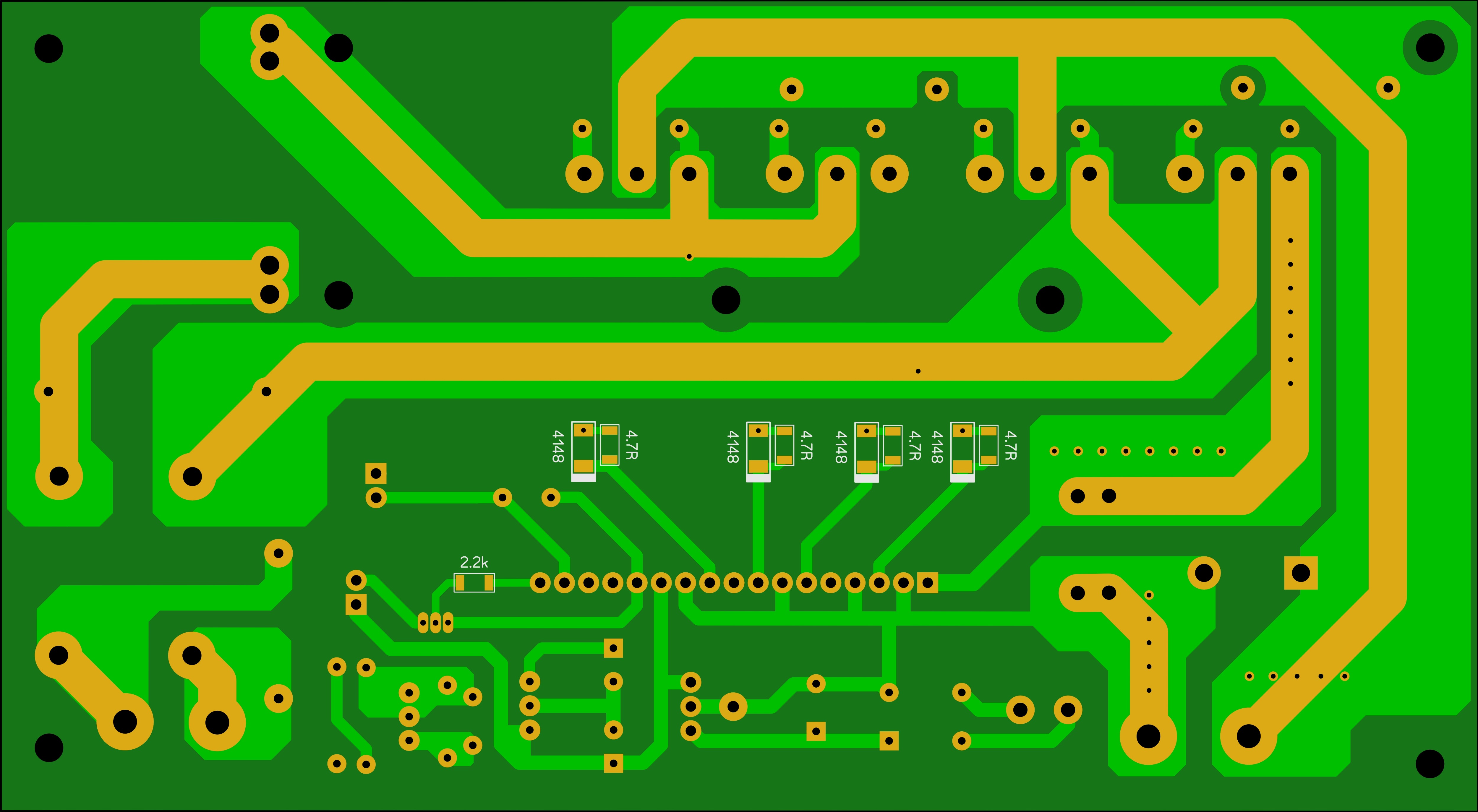

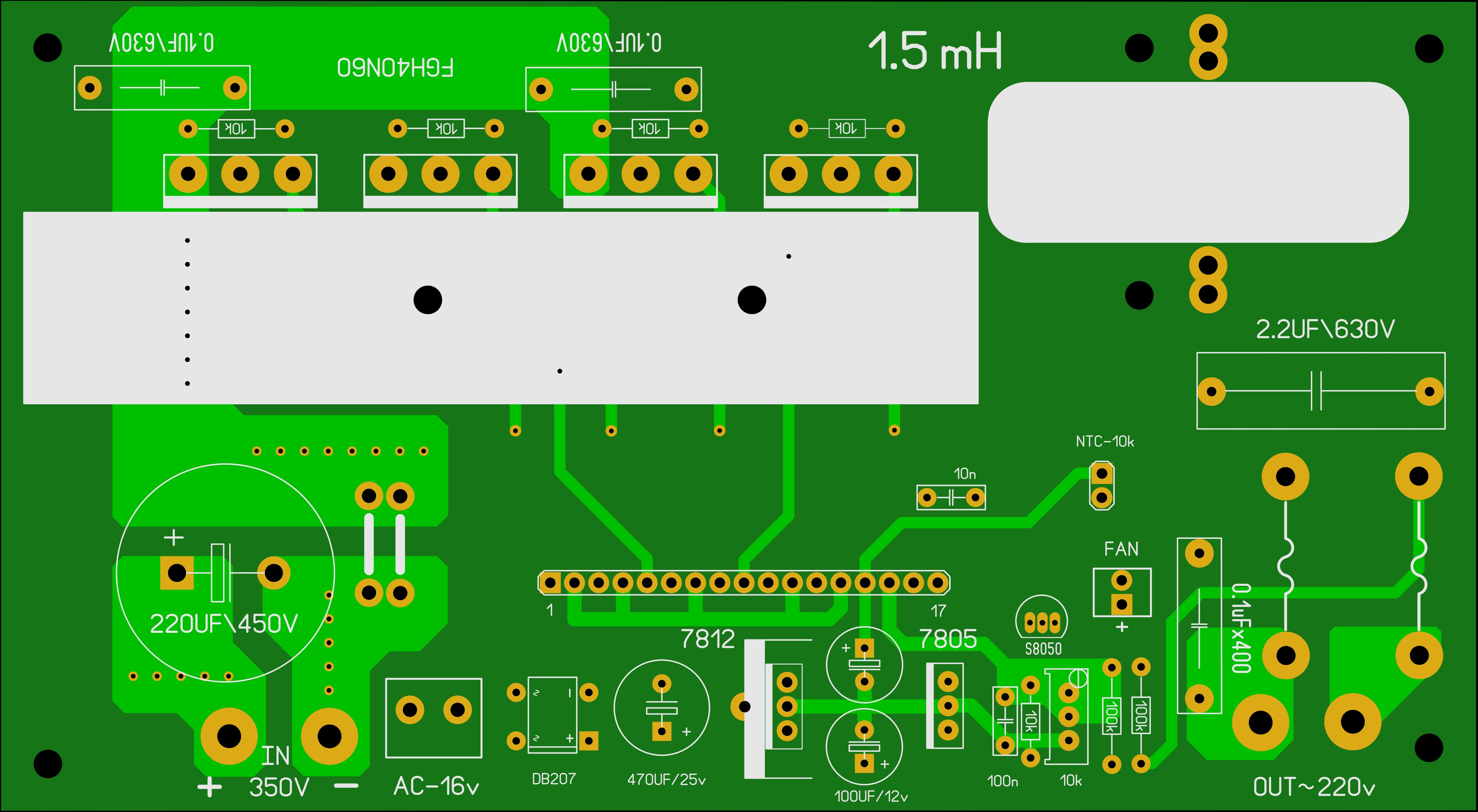

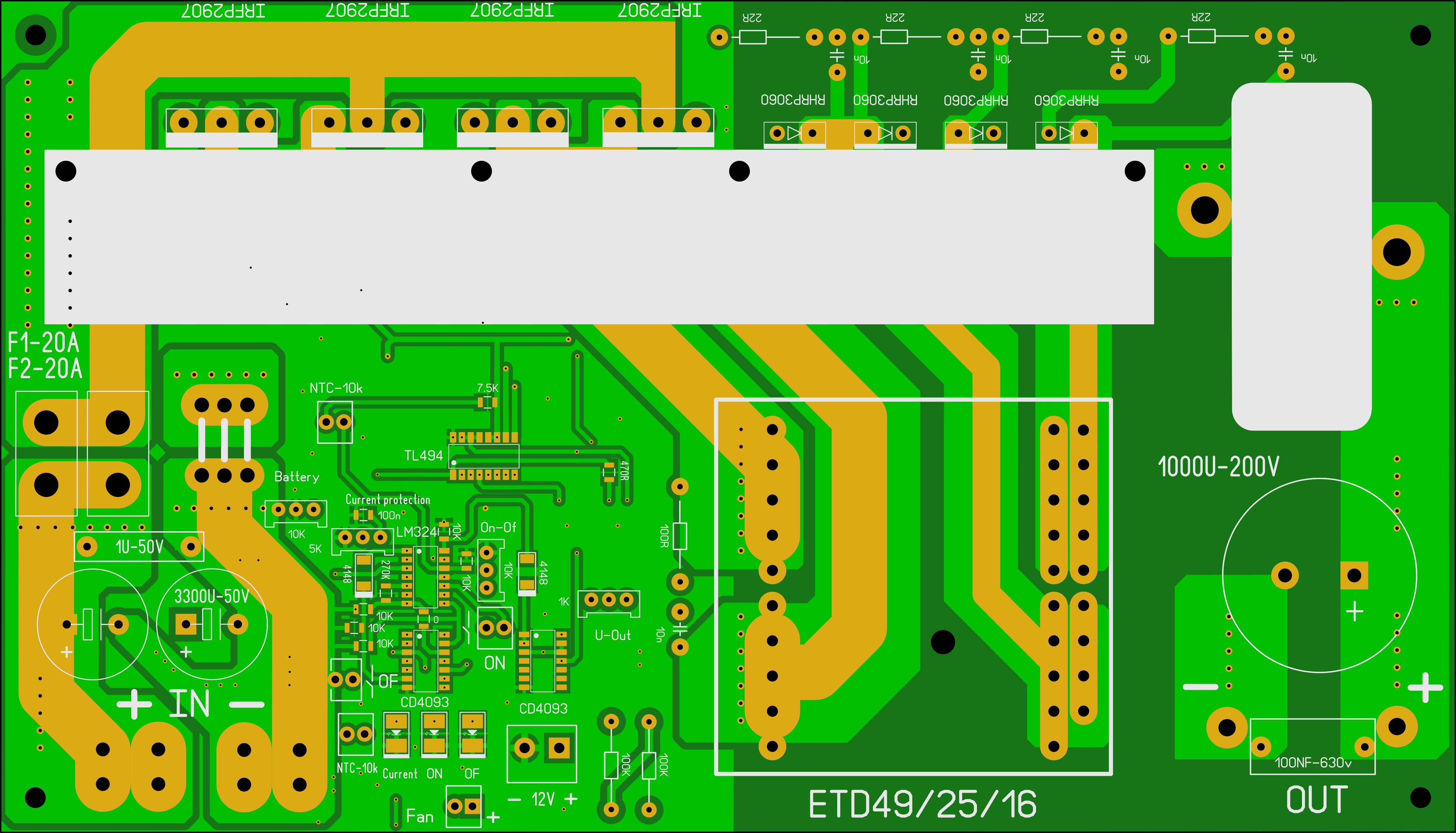

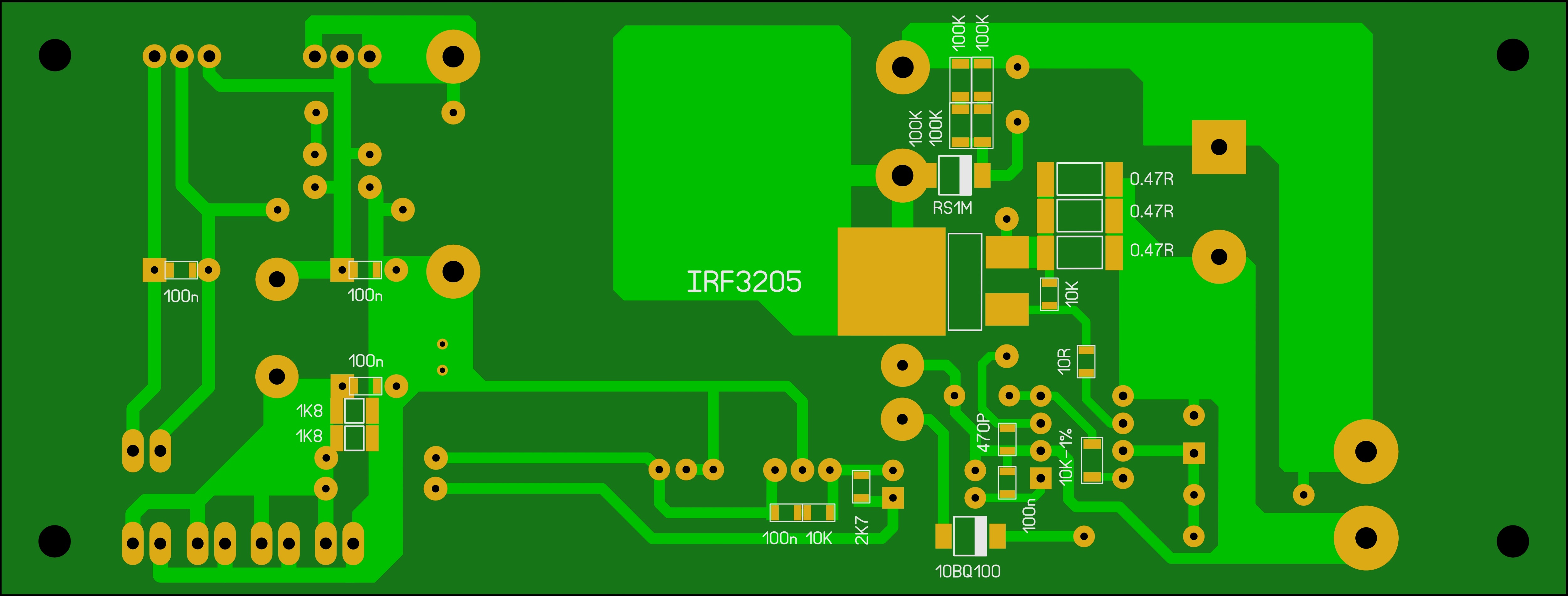

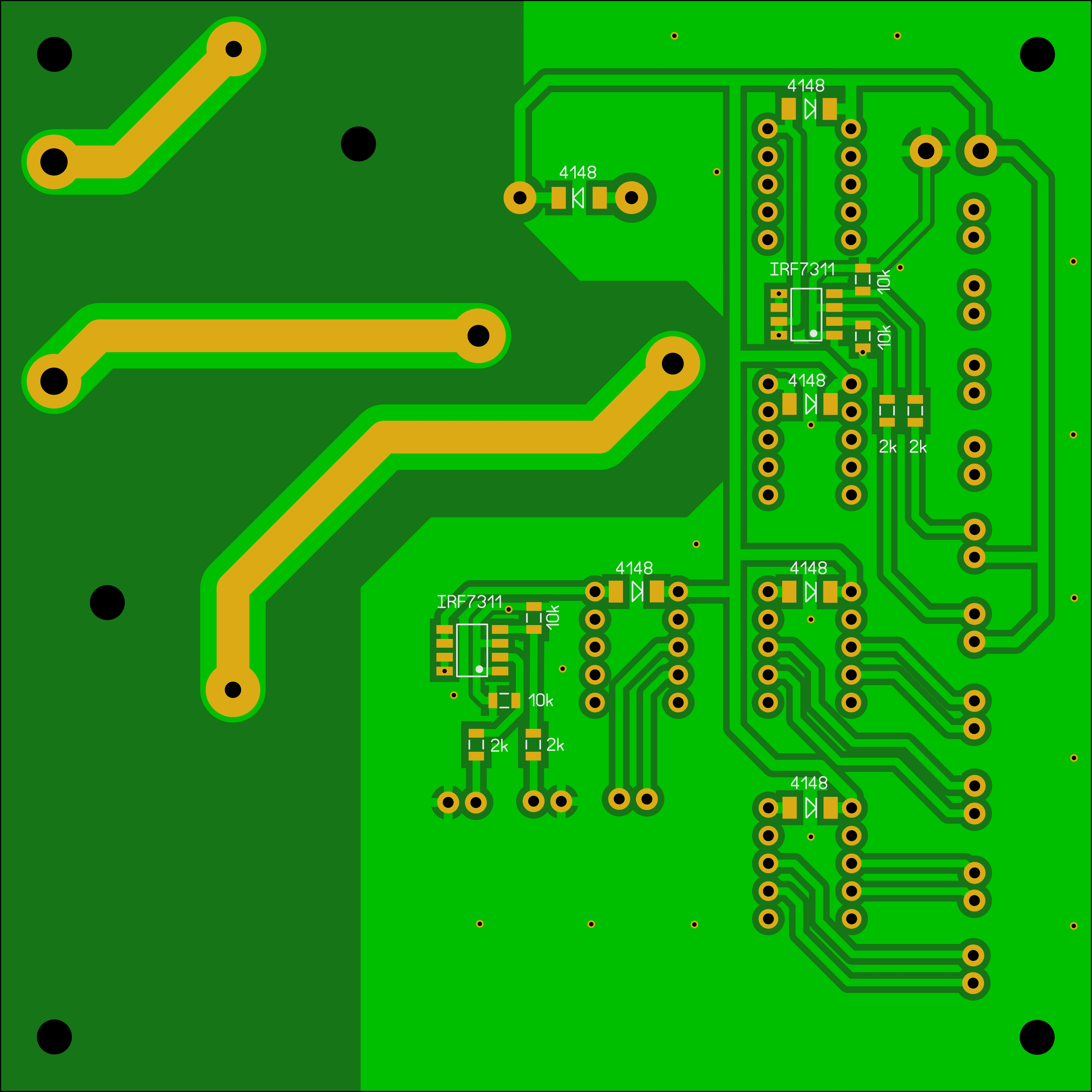

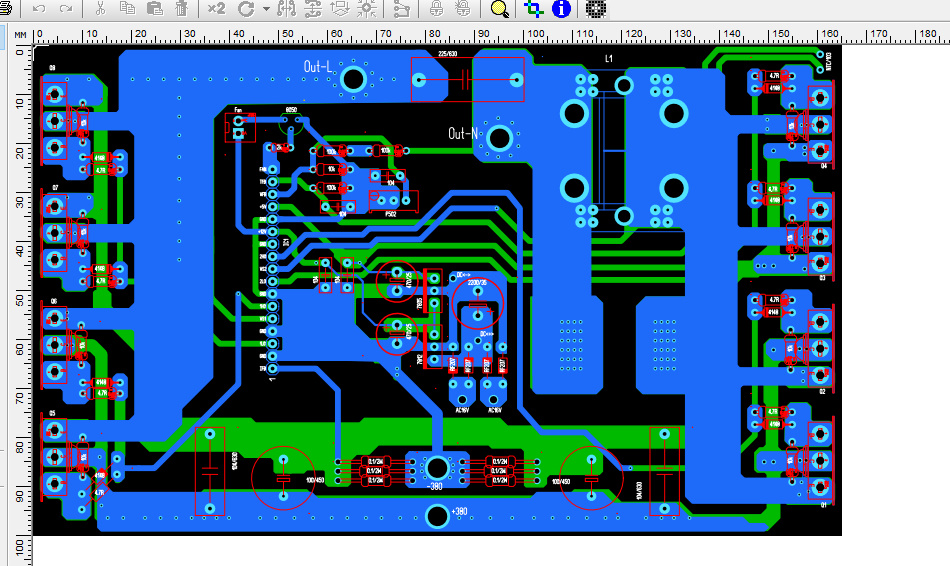

Большое спасибо.Все понял. Вот содрал у шайтан-китая
Вложения:
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 2 мес. назад 5 года 2 мес. назад от Dir.
Dir
Завсегдатай
Завсегдатай
Сообщений: 175
Больше
Инвертор синус 50 Гц своими руками #116349
Один только транс? Не мало одного? Какая частота? Эта плата на 48В? На какую мощность рассчитываете?
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 2 мес. назад 4 года 8 мес. назад от wodynoi.
wodynoi
Давно я тут
Давно я тут
Сообщений: 141
Больше
Инвертор синус 50 Гц своими руками #116352

Dir пишет: Один только транс? Не мало одного? Какая частота? Эта плата на 48В? На какую мощность рассчитываете?

Питание 24в. Мощность 700-800вт.
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
