Инвертор синус 50 Гц своими руками

Ослик нужен обязательно.) Без него никак. Ни чего не поймешь. Кучу деталей напалишь. Тут иногда с осликом не поймешь.

Без ослика конечно,но вчера на выходе получил через транс от бесперебойника 120В, обратную связь не подключался,поэтому через пару секунд мигание лампочки на плате. Все подключал через транс ТС-180-2 и диоды и одно напрягает: греется жутко диодный мост с которого подаю питание на акум. Из того что делал: заменил двунаправленные диоды на более мощные марки 1.5Е (хотя и не понял зачем они нужны были), купил все таки и поставил шунт на 0,01 Ом в виде константана, поменял резисторы с 470 Ом на 4,7 Ом на входе аккума(хотя думаю это тоже не имеет большого значения), поставил своё дроссельное кольцо на 89мГн на ферритовом кольце 2000Н размерами 48*25*6 кажется. Попробую сегодня вечером кинуть обратную связь на плату и снять видео,надеюсь все норм будет. Забыл сказать что токовые клещи ставил на плюс типа от акума и показания были 30А,а когда уходила в защиту то показания становились 0,3 А и это напрягает...

Чет один силовой транзистор задымел,выпаял,оказалось пробит. Заменил...и снова тишина... Если так и дальше пойдёт меня на долго не хватит)

В схеме которая с опто развязкой не смог найти косяк поэтому подключил ЕГ сразу на транзисторный мост и на выходе через транс от бесперебойника около 70В. Так как нет ещё ослика не могу сказать синус там на выходе или нет, но лампочка горит тускло, транзисторы холодные, в силовых использую только по одному в каждом плече irf3210. Видео слишком большое,поэтому фото.

Всех с наступающим! Видать не видать мне в этом году синуса! EG работает, на VFB временно подал 2,8в, на осцилках сигналы на затворах без высокого.
При подаче 310в (выпрямленное из розетки) на выходе ничего, только примерно каждые две секунды, как я понимаю, проц пытается шимить (видны кратковременные броски), но сразу ослик ругается и виснет. Это что мало 310в ? Разводка и защита по дате + повторители на полевиках.

ничего временно подавать не надо!
собирай все как надо!

Приветствую Вас, Дмитрий! Главный вопрос про 310в, Не должно работать от 310 вольт?

это минимальное напряжение с которого можно получить 220
без учета потерь
подавать надо от 330 до 380

С наступивШИМ! graffaw, а что такое обведённое красным, и как понять обведённое синим?

С новым годом!!!!!!
Здоровья мешок, желанья кулёк, успехов в творчестве и достижение поставленной цели.

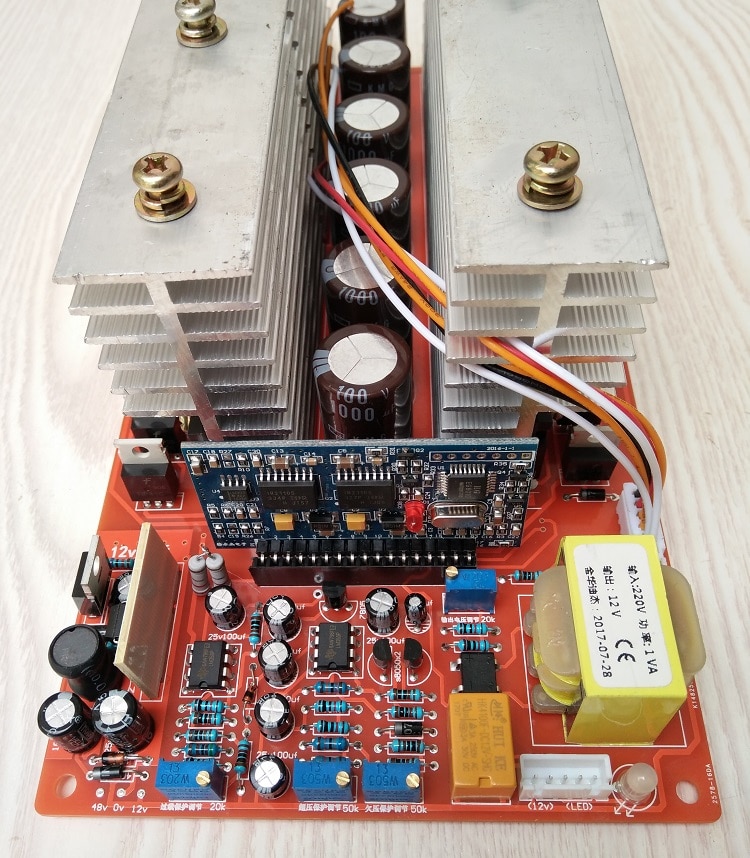

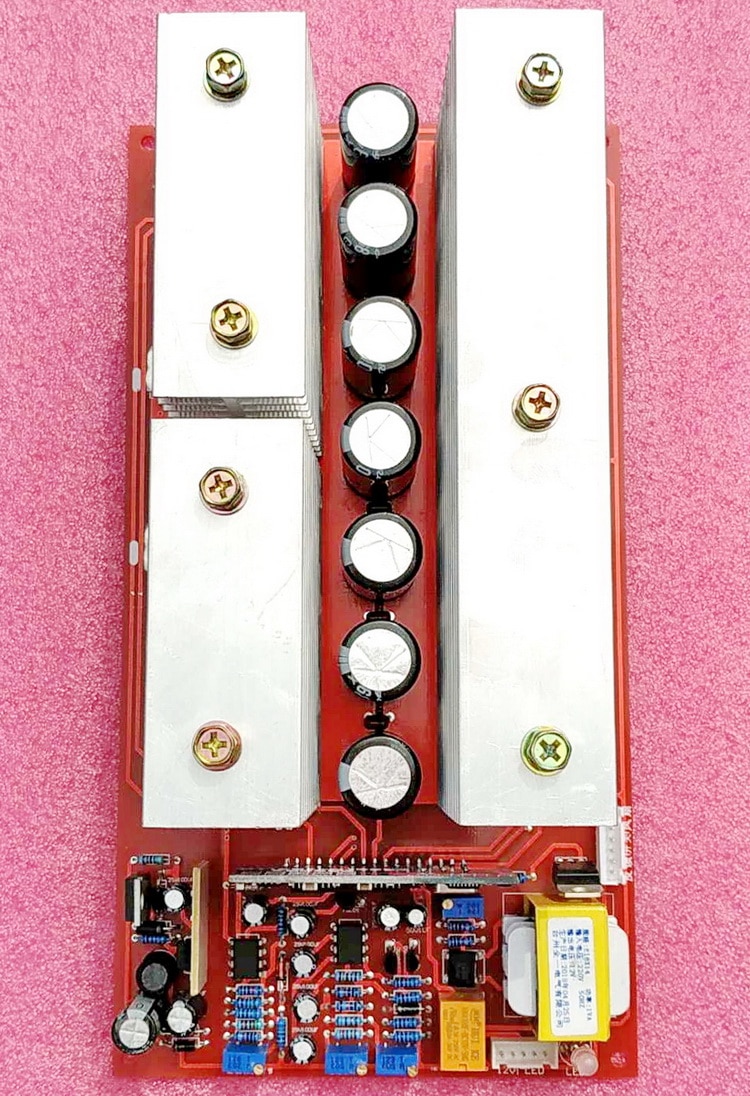

Господа форумчане ! Может кто то обладает схемой такого инва, друган собрал летом а перед новым годом порвало воду, под напругой и с водой пару дней контачил, надписи на плате не читаются, порвало несколько транзисторов .
Или подскажите где схемку царапнуть.
На плате модуль 12в практически раскрошился транзисторы для раскачки ключей разорвало, некоторые дорожки испарились даже лак не спас.
За раннее СПАСИБО.
