Инвертор синус 50 Гц своими руками #109257

значит неправильно собирал
ничего там не должно греться

Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 6 мес. назад

Не в сети

avalon

Новый участник

Сообщений: 19

Больше

Инвертор синус 50 Гц своими руками #109268

да всё по схеме делал, а схема та что я выше скинул правильная? просто там верхние мосты подключены к 7 ногам ирок.

Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 6 мес. назад

Не в сети

avalon

Новый участник

Сообщений: 19

Больше

Инвертор синус 50 Гц своими руками #109289

Раскачиваю 3808 по 5 штук в каждой сборке всего 20 транзисторов. Думаю ирки не раскачают. Мож кто подскажет какие полевики поставить, или схему подключения. У IRFZ44 и IRF4905 скорости одинаковые, они в паре работают без проблем, а тут греется только 2 транзистора и то в разных связках. хотя проседания питания нету, и ХХ небольшой 0,8 ампера. при нагрузке 100 ват лампочкой, на транзисторах температура не подымается. так и остаются тёплыми

Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 6 мес. назад

Не в сети

Dir

Завсегдатай

Сообщений: 175

Больше

Инвертор синус 50 Гц своими руками #109299

Всем привет! Собрал я блок ДЦ ДЦ. По схеме Эталона. На плате 4 транса Е65, по мостовой схеме.

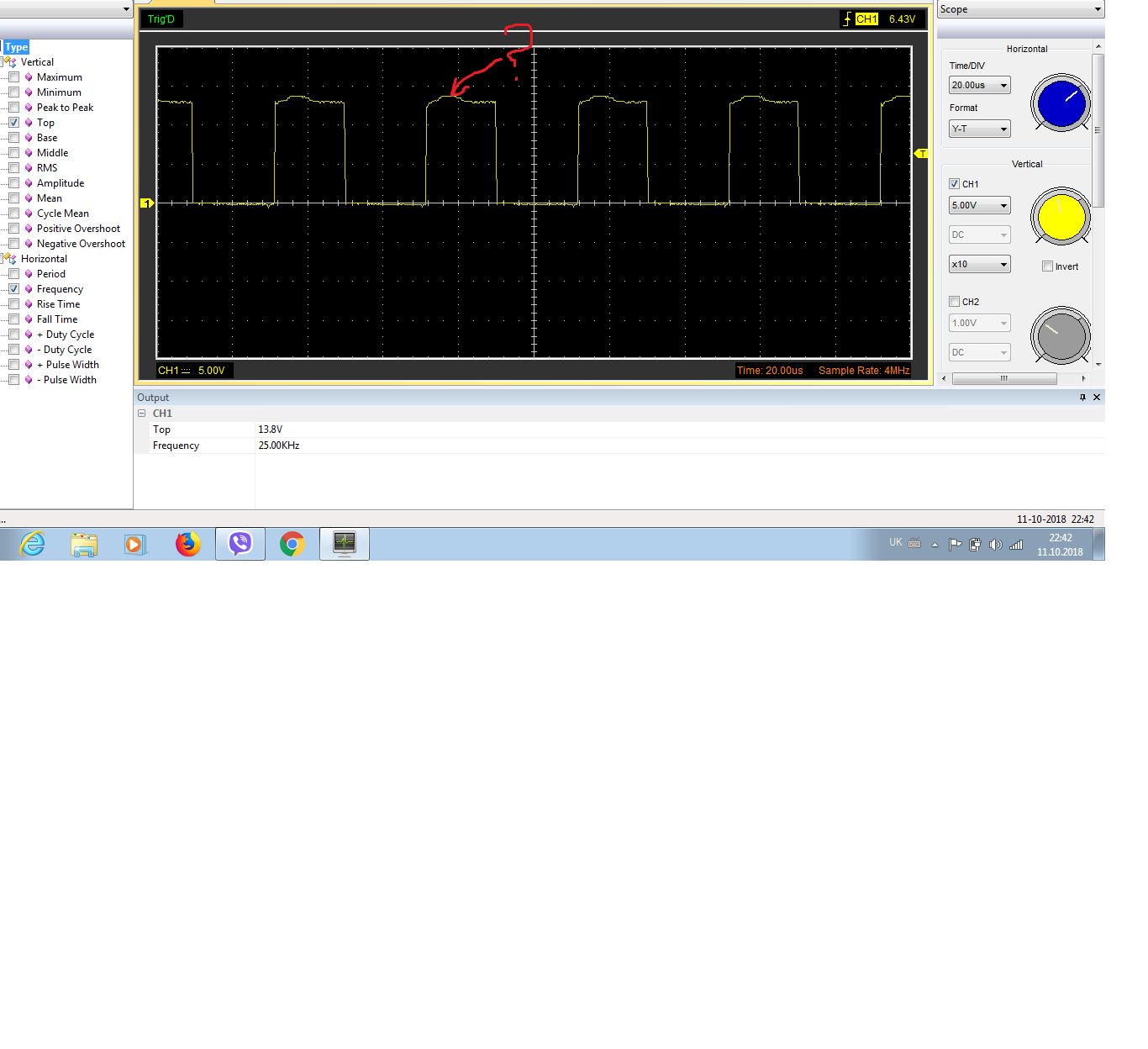

Проверил сигнал на одном из ключей на ирке. фото во вложении.
Что он меня настараживает. Подскажите, пожалуйста.
Может ирка хреновая?

Вложения:

Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 6 мес. назад

Не в сети

Dir

Завсегдатай

Сообщений: 175

Больше

Инвертор синус 50 Гц своими руками #110101

Всем привет! Подскадите, пожалуйста! Собрал я блок питания дц-дц по однотактной схеме. 30кГц частота. На одном ключе. Запустил. Но неа хх греется ключь. Поставил снаббер. Ключь перестал греться. Возмозно выбросы на него сильные. Может это быть связано с величиной зазора в сердечнике транса? Может нужно уменьшить его? Куда копать?

Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 6 мес. назад

Не в сети

Эталон+

Модератор

Сообщений: 1255

Больше

Автор темы

Инвертор синус 50 Гц своими руками #110123

никуда не надо копать снабер там обязателен

Спасибо сказали Dir

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 6 мес. назад

Не в сети

Dir

Завсегдатай

Сообщений: 175

Больше

Инвертор синус 50 Гц своими руками #110176

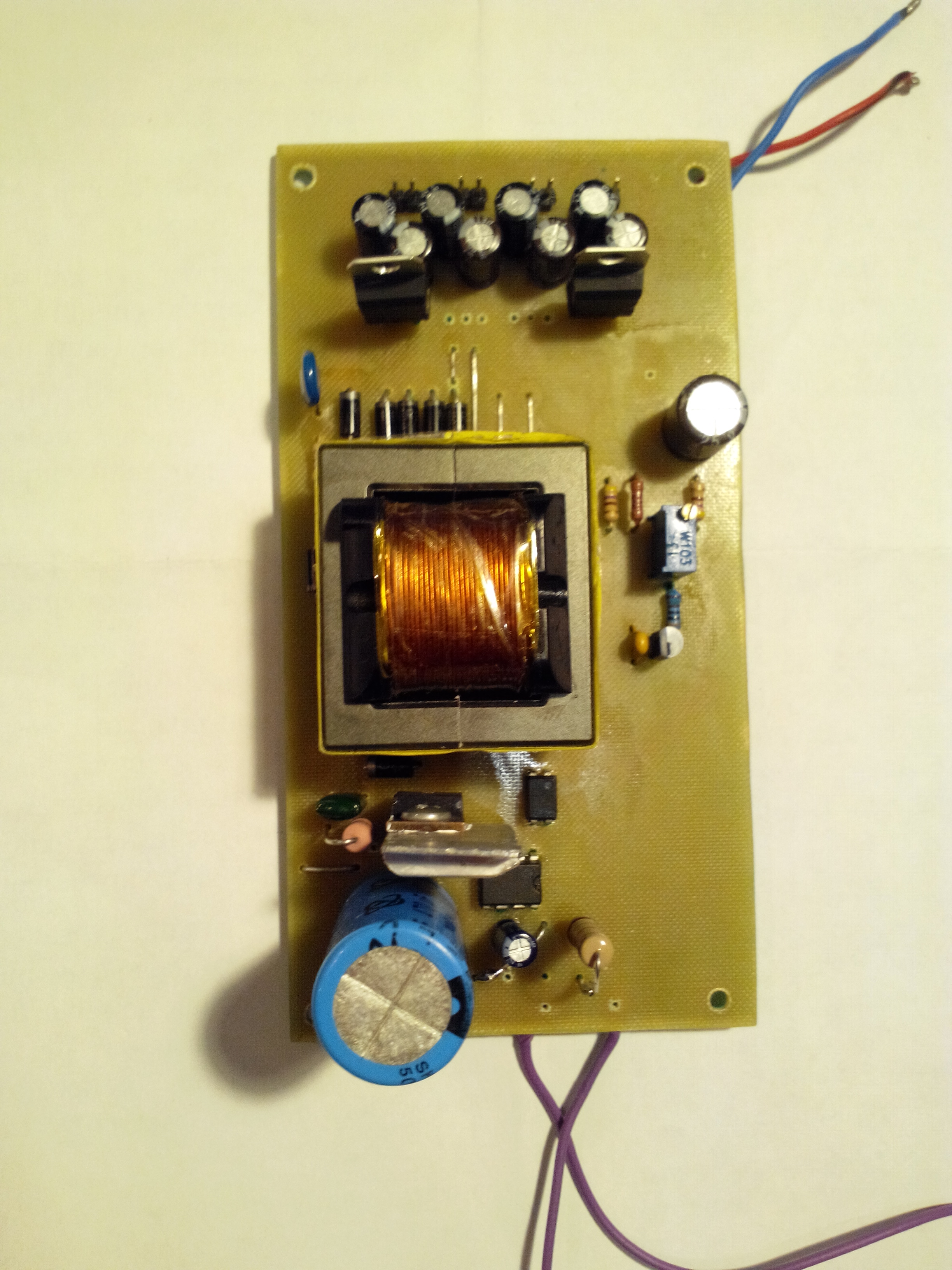

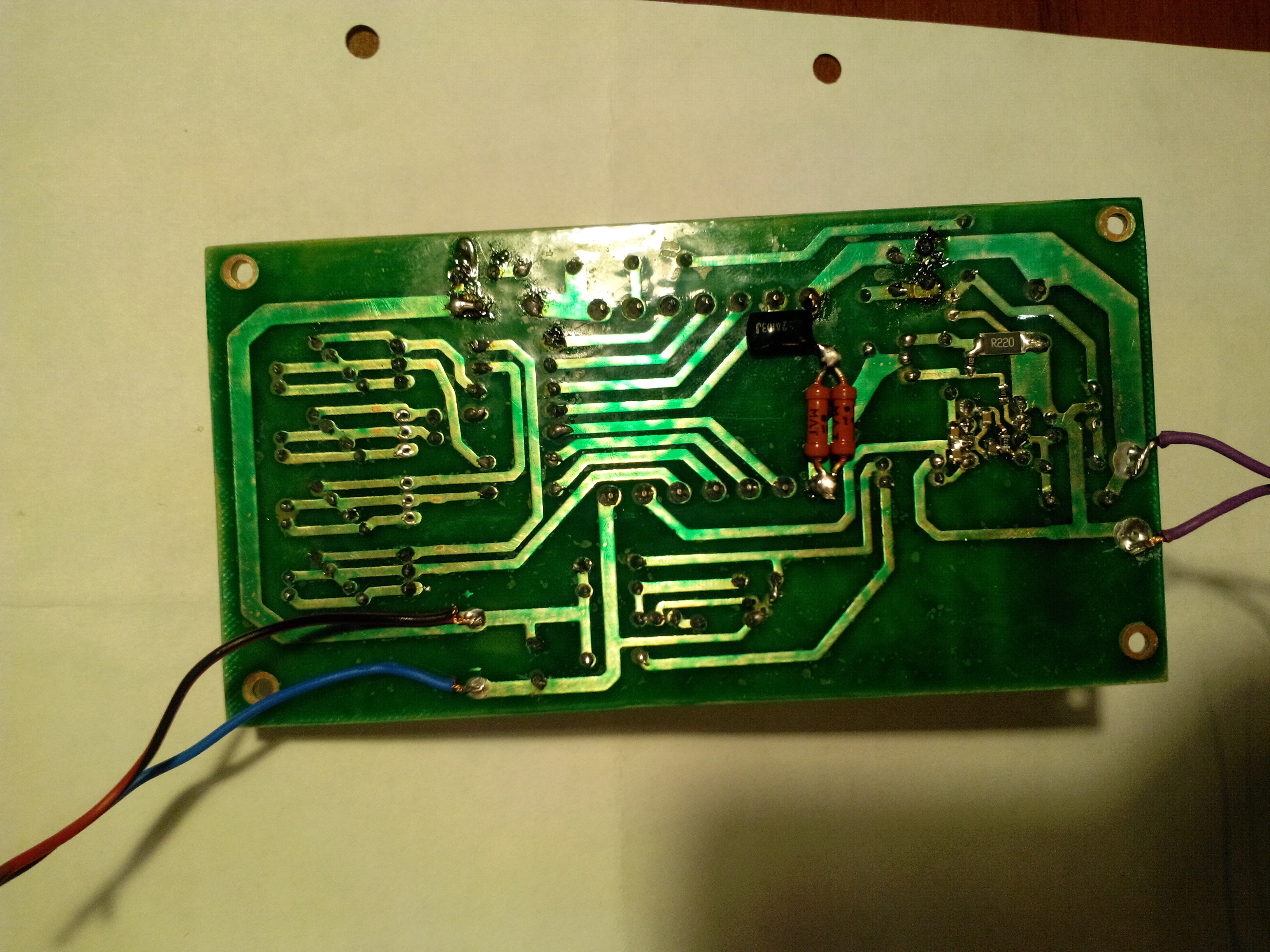

Вот такой бп получился. Пришлось поставить снаббер 2 шт. млт общ 15 Ом и 10 нан зеленый кондей. На фото с обратной стороны платы. Без снаббера выбросы сильные были. Ключь теперь не греется на хх. Что скажите?
