Инвертор синус 50 Гц своими руками

все там нормально

Желающие принять участие в тестировании обращайтесь в личку
оставляйте свой скайп я с Вами свяжусь

Всем привет. Хочу поделится некоторыми практическими наблюдениями, для тех кто думает какую систему делать для обеспечения липездричеством своего дома.
Однозначно 12 вольтовую плиз на фиг. ( я собрал не одну систему и всем рекомендую минимум 24в. а кто из за жадности купил 12 вольтовую, при этом выложил больше фининсов, теперь донимают вопросами " да приедь посмотри, почему у соседей и в пасмурную погоду всё заряжает и телик пашет днями а у меня только в солнечную погоду и то после захода солнца через час сдыхает")
! 1 Так вот скупой платит.............. Все рассчитывают что 100 А\Ч аккумулятор должен при 100А держать 1 час. это ошибка № 1. Любой аккум хоть золотом залитый максимум выдержит 30 мин. в реальности 15--20 мин. а вот если нагрузить 10А то ОК 10часов может проработать. 4 батареи последовательно проработают дольше чем 4 батареи в парр, при одной и тойже мощности.
! 2 Все почему то считабт что зацепив вторую солнечную батарею в параллель получат в 2 раза больше мощности, вроде всё так, да не совсем так. Если даже 12 вольтовая система солнечную панель следует зацепить последовательно, при условии что есть МППТ, ( В дождливую погоду эффект очевиден)
К стати я не однократно указывал на выбор 48 в Дмитрия.
И ещё по инверторам. Я собрал 9 кв но вот в реальности он пылится в резерве. причина банально проста. 90% времени потребление не превышает 100-- 300вт.
ХХ у мощного инва больше чем у более слабого. У меня на весь дом 3000 Вт. при пользовании кухней (10% времени) дистанционно пультом включаю второй инв 5,5кв.
Я это к тому что, по весне хороший знакомый не внял совету (я не наседал дамы не быть обвинённым) купил многое для 12 вольтовой системы. но радость быстро прошла и 190А аккумы радости не добавили.

graffaw ты как то раказывал про подключение l6388 .купил я на алиэкпрес и собрал по даташету в штатно варианте не работает но если с 8 ноги на 3 ногу поставить диод\ я ставил uf4007\катодом на3 вывод то идут прямоугольники но 5и 7 одинаково как будто я 1и2 выводы посадил на один вход.в чём дело.
драевер ведь верхниго и нижнего уровня китайци приводят такую схему www.bdtic.com/ST/L6388.html

Ребята, всем привет. Я тут новенький. Наткнулся на тему в поисках решения своей головоломки. Очень надеюсь на помощь, хотя бы советом. И так, попалась мне плата, точнее разукомплектованный промышленный бесперебойник. Всё это добро я выкупил за копейки... (это было на скупке Металолома)
При детальном осмотре выяснилось что не хватает нескольких плат. И все это отправилось на детальки. Аппарат оказался бесперебойником на 3 киловата. MGE Pulsar m 3000.
На данный момент осталась главная силовая плата. Внимательно изучив стало понятно что ее можно возбудить отдельно от всего хозяйства.
На плате выполнен dc-dc с 72вольта наверно на 300-400вольт ( на 8ми irf3710).
После него ещё два dc-dc или dc-ac. Один на 4х g4ph50vd, другой на одном g4pf50w ( подписан 200 kgz. Так вот, у первого dc-dc всё управление имеется, он запустился и выдал 80 вольт с 15ти на входе.
А вот второй оказался без мозгов. В схеме только ключи g4ph50vd 4 штуки и два драйвера a3120 с обвязкой.
Третий преобразователь на одном g4pf50d управляется ucc3818n и драйвером a3120 , но вся обвязка повреждена, ( валялся в металоломе)
Выход с платы всего 3 силовых контакта. Один идёт на плюс там где постоянно 300 вольт. Второй идёт на ключи g4ph50vd ( 4шт) через 2 дросселя.
Третий идёт тоже через дросселя на преобразователь который с одним ключем.
Я заказал на Али плату управления чистый синус на драйверах ir 1210. Хочу с ее помощью запустить эту плату. Вечером могу выложить фотки платы если кому интересно... может кто поможет советом... спасибо.
На последнем фото я приблизительно зарисовал схемотехнику платы. С мостом немного ошибся. Нарисован отдельно.
Непонятно назначение dc-dc что на одном ключе и со своим мостом.
Так же на схеме видно что ключи стоят парами и чтоб запустить их с китайской платой синуса на ир 2110 придётся их разделить и потерять в мощности. Разве такая схема могла давать синус? Вроде как я понял, на китайском синусе, одна пара даёт меандр, а другая его выравнивает до синуса.
Потеря мощности не пугает из-за того что буду понижать входное до 12 вольт. Хочу уменьшить первичку транса. Больше 1-1.5 кВ мне не нужно.
Подскажите, я правильно понял что каждому ключу нужен будет свой драйвер а3120? И как лучше, подружить а3120 с ир2110 или оставить какой то один из них? Оптика же лучше?
Прошу прощения за много букв.

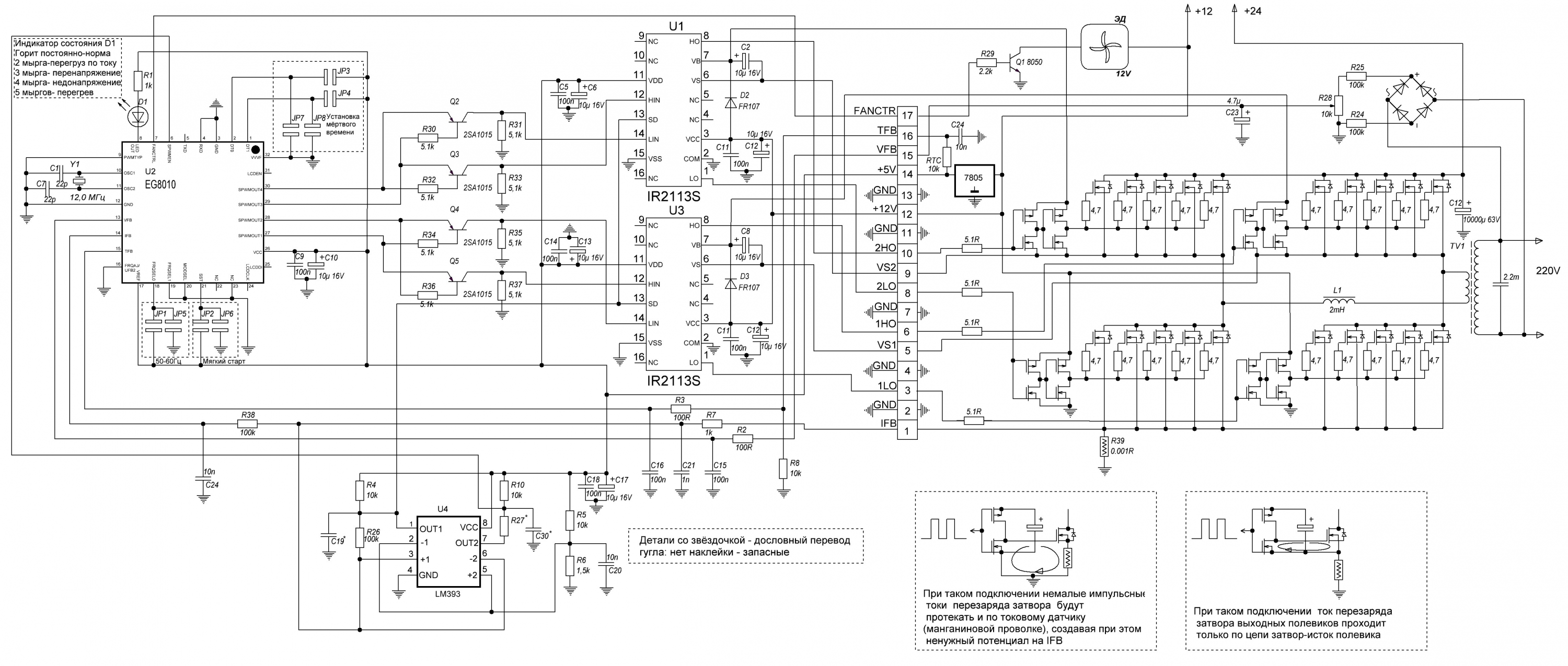

Добрый день. Эталон в посту #9511 вы после платы синуса усиливали предвыходной каскад полевиками, можно ли нарисовать схему их подключения и подойдут ли такие транзисторы как IRFZ44 и IRF4905 ? Я подключал по этой схеме но у меня несколько транзисторов греются а остальные холодные, и это без нагрузки.

можно без всяких полевиков обойтись
на биполярниках всего пара на канал
TIP 41 TIP42 к примеру

на биполярниках пробовал, греются сильно и не запускаются
