Инвертор синус 50 Гц своими руками

graffaw пишет: Наконец запитал свой дом, и почти доделал свой аппарат.поставил пока три панели по 265Вт,0 на солнце дают даже чуть больше при пасмурной погоде в три раза меньше.Защиту еще не настраивал, как то страшно как блокирует ИРки, с торохтением но срабатывает, при таких шунтах как стоят 3,5кВт срабатывает, без защиты нагружал до 4,5кВт больше страшновато как то.Так что пока стоит без защиты по току, по низкому напряжению стоит. Аппарат собран на модулях FB180SA10

Вложение не найдено

У вас от драйверов до силовых мосфетов тянутся очень длинные провода, индуктивное сопротивление ( импеданс ) этих проводов сводит на нет всю схемотехнику драйвера,
Правильней будет драйвера установить прямо на контакты ключей .. а слаботочные сигналы управления драйверами уже тянуть лапшой хоть на метр .

Завтра на моем канале
08 09 2018
в 20-00 по МСК
будет проведен стрим
тема
построение резонансного ДС-ДС на базе пуш-пул
обсуждение начнется в 20-30
доклад проведет Rusty Broom
ссылка на подключение будет позже

Добрый день! Подскажите. Будут ли работать irf 3205 в мостовой схеме дц-дц на 48 в?
Я вот подумал они на 55в, значит общее напряжение на 110в. Должны держать по идее. Может еще супрессоры поставить.

Добрый день. Есть пять панелей из аморфного кремния (по110Вт) подключённых параллельно конденсатору в блоке питания компьютера с ККМ (рабочее напряжение около 390В).
Напряжение холостого хода панелей 5* 86=430В.
Напряжение максимальной мощности панелей 5*70=350В.
Максимально могу получить от панелей 250-300Вт (напряжение на конденсаторе проседает до рабочего и остальная мощность потребляется из розетки. )
Хочу добавить шестую панель, но напряжение холостого хода будет 6*86=516В. Напрямую подать на конденсаторы нельзя (их номинал 450В).
Нужна схема стабилизатора напряжения на 400-450В 1кВт.

Панели между собой соединены последовательно и через диод подключены паралельно конденсатору в блоке питания сервера.
Панели бу с немецких промышленных електростанций.
Как убрать лишние 50-70вольт от шестой панели?

Панели стоят по 30 доларов. Сейчас я недобираю мощность двух панелей из пяти. Стоимость инвертора больше этих двух панелей. Надежность системы также падет. У меня двухтарифный счетчик, а он будет считать мне в плюс енергию с инвертора в случае остановки серверов. Я надеялся что ктото ткнет носом в схему из десятка деталей.

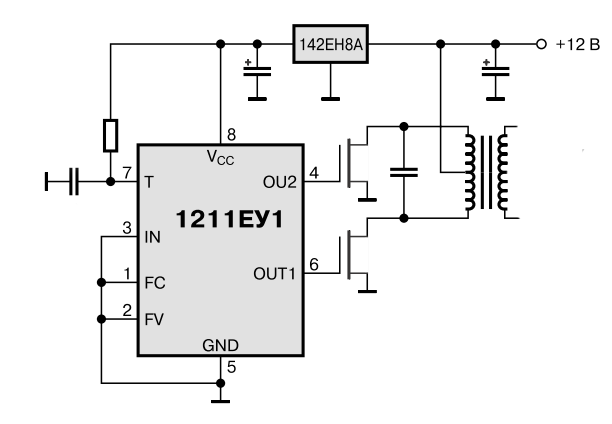

Проще и прекраснее этой схемы: (номиналы времязадающей цепи 1М и 1200р для 50гц)

наверно только всем известный ZVS-драйвер.
В обоих случаях чистый синус достигается подбором конденсатора первичной обмотке.
На мс. ЕУ1 можно применить mosfet-ы с логическим уровнем управления и получить любую мощность на выходе, полевик почти ничего не кушает на своё открывание. Нагружать ЕУ1 можно до 0.35А. Если нужно больше - в помощь подходящий двухканальный драйвер, типа IR4426. Посмотрев даташит, можно пристроить защиту ключей по току и напряжению.
п.с.
Если нужно модулировать по питанию, чтобы применить ферритовый трансформатор, можно в качестве генератора применить эту-же мс и ключ.

Осциллограмма с ирок егешки.
Друзья, это нормально, что на верхнем ключе генерация начинается до открытия нижнего ключа, и заканчивается после его закрытия? Аналогичная ситуация с другой парой.
