Инвертор синус 50 Гц своими руками

КОМУ ИНТЕРЕСНО ПЛАТА С ОПТРОНАМИ .НА ДНЯХ БУДУ СОБИРАТЬ.НО НАВЕРНОЕ ПИТАНИЕ ОПТРОНОВ БУДЕТ НЕ БУСТЕПНОЕ .СХЕМА И НОМИНАЛЫ ИЗ ДАТАШИТА.

maksimys22 пишет: КОМУ ИНТЕРЕСНО ПЛАТА С ОПТРОНАМИ .НА ДНЯХ БУДУ СОБИРАТЬ.НО НАВЕРНОЕ ПИТАНИЕ ОПТРОНОВ БУДЕТ НЕ БУСТЕПНОЕ .СХЕМА И НОМИНАЛЫ ИЗ ДАТАШИТА.

Один из оптодрайверов обвязал не правильно

Не правильно, питание нижних опт.др. и затвор транз. соединены вместе.
Смотри вот схема

Спасибо, увидел. Просто линия сползла.

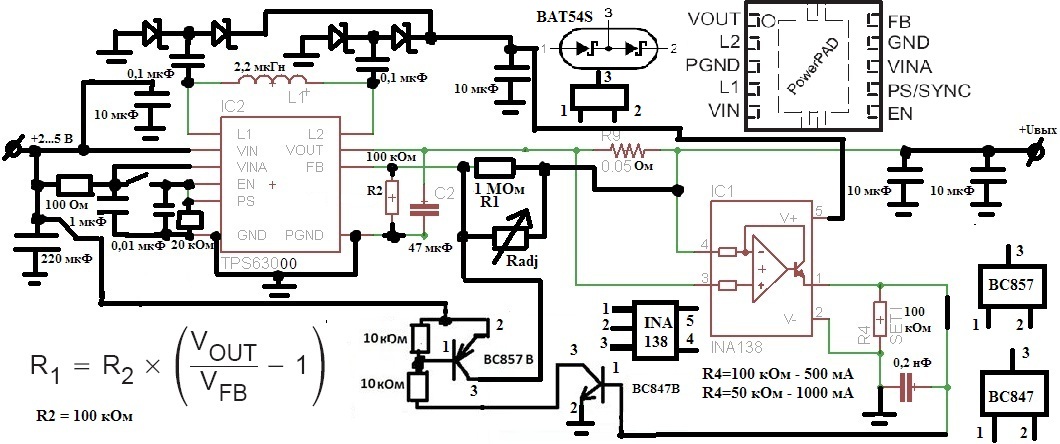

Прошу прощения, что не по теме. Но может кто-то подскажет по логике. Делаю самодельный светодиодный фонарь. Напряжение питания 3...4,2 В. Это значит, что логика и пр. компоненты должны работать при напряжении 3 В. Этот фонарь нужно включать/выключать одной тактовой кнопкой, а также менять режимы яркости этой же кнопкой. Один контакт включает/выключает фонарь (контакт EN на плате драйвера). И еще 2 контакта отвечают за яркость - закорачивают резисторы. Шунт подключен через ОУ, поэтому номиналы резистора составляют килоомы. Таким образом, меняется сопротивление и меняется ток на светодиод. Во всех случаях токи коммутации мизерные и не превышают 1 мА. Кому интересно, вот схема драйвера (она совершенно рабочая):

Т.е. идет управление ключом EN, а также прибавление в параллель резисторов к R4.
Вот что нужно:
1.) 1,2,3 разомкнуты (фонарь выключен).
2.) 1 замкнут, 2,3 разомкнуты (мин яркость).
3.) 1 замкнут, 2 замкнут, 3 разомкнут (средняя яркость).
4.) 1 замкнут, 2 замкнут, 3 замкнут (макс. яркость).
5.) и т.д. по кругу.
Какой микросхемой или логикой это сделать я не знаю. Может есть уже готовые схемы? Все банально просто - нужно коммутировать всего 3 контакта в вышеприведенной последовательности.

любой сдвигающий регистр

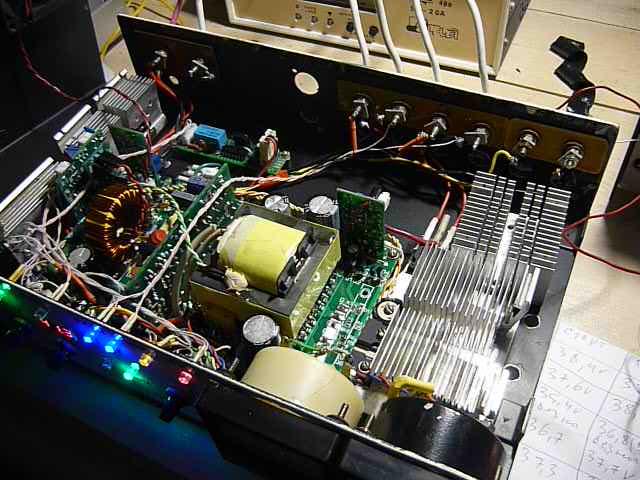

Всем привет. Снял видео работы своего МППТ с тормозам и как это всё работает но к сожалению с фотика файлы большие не вложить. Вот один из вариантов под старину, работает больше года.
Просто валялось куча аналоговых приборов и корпусок попался под руку, это первый агрегат,

Друзья, мостовые ключи раскачиваются оптодрайверами HCPL3120. Могут быть какие-то негативные последствия, сквозняки к примеру, если управлять вкл/выкл инвертора посредством включения/выключения питания на этих драйверах, притом что если егешка постоянно будет в режиме генерации? Планируется, что егешка будет постоянно запитана от аккумуляторов, а выходная часть будет включаться только при пропадания напряжения в сети.

не советую так делать!
не надо обесточивать драйвера
лучше останавливай генерацию на егешке

Эталон+ пишет: не советую так делать!
не надо обесточивать драйвера
лучше останавливай генерацию на егешке

Я уже думал над тем, как "влезть" в защиту егешки.
Поднять 1 ногу LM393 и в разрыв поставить к примеру э.м. реле. Когда реле замкнуто - инвертор работает, штатная защита работает. При размыкании реле SD подтягивается к +5 и ирки останавливаются. Само реле будет управляться выходом 4093 (по вашей схеме включения и защиты)

Это жизнеспособный вариант?
