Инвертор синус 50 Гц своими руками

Splyaka пишет:

free_f9999 пишет:

Эталон+ пишет: вот эта должна быть

Что то я не совсем понимаю смысл сдвоенных конденсаторов на схеме и какой из них электролит?

Я так понимаю, что один из них и есть электролит.

Нет, принцип действия драйвера совсем другой.

free_f9999 пишет: Давайте вначале со схемой разберемся. 12 вольт достаточно.

12 вольт для этого драйвера это минимальное напряжение

Эталон+ пишет: какая разница какой из них будет электролитом?
один пленка один электролит)))

Сожалею, но вынужден вас огорчить. Судя по всему ваша схема ( исправленная тоже) не рабочая. Вот думаю как бы попроще объяснить.

Подавал 14.5В принципиально ничего не изменилось.

free_f9999 пишет:

Эталон+ пишет: какая разница какой из них будет электролитом?
один пленка один электролит)))

Сожалею, но вынужден вас огорчить. Судя по всему ваша схема ( исправленная тоже) не рабочая. Вот думаю как бы попроще объяснить.

я тебе могу только одно обьяснить....
возьми паяльник и спаяй!
эту схему уже не один человек собрал!!!!!!
и у меня все они прекрасно работают!!!!!
ТЕОРЕТИК.....
не засоряй тему!

[quote="Эталон+" post=20006
ТЕОРЕТИК.....
не засоряй тему![/quote]

Ок. Могу не "засорять". Тема не моя, но в схеме ошибка.

А если это действительно сразу оба драйвера накрылись.

редкий случай

Splyaka пишет: А если это действительно сразу оба драйвера накрылись.

Нет.

ПС: Уберите электролит 47 мкф из схемы питания верхних частей, оставьте только по 1 мкф керамики. Припаяйте эти электролиты между 3 и 13 выводом драйвера (около самих микросхем по питанию, по последней схеме). Посмотрите осциллограмму затворов.

free_f9999 пишет:

Splyaka пишет: А если это действительно сразу оба драйвера накрылись.

Нет.

ПС: Уберите электролит 47 мкф из схемы питания верхних частей, оставьте только по 1 мкф керамики. Припаяйте эти электролиты между 3 и 13 выводом драйвера (около самих микросхем по питанию, по последней схеме). Посмотрите осциллограмму затворов.

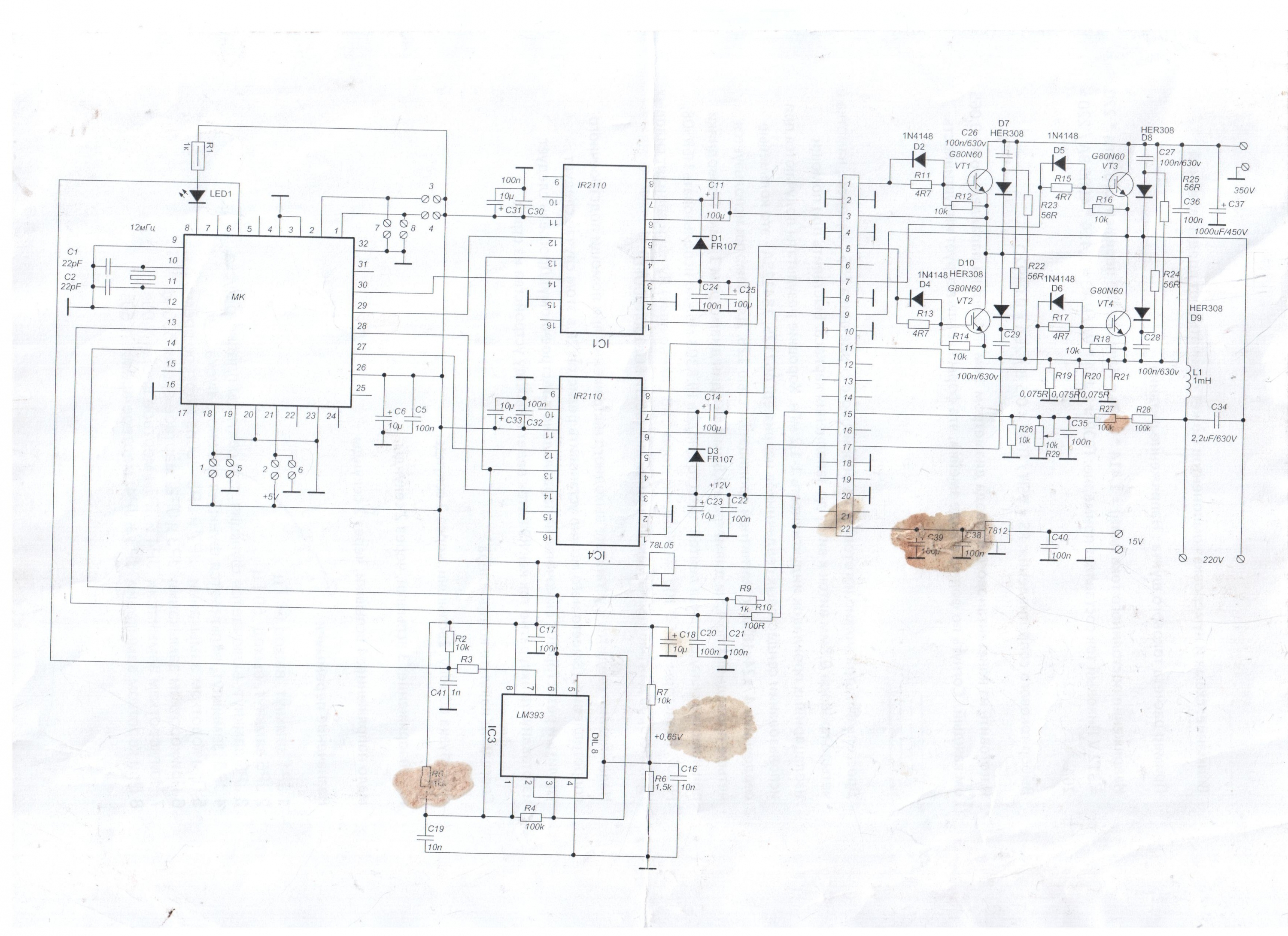

для особо одаренных схема драйвера
