Инвертор синус 50 Гц своими руками #19992
Схему использовал, предложенную Дмитрием. Все один к одному, только С8 и С9 стоят по 47мкФ. Кстати, на схеме есть неточность ножки драйверов не верно нарисованы. Питание у меня 12В. И я понимаю, что чудес не бывает: ошибки у меня, вот только где?
между истоком и затвором 1кОм. За конденсаторы поняли верно. 47мкФ - электролит между VCC - COM.
Осциллограмма - попробую, но там-же постоянка.

и спс всем за помощь

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад
free_f9999
Захожу иногда
Захожу иногда
Сообщений: 48
Больше
Инвертор синус 50 Гц своими руками #19993
В каком корпусе ваша микросхема ( посмотрите по даташиту, там дальше корпуса). Думаю вы неправильно соединили схему и у вас поэтому перепутано питание.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад 9 года 1 мес. назад от Эталон+.
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #19994
нумерация выводов в этой схеме правильная а корпус нарисован да не так в том редакторе что я рисовал картинка не переворачивалась)))

а эту схему что ты скинул она да неправильная
откуда она взялась?
я кидал на форум исправленную

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #19995

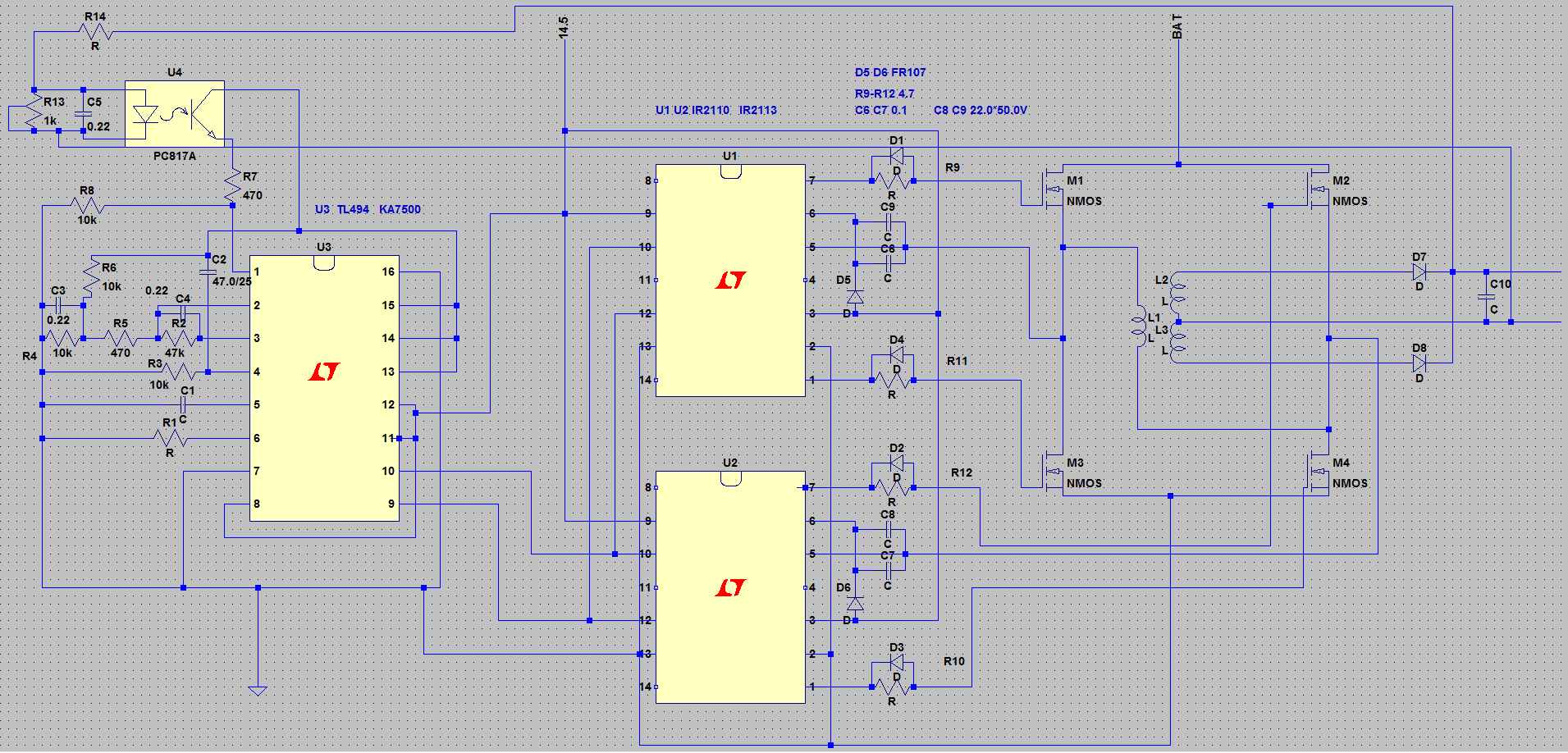

вот эта должна быть
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад 9 года 1 мес. назад от Splyaka.
Splyaka
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 36
Больше
Инвертор синус 50 Гц своими руками #19996
микросхема в корпусе ДИП. Проверил по даташиту. У меня все вроде правильно 3 нога VCC.
Осциллограмма - на 3 ножке там-же конденсатор на 47 мкФ. Вход осциллографа закрыт, 100мВ/см. При открытом входе просто напряжение питания 12В.
П.С.
Схему скачивал сэтого форума, как только ты ее выложил т.е. давно. И я удалю не правильный вариант)
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад
free_f9999
Захожу иногда
Захожу иногда
Сообщений: 48
Больше
Инвертор синус 50 Гц своими руками #19997

Эталон+ пишет: вот эта должна быть


Что то я не совсем понимаю смысл сдвоенных конденсаторов на схеме и какой из них электролит?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #19998
12 вольт маловато
подай 14,5

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад
free_f9999
Захожу иногда
Захожу иногда
Сообщений: 48
Больше
Инвертор синус 50 Гц своими руками #19999
Давайте вначале со схемой разберемся. 12 вольт достаточно.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад 9 года 1 мес. назад от Splyaka.
Splyaka
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 36
Больше
Инвертор синус 50 Гц своими руками #20000

free_f9999 пишет:

Эталон+ пишет: вот эта должна быть


Что то я не совсем понимаю смысл сдвоенных конденсаторов на схеме и какой из них электролит?

Я так понимаю, что один из них и есть электролит на 22мкФ. а я еще между VCC и COM поставил по 47мкФ

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #20001
какая разница какой из них будет электролитом?
один пленка один электролит)))

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
