Инвертор синус 50 Гц своими руками

graffaw пишет: А интересно будет работать ПУШ-ПУЛ например мотаем шиной (полоской меди ) первичку одно плече ,затем вторичка проводом полностью ,и затем первичка другое плечо.

В пушпуле обмотки "первички" должны быть одинаковыми. На практике это выполняется в процессе наматывания одного жгута из проводников, которые после намотки разделяются и "фазируются" по своим местам.

Gosha пишет: Спасибо за схемы но мне киловатты не нужны мне ват на 300-500 максимум.

Платку EGP1000W купите и запаяйте сами согласно даташиту для низкочастотного трансформатора, это самый надёжный и простой вариант.
Они и собранные есть на алиэкспрессах, ебэях. На таобао - официальный магазин фирмы egmicro с минимальным риском получить фуфло.

Yuriy пишет: Есть драйвер ir2113 к нему подключен полевик, FCH35N60 (либо другой, написать какой)
Питание 14Вольт. Rg 7 Ом. Параллельно Rg Подключен диод - 1N5821, Диод Шоттки 30в 3А/80А (либо другой написать какой) анодом к G .
На вход драйвера подается мендр период 20 uS, пускай скважность будет 50%.
Какой максимальный ток заряда - разряда будет ?

при заряде пиковый ток I=E/Rg (E - эдс питания) = 14/7 = 2A (реально меньше с учётом вых. сопротивления драйвера и вх. сопр-я затвора ключа)

Согласно даташиту ёмкость затвора 6640 пФ или макс. 181 нКл при 10В
По формуле C=Q/U - это 18 нФ реальных
и ещё в даташите про 69нКл заряд Миллера написано, она при разряде замедлит выключение.
Бросок тока разрядки составит примерно 7А. Сопротивления диода, нижнего полевика внутри драйвера и затвора самого FCH35N60 не знаю, допустим 0,7 Ом каждое.

Теория:
class-fizika.narod.ru/10_5.htm
www.fizportal.ru/physics-book-57-3

практика и проблемы:
forum.ixbt.com/post.cgi?id=print:48:2841
"2. Защелкивание выходных каскадов драйвера. Оно происходит, когда втекающий / вытекающий ток превышает допустимые пределы. Для противодействия нужно увеличивать затворные резисторы, но не более 50 Ом. Но это неэффективно. Другой способ - ограничивать dU/dt на транзисторах, либо брать транзисторы с меньшей емкостью Миллера. Снижение dU/dt делается использованием мягкого переключения. А если оно невозможно, то используются IGBT вместо MOSFET."

Перегрузки по втекающему току нежелательны, но кратковременные можно считать допустимыми по результатам тестов и замеров температуры корпуса драйвера.
Даташит IR2110 про них молчит в разделе "абсолютно максимальные значения".

Yuriy пишет: Если у микросхемы написано втекающий ток 2А, про максимальный ничего не написано

Там ещё типовой написан - 2,5А.
Максимальный может и сам ограничится с нагревом каналов вых. полевиков микрухи.

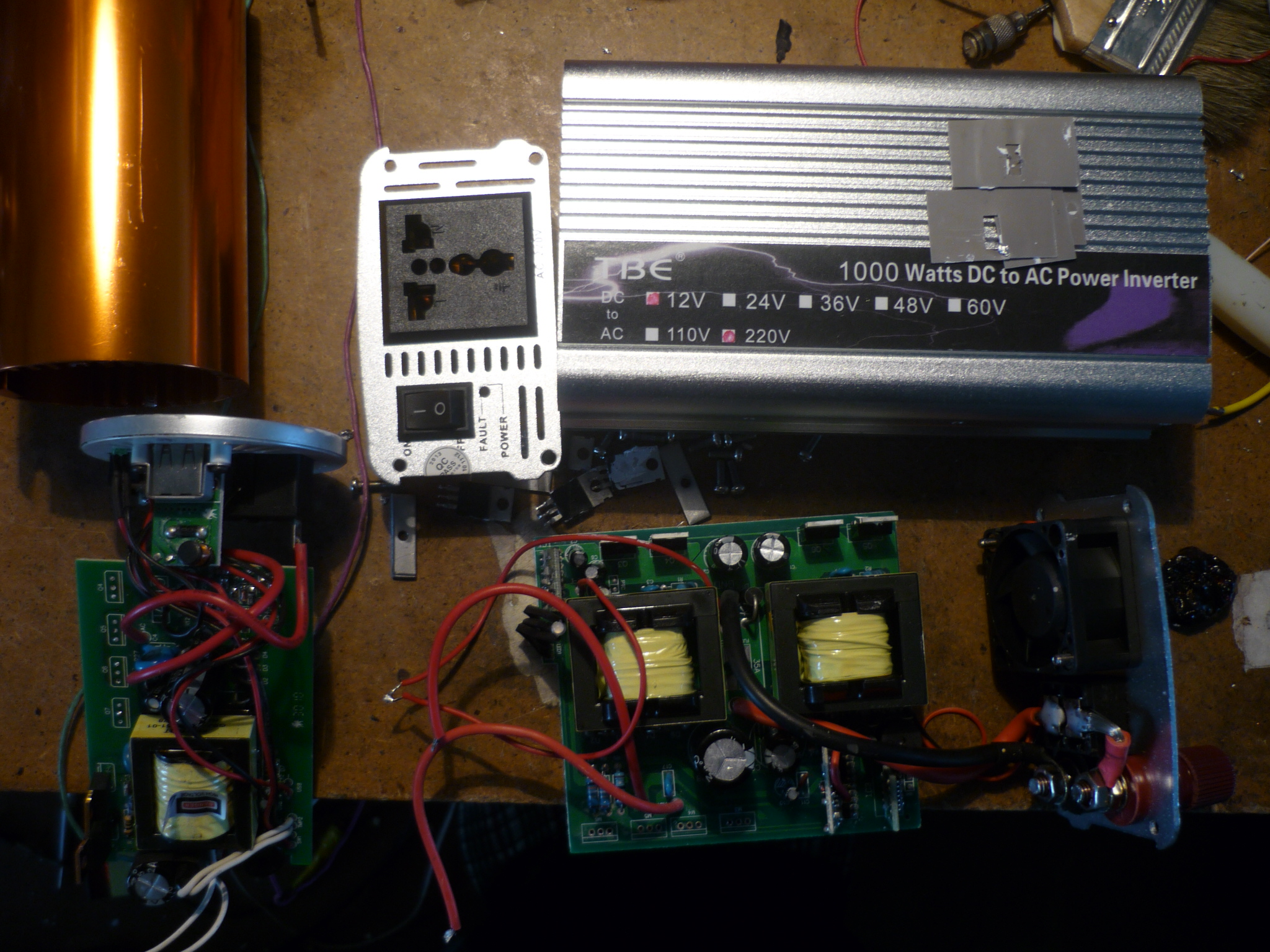

В выходные припёрли на ремонт 2 инвертора, я их называю ШУШЛАЙКАМИ. На фото оба что с права стоит обратить внимание, написано 1000вт на самом деле 500вт нет. подобные модели регулярно поступают в ремонт от 12до48в и 1-2кв. (в основном люди верят тому что написано и жгут, причина выхода на фото, банальна ( под транзистор попала капля "сопля" олова, транзистор не прижался к радиатору и сдох.
А теперь по сути как может быть инв 1000вт если стоит 2х25А предохранитель? а по надписи на плате должен вообще стоять 1 на 36А. на выходе (уже выпаял) стоят GFP840/
Кондёр по выходу 400в 47мк , а у 3000кв ного 2х400в 68мкф. и по входу ДСДС менее 1000мк. И работают прекрасно, .
А вы сотни тысяч мкф ставите.
Ещё совет есть дока на ЕГшку, придерживайтесь её.
К стати я как то выбрасывал свой инв 9000вт Обратите внимание что тя ушол от буст питания. и сделал 4 источника питания с отрицаловом, при этой схеме ставте любые ключи модули итд.

Максим Владимирович пишет:

graffaw пишет: А интересно будет работать ПУШ-ПУЛ например мотаем шиной (полоской меди ) первичку одно плече ,затем вторичка проводом полностью ,и затем первичка другое плечо.

В пушпуле обмотки "первички" должны быть одинаковыми. На практике это выполняется в процессе наматывания одного жгута из проводников, которые после намотки разделяются и "фазируются" по своим местам.

Матать половину первички натем вторичку и вторую половину первички не допустимо.
но не обязательно мотать шипучку в 2 жгута а затем делить. при большом питании даже опасно. тем более если ЕЕ сердечник то смело мотайте одну половину затем отвод(средняя точка) и вторую половину, А первой первичку или вторичку решайте сами. Но!!!! более тонкий провод мотать первым удобней, и плотней будет.
Я практически всегда наматываю транс иначе, 1, - вторичка, 2,- 2 полуобмотки первички. 3- снова вторичку. после сборки вторички в параллель ..

После очередного баха 9квт МАП гибрида и отправки его в ремонт. Задумался о резервном инверторе. Этот форум зарадил мысль что можно попробовать сделать его самому. Небольшой опыт есть. Начать решил от трансформатора. 5квт или 3квт
Китайцы пишут что для получения 220 из 48 надо брать транс на 26 вольт. А в ранее данной ссылке рекомендуют 32 volt 80 A - 220V 15A. Какой вариант более правильный?
И еще вопрос есть возьму транс на 5 квт, а снимать с него буду не более 3квт, чем плохим это чревато?

Подскажите, кто нибудь сталкивался с таким инвертором?
world.taobao.com/item/18406253816.htm?fr...2514089948.80.kWJbah
Стоит ли доверять заявленным 2000Вт?

У Вас был такой инвертор?

Gosha пишет: и спрашивал как доработать чтоб на выходе был синус как у китайских инверторов логика , драйвер , транс , диодный мост , кондёр и что там дальше ? вот что я имел в веду есть схема у кого .

Ключевое слово EGP1000W непонятно? У гугла с яндексом те схемы точно есть.
www.egmicro.com/download/EGS002_manual_en.pdf

Собирать на однослойной самодельной плате силовую ВЧ схему (не однотактную и не полумост с самозащитами) опасно для начинающих.
300Вт от 12В - токи нехилые, им толщины дорожек обычного фольгированного текстолита мало.
Если не хотите ничего покупать, придётся повозиться с микросхемами общего назначения: radiokot.ru/circuit/power/converter/19/

CyberLab пишет: Подскажите, кто нибудь сталкивался с таким инвертором?
world.taobao.com/item/18406253816.htm?fr...2514089948.80.kWJbah
Стоит ли доверять заявленным 2000Вт?

Смело можно заявленную на 2 делить. Сам присматриваюсь вот к этому world.taobao.com/item/528694009825.htm?s...14.0.0.cFE2px#detail
