Инвертор синус 50 Гц своими руками

диоды и резисторы дорисую.
Форум медленно отдупляется и я подумал, что то завис и нажал несколько раз кнопку отправить

Всем привет!

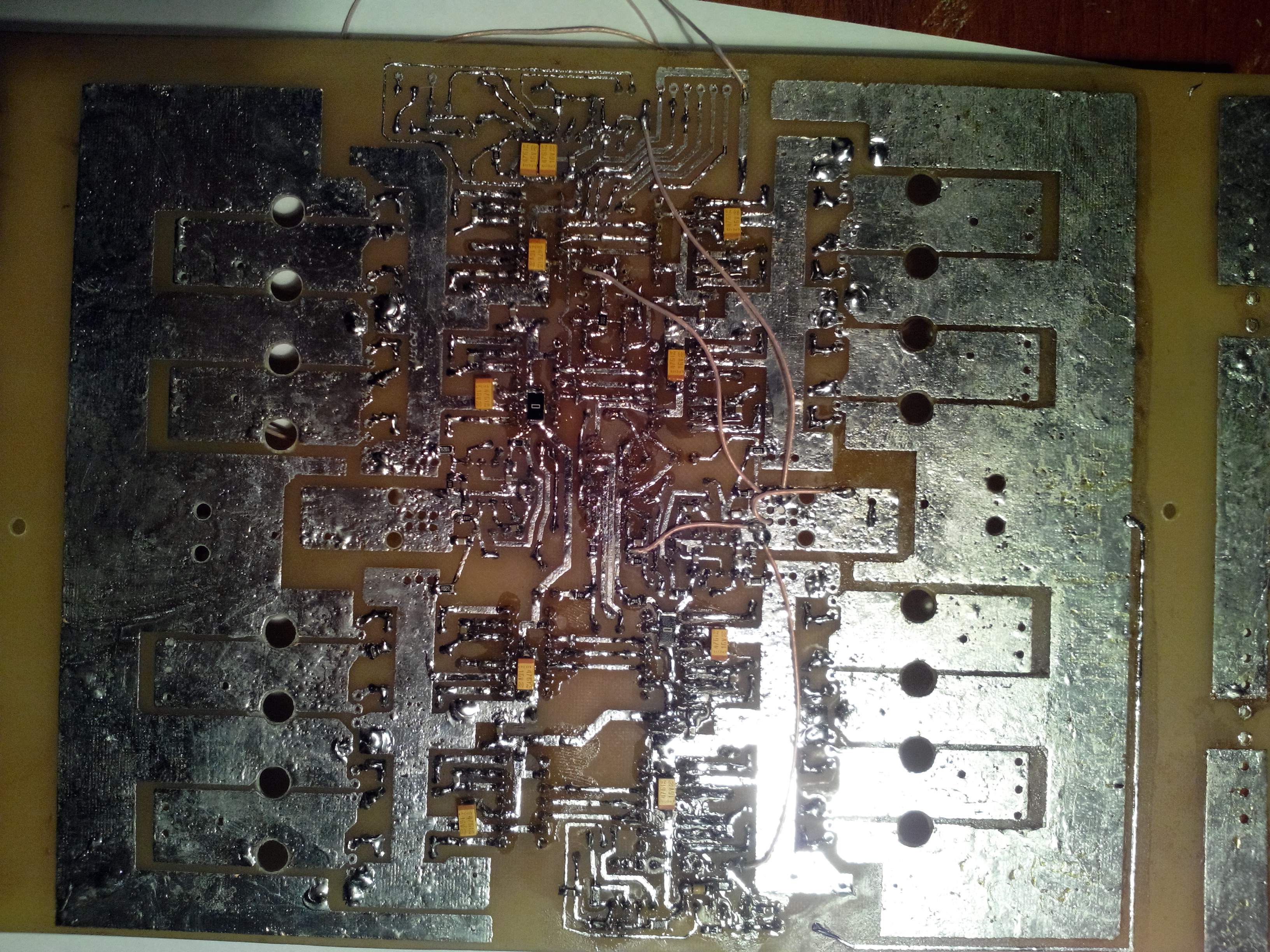

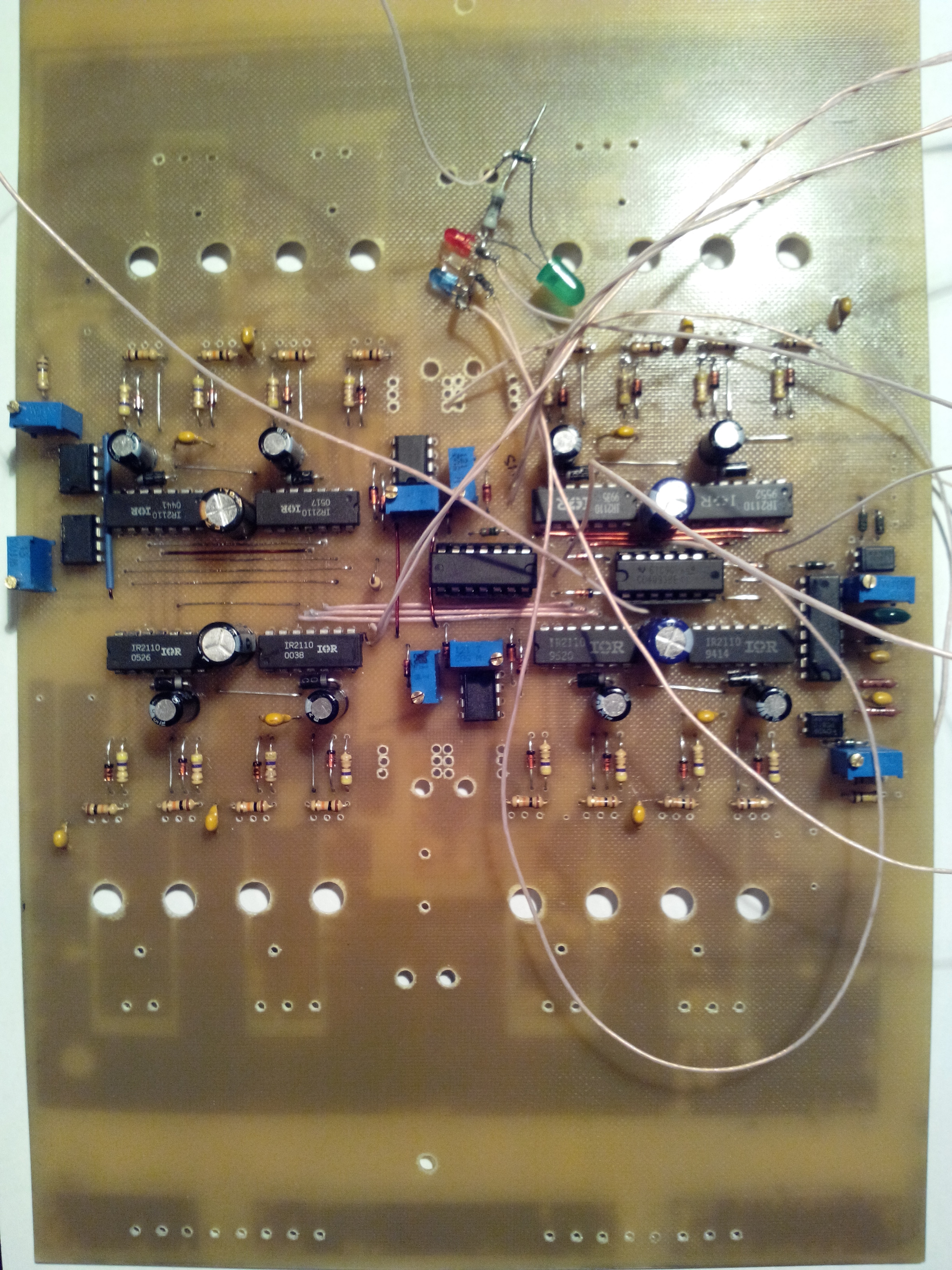

Подскажите, куда подсоединять начало обмотки (фазу) с трансов на ключи на этой плате. Если не сложно отметьте на фото.
Спасибо!






Еще возник вопрос по ходу. Решил подать питание на ирки и на затворах ключей проверить сигнал. Питание на силу не подано. Еще трансы не запаивал.

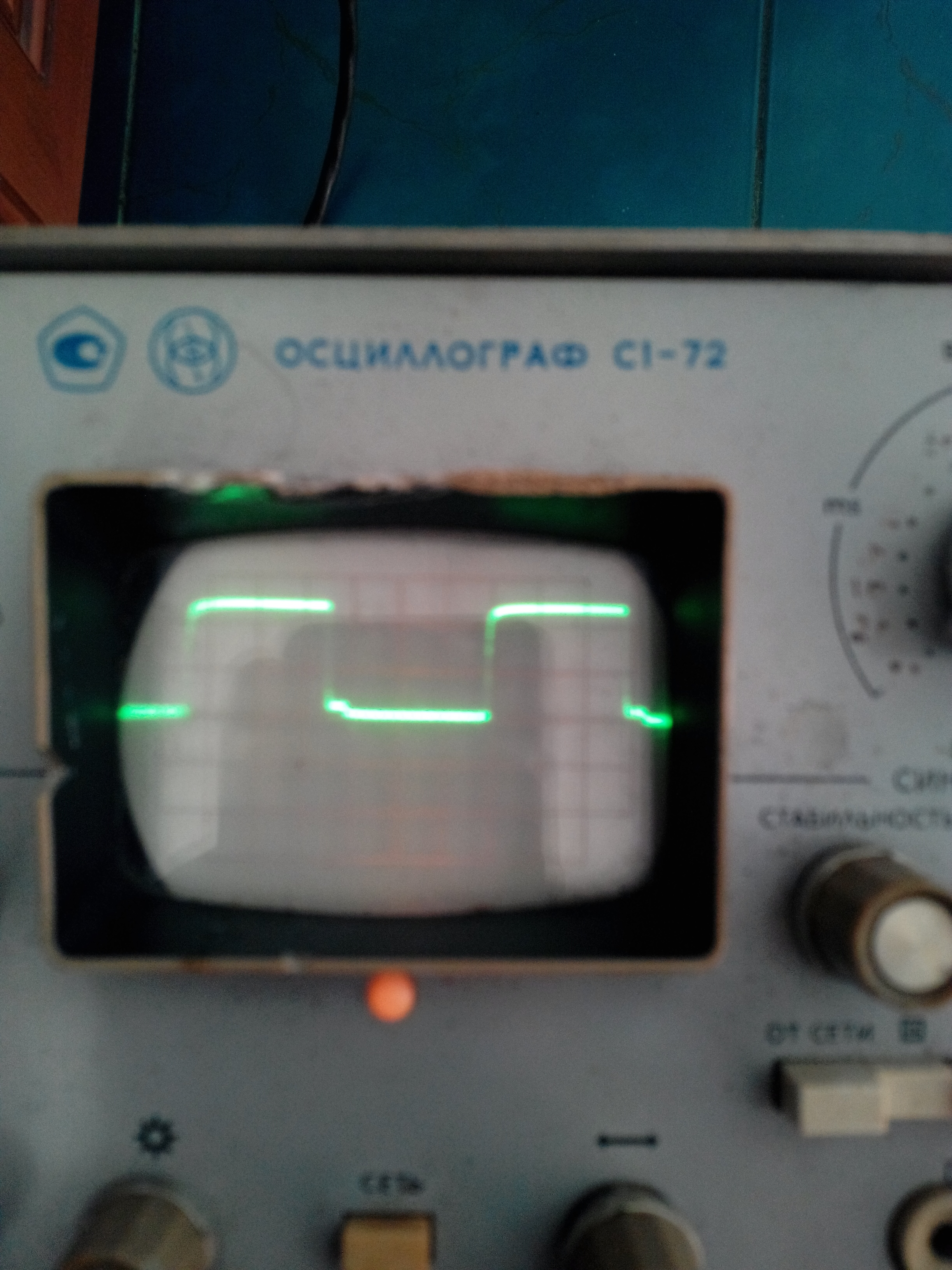

Так на одной ирке завален сигнал. Куда копать? Может ирке попа?

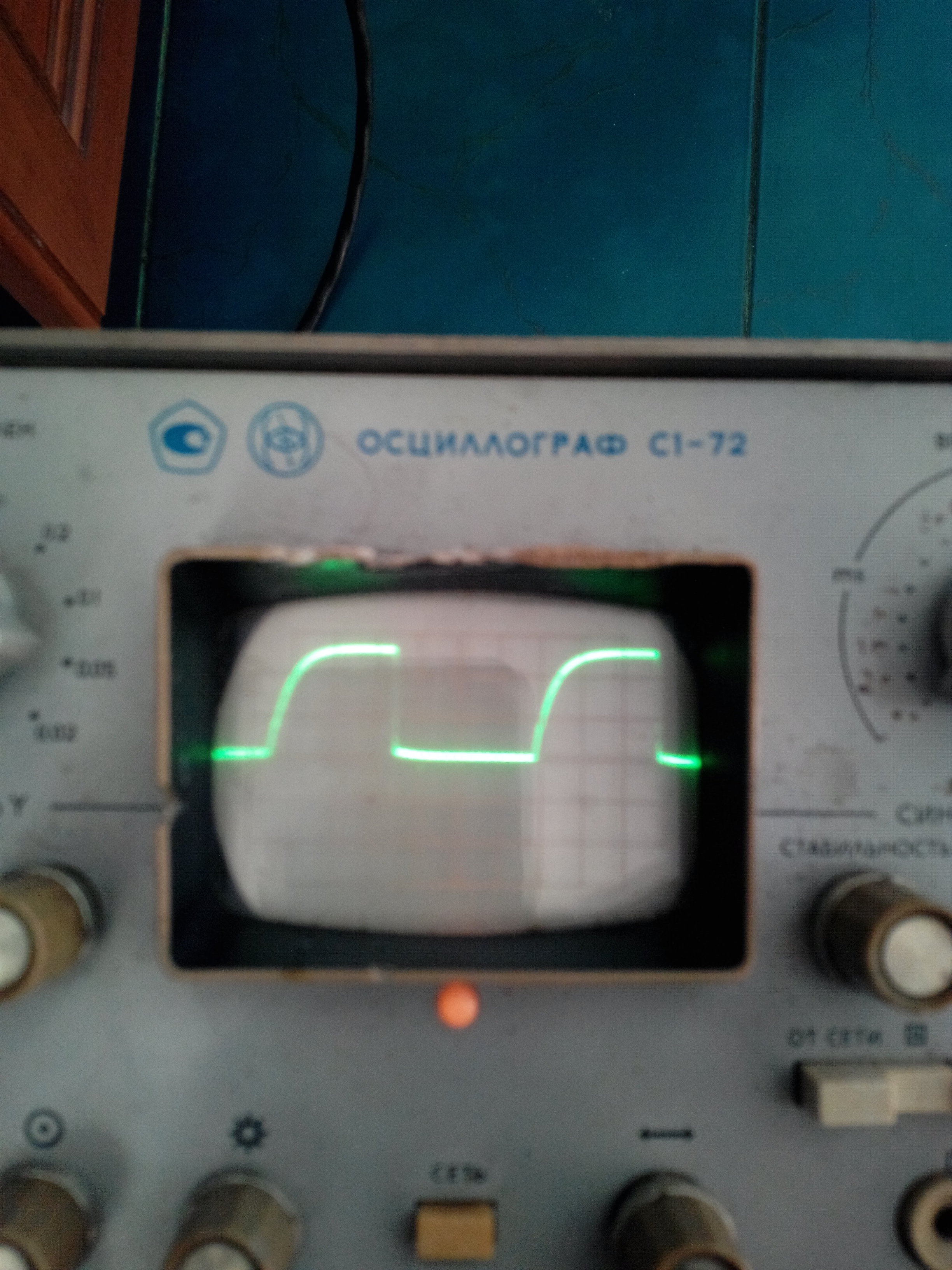

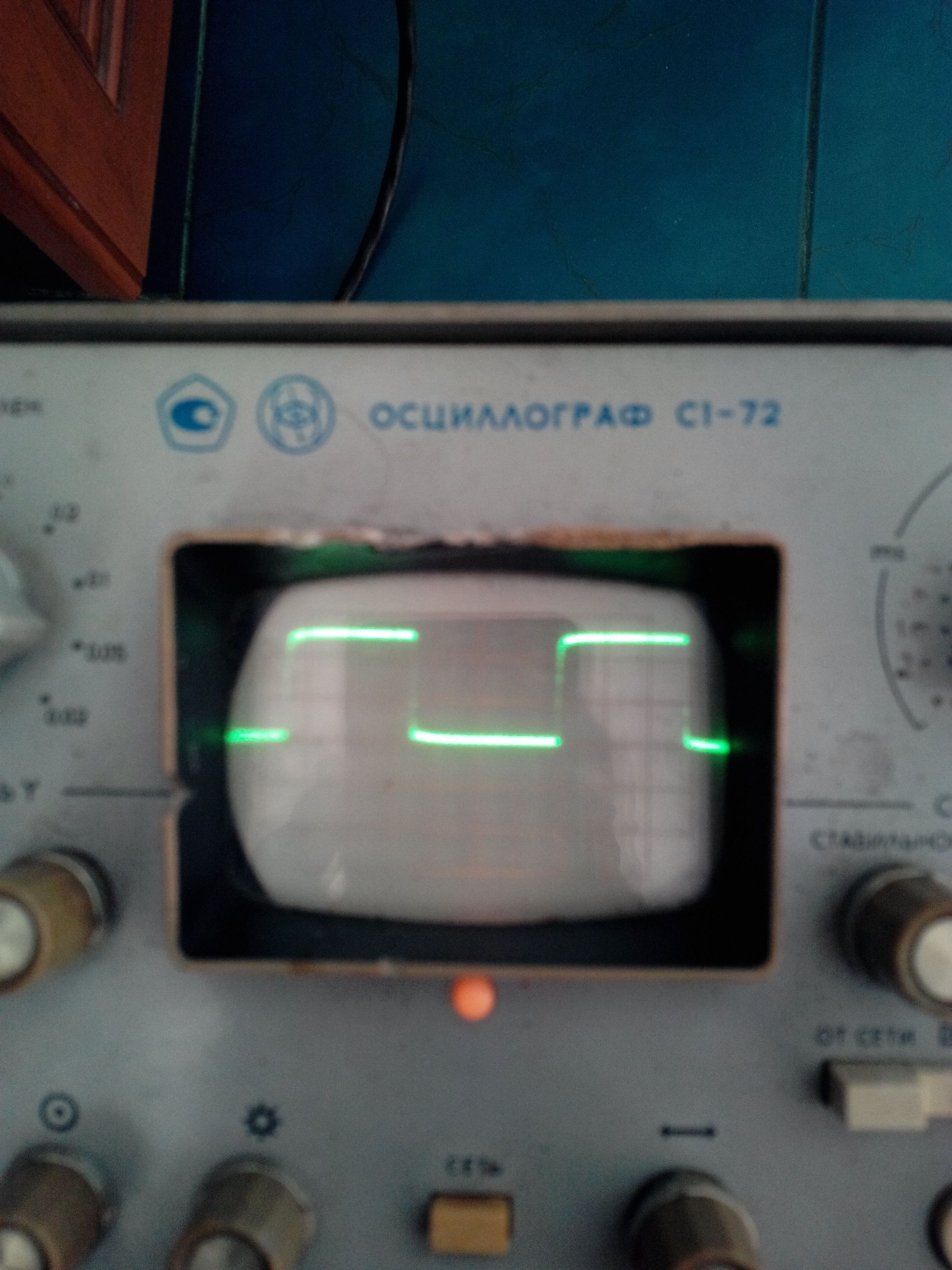

На других затворах сигналы такие.

Имел ввиду 50Гц трансформатор, на выходе ШИМ после фильтрации мы должны получить на первичке напряжение с частотой 50Гц
Других я сварочных трансформаторов не встречал

Yuriy пишет:

CyberLab пишет: Теоретически в схеме со средней точкой больше плюсов чем в Н-мосте

Плюсов много, но есть недостаток
Нужно намотать две совершенно одинаковые обмотки,

Ну это как бы мне известно

Yuriy пишет: Схема Ваша, упоминание фильтра .

Схема была найдена для того что бы предварительно показать о чем идет речь

, 50 Гц транс - для меня вещи несовместимы, не смогу Вам ответить

Интересно выслушать Вашу теорию о 50Гц трансах, почему он не будет работать в предложеной схеме?
И неплохо бы понять что у Вас за инвертор который на выходе выдает не 50 Гц


P.S
ШИМ контроллер буду использовать EG8010

Каким образом получить 50 Гц с высокочастотным трансформатором? Есть схема?
На ум приходит схема с несколькими ВЧ трансами и формирование синусоиды в виде ступенек

Ну так все равно придется преобразовывать с 24 или 48В в 400В
Хотя можно и преобразовать и на высокой частоте, так как там нужна постоянка
А какой максимальной мощности можно добиться от такого инвертора и преобразователя DC-DC?

Yuriy пишет:

vladmir67 пишет:
на схеме нет резисторов затвор исток

а нафига они там ?

а ты подумай хорошенько .

Резисторы лучше поставить на входе драйвера

Yuriy пишет:

vladmir67 пишет:

Yuriy пишет:

vladmir67 пишет:
на схеме нет резисторов затвор исток

а нафига они там ?

а ты подумай хорошенько .

Я подумал хорошенько, узнать Ваши мысли по этому поводу не смог.

Если не секрет, нафига ?

резистор затвор исток подтягивает затвор к земле, чтобы транзистор был наверняка закрыт.


хочешь можешь не ставить дело твое .
