Хотя я неучел одного, в мосте идет возврат энергии сердечника через диоды, мой ватт метр это считать неумеет, точнее считает как потребленное.

Efisher пишет:

aleks1270 пишет: Эталон, а как подсчитать ток затворов зная их емкость и частоту, непонятно как расчитывать ток драйвера по емкости затвора.

I = Q_g / t_open

А по подробней можно? Что такое Q - теплота, g-ускорение, t_open время заряда затвора.

Поиск что куда утекает и непонятки с КПД можно решить только при наличии нормального осц. Все остальные приборы типа стрелочных и цифровых являются в большей или меньшей степени показометрами исходя из наличия в них интегр и дифф составляющих. Даже наличие осц не говорит о правильности его применения. Позволю дать общие рекомендации к его применению в силовой технике. Все измерения проводятся с открытым входом при наличии на входе дополнительного делителя напряжения как правило 1 к 10 и его входной емкости как у входа осц. Наличие делителя убережет вас от убивания входа большим напряжением на маленьких коэфф деления напряжения. При переключении делителей напр. обязательно проверять баланс ухода луча без входного сигнала. Обычно убиваются входа с малым коэфф деления. Если этот баланс выходит за рамки экрана осц в мусор или на ремонт. Токи измеряются дополнительным безиндукционным шунтом сопротивлением 0.1 или 0.01 ОМ его можно собрать из параллельно собранных резисторов мощностью 0.25 вт только не проволочных. Вывести короткие мягкие провода с собранного шунта наружу и впаивать в разрыв измеряемой цепи. Выбираем величину шунта примерно равным одной десятой величины от примерно измеряемого сопр нагрузки или тока чтобы вносить минимальную погрешность в измеряемую цепь. Общий провод осц и устройства должен быть только в точке измерения

Особо следить за отсутствием контакта между корпусом осц и другими устройствами БП и т. п. Измерение токов потребления проверять разделив их питание например управления и силовой части. Импульсные токи и напряжения измерять двумя лучами особое внимание уделяя моментам вкл выкл силовых элементов на предмет превышения их от предельно допустимых. Мощность находится перемножением этих величин. Измерять нужно все в том числе и падение на проводах токи затворов истоков стоков диодов дросселей трансов конденсаторов и т. д. будете сильно удивлены. Закрытый вход используют для измерения пульсаций напряжения по питанию или после выпрямления при наличии большой пост составляющей. Силовая техника пофигизма не терпит ибо сколько дыма закачали в элемент при изготовлении столько его и выйдет при сгорании. Какой то ликбез получился.

graffaw пишет:

vladmir67 пишет: проверка на кз

Не замерял сколько тянет тока А3120 под нагрузкой

да не что она не тянет

Интересно, один я заметил чашку с чаем на трансе .
Меня просто один раз коротнуло, после чего на рабочем столе жидкости не ставлю, не очень приятные ощущения.

mren пишет: Интересно, один я заметил чашку с чаем на трансе .
Меня просто один раз коротнуло, после чего на рабочем столе жидкости не ставлю, не очень приятные ощущения.

на моем столе таких чудес не происходит .

Привет всем.
Всю тему не осилил прочитать, но беглым осмотром ответ не получил, так что спрошу здесь
1-Почему никто не использует схему со средней точкой в первичке трансформатора?
Теоретически в схеме со средней точкой больше плюсов чем в Н-мосте
Схема не притязательна к фронтам управляющих сигналов, если рассматривать сквозняки
При равноценной мощности используется в 2 раза меньше транзисторов
выходное сопротивление канала в 2 раза меньше чем у Н-моста
Раскачка силовых транзисторов тоже потребуется в 2 раза меньше

2-здесь все рекомендуют дорогой кольцевой сердечник. У меня есть транс от сварочного аппарата могу ли я его использовать?
В чем минусы этого транса? Правильно ли я понимаю, что мне не придется перематывать вторичку на этом трансе?

С праздником всех!

CyberLab пишет: Привет всем.
Всю тему не осилил прочитать, но беглым осмотром ответ не получил, так что спрошу здесь
1-Почему никто не использует схему со средней точкой в первичке трансформатора?
Теоретически в схеме со средней точкой больше плюсов чем в Н-мосте
2-здесь все рекомендуют дорогой кольцевой сердечник. У меня есть транс от сварочного аппарата могу ли я его использовать?
В чем минусы этого транса? мне не придется перематывать вторичку?

ты что столько сообщений продублировал ? удали и оставь одно

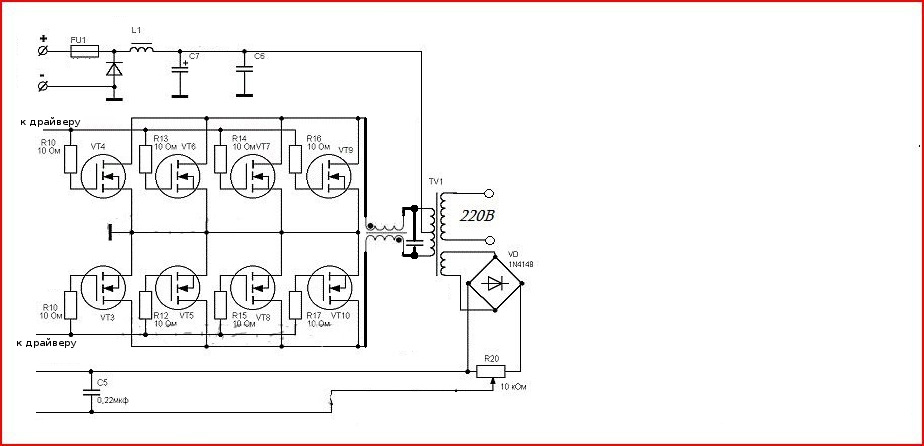

на схеме нет резисторов затвор исток
