Инвертор синус 50 Гц своими руками

aleks1270 пишет: Убрал внешний делитель напряжения по входу ослика, иголки размахом аж 65-80в.

вот он твой нагрев!!!!

diod пишет:

aleks1270 пишет: Убрал внешний делитель напряжения по входу ослика, иголки размахом аж 65-80в.

А транзисторы 3205!? Как они еще живы остались? Если такие выбросы при питании от 12в. то не правильно намотан силовой трансформатор. Да и сам монтаж имеет немаловажное значение!

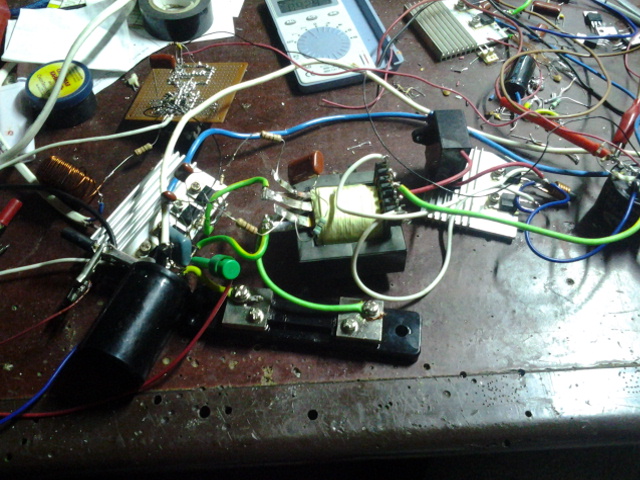

Все на коленке в опытах.

aleks1270 пишет:

diod пишет:

aleks1270 пишет: Убрал внешний делитель напряжения по входу ослика, иголки размахом аж 65-80в.

А транзисторы 3205!? Как они еще живы остались? Если такие выбросы при питании от 12в. то не правильно намотан силовой трансформатор. Да и сам монтаж имеет немаловажное значение!

Все на коленке в опытах.

Маамаааа!!!!

Да ну прям на частотах до 40 кгц сопли вполне работают . Вот на 100кгц там уже сложнее.

КПД 90-91 процент для ДС ДС это есть Гуд или пойдет. Можно стремится к лучшему.??

Кстити дросель на сердечнике ТВС в ДС ДС дешево и вополне работоспособное решение.

Я подбираю номиналы и габариты для печатки, первый раз в жизни собираю dc блок именно силовой, многое не знаю и непонимаю, у каждого устройства свои камни, хочется получше их узнать прежде чем проектировать готовое устройства.

aleks1270 пишет: Я подбираю номиналы и габариты для печатки, первый раз в жизни собираю dc блок именно силовой, многое не знаю и непонимаю, у каждого устройства свои камни, хочется получше их узнать прежде чем проектировать готовое устройства.

Саму схему можно увидеть?

aleks1270 пишет: Убрал внешний делитель напряжения по входу ослика, иголки размахом аж 65-80в.

Алекс,а я ведь ранее писал одну из причин нагрева....
"А вы посмотрите на "ослиик" ваши под нагрузкой.
Выбросы по фронту(развертку сделайте побольше)..По моему у вас там,токовая составляющая по мак.значению U перехода.."
Кроме того,что XX тоже не в норме.Осталось теперь с этим вопросом разобраться.
Хотя,это звенья одной цепи..
Выбросы,результат того что ток в цепи обмотки протекает быстрее,чем может себе позволить сердечник(емкостные составляющая).Проще говоря,сердечник в этот момент еще не "работает", межветковая емкость формируется куда быстрее(нелинейно)..Отсюда и выбросы(нелинейные)..

aleks1270 пишет: Я подбираю номиналы и габариты для печатки, первый раз в жизни собираю dc блок именно силовой, многое не знаю и непонимаю, у каждого устройства свои камни, хочется получше их узнать прежде чем проектировать готовое устройства.

А почему решили собирать Пуш пул а не мост???

Я тоже буду как будет время собирать Пуш пл так как есть сердечники с певичкой на 12 в (покупал китайские е 42 12 на 380 ) сегодня покупал квадратную профилированную трубу так за каждый порез взяли аж 50 р так что в машину одназначно нужен преобразователь на 1.5 -2квт чтоб болгарочку подключить и вперед.

Стандартная схема sg3525 только дабавлена схема выходного каскада схемы здесь на ветке.
Только там немного неправильно показана включение регулировки, надо добавить резистор 1к на землю и 1 ногу.
