Инвертор синус 50 Гц своими руками

Подключал на среднюю точку транса ослик, через шунт смотрел ток, по токам видно что сквозняка точно нет, и что транс в насыщение не входит, счаз выложу.

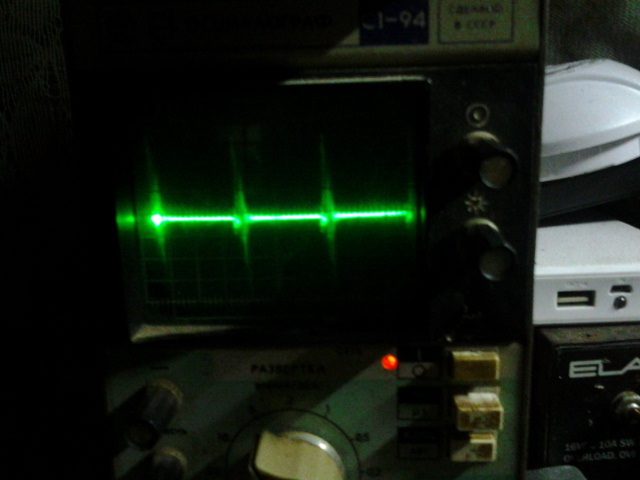

Осцила токового шунта 50а 75мВ со средней точки транса

так у тебя что пуш-пул?
что за ключи какое питание
какая аплитуда выбросов на трансе

Эталон+ пишет: так у тебя что пуш-пул?
что за ключи какое питание
какая аплитуда выбросов на трансе

Пуш-пул, питание 12в, ведущий драйвер SG3525 + усилитель драйвера по вашей схеме, 2 n-ключа и 2 p-ключа, питание 15в от другово источника, выброс эдс по ослику 40в, пока 2 ключа irf3205 в плече.

Обратил внимание при регулировке выходного напряжения начиная от максимума и в меньшую сторону, на затворах 15в амплитуде не меняется, а вот на первиче транса амплитуда немного уменьшается.

видно есть иголки больше 40 вольт
ключи то на 50 в
вот это их и греет
ставь снаберы по первичке
пуш это еще та зараза))) не все так просто с ними

Эталон+ пишет: видно есть иголки больше 40 вольт
ключи то на 50 в
вот это их и греет
ставь снаберы по первичке
пуш это еще та зараза))) не все так просто с ними

что за снаберы, это rc цепочка паралельно каждому плечу?

Убрал внешний делитель напряжения по входу ослика, иголки размахом аж 65-80в.

aleks1270 пишет:

Эталон+ пишет: видно есть иголки больше 40 вольт
ключи то на 50 в
вот это их и греет
ставь снаберы по первичке
пуш это еще та зараза))) не все так просто с ними

что за снаберы, это rc цепочка паралельно каждому плечу?

Я ставлю в пуш 1,5КЕ36 и 4,7-6,8 Ом последовательно.

aleks1270 пишет: Убрал внешний делитель напряжения по входу ослика, иголки размахом аж 65-80в.

А транзисторы 3205!? Как они еще живы остались? Если такие выбросы при питании от 12в. то не правильно намотан силовой трансформатор. Да и сам монтаж имеет немаловажное значение!
