Инвертор синус 50 Гц своими руками

EG8010 с опторазвязкой и повторителями на транзисторах.

world.taobao.com/item/544998494962.htm?s...14.0.0.fVJojH#detail
и на сайте нашего посредника
выгоднокупи.рф/VurJfdVCXHDpa8d6aur2QDavdx5-/item.html

ну и повторю ссылки на платы под оптодрайвера tlp250 или hcpl3120

world.taobao.com/item/541184353006.htm?s...14.0.0.fVJojH#detail
и на сайте нашего посредника
выгоднокупи.рф/VurJeprCKGwLdjaeUMXkh6avdx5-/item.html

Dir пишет:

vladmir67 пишет: ищи косяки прозвони дорожки . минуса по питанию соедини и смотри что где не допоял

Вроде все проверил. Минуса запаяны. Еще была причина в светодиоде, который на ошибку. Поменял его и он теперь горит вместе с диодом стоп.
При нажатии кнопки старт диод не реагирует. Только в определенном положении подстроечного резюка (верхний левый) при нажатии кнопки стоп гаснут диоды стоп и ошибка, и загорается диод старт.
Но при отпускании кнопки стоп, снова загораются два указанных диода.
Уже менял 2 шт. 4039, я так понял их две стоит на плате. Одна не обозначена на пп.
Не помогло.
Думаю может нужно подать напряжение на лмку?

светодиоды включай через резисторы 10ком

Чтобы не создавать новую тему, спрошу здесь в самой чёткой:
Кто знает где купить термоусадочные трубки, но не пластиковые а тканевые плетёные, типа капроновых,
они обычно белые или жёлтые.

vladmir67 пишет: светодиоды включай через резисторы 10ком

Так и включал.

Dir пишет:

vladmir67 пишет: светодиоды включай через резисторы 10ком

Так и включал.

питание на все микросхемы приходит проверь.

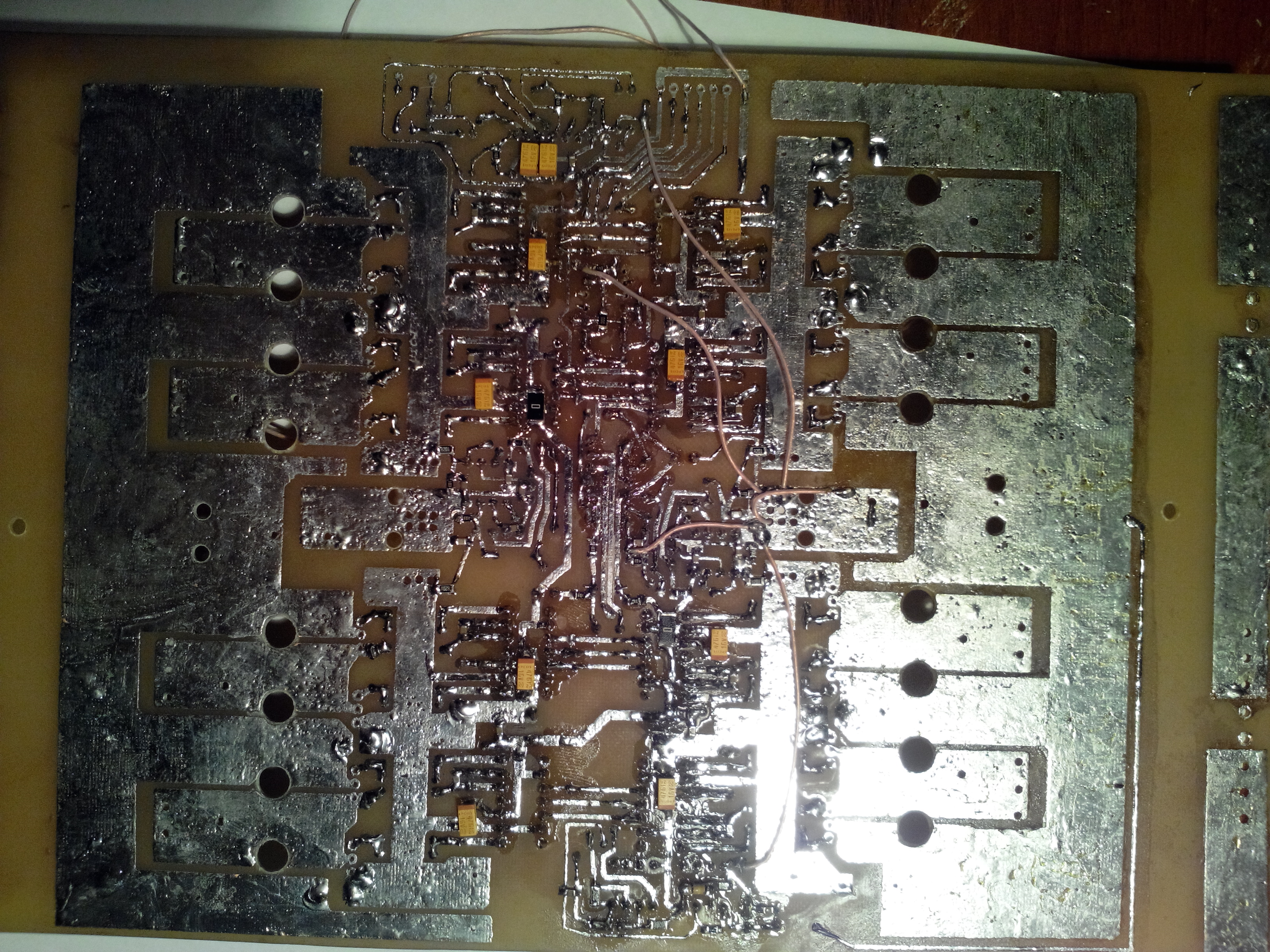

СДЕЛАЙ ФОТО В КАЧЕСТВЕ А ТО НЕ ЧТО ТАМ НЕ ВИДНО ОДНА МУТЬ
ЖДУ ФОТКИ

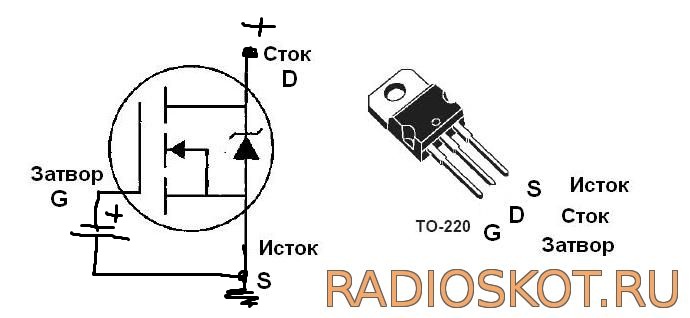

Вопрос к гуру, почему всетаки греются транзисторы при токе 5а и честоте 30кГц, фронты затворов незавалены, ток нетакой большой, в чем причина. Осцилы выкладывал.

Dir

так у тебя и будет срабатывать защита!
шунты где?

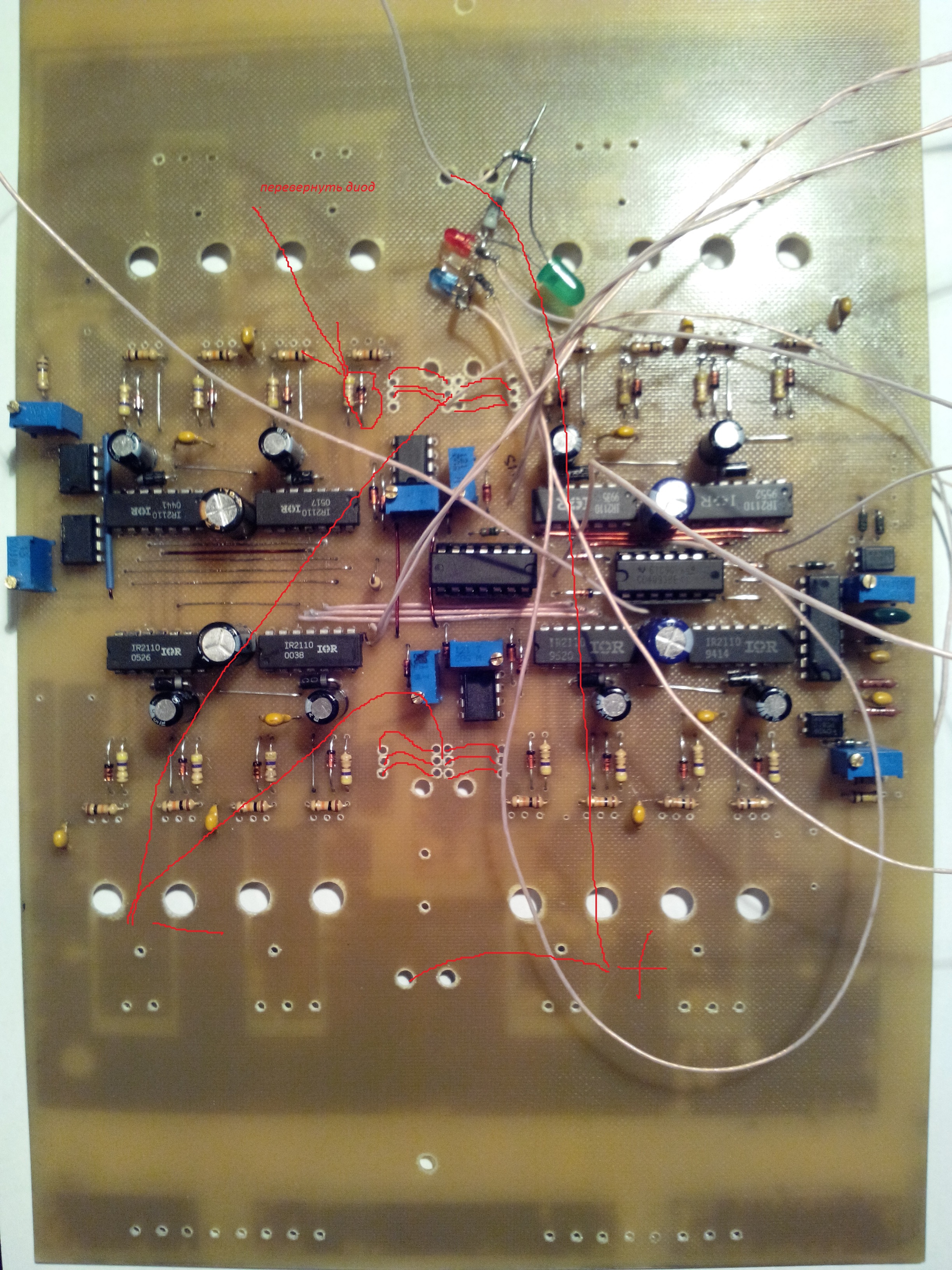

вот так включи и поставь шунты переверни диод . на плате отметил

aleks1270 пишет: Вопрос к гуру, почему всетаки греются транзисторы при токе 5а и честоте 30кГц, фронты затворов незавалены, ток нетакой большой, в чем причина. Осцилы выкладывал.

Таким образом узнаете значение тока,и температурный режим при заданном токе на кристалле.
И сравните со своими температурными параметрами по схеме.Учитывать время включение ключа(дополнительное тепловыделение)
