Инвертор синус 50 Гц своими руками

Дмиртий пишет: Вопрос в том чо я второй год играюсь с ткд265, тл494-кт972-ткд265 спокойно дают до 10 квт. просто и со вкусом, пробовал ESM3030DV. то же не плохо. КПД лучше чем у вас. ХХ очень маленький. Но прикол - меня да же никто слушать не хочет,- ответ - я дурак и лодырь.
Народ нельзя же так, вызываю кому интересно на дискуссию, поделюсь опытом, можно и на другой ветке.

Почему никто ? я на форум хаус оценил положительно вашу схемотехнику, насколько помню вы используете ЧИМ,
аморфный транс и переключение полуволн, очень интересная схемотехника, но аморф дороговат пока,
можно было бы преминить ферит вместо аморфа, возможно ктото и подключился, незнаю как ферит поведёт себя
с синусоидальным чим, попробуите может заработает, теоретически должно, при чим импульсы симетричные.
Мне непонятно ваше отрицательное отношение к ШИМ и к современным транзисторам, габариты в вашем случае можно было уменьшить и КПД поднять, понятно что вы хотите получить неубиваемый (тракторный инвертор)
но вопрос зашиты решает даже компоратор и отрабатывает хорошо.
Я бы тоже с удовольствием опробовал вашу тему но только если ктото заДонатил аморфный транс,
купить к сожелению нет возможности, так что орентируюсь на железный транс.

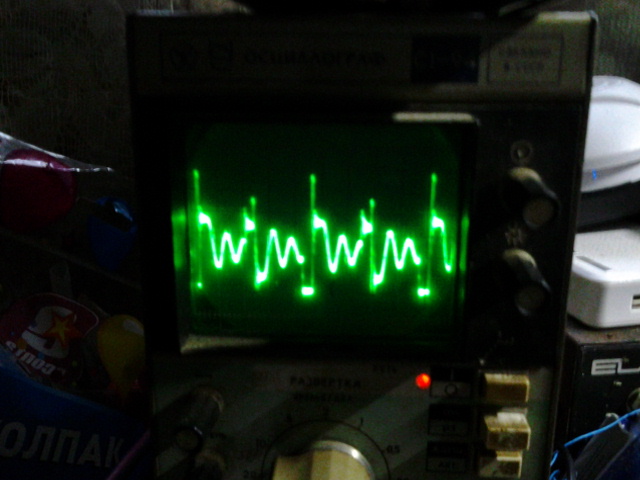

По поводу осцил, затвор
при стабилизации без нагрузки.

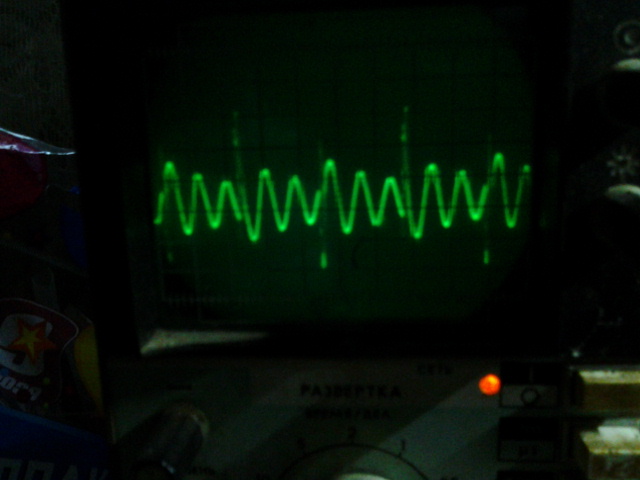

С нагрузкой и стабилизацией

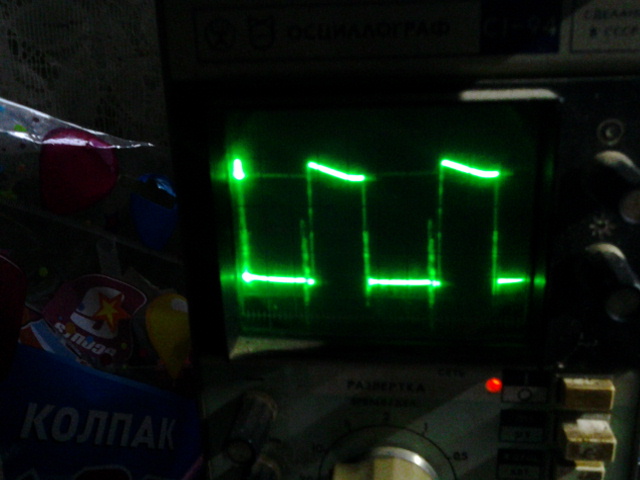

Без стабилизации,
Без нагрузки.

И с нагрузкой

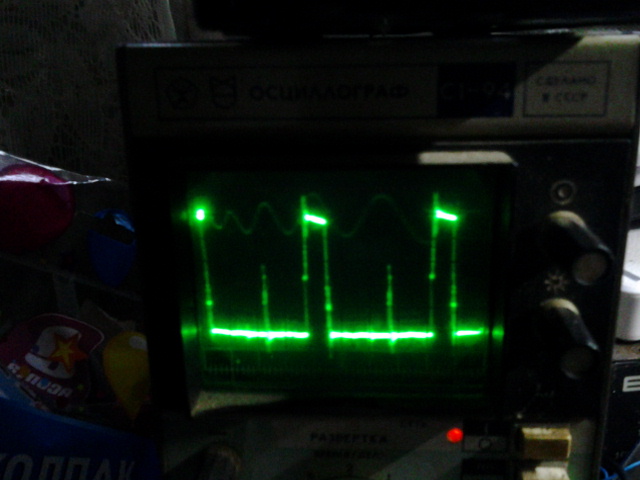

Также осцилы с транса со стабилизацией

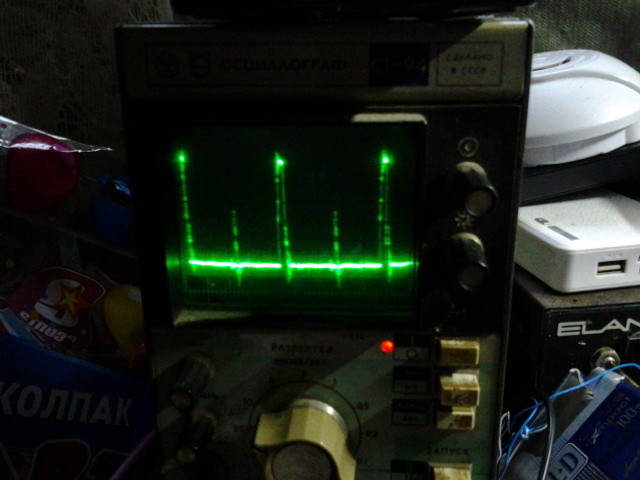

Без нагрузки

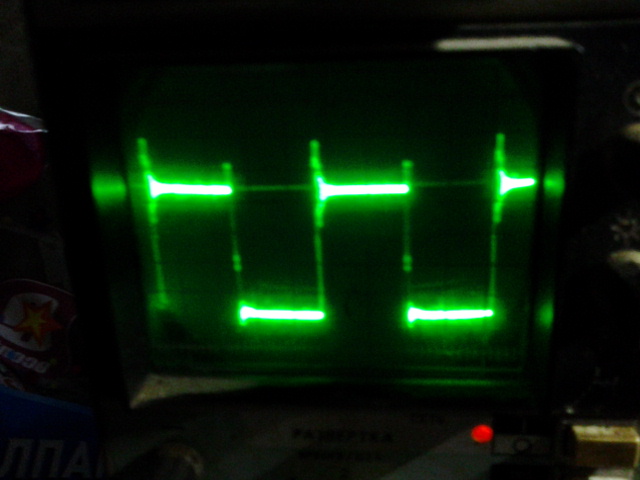

И с нагрузкой

Осцилы на трансе без стабилизации и с нагрузкой и без нагрузки различаются только аплитудой в 1вольт.
На первой фотке осцилы между инпульсами какойто всплеск, незнаю как от него избавится, я так пологаю этот всплеск идет во время дедтайма причем на обоих плечах. Я так понял этот выброс появляется когда открывается другой ключ.
Причем дело точно не в намотке и размер сердечника с родным трансом Е42 точно такаяже фигня.

mren пишет: Дмитрий, поздравляю с завершением написания данного проекта!
Маленькие вопросы:
Возможно ли будет изменять U шунта - у Вас 75мВ, у меня есть в наличии на 60мВ?
Возможно ли уменьшить время перегрузки? У Вас, я вижу, отсчет идет с 20 с. Мне хотелось бы 2-3с. максимум.
Возможно ли изменить гистерезис температуры? Включать при 55 градусах и выкл при 45 градусах.
Также если остались свободные ножки - подцепить пищалку и пищать при остаточной емкости АКБ (15% -1раз всек,10%- 2 раза в сек, 5% -беспрерывно)?
Ну и как большинство форумчан - жду прайс на изделие и комплектующие.

1- Да возможно это задается К усилением ОУ у нас от 40 пересчитать под ваши нужды не проблема
2- Время перегрузки изменяется в зависимости от нагрузки при превышении 140% 2 сек
3- вот это не желательно делать
4- думаю что можно)) хотя ног уже нет))

Эталон+
Какая будет ориентировочная стоимость платы СТМ 32? Например, плата и компоненты или же полностью спаянная плата.

Эталон с большим удовольствием посмотрел ваше видео по STM32. Огромная работа проделана с вашей стороны и результат естественно отличный. Нареканий никаких нету, единственное если возможно то функцию авто старта добавить и в принципе всё. Ну и вопрос как у всех участников форума: какова цена комплекта готового и по запчастям? Действительно заинтересовало! Результат отличный ни чем не уступает заводскому, а в некоторых функциях даже лучше. EG-ка даже интересовать перестала. Так держать!

Во во. Меня порадовало то, что все защиты, логика и т.п. все заключено в одной плате. И вывод на дисплей есть. Уже подумываю доделать инвертор в плане НЧ транса и силовой части, а защита и управление пускай будет на СТМ 32. Хотя для теста в начале пойдет и ЕГшка. Если цена за плату будет демократичной, то с удовольствием присоединюсь к заказу. Понимаю, что цена будет дороже ЕГешки, зато в плате все есть, ничего мудрить не нужно.

Dir пишет: Не могу настроить логику на такой плате. Фото даю. Не переключается стоп старт. Кручу резюки те, что по 10 кОм возле лмок и ничего не получается. То один светодиод (старт) загорится то другой (стоп).
Загрублял лмку резюком 10кОм.
Подскажите, куда смотреть? Что делать?









ищи косяки прозвони дорожки . минуса по питанию соедини и смотри что где не допоял

vladmir67 пишет: ищи косяки прозвони дорожки . минуса по питанию соедини и смотри что где не допоял

Вроде все проверил. Минуса запаяны. Еще была причина в светодиоде, который на ошибку. Поменял его и он теперь горит вместе с диодом стоп.
При нажатии кнопки старт диод не реагирует. Только в определенном положении подстроечного резюка (верхний левый) при нажатии кнопки стоп гаснут диоды стоп и ошибка, и загорается диод старт.
Но при отпускании кнопки стоп, снова загораются два указанных диода.
Уже менял 2 шт. 4039, я так понял их две стоит на плате. Одна не обозначена на пп.
Не помогло.
Думаю может нужно подать напряжение на лмку?

Еще вопрос. Есть мысль намотать трансы на зеленых кольцах 40х24х16. Мотать буду в несколько жил 0.5мм проводом. Мощность каждого 750вт. напряжение 80В. Входное напряжение 48В. Частота 30 кГц.
Правда все в притык.
