Инвертор синус 50 Гц своими руками
9 года 5 мес. назад

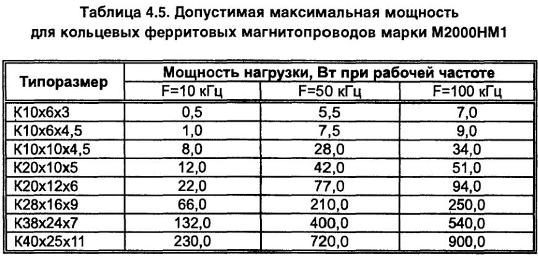

Попалась такая таблица, только ваших колечек в ней нет.
Спасибо сказали RAV_UA, KIV-12041981, AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
9 года 5 мес. назад
9 года 5 мес. назад от Партизан.
RAV_UA с 4 колец сложеных вместе при частоте преобразования 50 кгц если материал колец 2000НМ питание 48 в и мостовой схеме и выпрямлении мостом по моим расчётам получилось в раёне 8900 вт.Скачайте себе программу для расчёта импульсного трансформатора двухтактного преобразователя.Как то многовато но програмке такой результат да и кольца не маленькие,если что не так поправте меня
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
9 года 5 мес. назад

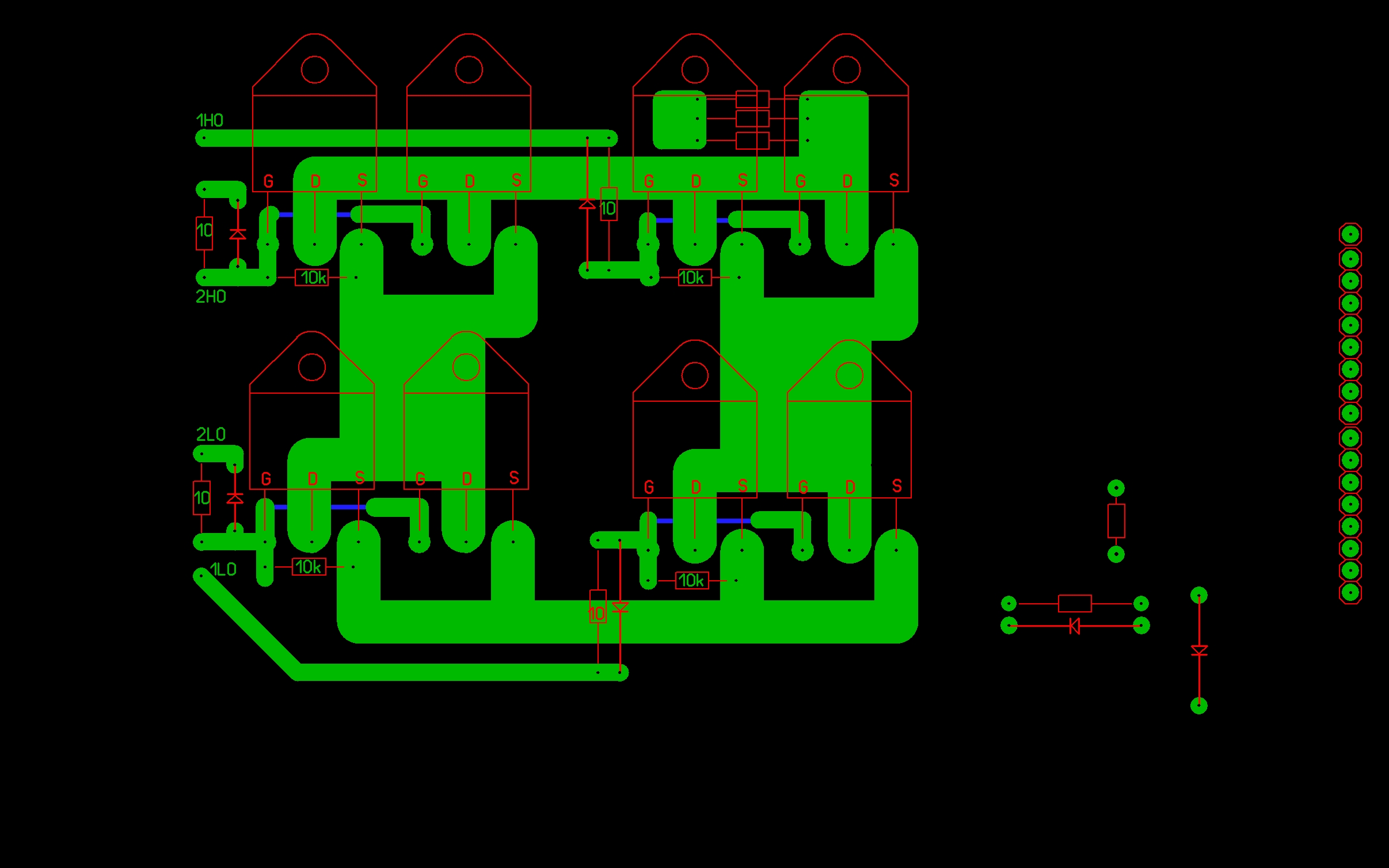

Приветствую всех! рисую печать для DC_DC мост, оцените,и нет ли ошибок, если что подскажите, что не так сделал, вот транс не смог впихнуть туда же в эту плату,
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
9 года 5 мес. назад
Партизан, программка есть, (расчет импульсных трансформаторов версия 2.6.0.0. автор Денисенко Владимир, г. Псков) Раньше на кольцах БП не делал вот и стало интересно, можно снять с 4х колечек 2килоВатт. По расчету программки, одно колечко = габаритная мощность - 2688 Вт, потребляемая нагрузкой - 875 Вт. Теперь вижу что можно.
На одном кольце собираюсь делать DC-DC, которые включатся последовательно (как у Эталон+) частота преобразования 60 кГц, материал колец 2000НМ входное 24-36 вольт постоянки от бензогенератора, выход 87.5 вольт, в сумме 350 которые запитают DC-AC выход 220 чистый синус.
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
9 года 5 мес. назад
Доброго Всем Дня! Очень заинтересовала данная тема,только начинаю вникать в данную тему. Тоже живу в частном секторе, и часто пропадает электричество. У меня опыт не большой по сборке данных устройств,так что не оббесудте. Интересует трасформаторная схема. Получается у Вас Эталон+, двойная оптическая развязка по схеме и куда влкючаються конденсаторы? непосредственно к низковольтной обмотке трасформатора!? Где можно посмотреть схему более мене в сборе а не по частьям? Я понимаю что она у вас у всех в головах)) Но всё же может у кого о найдётся на бумаге. Можно собрать по схеме та что в даташите EG8010+IR2110S но как то не хочется спалить плату зи за неправелной сборке или каком то косяке) Заранее Благодарен!
А еще к Вам Эталон+ вопрос! Не хотели бы Вы разработать, модернизировать...или собрать готовую схему стабилизатора напряжения на симисторах тоже очень актуальная темя в сельской местности! Но это отдельная тема
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
9 года 5 мес. назад
maksi
Осваиваюсь на форуме
Сообщений:
22
Через удвоение напряжения от сети 220В частотник(380В) выдаст 3 фазы 380В
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
9 года 5 мес. назад
9 года 5 мес. назад от maksi.
maksi
Осваиваюсь на форуме
Сообщений:
22
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
9 года 5 мес. назад
Автор темы
prototup13@yandex.ru пишет: привет. на выходе частотника лохматый синус как и чем его можно побрить
Дросселем и кондером на выходе
но все равно эту лахматость полностью не уберешь
частота нарезки слишком маленькая
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
9 года 5 мес. назад
Дима привет что новенького по суперинвертору?
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
9 года 5 мес. назад
Автор темы
Партизан пишет: Дима привет что новенького по суперинвертору?
пока никаких работ не провожу
некогда
работы в поле много
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
